Phụ kiện dùng cho sàn nâng hoặc lắp trên mặt bàn 3 mô-đun Legrand 54005

1) Giới thiệu Phụ kiện dùng cho sàn nâng hoặc lắp trên mặt bàn 3 mô-đun Legrand 54005

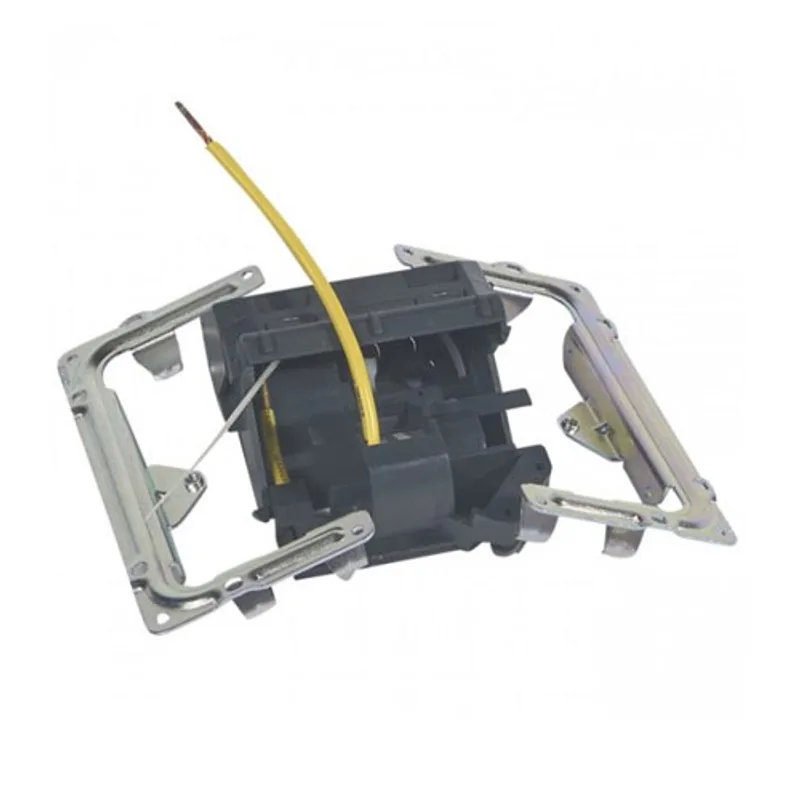

Phụ kiện dùng cho sàn nâng hoặc lắp trên mặt bàn 3 mô-đun Legrand 54005 là bộ phụ kiện lắp đặt dành cho hộp ổ cắm dạng pop-up tại bàn làm việc, bàn họp, đồ nội thất kỹ thuật hoặc hệ thống sàn nâng. Sản phẩm có mã tham chiếu đầy đủ trong catalogue Legrand là 054005, được thiết kế cho cấu hình rộng 3 mô-đun.

Bộ phụ kiện tạo vị trí cố định, chắc chắn cho hộp pop-up, đồng thời hỗ trợ che chắn các bộ phận mang điện và giữ cáp nguồn trong quá trình sử dụng. Đây là giải pháp phù hợp cho những không gian cần đưa nguồn điện, mạng dữ liệu hoặc tín hiệu âm thanh, hình ảnh đến gần vị trí làm việc nhưng vẫn bảo đảm tính gọn gàng và thẩm mỹ.

Legrand là thương hiệu có nguồn gốc từ Pháp, được thành lập từ năm 1860 và hiện là một trong những chuyên gia toàn cầu về hạ tầng điện và hạ tầng số cho công trình. Các giải pháp của hãng được ứng dụng trong nhà ở, văn phòng, khách sạn, trung tâm dữ liệu, công trình thương mại và nhiều hệ thống công nghiệp.

2) Ưu điểm và tính năng nổi bật

• Thiết kế cho cấu hình 3 mô-đun, phù hợp với hộp pop-up Legrand có kích thước mô-đun tương ứng.
• Hỗ trợ lắp đặt hộp pop-up trên sàn nâng kỹ thuật hoặc mặt bàn, đáp ứng linh hoạt nhiều kiểu bố trí không gian làm việc.
• Bao gồm hộp cách điện giúp che chắn các bộ phận mang điện bên trong hệ thống sau khi hoàn thiện.
• Có giá đỡ cố định, hỗ trợ giữ cụm hộp ổn định trên tấm sàn nâng, mặt bàn hoặc bề mặt đồ nội thất.
• Được trang bị bộ giữ cáp nguồn, giúp hạn chế lực kéo trực tiếp tác động lên điểm đấu nối và nâng cao độ an toàn của hệ thống.
• Có thể bố trí đồng thời đường điện, cáp mạng CAT6 và cáp tín hiệu âm thanh hoặc hình ảnh khi sử dụng cùng các thiết bị mô-đun tương thích.
• Giúp hệ thống dây dẫn được tổ chức gọn hơn, giảm tình trạng cáp chạy nổi trên bàn hoặc khu vực đi lại.
• Phù hợp với các công trình cần khả năng thay đổi, bảo trì hoặc mở rộng điểm kết nối trong tương lai.

Đặc tính kỹ thuật đã xác định

Đặc tính	Thông tin
Mã sản phẩm	54005, mã tham chiếu catalogue 054005
Thương hiệu	Legrand
Loại sản phẩm	Bộ phụ kiện lắp đặt cho hộp pop-up
Số lượng mô-đun	3 mô-đun
Vị trí lắp đặt	Sàn nâng kỹ thuật hoặc mặt bàn, đồ nội thất
Thành phần chức năng	Hộp cách điện, giá đỡ cố định và bộ giữ cáp nguồn
Loại cáp hỗ trợ bố trí	Cáp nguồn, cáp dữ liệu CAT6 và cáp âm thanh hoặc hình ảnh
Tiêu chuẩn tham chiếu của hệ thống	IEC 60670-1, IEC 60670-23 và IEC 60884-1

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của Legrand 54005

Phụ kiện lắp hộp pop-up 3 mô-đun có chức năng tạo kết cấu trung gian giữa hộp pop-up và bề mặt lắp đặt. Bộ phụ kiện giúp cố định thân hộp vào mặt bàn hoặc tấm sàn nâng, tạo khoang bảo vệ phía dưới và hỗ trợ kiểm soát đường cáp đi vào thiết bị.

Sản phẩm không phải là ổ cắm hoàn chỉnh và không trực tiếp thực hiện chức năng đóng cắt, cấp điện hoặc truyền dữ liệu. Legrand 54005 cần được sử dụng cùng hộp pop-up và các cơ cấu mô-đun phù hợp với yêu cầu của công trình.

Nguyên lý hoạt động

Sau khi bề mặt lắp đặt được chuẩn bị đúng kích thước theo hướng dẫn của hệ thống hộp pop-up, giá đỡ của bộ phụ kiện được cố định vào tấm sàn nâng hoặc mặt bàn. Hộp cách điện được bố trí phía dưới để bao bọc khu vực đấu nối và hạn chế tiếp xúc ngoài ý muốn với các bộ phận mang điện.

Cáp nguồn, cáp dữ liệu hoặc cáp tín hiệu được đưa vào khoang lắp đặt và cố định bằng bộ giữ cáp. Cơ cấu này giúp giảm lực kéo lên đầu nối khi người sử dụng cắm, rút hoặc di chuyển dây dẫn. Hộp pop-up 3 mô-đun sau đó được lắp vào giá đỡ để tạo thành một điểm kết nối âm gọn trên bề mặt.

Khi đóng, cụm hộp giúp bề mặt bàn hoặc sàn thông thoáng hơn. Khi cần sử dụng, người dùng mở hộp pop-up để tiếp cận các ổ cắm điện, ổ mạng hoặc đầu nối tín hiệu đã lắp bên trong.

Ứng dụng thực tế

• Lắp ổ cắm âm bàn 3 mô-đun cho bàn làm việc cá nhân và cụm workstation.
• Bố trí nguồn điện, mạng và tín hiệu tại bàn họp hoặc phòng hội nghị.
• Lắp điểm kết nối trên sàn nâng trong văn phòng, trung tâm điều hành hoặc phòng thiết bị.
• Tích hợp ổ cắm điện, ổ mạng, USB hoặc đầu nối âm thanh, hình ảnh vào đồ nội thất.
• Ứng dụng trong khách sạn, thư viện, phòng đào tạo, showroom và công trình thương mại.
• Phù hợp với không gian cần hạn chế dây dẫn chạy nổi và tăng tính thẩm mỹ cho hệ thống điện.

Lưu ý khi lựa chọn và lắp đặt

Cần kiểm tra hộp pop-up và các thiết bị lắp kèm có cùng cấu hình 3 mô-đun trước khi đặt hàng. Không nên lựa chọn phụ kiện chỉ dựa trên kích thước bên ngoài vì mỗi dòng sản phẩm có thể sử dụng cơ cấu cố định khác nhau.

Việc khoét mặt bàn, gia công tấm sàn, đấu nối nguồn điện và phân tách cáp điện với cáp tín hiệu cần được thực hiện bởi kỹ thuật viên có chuyên môn. Phải ngắt nguồn, kiểm tra hết điện và tuân thủ tài liệu lắp đặt của Legrand trước khi thao tác.

4) Cam kết và nơi mua hàng

Khi lựa chọn Legrand 54005 chính hãng, khách hàng cần kiểm tra đúng mã sản phẩm, cấu hình 3 mô-đun và khả năng tương thích với hộp pop-up dự kiến sử dụng. Việc dùng đúng phụ kiện giúp hệ thống được cố định ổn định, bảo vệ khu vực đấu nối và thuận tiện hơn trong quá trình lắp đặt, bảo trì.

Quý khách có thể liên hệ thietbicodien để mua Phụ kiện dùng cho sàn nâng hoặc lắp trên mặt bàn 3 mô-đun Legrand 54005 chính hãng, nhận tư vấn lựa chọn hộp pop-up, thiết bị mô-đun tương thích và báo giá theo số lượng thực tế của công trình.

Câu hỏi thường gặp (FAQ)

Legrand 54005 là hộp ổ cắm pop-up hoàn chỉnh phải không?

Không. Legrand 54005 là bộ phụ kiện lắp đặt gồm các bộ phận hỗ trợ cách điện, cố định và giữ cáp. Hộp pop-up cùng ổ cắm điện, ổ mạng hoặc thiết bị chức năng cần được lựa chọn riêng.

Phụ kiện Legrand 54005 lắp được bao nhiêu mô-đun?

Sản phẩm được thiết kế cho cấu hình 3 mô-đun. Các thiết bị và hộp pop-up sử dụng kèm phải có cấu hình tương thích với số mô-đun này.

Legrand 54005 có thể lắp trên mặt bàn không?

Có. Bộ phụ kiện được thiết kế để lắp hộp pop-up trên mặt bàn, bàn họp, đồ nội thất hoặc tấm sàn nâng kỹ thuật, tùy theo yêu cầu bố trí của công trình.

Bộ phụ kiện có hỗ trợ đi cáp mạng CAT6 không?

Có. Hệ thống có thể được sử dụng để tổ chức cáp dữ liệu CAT6, cáp nguồn và cáp âm thanh hoặc hình ảnh khi kết hợp với các cơ cấu mô-đun phù hợp.

Bộ giữ cáp trên Legrand 54005 có tác dụng gì?

Bộ giữ cáp giúp cố định cáp nguồn tại vị trí đi vào hộp, hạn chế lực kéo tác động trực tiếp lên đầu đấu nối và góp phần tăng độ an toàn, ổn định cho hệ thống.

Legrand 54005 có dùng để lắp âm trong sàn bê tông không?

Legrand 54005 được thiết kế chủ yếu cho sàn nâng hoặc mặt bàn. Khi lắp hộp pop-up trong sàn bê tông, cần sử dụng loại đế âm kim loại chuyên dụng có cấu hình phù hợp theo hướng dẫn của Legrand.

Có thể lắp ổ cắm điện và ổ mạng chung trong hệ thống này không?

Có thể bố trí nhiều loại chức năng trong phạm vi 3 mô-đun nếu các cơ cấu được Legrand xác nhận tương thích. Khi lắp chung nguồn điện và dữ liệu, cần tổ chức dây dẫn, cách điện và phân tách tuyến cáp đúng yêu cầu kỹ thuật.
