Hộp âm sàn 3 mô-đun (chưa gồm đế và thiết bị) Legrand 54010

1. Giới thiệu Hộp âm sàn 3 mô-đun Legrand 54010 và nguồn gốc thương hiệu

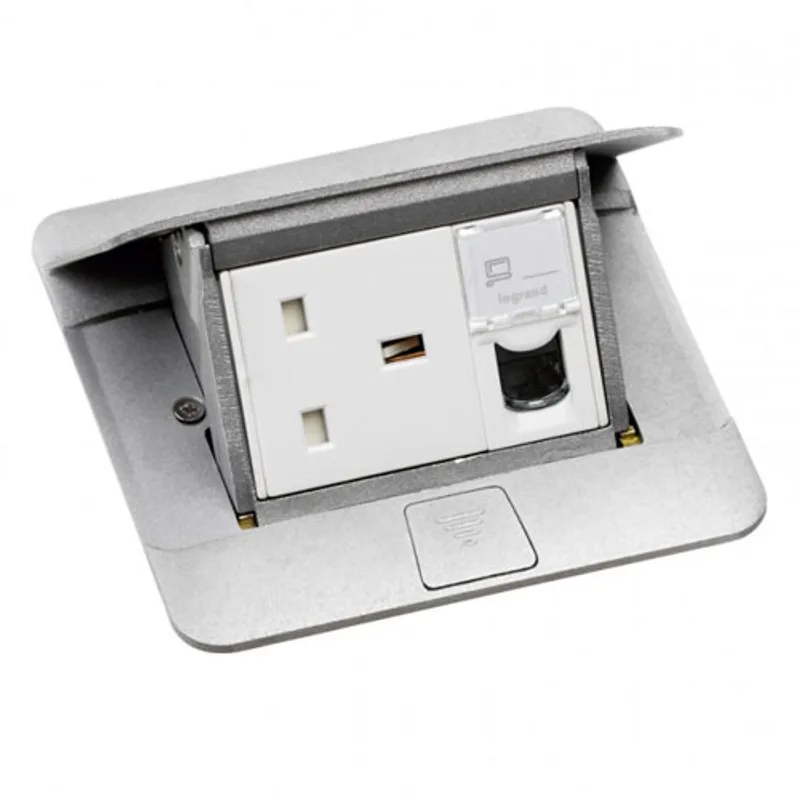

Hộp âm sàn 3 mô-đun Legrand 54010 là hộp Pop-Up âm sàn dạng bật mở, được thiết kế để tạo điểm cấp nguồn hoặc kết nối tín hiệu gọn gàng ngay trên mặt sàn. Sản phẩm có một ngăn chứa thiết bị với sức chứa 3 mô-đun, mặt hoàn thiện bằng nhôm mờ và kiểu dáng vuông thanh mảnh.

Legrand là thương hiệu công nghiệp của Pháp, chuyên phát triển hạ tầng điện và kỹ thuật số cho công trình dân dụng, thương mại, văn phòng, khách sạn, trung tâm dữ liệu và nhà máy. Các giải pháp hộp sàn của hãng được thiết kế theo hướng đồng bộ, linh hoạt và phù hợp với nhiều cấu hình thiết bị điện khác nhau.

Model 54010, còn được ghi theo mã catalogue là 0 540 10 hoặc 054010, thuộc dòng hộp Pop-Up cần trang bị thêm thiết bị. Sản phẩm chưa có sẵn ổ cắm, cổng dữ liệu, đế âm hoặc bộ kit lắp đặt; người dùng cần lựa chọn các thành phần này riêng theo loại mặt sàn và nhu cầu sử dụng.

Thông tin kỹ thuật và phạm vi cung cấp

Đặc tính	Thông tin
Mã sản phẩm	0 540 10 / 054010 / 54010
Loại sản phẩm	Hộp Pop-Up lắp âm
Số ngăn	1 ngăn
Sức chứa	3 mô-đun
Hình dạng	Hình vuông
Vật liệu mặt hộp	Nhôm
Màu và độ hoàn thiện	Màu nhôm, bề mặt mờ
Kích thước mặt hộp	120 x 120 mm
Chiều cao phần mặt khi đóng	5 mm
Chiều sâu lắp âm	57 mm
Cấp bảo vệ	IP30 khi mở, IP40 khi đóng
Khả năng chịu va đập cơ học	IK07
Khả năng lắp đặt	Sàn bê tông hoặc sàn nâng khi sử dụng đúng đế âm hoặc kit lắp đặt
Thiết bị tương thích	Thiết bị định dạng Mosaic hoặc Arteor phù hợp
Phạm vi cung cấp	Hộp Pop-Up 3 mô-đun; chưa gồm đế âm, kit lắp đặt và thiết bị điện hoặc dữ liệu

2. Ưu điểm và tính năng nổi bật của Legrand 54010

• Thiết kế âm sàn siêu mỏng giúp mặt hộp khi đóng gần như đồng mức với bề mặt hoàn thiện, hạn chế vật cản trên lối đi và giữ không gian gọn gàng.
• Mặt nhôm mờ mang lại vẻ hiện đại, phù hợp với sàn văn phòng, phòng họp, khu vực tiếp khách và các công trình có yêu cầu cao về thẩm mỹ.
• Cơ cấu mở dạng nhấn và trượt Push and Slide giúp hạn chế tình trạng hộp bị mở ngoài ý muốn do người sử dụng vô tình giẫm lên.
• Nắp hộp mở nhẹ nhàng, cho phép người dùng tiếp cận ổ cắm hoặc cổng kết nối thuận tiện mà không cần bố trí dây dẫn kéo dài từ tường.
• Cấu trúc 3 mô-đun linh hoạt cho phép lựa chọn thiết bị phù hợp với từng dự án thay vì bị giới hạn bởi một cấu hình lắp sẵn.
• Tương thích với các thiết bị định dạng Mosaic hoặc Arteor phù hợp của Legrand, thuận tiện khi đồng bộ ổ cắm điện, USB, mạng hoặc tín hiệu âm thanh hình ảnh.
• Có thể triển khai trên sàn bê tông hoặc sàn nâng thông qua đế âm hay bộ kit lắp đặt tương ứng.
• Thiết kế đóng kín giúp bảo vệ phần thiết bị bên trong tốt hơn khi điểm kết nối không được sử dụng.

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của hộp âm sàn Legrand 54010

Hộp âm sàn 3 mô-đun có chức năng tạo vị trí lắp đặt tập trung cho thiết bị điện hoặc thiết bị kết nối ngay tại khu vực sử dụng. Tùy cấu hình, người dùng có thể trang bị ổ cắm điện, ổ cắm USB, cổng mạng hoặc các đầu nối tín hiệu tương thích.

Bản thân hộp không thực hiện chức năng đóng cắt, chuyển đổi điện áp hay bảo vệ mạch điện. Chức năng điện và tín hiệu thực tế phụ thuộc vào loại thiết bị được lắp trong ba vị trí mô-đun của hộp.

Nguyên lý đóng mở

Khi không sử dụng, nắp hộp được hạ xuống và khóa ở trạng thái đóng, tạo bề mặt thấp và gọn trên sàn. Để mở hộp, người dùng nhấn nút khóa rồi trượt theo hướng mở. Cơ cấu cơ khí bên trong sẽ giải phóng nắp và nâng khung thiết bị lên vị trí thuận tiện cho việc cắm điện hoặc kết nối tín hiệu.

Sau khi sử dụng, người dùng rút các đầu cắm, thao tác mở khóa và hạ nắp xuống cho đến khi cơ cấu khóa giữ hộp ở trạng thái đóng. Cơ chế này giúp giảm nguy cơ hộp tự bật lên khi có người đi lại phía trên.

Nguyên tắc lựa chọn phụ kiện lắp đặt

Đối với sàn bê tông, hộp cần được lắp cùng đế âm phù hợp đã bố trí trước trong quá trình thi công. Đối với sàn nâng kỹ thuật, cần sử dụng bộ kit lắp đặt đúng loại để cố định hộp, giữ cáp và bảo đảm cơ cấu đóng mở hoạt động ổn định.

Khi lắp cổng dữ liệu trên sàn nâng, cần sử dụng kit lắp đặt theo hướng dẫn của Legrand. Việc lựa chọn ổ cắm, cổng tín hiệu, dây dẫn và phụ kiện phải căn cứ vào thiết kế hệ thống điện, loại sàn và tổng số mô-đun khả dụng.

Ứng dụng thực tế

• Bố trí nguồn điện và mạng tại bàn làm việc giữa phòng trong văn phòng mở.
• Cấp nguồn cho bàn họp, màn hình trình chiếu và thiết bị hội nghị.
• Lắp điểm kết nối tại quầy lễ tân, khu vực tiếp khách hoặc phòng trưng bày.
• Sử dụng trong khách sạn, trung tâm thương mại, thư viện và cơ sở đào tạo.
• Tạo điểm cấp điện kín đáo cho đảo bếp, khu vực sinh hoạt hoặc nội thất cao cấp khi điều kiện lắp đặt cho phép.
• Phù hợp với dự án cần hộp ổ cắm âm sàn mặt nhôm có cấu hình thiết bị tùy chọn và khả năng đồng bộ thẩm mỹ.

4. Cam kết và nơi mua Hộp âm sàn Legrand 54010

Khi lựa chọn Legrand 54010 chính hãng, khách hàng cần kiểm tra đúng mã 0 540 10, bề mặt nhôm mờ, sức chứa 3 mô-đun và xác định rõ sản phẩm chưa bao gồm đế âm, kit lắp đặt hoặc thiết bị chức năng.

Mua hàng tại thietbicodien, khách hàng được tư vấn lựa chọn đúng hộp Pop-Up, đế âm hoặc kit lắp đặt theo loại sàn, đồng thời phối hợp thiết bị Mosaic hay Arteor phù hợp với nhu cầu cấp điện và kết nối tín hiệu của công trình.

thietbicodien cam kết cung cấp sản phẩm đúng model, thông tin minh bạch và hỗ trợ khách hàng xây dựng cấu hình đồng bộ, tránh mua thiếu phụ kiện hoặc lựa chọn sai thiết bị lắp trong hộp.

Câu hỏi thường gặp (FAQ)

Legrand 54010 là hộp âm sàn hay ổ cắm âm sàn hoàn chỉnh?

Legrand 54010 là hộp Pop-Up âm sàn có sức chứa 3 mô-đun. Sản phẩm không phải bộ ổ cắm hoàn chỉnh vì chưa được lắp sẵn ổ cắm điện, cổng mạng hoặc thiết bị chức năng.

Hộp âm sàn Legrand 54010 có kèm đế âm không?

Không. Người mua cần lựa chọn riêng đế âm dùng cho sàn bê tông hoặc bộ kit lắp đặt dùng cho sàn nâng theo cấu trúc thực tế của công trình.

Legrand 54010 có lắp được thiết bị Mosaic và Arteor không?

Có. Hộp được thiết kế để trang bị các thiết bị định dạng Mosaic hoặc Arteor phù hợp. Cần kiểm tra kích thước mô-đun và cấu hình phụ kiện trước khi đặt hàng.

Cơ chế Push and Slide có tác dụng gì?

Cơ chế Push and Slide yêu cầu người dùng thực hiện thao tác nhấn và trượt để mở khóa. Thiết kế này giúp hạn chế việc hộp vô tình bật mở khi bị giẫm hoặc va chạm trên mặt sàn.

Hộp 54010 có thể lắp trên sàn bê tông không?

Có. Khi lắp trên sàn bê tông, cần chuẩn bị đế âm phù hợp trong quá trình thi công, bảo vệ đế khi đổ bê tông và căn chỉnh cao độ trước khi hoàn thiện bề mặt sàn.

Hộp 54010 có lắp được trên sàn nâng kỹ thuật không?

Có. Việc lắp đặt trên sàn nâng cần sử dụng đúng bộ kit cố định dành cho hộp 3 mô-đun để giữ chắc hộp, quản lý dây dẫn và duy trì khả năng đóng mở an toàn.

Có thể lắp cổng mạng trong hộp âm sàn Legrand 54010 không?

Có thể lắp cổng dữ liệu tương thích trong cấu hình dành cho sàn nâng. Legrand yêu cầu sử dụng kit lắp đặt phù hợp khi triển khai ổ dữ liệu để quản lý cáp và bảo đảm bán kính uốn cần thiết.

Nên kiểm tra những gì trước khi mua Legrand 54010?

Khách hàng nên xác định loại sàn, nhu cầu sử dụng điện hay dữ liệu, số mô-đun của từng thiết bị, loại đế âm hoặc kit lắp đặt cần dùng và các phụ kiện dây dẫn đi kèm. Việc xác định đầy đủ cấu hình giúp tránh mua thiếu linh kiện và bảo đảm hộp hoạt động đúng thiết kế.
