Hộp âm sàn 8 (2x4) mô-đun (chưa gồm đế và thiết bị) Legrand 54013

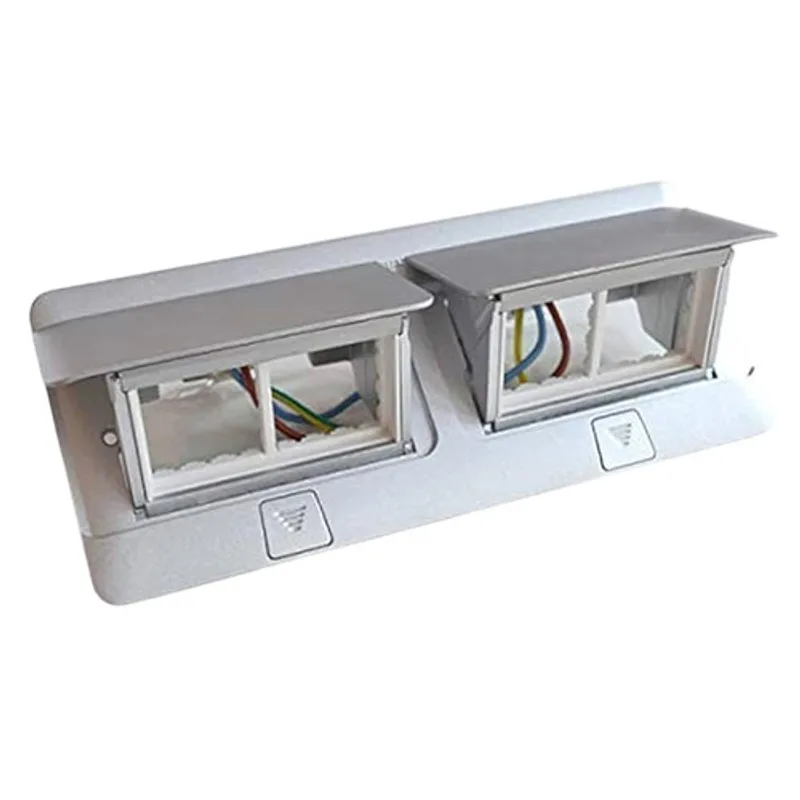

Hộp âm sàn 8 (2x4) mô-đun Legrand 54013 – giải pháp Pop-Up nhôm mờ

Hộp âm sàn 8 (2x4) mô-đun Legrand 54013 là hộp Pop-Up lắp âm sàn, được thiết kế để tích hợp các thiết bị điện, ổ cắm mạng và đầu nối âm thanh – hình ảnh tại vị trí cần sử dụng. Sản phẩm có cấu hình 8 mô-đun bố trí thành 2 hàng, mỗi hàng 4 mô-đun, phù hợp cho văn phòng, phòng họp, trung tâm thương mại và các khu vực cần cấp nguồn hoặc kết nối tín hiệu ngay trên mặt sàn.

Mã hàng 54013 là phiên bản hoàn thiện bề mặt nhôm mờ. Sản phẩm được cung cấp ở dạng hộp Pop-Up chưa lắp cơ cấu điện, chưa gồm bộ lắp cho sàn nâng hoặc đế âm dành cho sàn bê tông.

1) Giới thiệu và nguồn gốc thương hiệu Legrand

Legrand là thương hiệu có nguồn gốc từ Pháp, chuyên cung cấp các giải pháp hạ tầng điện và kỹ thuật số cho công trình dân dụng, thương mại và công nghiệp. Danh mục của hãng bao gồm thiết bị đóng cắt, công tắc ổ cắm, hệ thống quản lý cáp, thiết bị mạng và các giải pháp phân phối nguồn tại sàn hoặc bàn làm việc.

Legrand 54013 thuộc dòng hộp Pop-Up Floor của hãng. Thiết kế âm sàn giúp đưa điểm cấp điện và kết nối dữ liệu đến gần vị trí sử dụng, đồng thời duy trì bề mặt gọn gàng khi hộp được đóng. Theo tài liệu kỹ thuật của Legrand, hộp có thể lắp các cơ cấu thuộc dòng Mosaic hoặc Arteor và sử dụng trên sàn nâng hoặc sàn bê tông khi kết hợp đúng phụ kiện lắp đặt.

2) Ưu điểm và tính năng nổi bật

• Sức chứa 8 mô-đun dạng 2x4, cho phép bố trí nhiều cơ cấu điện và tín hiệu trong cùng một vị trí.
• Bề mặt hoàn thiện nhôm mờ phù hợp với không gian văn phòng, phòng họp và công trình kiến trúc hiện đại.
• Cơ cấu đóng mở Pop-Up giúp che các thiết bị khi không sử dụng và nâng cụm thiết bị lên khi cần đấu nối.
• Tương thích với các cơ cấu Mosaic hoặc Arteor, hỗ trợ xây dựng cấu hình nguồn điện, mạng RJ45 và âm thanh – hình ảnh theo nhu cầu.
• Có thể lắp trên sàn nâng bằng bộ phụ kiện chuyên dụng hoặc lắp trong sàn bê tông với đế âm tương ứng.
• Khi đóng, hộp nằm gọn trên mặt sàn, góp phần hạn chế dây dẫn kéo dài từ tường hoặc cột kỹ thuật.
• Kết cấu đáp ứng yêu cầu về chống va đập cơ học và khả năng chịu tải theo phân loại được công bố trong tài liệu kỹ thuật của hãng.

Thông tin kỹ thuật đã xác thực

Đặc tính	Thông tin
Mã hàng	54013 / 0 540 13
Loại sản phẩm	Hộp Pop-Up lắp âm sàn
Cấu hình mô-đun	8 mô-đun, bố trí 2x4
Hoàn thiện bề mặt	Nhôm mờ
Kích thước bề mặt	120 x 275 mm
Thiết bị tương thích	Cơ cấu Mosaic hoặc Arteor
Lắp trên sàn nâng	Kết hợp bộ lắp đặt 54008
Lắp trên sàn bê tông	Kết hợp đế âm 54003
Cấp bảo vệ khi mở	IP30
Cấp bảo vệ khi đóng	IP40
Khả năng chống va đập	IK07
Tải trọng thẳng đứng	1500 N khi mở; 3000 N khi đóng
Điện áp danh định theo phân loại	250 V AC
Tiêu chuẩn tham chiếu	NFC 61-314, EN 60670-1, EN 60670-23
Điều kiện sử dụng	Lắp trên sàn ở khu vực xử lý khô

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của Legrand 54013

Hộp Pop-Up âm sàn 8 mô-đun có chức năng tạo vị trí lắp đặt tập trung cho các cơ cấu điện và tín hiệu. Bản thân hộp không phải là ổ cắm điện và không thực hiện chức năng đóng cắt; các ổ cắm, đầu mạng hoặc đầu nối tín hiệu phải được lựa chọn và lắp thêm theo cấu hình của công trình.

Với không gian 2x4 mô-đun, người dùng có thể bố trí kết hợp ổ cắm nguồn, ổ cắm mạng RJ45 và đầu nối âm thanh – hình ảnh. Tài liệu của hãng đưa ra ví dụ cấu hình 8 mô-đun gồm hai ổ cắm điện, một đầu HD15 và hai ổ cắm RJ45 Cat.6.

Nguyên lý đóng mở Pop-Up

Khi đóng, nắp hộp được khóa tại vị trí ngang với mặt sàn. Người dùng nhấn nút trên bề mặt để mở khóa, sau đó kéo nút để cụm nắp và giá đỡ thiết bị nâng lên. Khi đạt vị trí mở, nút tự trở lại và cơ cấu được khóa để giữ cụm thiết bị ổn định trong quá trình sử dụng.

Muốn đóng hộp, người dùng thao tác nhấn và kéo nút để nhả khóa, sau đó hạ cụm Pop-Up xuống. Cơ chế này giúp các ổ cắm điện và cổng kết nối âm sàn dễ tiếp cận khi cần nhưng vẫn được thu gọn khi không sử dụng.

Lắp đặt trên sàn nâng hoặc sàn bê tông

Đối với sàn nâng, hộp 54013 cần kết hợp bộ lắp đặt 54008. Bộ phụ kiện này giữ hộp trên tấm sàn, tạo vùng cách điện và hỗ trợ cố định dây dẫn. Khi lắp thiết bị điện, hệ thống phải được nối đất đúng yêu cầu của Legrand.

Đối với sàn bê tông, sản phẩm được lắp cùng đế âm 54003. Đế âm cần được định vị, che chắn trước khi đổ bê tông và điều chỉnh cao độ phù hợp với lớp hoàn thiện sàn. Theo hướng dẫn của hãng, cấu hình truyền dữ liệu được sử dụng cho sàn nâng; không bố trí đường dữ liệu trong cấu hình lắp trên sàn bê tông.

Ứng dụng tiêu biểu

• Bàn họp và phòng hội nghị cần cấp nguồn, mạng và tín hiệu trình chiếu tại vị trí trung tâm.
• Văn phòng sử dụng sàn nâng kỹ thuật, cần thay đổi linh hoạt vị trí làm việc.
• Trung tâm điều hành, phòng đào tạo và khu vực giao dịch có nhiều thiết bị điện tử.
• Khách sạn, showroom và công trình thương mại yêu cầu điểm kết nối gọn trên mặt sàn.
• Khu vực trưng bày hoặc quầy dịch vụ cần hạn chế dây điện kéo dài từ tường.

4) Cam kết và nơi mua hàng

Khi lựa chọn hộp âm sàn Legrand 54013 chính hãng, khách hàng cần kiểm tra đúng mã sản phẩm, cấu hình 8 mô-đun, bề mặt nhôm mờ và lựa chọn thêm bộ lắp hoặc đế âm phù hợp với loại sàn. Các cơ cấu Mosaic, Arteor và phụ kiện đi kèm cũng cần được tính toán theo số lượng mô-đun và chức năng thực tế.

Để được tư vấn cấu hình, kiểm tra phụ kiện tương thích và nhận báo giá sản phẩm chính hãng, hãy đặt mua tại thietbicodien. Đội ngũ tư vấn sẽ hỗ trợ lựa chọn hộp Pop-Up, đế âm, bộ lắp sàn nâng và cơ cấu điện phù hợp với yêu cầu của từng công trình.

Câu hỏi thường gặp (FAQ)

Legrand 54013 có bao nhiêu mô-đun?

Legrand 54013 có sức chứa 8 mô-đun, được bố trí thành hai hàng, mỗi hàng 4 mô-đun. Cấu hình này thường được ký hiệu là 8 mô-đun hoặc 2x4 mô-đun.

Hộp âm sàn Legrand 54013 đã bao gồm ổ cắm điện chưa?

Chưa. Sản phẩm là phần hộp Pop-Up và giá đỡ mô-đun, chưa bao gồm ổ cắm điện, ổ cắm mạng hoặc các cơ cấu Mosaic và Arteor. Người dùng cần lựa chọn thiết bị riêng theo nhu cầu.

Legrand 54013 có đi kèm đế âm sàn bê tông không?

Không. Khi lắp trên sàn bê tông, hộp cần kết hợp với đế âm Legrand 54003. Đế âm là phụ kiện riêng và phải được lắp đặt trước khi hoàn thiện sàn.

Muốn lắp Legrand 54013 trên sàn nâng cần phụ kiện nào?

Cần sử dụng bộ lắp đặt Legrand 54008 dành cho hộp Pop-Up 8 mô-đun. Theo hướng dẫn của hãng, việc sử dụng bộ lắp chuyên dụng là bắt buộc khi lắp trên sàn nâng.

Legrand 54013 tương thích với dòng thiết bị nào?

Hộp được thiết kế để lắp các cơ cấu thuộc dòng Mosaic hoặc Arteor của Legrand. Cần kiểm tra số mô-đun của từng cơ cấu để xây dựng cấu hình không vượt quá tổng sức chứa 8 mô-đun.

Hộp Legrand 54013 có thể lắp ổ cắm mạng RJ45 không?

Có, khi hộp được lắp trên sàn nâng và sử dụng cơ cấu RJ45 tương thích. Dây mạng cần được bố trí đúng bán kính uốn và cố định theo hướng dẫn kỹ thuật để hạn chế ảnh hưởng đến chất lượng truyền dẫn.

Legrand 54013 có dùng được tại khu vực thường xuyên ẩm ướt không?

Không nên. Tài liệu kỹ thuật quy định sản phẩm lắp trên sàn tại khu vực được xử lý khô. Cấp bảo vệ của hộp là IP30 khi mở và IP40 khi đóng, vì vậy cần tránh khu vực có nước, độ ẩm cao hoặc nguy cơ chất lỏng xâm nhập.
