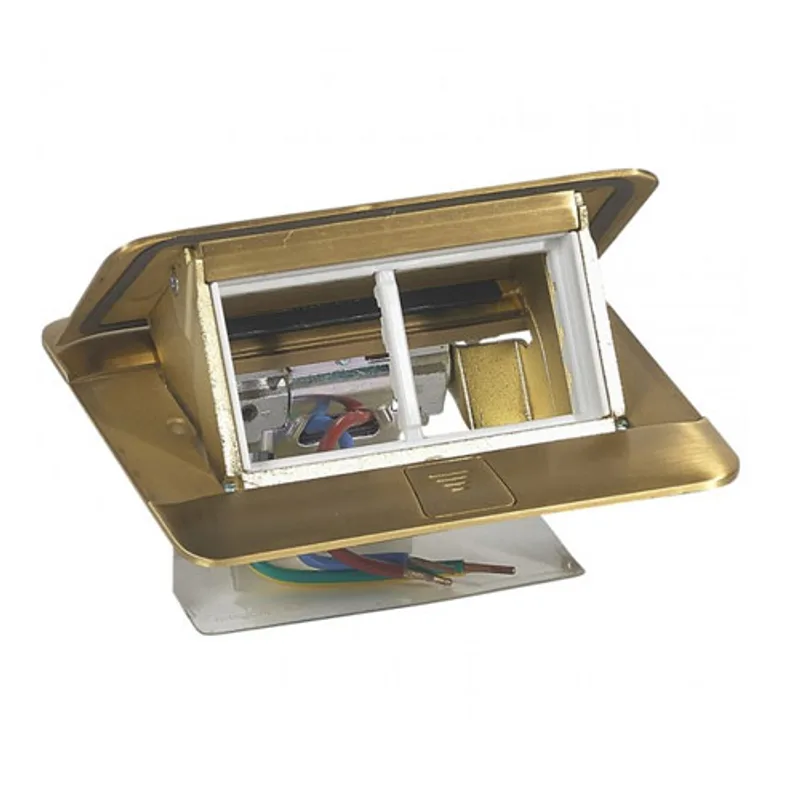

Hộp âm sàn 4 mô-đun (chưa gồm đế và thiết bị) Legrand 54016

1) Giới thiệu Hộp âm sàn 4 mô-đun Legrand 54016

Hộp âm sàn 4 mô-đun Legrand 54016 là hộp pop-up âm sàn có bề mặt hoàn thiện đồng thau xước, được thiết kế để bố trí các điểm cấp điện, mạng dữ liệu hoặc kết nối tín hiệu ngay tại vị trí sử dụng. Sản phẩm có kiểu dáng mảnh, đóng mở gọn gàng và phù hợp với không gian văn phòng, phòng họp, bàn làm việc hoặc hệ thống sàn kỹ thuật.

Legrand là thương hiệu có nguồn gốc từ Pháp, chuyên phát triển hạ tầng điện và hạ tầng số cho công trình dân dụng, thương mại và công nghiệp. Các giải pháp của Legrand được ứng dụng rộng rãi trong văn phòng, khách sạn, trung tâm dữ liệu, nhà ở và nhiều loại công trình hiện đại.

Mã hàng 54016 là phiên bản 4 mô-đun, hoàn thiện đồng thau xước. Đây là hộp chờ để lắp thiết bị, chưa bao gồm đế âm, bộ lắp đặt và các cơ cấu ổ cắm hoặc kết nối bên trong.

2) Ưu điểm và tính năng nổi bật của Legrand 54016

Thiết kế pop-up thanh mảnh, dễ tích hợp

Thiết kế hộp âm sàn dạng pop-up giúp cụm thiết bị được bố trí gọn trong sàn hoặc mặt bàn. Khi đóng, hộp hạn chế chiếm không gian sử dụng; khi cần kết nối, người dùng có thể mở hộp để tiếp cận các ổ cắm và cổng tín hiệu đã lắp bên trong.

Cơ cấu mở mềm và khóa nhấn – trượt

Sản phẩm sử dụng cơ cấu mở nhẹ nhằm nâng cao sự thuận tiện và an toàn khi thao tác. Hệ thống khóa “nhấn và trượt” giúp hạn chế tình trạng hộp vô tình bị mở do tác động bằng chân khi lắp trên sàn.

Bề mặt đồng thau xước

Phiên bản mặt đồng thau xước mang lại vẻ ngoài trang nhã, phù hợp với các không gian yêu cầu tính thẩm mỹ như phòng họp, quầy giao dịch, văn phòng điều hành, khách sạn hoặc khu vực tiếp khách.

Cấu hình linh hoạt theo nhu cầu sử dụng

Không gian 4 mô-đun cho phép người thiết kế lựa chọn và phối hợp các cơ cấu tương thích thuộc hệ Legrand Mosaic hoặc Arteor. Tùy cấu hình, hộp có thể phục vụ cấp nguồn, truyền dữ liệu mạng hoặc kết nối âm thanh – hình ảnh.

Đặc tính và cấu hình sản phẩm

Hạng mục	Thông tin
Mã sản phẩm	0 540 16
Dạng sản phẩm	Hộp pop-up âm sàn để lắp thiết bị
Số mô-đun	4 mô-đun
Hoàn thiện bề mặt	Đồng thau xước
Thiết bị tương thích	Cơ cấu Mosaic hoặc Arteor phù hợp
Vị trí lắp đặt	Sàn bê tông, sàn nâng hoặc bề mặt nội thất
Phụ kiện cho sàn bê tông	Đế âm kim loại 4 mô-đun Legrand 54001
Phụ kiện cho sàn nâng hoặc mặt bàn	Bộ lắp đặt 4 mô-đun Legrand 54006
Cơ chế khóa	Nhấn và trượt
Tình trạng trang bị	Chưa gồm đế và thiết bị điện, mạng hoặc tín hiệu
Tiêu chuẩn công bố cho hệ sản phẩm	IEC 60670-1, IEC 60670-23 và IEC 60884-1

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của hộp âm sàn Legrand 54016

Legrand 54016 tạo vị trí lắp đặt tập trung cho các ổ cắm điện, ổ mạng và cơ cấu truyền tín hiệu tại nơi người dùng cần kết nối. Sản phẩm giúp đưa điểm cấp điện và dữ liệu đến gần bàn làm việc hoặc thiết bị sử dụng, hạn chế dây dẫn phải kéo dài từ tường và góp phần giữ không gian gọn gàng.

Bản thân hộp không thực hiện chức năng đóng cắt hoặc biến đổi điện. Chức năng điện và truyền tín hiệu phụ thuộc vào các cơ cấu Mosaic hoặc Arteor được lựa chọn lắp bên trong.

Nguyên lý đóng mở

Khi không sử dụng, phần hộp được đóng xuống gần bề mặt lắp đặt và được giữ bằng cơ cấu khóa. Người dùng thực hiện thao tác nhấn và trượt tại vị trí khóa để giải phóng cơ cấu; hệ thống mở mềm sau đó đưa khung thiết bị lên vị trí thuận tiện cho việc cắm điện hoặc kết nối tín hiệu.

Sau khi sử dụng, người dùng rút các đầu nối cần thiết rồi đóng hộp về vị trí ban đầu. Cơ chế khóa giúp giữ nắp ổn định và hạn chế việc mở ngoài ý muốn.

Nguyên lý lắp đặt và cấu hình

Đối với sàn bê tông, hộp 54016 được lắp cùng đế âm 4 mô-đun phù hợp. Đối với sàn nâng hoặc mặt bàn, cần sử dụng bộ lắp đặt tương ứng để cố định và cách ly cụm thiết bị theo hướng dẫn của Legrand.

Sau khi hoàn thiện phần đế, kỹ thuật viên lắp các cơ cấu điện hoặc tín hiệu vào khung 4 mô-đun, đấu nối dây nguồn, dây mạng hoặc dây âm thanh – hình ảnh theo thiết kế. Khi cấu hình có ổ cắm điện, phần kim loại và dây bảo vệ phải được nối đất đúng kỹ thuật.

Ứng dụng thực tế

• Lắp điểm cấp điện và mạng tại bàn họp, bàn làm việc hoặc bàn điều hành.
• Tích hợp ổ cắm trong hệ thống sàn nâng của văn phòng và trung tâm dữ liệu.
• Lắp âm trên sàn bê tông tại khu vực làm việc, quầy giao dịch hoặc phòng hội nghị.
• Tích hợp trực tiếp vào đồ nội thất như bàn họp, bàn lễ tân hoặc tủ kỹ thuật.
• Bố trí kết hợp nguồn điện, mạng dữ liệu và kết nối âm thanh – hình ảnh trong cùng một cụm 4 mô-đun.

4) Cam kết sản phẩm chính hãng và nơi mua hàng

Khi lựa chọn Hộp âm sàn 4 mô-đun Legrand 54016 chính hãng, khách hàng cần kiểm tra đúng mã sản phẩm, màu hoàn thiện và phụ kiện lắp đặt tương ứng với sàn bê tông, sàn nâng hoặc mặt bàn. Việc chọn đúng đế âm, bộ lắp đặt và cơ cấu Mosaic hoặc Arteor sẽ giúp hệ thống đồng bộ, an toàn và thuận tiện khi thi công.

Đặt mua sản phẩm chính hãng tại thietbicodien để được tư vấn đúng cấu hình, lựa chọn phụ kiện tương thích và nhận báo giá Legrand 54016 phù hợp với nhu cầu công trình.

Câu hỏi thường gặp (FAQ)

Legrand 54016 có phải là bộ ổ cắm hoàn chỉnh không?

Không. Legrand 54016 là hộp pop-up 4 mô-đun chưa lắp thiết bị. Sản phẩm chưa bao gồm đế âm, bộ lắp đặt và các cơ cấu ổ cắm điện, mạng hoặc tín hiệu.

Hộp âm sàn 54016 có thể lắp bao nhiêu mô-đun?

Sản phẩm có khả năng bố trí tổng cộng 4 mô-đun thiết bị tương thích. Cấu hình cụ thể phụ thuộc vào kích thước của từng cơ cấu Mosaic hoặc Arteor được lựa chọn.

Cần dùng phụ kiện nào để lắp Legrand 54016 trên sàn bê tông?

Đối với sàn bê tông, sản phẩm được sử dụng cùng đế âm kim loại 4 mô-đun Legrand 54001. Đế cần được bố trí và căn chỉnh trong quá trình thi công sàn trước khi lắp hộp pop-up.

Có thể lắp hộp 54016 trên sàn nâng hoặc mặt bàn không?

Có. Khi lắp trên sàn nâng hoặc mặt bàn, cần sử dụng bộ lắp đặt 4 mô-đun Legrand 54006 để cố định hộp theo đúng cấu hình của nhà sản xuất.

Legrand 54016 tương thích với dòng thiết bị nào?

Hộp được thiết kế để lắp các cơ cấu phù hợp thuộc dòng Legrand Mosaic hoặc Arteor. Người dùng có thể lựa chọn ổ cắm điện, ổ mạng hoặc các cơ cấu tín hiệu theo nhu cầu thực tế.

Cơ chế nhấn và trượt có tác dụng gì?

Cơ chế khóa nhấn và trượt giúp hạn chế hộp vô tình bật mở khi bị tác động bằng chân. Người dùng cần thực hiện đúng thao tác trên khóa trước khi cơ cấu mở mềm nâng phần thiết bị lên.

Hộp 54016 có thể lắp ổ mạng hoặc cổng âm thanh – hình ảnh không?

Có thể, miễn là cơ cấu được chọn tương thích với khung Mosaic hoặc Arteor và tổng kích thước không vượt quá 4 mô-đun. Hệ thống dây mạng hoặc dây tín hiệu cần được đi và cố định đúng kỹ thuật.

Cần lưu ý gì khi thi công hộp âm sàn Legrand 54016?

Cần xác định đúng loại nền, chọn đúng đế hoặc bộ lắp đặt, ngắt nguồn trước khi đấu nối và thực hiện nối đất bảo vệ khi lắp thiết bị điện. Việc thi công nên do kỹ thuật viên điện có chuyên môn thực hiện theo tài liệu lắp đặt của Legrand.
