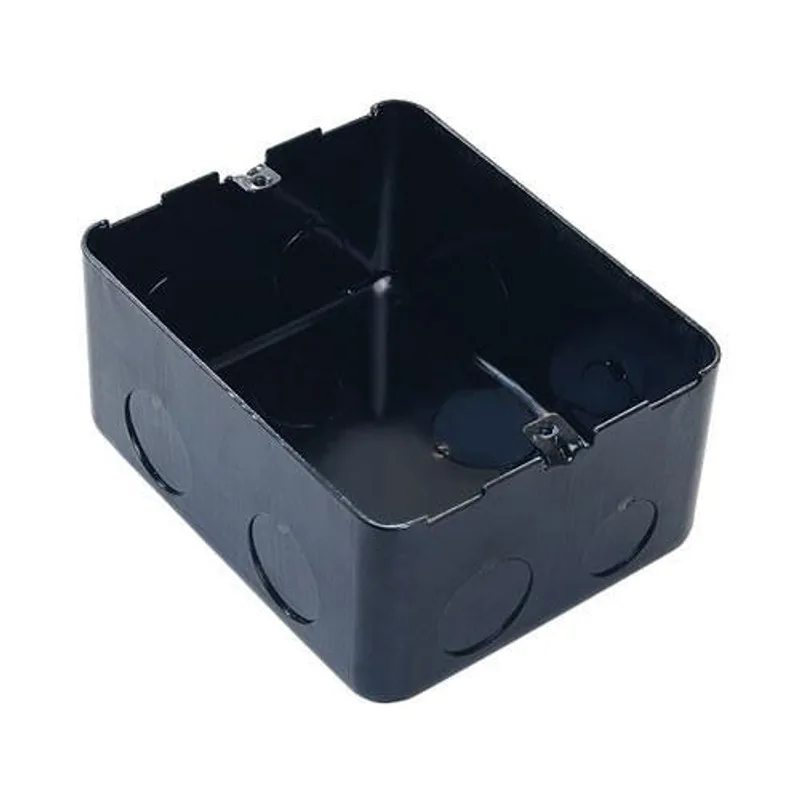

Đế âm kim loại loại 4 mô-đun Legrand 54001

1) Giới thiệu Đế âm kim loại loại 4 mô-đun Legrand 54001

Đế âm kim loại loại 4 mô-đun Legrand 54001 là phụ kiện lắp âm trong sàn bê tông, được thiết kế để tạo khoang chờ và vị trí cố định cho hộp ổ cắm âm sàn dạng Pop-up 4 mô-đun của Legrand. Sản phẩm mang mã tham chiếu chính thức 054001, thường được gọi rút gọn là model 54001.

Đây là phần đế lắp đặt nằm bên dưới mặt sàn, không phải một bộ hộp âm sàn hoàn chỉnh và chưa bao gồm hộp Pop-up, ổ cắm hoặc các cơ phận điện. Đế giúp bảo vệ không gian đi dây, giữ hộp phía trên ổn định và hỗ trợ thi công hệ thống cấp điện tại các vị trí giữa phòng.

Legrand là thương hiệu có nguồn gốc từ Pháp, chuyên phát triển các giải pháp hạ tầng điện và kỹ thuật số cho công trình dân dụng, thương mại và công nghiệp. Các hệ thống hộp âm sàn của hãng được thiết kế đồng bộ theo từng số lượng mô-đun, giúp người dùng lựa chọn và lắp đặt phụ kiện phù hợp với cấu hình công trình.

2) Ưu điểm và tính năng nổi bật

• Thiết kế dành cho hộp Pop-up 4 mô-đun, tạo vị trí lắp đặt đồng bộ và chắc chắn trong sàn bê tông.
• Kết cấu bằng kim loại giúp đế duy trì hình dạng ổn định trong quá trình bố trí đường ống, hoàn thiện sàn và lắp hộp phía trên.
• Kích thước khoang lắp 100 x 100 mm, phù hợp với cấu hình hộp Pop-up 4 mô-đun thuộc cùng hệ sản phẩm.
• Yêu cầu chiều sâu lắp đặt tối thiểu 60 mm, thuận tiện cho việc xác định cao độ và chuẩn bị kết cấu sàn.
• Có vị trí đưa ống luồn dây đường kính 20 mm vào bên trong đế, hỗ trợ tổ chức tuyến cáp điện gọn gàng.
• Được cung cấp kèm nắp bảo vệ, giúp hạn chế vữa, bê tông và bụi xây dựng lọt vào khoang đế trong quá trình thi công.
• Tạo điểm cố định thuận tiện để lắp hộp Pop-up sau khi bề mặt sàn đã được hoàn thiện.

Thông tin kỹ thuật đã xác minh

Đặc tính	Thông tin
Loại sản phẩm	Đế âm cho hộp Pop-up lắp sàn bê tông
Mã hàng	54001
Mã tham chiếu của hãng	054001
Số lượng mô-đun	4 mô-đun
Vật liệu đế	Kim loại
Kiểu lắp đặt	Lắp âm trong sàn bê tông
Chiều sâu lắp đặt tối thiểu	60 mm
Kích thước khoang lắp	100 x 100 mm
Đường kính đầu vào ống luồn dây	20 mm
Nắp bảo vệ khi thi công	Có kèm theo
Mã EAN	3245060540012
Hạn chế cấu hình	Không cho phép sử dụng ổ cắm dữ liệu

3) Chức năng, nguyên lý lắp đặt và ứng dụng

Chức năng của đế âm Legrand 54001

Đế âm sàn Legrand 54001 có chức năng tạo một khoang kỹ thuật cố định trong sàn bê tông để tiếp nhận hộp Pop-up 4 mô-đun. Khoang này đồng thời là nơi tập trung đầu ống luồn dây, bảo vệ phần dây dẫn bên dưới và tạo bề mặt gá lắp ổn định cho hộp âm sàn phía trên.

Sản phẩm không thực hiện chức năng đóng cắt, bảo vệ hoặc phân phối điện. Hiệu quả sử dụng của đế phụ thuộc vào việc lựa chọn đúng hộp Pop-up, cơ phận điện và phụ kiện tương thích theo cấu hình của Legrand.

Nguyên lý lắp đặt

Trong giai đoạn chuẩn bị sàn, đế được đặt đúng vị trí dự kiến bố trí ổ cắm, căn chỉnh theo cao độ hoàn thiện và cố định chắc chắn. Ống luồn dây điện được đưa vào đế qua vị trí đầu vào phù hợp, sau đó nắp bảo vệ được giữ nguyên khi đổ hoặc hoàn thiện bê tông.

Khi mặt sàn đã hoàn thiện, nắp bảo vệ được tháo ra để lắp hộp ổ cắm âm sàn Pop-up 4 mô-đun. Dây dẫn từ ống chờ được đấu vào các cơ phận điện theo sơ đồ của thiết bị. Toàn bộ quá trình đấu nối phải được thực hiện khi nguồn điện đã được cô lập và bởi người có chuyên môn.

Ứng dụng phù hợp

• Lắp điểm cấp điện giữa phòng làm việc hoặc khu vực bố trí bàn họp.
• Hệ thống điện âm sàn tại văn phòng, trung tâm thương mại, khách sạn và phòng hội nghị.
• Công trình cần giấu đường dây bên dưới sàn và chỉ mở hộp điện khi sử dụng.
• Các vị trí không thuận tiện kéo dây từ tường hoặc cột đến thiết bị sử dụng điện.
• Lắp đồng bộ với hộp Pop-up Legrand 4 mô-đun tương thích.

Nhà sản xuất lưu ý cấu hình này không cho phép sử dụng ổ cắm dữ liệu. Khi cần lắp mạng, điện thoại hoặc các kết nối tín hiệu, người dùng cần lựa chọn loại hộp âm sàn và phụ kiện khác được Legrand chỉ định cho mục đích đó.

4) Cam kết và nơi mua hàng

Khi lựa chọn đế âm, cần kiểm tra đúng mã Legrand 54001, số lượng 4 mô-đun, loại sàn thi công và khả năng tương thích với hộp Pop-up dự kiến lắp đặt. Việc dùng sai đế hoặc sai số lượng mô-đun có thể khiến hộp phía trên không thể cố định đúng kỹ thuật.

Khách hàng có thể đặt mua Đế âm kim loại loại 4 mô-đun Legrand 54001 chính hãng tại thietbicodien để được tư vấn kiểm tra cấu hình, lựa chọn hộp Pop-up đồng bộ, nhận báo giá theo số lượng và hỗ trợ chuẩn bị vật tư cho công trình.

Câu hỏi thường gặp (FAQ)

Legrand 54001 có phải là một bộ hộp âm sàn hoàn chỉnh không?

Không. Legrand 54001 chỉ là đế âm kim loại lắp trong sàn bê tông. Sản phẩm chưa bao gồm hộp Pop-up, ổ cắm, công tắc hoặc các cơ phận điện 4 mô-đun.

Đế âm Legrand 54001 được sử dụng cho loại sàn nào?

Sản phẩm được thiết kế để lắp âm trong sàn bê tông. Đối với sàn nâng hoặc lắp trên mặt bàn, cần sử dụng bộ phụ kiện lắp đặt phù hợp khác của Legrand.

Legrand 54001 lắp được bao nhiêu mô-đun?

Đế được thiết kế cho cấu hình 4 mô-đun. Hộp Pop-up và cơ phận đi kèm phải có kích thước, số mô-đun tương thích với đế.

Chiều sâu cần chuẩn bị để lắp đế 54001 là bao nhiêu?

Chiều sâu lắp đặt tối thiểu được nhà sản xuất công bố là 60 mm. Khi thi công thực tế, cần tính thêm kết cấu hoàn thiện sàn và yêu cầu lắp đặt của hộp Pop-up phía trên.

Đế âm 54001 sử dụng ống luồn dây kích thước nào?

Đế có đầu vào dành cho ống luồn dây đường kính 20 mm. Cần bố trí tuyến ống đúng hướng trước khi cố định đế và đổ bê tông.

Có thể lắp ổ cắm mạng trong cấu hình Legrand 54001 không?

Không. Tài liệu sản phẩm nêu rõ cấu hình này không cho phép sử dụng ổ cắm dữ liệu. Người dùng cần chọn loại hộp và phụ kiện chuyên dụng khác khi có nhu cầu lắp mạng hoặc tín hiệu.

Nắp bảo vệ đi kèm đế âm có tác dụng gì?

Nắp bảo vệ che khoang đế trong quá trình xây dựng, giúp hạn chế bê tông, vữa và bụi lọt vào bên trong. Nắp được tháo ra khi tiến hành lắp hộp Pop-up sau khi sàn đã hoàn thiện.
