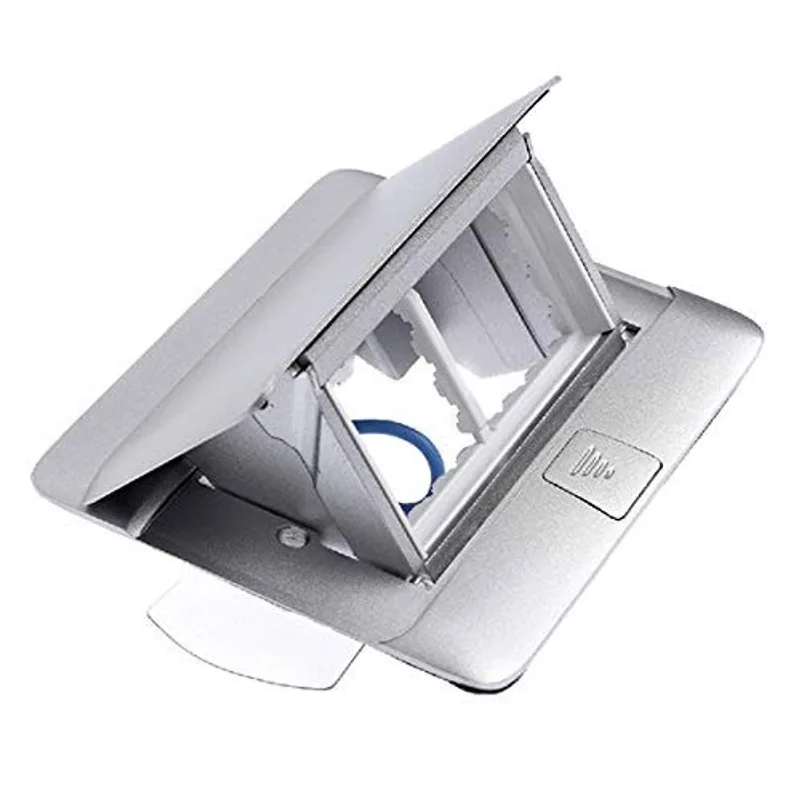

Hộp âm sàn 4 mô-đun (chưa gồm đế và thiết bị) Legrand 54011

Hộp âm sàn 4 mô-đun Legrand 54011 – Giới thiệu và nguồn gốc thương hiệu

Hộp âm sàn 4 mô-đun Legrand 54011 là hộp pop-up âm sàn dạng bật mở, được thiết kế để tích hợp các cơ cấu điện, mạng hoặc tín hiệu ngay tại khu vực sử dụng. Sản phẩm có kết cấu một khoang, kiểu dáng siêu mỏng và bề mặt nhôm mờ, giúp hệ thống ổ cắm hòa hợp với sàn khi đóng và thuận tiện tiếp cận khi mở. Đây là phiên bản chưa lắp thiết bị đầu cuối và chưa gồm phụ kiện lắp đặt dành riêng cho từng loại sàn.

Legrand là thương hiệu có lịch sử phát triển từ năm 1904 tại Limoges, Pháp, hiện chuyên cung cấp các giải pháp hạ tầng điện và hạ tầng số cho công trình dân dụng, thương mại, công nghiệp và trung tâm dữ liệu. Các sản phẩm của hãng được chú trọng về tính đồng bộ, độ an toàn, khả năng lắp đặt linh hoạt và thiết kế phù hợp với kiến trúc hiện đại.

Ưu điểm và tính năng nổi bật của Legrand 54011

• Thiết kế pop-up siêu mỏng, chỉ để lộ mặt nhôm gọn gàng trên sàn khi hộp ở trạng thái đóng.
• Cung cấp không gian lắp đặt 4 mô-đun thiết bị, phù hợp để bố trí ổ cắm điện hoặc kết hợp nguồn điện với ổ cắm tín hiệu.
• Bề mặt bằng nhôm hoàn thiện mờ, mang lại vẻ hiện đại và dễ phối hợp với nội thất văn phòng, phòng họp hoặc khu vực thương mại.
• Cơ cấu mở mềm kết hợp khóa Push and Slide, hạn chế tình trạng hộp vô tình bật mở do người sử dụng giẫm hoặc va chạm lên nút mở.
• Có thể lắp trên sàn bê tông hoặc sàn nâng khi sử dụng đúng hộp đế hoặc bộ phụ kiện lắp đặt tương ứng.
• Tương thích với các cơ cấu điện và truyền dữ liệu thuộc dòng Legrand Mosaic hoặc Arteor.
• Cho phép tùy biến cấu hình theo nhu cầu thực tế thay vì bị giới hạn bởi một tổ hợp ổ cắm cố định.

Các đặc điểm về thiết kế, cơ cấu mở, số mô-đun, vật liệu và phương thức lắp đặt được công bố trong catalogue và tài liệu kỹ thuật chính thức của Legrand.

Thông số và đặc tính kỹ thuật đã xác thực

Đặc tính	Thông tin
Mã sản phẩm	054011 / 54011
Loại sản phẩm	Hộp pop-up âm sàn chưa trang bị thiết bị
Số khoang	1 khoang
Sức chứa	4 mô-đun
Hình dạng	Chữ nhật
Vật liệu và hoàn thiện	Nhôm, bề mặt mờ
Kích thước bề mặt	142,5 x 120 mm
Độ dày phần nổi khi đóng	5 mm
Chiều sâu lắp âm	57 mm
Cấp bảo vệ vỏ	IP30 khi mở, IP40 khi đóng
Khả năng chịu va đập	IK07
Vị trí lắp đặt	Sàn bê tông hoặc sàn nâng trong khu vực khô
Thiết bị tương thích	Cơ cấu Mosaic hoặc Arteor
Phụ kiện cho sàn bê tông	Hộp đế kim loại 4 mô-đun Legrand 54001, đặt mua riêng
Phụ kiện cho sàn nâng	Bộ lắp đặt 4 mô-đun Legrand 54006, đặt mua riêng

Thông số kích thước, cấp bảo vệ, khả năng chịu va đập và mã phụ kiện tương ứng được tổng hợp từ trang sản phẩm cùng datasheet F01367EN/05 của Legrand.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của hộp âm sàn

Hộp âm sàn Legrand 54011 tạo một điểm truy cập nguồn điện và tín hiệu ngay trên mặt sàn. Sau khi được lắp thêm cơ cấu phù hợp, hộp có thể cung cấp ổ cắm điện hoặc kết hợp ổ cắm điện với các đầu nối mạng, dữ liệu và âm thanh hình ảnh trong phạm vi 4 mô-đun.

Bản thân 54011 là bộ vỏ và cơ cấu nâng, không phải ổ cắm điện hoàn chỉnh. Người dùng cần lựa chọn thiết bị Mosaic hoặc Arteor và phụ kiện lắp âm tương ứng với kết cấu sàn của công trình. Đối với đường truyền dữ liệu, tài liệu Legrand yêu cầu lắp trên sàn nâng cùng bộ phụ kiện chuyên dụng; cấu hình âm trong sàn bê tông được chỉ định chủ yếu cho nguồn điện.

Nguyên lý hoạt động của cơ cấu pop-up

Khi đóng, nắp hộp nằm gần phẳng với bề mặt sàn và được khóa để hạn chế mở ngoài ý muốn. Người dùng nhấn vào nút mở để giải phóng khóa an toàn, sau đó kéo hoặc trượt nút theo cơ cấu hướng dẫn; phần mang thiết bị sẽ nâng lên và tự khóa ở vị trí sử dụng. Khi cần đóng, người dùng thao tác lại nút khóa rồi hạ phần pop-up xuống mặt sàn.

Cơ cấu này giúp các ổ cắm chỉ xuất hiện khi cần sử dụng, đồng thời giảm tình trạng dây nguồn phải kéo từ tường qua lối đi. Việc lắp đặt, đấu nối và tiếp địa phần kim loại phải được thực hiện bởi kỹ thuật viên có chuyên môn, tuân thủ sơ đồ của thiết bị điện được lựa chọn.

Ứng dụng thực tế

• Bàn làm việc và cụm workstation trong văn phòng sử dụng sàn nâng.
• Phòng họp, phòng đào tạo, trung tâm hội nghị và khu vực làm việc nhóm.
• Sảnh giao dịch, showroom, cửa hàng và không gian thương mại.
• Khu vực cần bố trí ổ cắm giữa phòng nhưng không muốn kéo dây từ tường.
• Công trình cần kết hợp linh hoạt nguồn điện, mạng và tín hiệu trong cùng một điểm đấu nối.

Với cấu hình 4 mô-đun, sản phẩm có thể lắp hai ổ cắm điện phù hợp hoặc kết hợp một ổ cắm điện với các mô-đun mạng tùy theo tiêu chuẩn cơ cấu được lựa chọn và điều kiện lắp đặt thực tế.

Cam kết chính hãng và nơi mua Legrand 54011

Khi đặt mua Legrand 54011 chính hãng, khách hàng cần kiểm tra đúng mã sản phẩm, màu hoàn thiện, số mô-đun và xác định trước loại sàn để lựa chọn đúng hộp đế 54001 hoặc bộ lắp đặt sàn nâng 54006. Các cơ cấu ổ cắm điện, mạng và tín hiệu Mosaic hoặc Arteor cũng cần được đặt riêng theo cấu hình sử dụng.

Để được tư vấn cấu hình, kiểm tra phụ kiện tương thích và nhận báo giá sản phẩm chính hãng, hãy liên hệ mua hàng tại thietbicodien. Chúng tôi hỗ trợ lựa chọn đồng bộ hộp pop-up, đế âm, bộ lắp đặt và thiết bị đầu cuối phù hợp với yêu cầu của từng công trình.

Câu hỏi thường gặp (FAQ)

Legrand 54011 có kèm ổ cắm điện hay thiết bị mạng không?

Không. Mã 54011 là hộp pop-up 4 mô-đun chưa trang bị cơ cấu điện hoặc dữ liệu. Ổ cắm Mosaic, Arteor và các phụ kiện liên quan cần được lựa chọn, đặt mua riêng.

Hộp âm sàn 54011 có kèm đế âm không?

Không. Khi lắp trong sàn bê tông, sản phẩm sử dụng hộp đế kim loại 4 mô-đun 54001. Khi lắp trên sàn nâng, sản phẩm sử dụng bộ lắp đặt 4 mô-đun 54006.

Legrand 54011 lắp được trên những loại sàn nào?

Sản phẩm có thể lắp trên sàn bê tông hoặc sàn nâng trong môi trường khô. Mỗi loại sàn yêu cầu phụ kiện lắp đặt riêng và cần được chuẩn bị đúng từ giai đoạn thi công.

Có thể lắp ổ cắm mạng RJ45 trong hộp 54011 không?

Có thể lắp mô-đun dữ liệu tương thích của Mosaic hoặc Arteor khi sử dụng cấu hình sàn nâng và bộ phụ kiện phù hợp. Tài liệu kỹ thuật của Legrand không chỉ định sử dụng đường dữ liệu trong cấu hình hộp đế sàn bê tông.

Cơ cấu Push and Slide có tác dụng gì?

Cơ cấu Push and Slide giúp khóa nắp khi hộp đang đóng, hạn chế việc sản phẩm vô tình bật mở do chân người dùng hoặc vật thể va chạm lên bề mặt. Khi cần sử dụng, người dùng thao tác nút để mở khóa và nâng cụm thiết bị lên.

Hộp 4 mô-đun Legrand 54011 phù hợp với khu vực nào?

Sản phẩm phù hợp với văn phòng, phòng họp, showroom, sảnh giao dịch và các không gian thương mại cần đưa nguồn điện hoặc tín hiệu đến vị trí giữa phòng mà vẫn giữ bề mặt sàn gọn gàng.

Cần lưu ý gì khi vệ sinh và sử dụng sản phẩm?

Nên sử dụng sản phẩm tại khu vực khô, đóng hộp sau khi sử dụng và chỉ lau phần bên ngoài bằng khăn ẩm đã vắt kỹ. Không sử dụng chất mài mòn và không để nước tiếp xúc với các bộ phận mang điện bên trong.
