Hộp âm sàn 6 (2x3) mô-đun (chưa gồm đế và thiết bị) Legrand 54017

1. Giới thiệu Hộp âm sàn 6 (2x3) mô-đun Legrand 54017

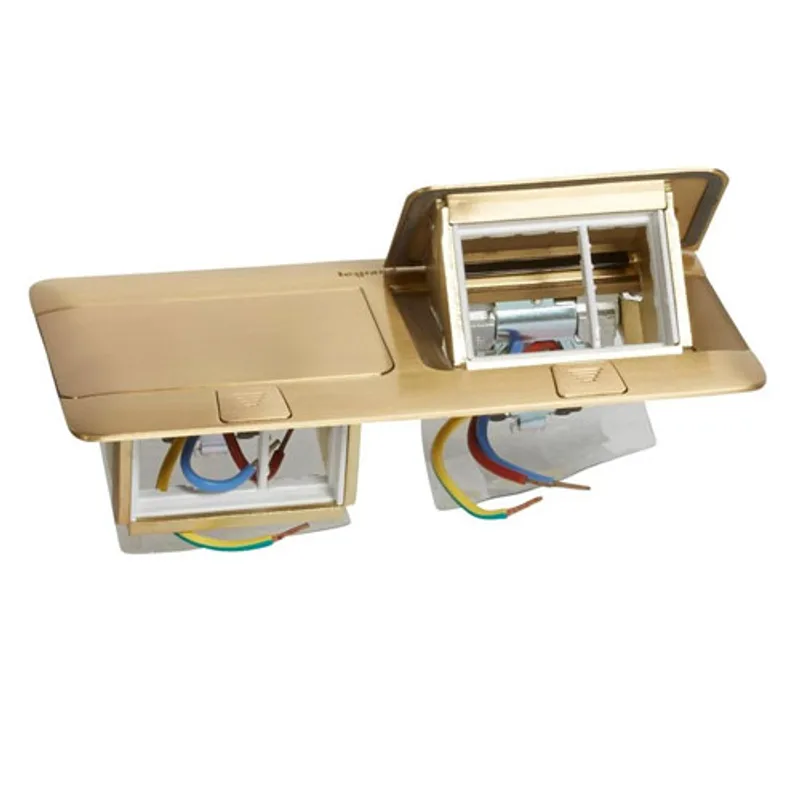

Hộp âm sàn 6 (2x3) mô-đun Legrand 54017 là hộp bật mở dạng pop-up thuộc hệ giải pháp cấp nguồn và kết nối tại vị trí làm việc của Legrand. Sản phẩm có hai khoang, mỗi khoang bố trí 3 mô-đun, giúp đưa ổ cắm điện hoặc thiết bị kết nối lên ngay trên mặt sàn khi cần sử dụng.

Legrand là thương hiệu chuyên về hạ tầng điện và hạ tầng số cho công trình dân dụng, thương mại và công nghiệp. Các giải pháp hộp âm sàn của hãng được phát triển nhằm tạo điểm cấp điện gọn gàng, thuận tiện và hài hòa với kiến trúc nội thất hiện đại.

Mã hàng 54017, mã tham chiếu đầy đủ 054017, có bề mặt hoàn thiện màu đồng thau xước. Đây là phiên bản hộp rỗng chưa bao gồm đế lắp đặt, ổ cắm điện, ổ mạng hoặc các cơ cấu chức năng bên trong; người dùng cần lựa chọn phụ kiện tương thích theo loại sàn và nhu cầu sử dụng thực tế.

2. Ưu điểm và tính năng nổi bật

• Cấu hình 6 mô-đun dạng 2x3 cung cấp hai khoang lắp thiết bị riêng biệt, thuận tiện bố trí nhiều chức năng tại cùng một vị trí.
• Thiết kế pop-up siêu mỏng với phần mặt nổi thấp khi đóng, giúp sản phẩm tích hợp gọn vào không gian sàn.
• Bề mặt hoàn thiện đồng thau xước tạo vẻ trang nhã, phù hợp với văn phòng, phòng họp, khách sạn, showroom và các công trình có yêu cầu cao về thẩm mỹ.
• Cơ chế mở Push and Slide giúp hạn chế tình trạng hộp bị bật mở ngoài ý muốn do va chạm hoặc giẫm chân.
• Có thể lắp trên sàn bê tông hoặc sàn nâng khi sử dụng đúng đế âm hoặc bộ phụ kiện lắp đặt tương ứng.
• Tương thích với các cơ cấu điện và truyền thông thuộc dòng Mosaic hoặc Arteor của Legrand theo bảng tương thích của nhà sản xuất.
• Kết cấu hộp hỗ trợ việc đưa nguồn điện đến gần bàn làm việc, giảm nhu cầu sử dụng dây nối kéo dài trên mặt sàn.
• Hệ thống phải được nối đất trong quá trình lắp đặt để bảo đảm yêu cầu an toàn điện.

Đặc tính kỹ thuật đã được xác nhận

Đặc tính	Thông tin
Mã tham chiếu	054017
Cấu hình	6 mô-đun, bố trí 2x3 mô-đun
Số khoang	2 khoang
Kiểu sản phẩm	Hộp âm dạng pop-up, loại gập mở
Trạng thái cung cấp	Hộp rỗng, chưa trang bị cơ cấu chức năng
Hoàn thiện bề mặt	Đồng thau xước
Hình dạng	Chữ nhật
Kích thước mặt hộp	230 x 120 mm
Độ dày phần mặt khi đóng	5 mm
Chiều sâu hộp rỗng	57 mm
Vị trí lắp đặt	Sàn bê tông hoặc sàn nâng
Bộ lắp sàn nâng tương thích	054007
Đế âm kim loại cho sàn bê tông	054002
Đế âm nhựa cho sàn bê tông	650331
Kích thước khoét sàn nâng	108 x 218 mm, dung sai ±1 mm
Chiều dày sàn nâng phù hợp	Trên 15 mm và dưới 40 mm
Cấp bảo vệ	IP30 khi mở, IP40 khi đóng
Khả năng chịu va đập	IK07
Tải trọng thẳng đứng	1500 N khi mở, 3000 N khi đóng
Tiêu chuẩn liên quan	NFC 61-314, EN 60670-1, EN 60670-23

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của hộp âm sàn

Hộp âm sàn Legrand 54017 tạo một điểm lắp đặt thiết bị điện ngay trên sàn, cho phép người sử dụng tiếp cận nguồn điện và các cổng kết nối tại vị trí thuận tiện. Hai khoang 3 mô-đun có thể được cấu hình bằng những cơ cấu tương thích như ổ cắm điện, ổ mạng hoặc thiết bị âm thanh và hình ảnh, tùy phương án lắp đặt.

Bản thân sản phẩm là phần khung và cơ cấu đóng mở, không phải ổ cắm điện hoàn chỉnh. Để đưa vào sử dụng, hộp cần được kết hợp với đế âm hoặc bộ lắp sàn nâng, cơ cấu chức năng, dây dẫn và các phụ kiện đúng chủng loại.

Nguyên lý đóng mở

Khi hộp ở trạng thái đóng, cơ cấu cửa được khóa nhằm hạn chế việc tự bật lên. Người dùng nhấn nút để mở khóa an toàn, sau đó kéo nút theo cơ chế nhấn và trượt; phần cửa sẽ nâng lên và tự khóa tại vị trí mở.

Khi cần đóng hộp, người dùng tiếp tục nhấn và kéo nút để giải phóng khóa, sau đó hạ phần cửa về vị trí ngang với mặt sàn. Cơ chế này giúp các ổ cắm và cổng kết nối được che gọn khi không sử dụng.

Nguyên lý lắp đặt theo loại sàn

Với sàn bê tông, hộp được bắt vít lên đế âm tương thích đã bố trí trong lớp sàn. Theo tài liệu kỹ thuật của Legrand, cấu hình sàn bê tông dành cho chức năng cấp điện; không sử dụng thiết bị dữ liệu trong phương án này.

Với sàn nâng kỹ thuật, sản phẩm phải được lắp cùng bộ phụ kiện 054007. Phương án sàn nâng cho phép tổ chức đường điện, mạng và tín hiệu bên dưới mặt sàn, đồng thời đáp ứng yêu cầu về không gian uốn cáp dữ liệu. Việc sử dụng bộ lắp đặt là yêu cầu bắt buộc đối với sàn nâng.

Khi cấu hình ổ cắm điện, phần kim loại của hộp phải được nối đất. Toàn bộ nguồn điện phải được ngắt và kiểm tra hết điện trước khi đấu nối, tháo lắp hoặc bảo trì.

Ứng dụng thực tế

• Lắp đặt điểm cấp điện tại bàn làm việc trong văn phòng mở.
• Bố trí ổ điện và cổng mạng giữa phòng họp hoặc phòng hội nghị.
• Sử dụng tại quầy giao dịch, khu tiếp khách và khu vực trưng bày sản phẩm.
• Tích hợp kết nối trong khách sạn, trung tâm thương mại và công trình cao cấp.
• Trang bị cho hệ thống sàn nâng của trung tâm điều hành, phòng máy hoặc khu làm việc linh hoạt.
• Cấp nguồn gọn tại khu vực không thuận tiện lắp ổ cắm trên tường.

4. Cam kết và nơi mua hàng

Khi lựa chọn hộp âm sàn 6 mô-đun chính hãng, khách hàng cần kiểm tra đúng mã 054017, cấu hình 2x3 mô-đun và bề mặt đồng thau xước; đồng thời xác định trước loại sàn để lựa chọn đế âm hoặc bộ lắp đặt tương thích.

Đặt mua Legrand 54017 chính hãng tại thietbicodien để được tư vấn cấu hình hộp, đế âm, bộ lắp sàn nâng và cơ cấu chức năng phù hợp với bản vẽ cũng như nhu cầu sử dụng của công trình.

thietbicodien cam kết cung cấp sản phẩm đúng model, thông tin rõ ràng và hỗ trợ khách hàng lựa chọn đồng bộ phụ kiện, hạn chế nhầm lẫn giữa các phiên bản 3 mô-đun, 4 mô-đun, 6 mô-đun và 8 mô-đun.

Câu hỏi thường gặp (FAQ)

Legrand 54017 có bao gồm ổ cắm điện không?

Không. Sản phẩm là hộp pop-up 6 mô-đun chưa trang bị ổ cắm, ổ mạng hoặc cơ cấu chức năng. Các thiết bị bên trong và phụ kiện lắp đặt cần được đặt riêng.

Hộp Legrand 54017 có bao nhiêu vị trí lắp mô-đun?

Hộp có tổng cộng 6 mô-đun, được chia thành hai khoang, mỗi khoang bố trí 3 mô-đun.

Legrand 54017 lắp được trên những loại sàn nào?

Sản phẩm có thể lắp trên sàn bê tông hoặc sàn nâng. Sàn bê tông cần đế âm tương thích, còn sàn nâng phải sử dụng bộ lắp đặt 054007.

Đế âm sàn bê tông có đi kèm hộp 54017 không?

Không. Đế âm không nằm trong bộ sản phẩm. Có thể lựa chọn đế kim loại 054002 hoặc đế nhựa 650331 theo thiết kế công trình.

Có thể lắp ổ mạng RJ45 trong hộp âm sàn 54017 không?

Có thể lắp thiết bị dữ liệu tương thích khi hộp được bố trí trên sàn nâng và sử dụng đúng bộ lắp đặt. Tài liệu Legrand không cho phép sử dụng chức năng dữ liệu trong cấu hình lắp trên sàn bê tông.

Cơ chế Push and Slide có tác dụng gì?

Cơ chế này yêu cầu người dùng vừa nhấn mở khóa vừa kéo nút để nâng hoặc hạ cửa hộp, qua đó hạn chế hộp bị mở ngoài ý muốn do giẫm chân hoặc va chạm.

Hộp 54017 có phù hợp lắp tại văn phòng không?

Có. Cấu hình 6 mô-đun phù hợp cho bàn làm việc, phòng họp, quầy giao dịch và các khu vực cần bố trí nguồn điện hoặc kết nối ngay trên mặt sàn.

Cần lưu ý gì khi lắp đặt hộp âm sàn Legrand 54017?

Cần ngắt hoàn toàn nguồn điện trước khi thi công, sử dụng đúng phụ kiện theo loại sàn, nối đất phần kim loại của hệ thống và tuân thủ kích thước khoét sàn do Legrand quy định.
