Hộp âm sàn 8 (2x4) mô-đun (chưa gồm đế và thiết bị) Legrand 54018

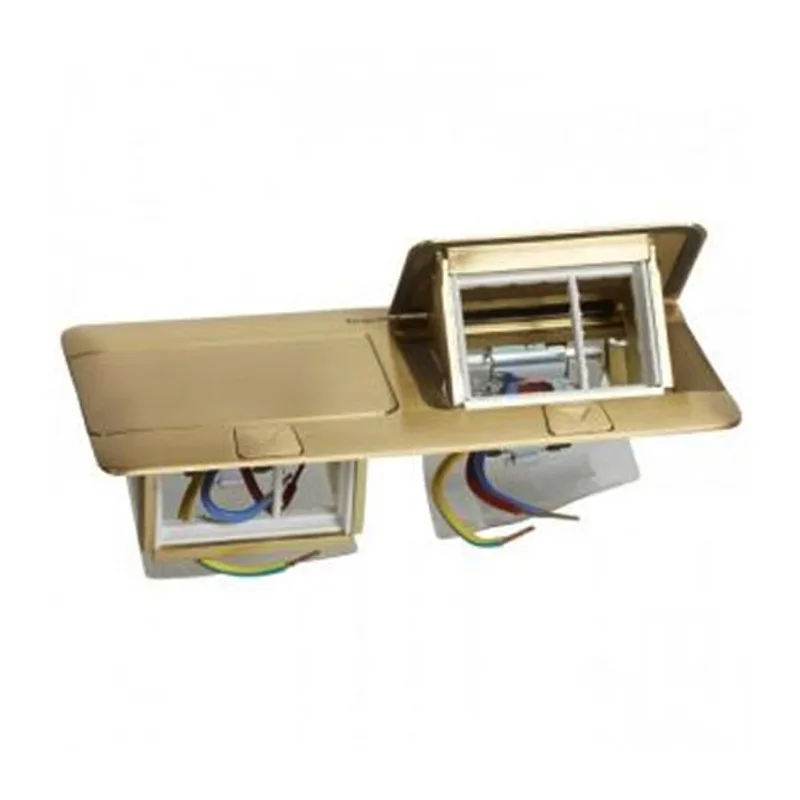

Hộp âm sàn 8 (2x4) mô-đun Legrand 54018 – giải pháp cấp điện âm sàn thẩm mỹ

Hộp âm sàn 8 (2x4) mô-đun Legrand 54018 là hộp pop-up âm sàn có thiết kế siêu mỏng, bề mặt hoàn thiện màu đồng xước và khả năng bố trí thiết bị theo hai cụm mô-đun. Sản phẩm giúp tạo điểm truy cập điện gọn gàng ngay tại vị trí sử dụng, phù hợp với những công trình yêu cầu cao về tính tiện nghi và thẩm mỹ.

Mã hàng 54018 thuộc hệ thống hộp âm sàn của Legrand, thương hiệu có nguồn gốc từ Pháp và chuyên cung cấp các giải pháp hạ tầng điện, dữ liệu và điều khiển cho công trình dân dụng, thương mại và công nghiệp. Sản phẩm được thiết kế đồng bộ với cơ phận Mosaic hoặc Arteor, giúp kỹ sư dễ xây dựng cấu hình cấp điện và kết nối theo nhu cầu thực tế.

Đây là phiên bản hộp chưa trang bị đế âm và các cơ phận điện bên trong. Khi thi công, người dùng cần lựa chọn đúng hộp đế cho sàn bê tông hoặc bộ phụ kiện dành cho sàn nâng, đồng thời lắp thêm ổ cắm và thiết bị tương thích.

Ưu điểm và tính năng nổi bật của Legrand 54018

Thiết kế pop-up siêu mỏng, hài hòa với mặt sàn

Khi đóng, hộp âm sàn dạng pop-up nằm gọn trên bề mặt, hạn chế ảnh hưởng đến không gian sử dụng. Lớp hoàn thiện đồng xước tạo vẻ sang trọng, thích hợp với văn phòng điều hành, phòng họp, khách sạn, khu thương mại và các công trình có yêu cầu cao về thiết kế nội thất.

Cơ cấu mở êm và khóa hạn chế thao tác ngoài ý muốn

Sản phẩm sử dụng cơ cấu mở mềm kết hợp hệ thống khóa nhấn và trượt. Cấu trúc này giúp nắp hộp không bật mở đột ngột, đồng thời hạn chế tình trạng vô tình mở hộp khi có người đi lại hoặc tác động bằng chân lên bề mặt.

Bố trí thiết bị linh hoạt theo hai cụm mô-đun

Cấu hình 8 mô-đun bố trí 2x4 cho phép tổ chức nhiều thiết bị trên cùng một điểm truy cập. Tùy phương án thiết kế, hộp có thể được hoàn thiện bằng ổ cắm điện, ổ mạng hoặc cơ phận âm thanh – hình ảnh tương thích, giúp giảm số lượng điểm hộp riêng lẻ và giữ mặt sàn thông thoáng.

Đồng bộ với hệ thiết bị Mosaic và Arteor

Khung lắp của sản phẩm được thiết kế để sử dụng với cơ phận Mosaic hoặc Arteor. Nhờ đó, đơn vị thi công có thể lựa chọn ổ cắm và đầu nối theo yêu cầu của từng dự án mà vẫn duy trì tính đồng bộ về kích thước, khả năng lắp ghép và thẩm mỹ.

Lắp được trên sàn bê tông và sàn nâng

Legrand 54018 có thể triển khai trên hai loại kết cấu sàn phổ biến. Với sàn bê tông, hộp được lắp cùng đế âm tương ứng; với sàn nâng kỹ thuật, sản phẩm cần sử dụng bộ phụ kiện kẹp và cách điện chuyên dụng để cố định chắc chắn vào tấm sàn.

Thông số và đặc tính nhận diện

Hạng mục	Thông tin
Mã sản phẩm	0 540 18 / 54018
Loại sản phẩm	Hộp pop-up âm sàn chưa trang bị cơ phận
Số mô-đun	8 mô-đun, bố trí 2x4
Số khoang lắp	2 khoang
Bề mặt hoàn thiện	Đồng xước
Kích thước bề mặt hộp	120 x 275 mm
Cơ phận tương thích	Thiết bị Mosaic hoặc Arteor phù hợp
Lắp trên sàn bê tông	Sử dụng đế âm 0 540 03
Lắp trên sàn nâng	Sử dụng bộ phụ kiện 0 540 08
Kích thước khoét sàn nâng	108 ±1 x 263 ±1 mm
Cơ cấu vận hành	Mở mềm, khóa nhấn và trượt
Tiêu chuẩn được công bố	IEC 60670-23, IEC 60884-1 và NF C 61-314
Phạm vi cung cấp	Chưa gồm đế lắp đặt và các thiết bị điện, dữ liệu hoặc âm thanh – hình ảnh

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của hộp âm sàn Legrand 54018

Hộp âm sàn Legrand 54018 có chức năng tạo vị trí lắp đặt tập trung cho các cơ phận điện và kết nối ngay trên mặt sàn. Bản thân hộp không phải là thiết bị đóng cắt, bảo vệ hoặc ổ cắm hoàn chỉnh; đây là phần vỏ, khung cơ khí và cơ cấu nâng dùng để chứa các thiết bị được lựa chọn riêng.

Sau khi hoàn thiện đúng cấu hình, hệ thống có thể cung cấp điểm lấy điện tại bàn làm việc, bàn họp hoặc khu vực sử dụng thiết bị mà không phải kéo dây từ tường. Với phương án sàn nâng phù hợp, hộp còn có thể tích hợp các đầu nối dữ liệu và âm thanh – hình ảnh, tùy thuộc cơ phận được lắp và thiết kế hạ tầng của công trình.

Nguyên lý mở và đóng hộp

Khi hộp ở trạng thái đóng, cơ cấu khóa giữ phần nắp nằm ổn định trên mặt sàn. Người dùng nhấn vào nút điều khiển để giải phóng khóa, sau đó thực hiện thao tác kéo hoặc trượt theo cơ cấu của hộp. Bộ phận nâng giúp nắp mở lên từ từ và khóa cụm thiết bị tại vị trí sử dụng.

Để đóng hộp, người dùng thao tác lại trên nút khóa nhằm giải phóng cơ cấu giữ, sau đó hạ phần pop-up xuống. Cơ chế này vừa tạo sự thuận tiện khi sử dụng vừa hạn chế mở hộp ngoài ý muốn do tác động thông thường trên mặt sàn.

Nguyên lý lắp đặt và hoàn thiện hệ thống

Trên sàn bê tông, đế âm được định vị trước khi hoàn thiện bề mặt sàn và dùng làm kết cấu liên kết cho hộp pop-up. Trên sàn nâng, bộ phụ kiện chuyên dụng kẹp trực tiếp vào tấm sàn, đồng thời tạo vùng cách điện và vị trí giữ cáp phù hợp.

Sau khi phần đế hoặc bộ gá đã được cố định, kỹ thuật viên đưa cáp vào hộp, đấu nối với các cơ phận Mosaic hoặc Arteor rồi gắn cơ phận lên khung. Việc đấu nối điện, nối đất và quản lý cáp phải được thực hiện theo sơ đồ thiết kế, hướng dẫn của nhà sản xuất và quy định an toàn điện áp dụng tại công trình.

Ứng dụng tiêu biểu

• Tạo điểm cấp điện âm sàn cho phòng họp, bàn hội nghị và khu vực trình chiếu.
• Lắp dưới cụm bàn làm việc tại văn phòng mở hoặc trung tâm điều hành.
• Bố trí ổ cắm tại quầy dịch vụ, showroom, khu thương mại và không gian tiếp khách.
• Ứng dụng trong khách sạn, căn hộ cao cấp và công trình cần hạn chế dây điện đi nổi.
• Tích hợp điện, mạng hoặc đầu nối âm thanh – hình ảnh theo cấu hình thiết bị tương thích.

Cam kết sản phẩm và nơi mua Legrand 54018 chính hãng

Khi lựa chọn hộp âm sàn Legrand 54018 chính hãng, khách hàng cần kiểm tra đúng mã sản phẩm, màu hoàn thiện, số lượng mô-đun và loại phụ kiện lắp đặt tương ứng với kết cấu sàn. Việc dùng đúng đế âm hoặc bộ phụ kiện dành cho sàn nâng giúp bảo đảm khả năng lắp ghép, độ ổn định cơ khí và sự đồng bộ của toàn hệ thống.

Để được tư vấn cấu hình gồm hộp pop-up, đế âm, bộ gá và cơ phận Mosaic hoặc Arteor phù hợp, hãy đặt mua tại thietbicodien. Website cung cấp thiết bị điện chính hãng, hỗ trợ kiểm tra đúng model và lựa chọn phụ kiện tương thích theo yêu cầu của từng dự án.

Câu hỏi thường gặp (FAQ)

Legrand 54018 có đi kèm đế âm và ổ cắm không?

Không. Model 54018 là hộp pop-up chưa trang bị đế lắp đặt và các cơ phận điện, mạng hoặc âm thanh – hình ảnh. Các thành phần này cần được lựa chọn riêng theo kết cấu sàn và nhu cầu sử dụng.

Hộp 54018 sử dụng đế âm nào khi lắp trên sàn bê tông?

Khi lắp trên sàn bê tông, sản phẩm được sử dụng cùng đế âm Legrand mã 0 540 03. Đế cần được định vị và bảo vệ phù hợp trong quá trình thi công, trước khi lắp cụm hộp pop-up hoàn thiện.

Muốn lắp Legrand 54018 trên sàn nâng cần phụ kiện gì?

Đối với sàn nâng kỹ thuật, cần sử dụng bộ phụ kiện lắp đặt mã 0 540 08. Bộ phụ kiện này tạo vị trí cố định, cách điện và giữ hộp trên tấm sàn theo cấu hình của nhà sản xuất.

Legrand 54018 tương thích với dòng thiết bị nào?

Hộp được thiết kế để lắp các cơ phận Legrand Mosaic và Arteor phù hợp. Số lượng và loại cơ phận phải được tính toán theo kích thước mô-đun, chức năng cần dùng và phương án đi cáp.

Hộp có thể dùng để lắp cả ổ điện và ổ mạng không?

Có thể, tùy theo cấu hình lắp đặt và các cơ phận tương thích được lựa chọn. Với hệ thống sàn nâng được thiết kế đúng, người dùng có thể bố trí kết hợp nguồn điện, ổ mạng hoặc đầu nối âm thanh – hình ảnh trong các khoang của hộp.

Cơ cấu khóa nhấn và trượt có tác dụng gì?

Cơ cấu này giúp giữ hộp ổn định khi đóng hoặc mở và giảm khả năng nắp bị bật lên do vô tình giẫm hoặc tác động lên bề mặt. Người dùng cần thực hiện đúng thao tác trên nút khóa trước khi nâng hoặc hạ hộp.

Legrand 54018 phù hợp với những công trình nào?

Sản phẩm phù hợp với văn phòng, phòng họp, khách sạn, showroom, trung tâm thương mại, khu điều hành và các không gian cần bố trí ổ cắm điện âm sàn thẩm mỹ gần vị trí sử dụng.
