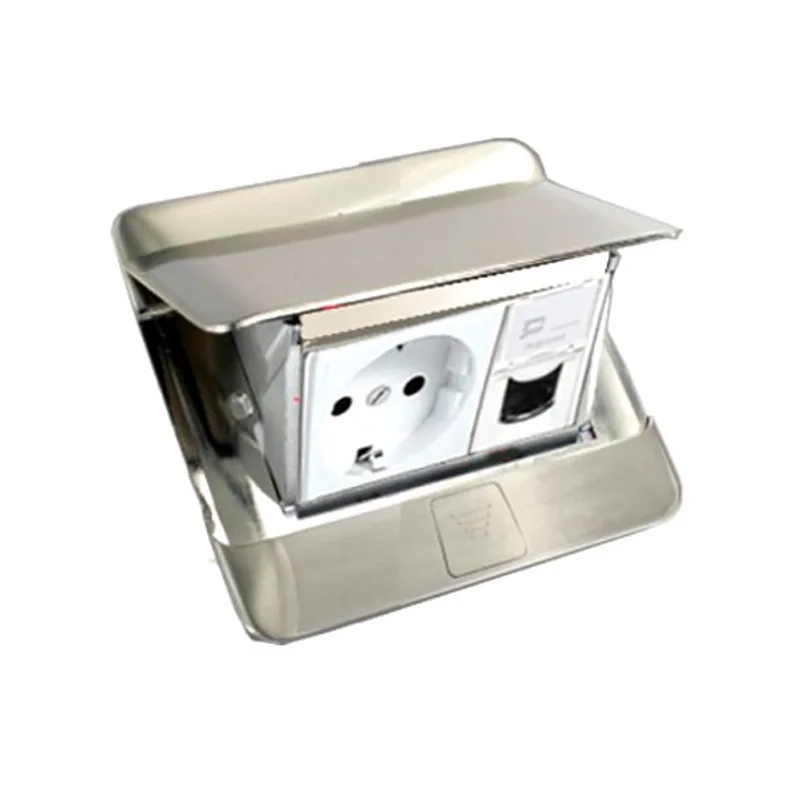

Hộp âm sàn 3 mô-đun (chưa gồm đế và thiết bị) Legrand 54020

1) Giới thiệu Hộp âm sàn 3 mô-đun Legrand 54020

Hộp âm sàn 3 mô-đun Legrand 54020 là hộp kết nối dạng bật mở Pop-Up, được thiết kế để tích hợp các thiết bị điện và truyền thông ngay trên sàn hoặc bề mặt nội thất. Sản phẩm có mã đầy đủ Legrand 054020, bề mặt hoàn thiện kiểu thép không gỉ chải xước, phù hợp với những công trình yêu cầu cao về tính gọn gàng, thẩm mỹ và thuận tiện khi sử dụng.

Đây là phiên bản hộp rỗng có sức chứa 3 mô-đun, chưa bao gồm đế âm và thiết bị chức năng. Người dùng có thể lựa chọn công tắc, ổ cắm điện, ổ cắm mạng hoặc thiết bị tương thích theo nhu cầu thực tế của từng công trình.

Legrand là thương hiệu có nguồn gốc từ Limoges, Pháp, chuyên phát triển các giải pháp hạ tầng điện và kỹ thuật số cho nhà ở, văn phòng, khách sạn, trung tâm thương mại và công trình công nghiệp. Dòng hộp âm sàn Pop-Up của Legrand được thiết kế đồng bộ với các thiết bị đi dây Mosaic và Arteor, giúp việc cấu hình hệ thống linh hoạt hơn.

2) Ưu điểm và tính năng nổi bật của Legrand 54020

• Thiết kế Pop-Up siêu mỏng giúp hộp nằm gần như đồng mức với bề mặt sàn khi đóng, hạn chế vật cản và giảm nguy cơ vấp trong khu vực đi lại.
• Bề mặt thép không gỉ chải xước mang lại diện mạo hiện đại, dễ phối hợp với sàn đá, sàn gỗ, bàn họp và nội thất cao cấp.
• Cơ cấu mở nhẹ, hạn chế tiếng động, thuận tiện sử dụng trong văn phòng, phòng họp, khách sạn và không gian cần sự yên tĩnh.
• Khóa nhấn và trượt Push and Slide giúp hạn chế tình trạng hộp bị bật mở ngoài ý muốn khi người dùng vô tình giẫm lên nút mở.
• Khả năng lắp tối đa 3 mô-đun cho phép cấu hình ổ cắm điện, ổ mạng RJ45 hoặc các thiết bị tín hiệu phù hợp với hệ Mosaic và Arteor.
• Có thể lắp trên sàn bê tông bằng đế âm tương ứng hoặc trên sàn nâng bằng bộ phụ kiện lắp đặt chuyên dụng.
• Khi đóng, phần thiết bị được thu gọn bên dưới mặt hộp, góp phần bảo vệ đầu nối và duy trì sự ngăn nắp cho không gian.

Đặc tính kỹ thuật đã được công bố

Hạng mục	Thông tin
Mã sản phẩm	054020 / 54020
Loại sản phẩm	Hộp âm sàn dạng Pop-Up, chưa lắp thiết bị
Số mô-đun	3 mô-đun
Hoàn thiện bề mặt	Kiểu thép không gỉ chải xước
Kích thước mặt hộp	120 × 120 mm
Kích thước khoét sàn nâng	108 × 108 mm, dung sai ±1 mm
Điện áp danh định của hệ thống	250 V AC
Cấp bảo vệ chống va đập	IK07
Cấp bảo vệ của vỏ	IP30 khi mở, IP40 khi đóng
Khả năng chịu tải thẳng đứng	1500 N khi mở, 3000 N khi đóng
Thiết bị tương thích	Thiết bị đi dây Legrand Mosaic và Arteor phù hợp
Tiêu chuẩn được công bố cho dòng sản phẩm	NFC 61-314, EN 60670-1, EN 60670-23
Môi trường lắp đặt	Sàn khô, sàn nâng hoặc sàn bê tông với phụ kiện tương ứng
Phụ kiện đi kèm trong cấu hình bán	Không bao gồm đế âm và thiết bị chức năng

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của hộp âm sàn Legrand 54020

Hộp âm sàn Pop-Up 3 mô-đun tạo một điểm cấp điện hoặc kết nối tín hiệu ngay tại vị trí sử dụng mà không cần kéo dây nổi từ tường. Sau khi lắp các thiết bị phù hợp, hộp có thể phục vụ việc cấp nguồn cho máy tính, màn hình, máy chiếu, thiết bị hội nghị hoặc cung cấp kết nối mạng và tín hiệu tại bàn làm việc.

Sản phẩm chỉ đóng vai trò là khung hộp và cơ cấu đóng mở. Đế lắp đặt, ổ cắm điện, ổ mạng và các thiết bị chức năng cần được lựa chọn riêng theo cấu hình công trình. Việc sử dụng phụ kiện đồng bộ giúp bảo đảm thiết bị được cố định chắc chắn và dây dẫn được quản lý đúng kỹ thuật.

Nguyên lý đóng mở

Khi hộp ở trạng thái đóng, nắp được khóa sát với bề mặt sàn. Người dùng nhấn nút để giải phóng khóa an toàn, sau đó kéo nút theo cơ cấu trượt để nắp nâng lên. Khi mở hết hành trình, cơ cấu sẽ giữ hộp ở vị trí sử dụng ổn định. Muốn đóng lại, người dùng thực hiện thao tác nhấn và kéo để mở khóa, sau đó hạ nắp về vị trí ban đầu.

Cơ chế nhấn và trượt chống mở ngoài ý muốn giúp hộp không dễ bật lên chỉ bằng một lần chạm hoặc giẫm chân thông thường. Đây là ưu điểm quan trọng đối với các vị trí có mật độ đi lại cao.

Nguyên lý lắp đặt và kết nối

Đối với sàn bê tông, hộp được bắt vít trên đế âm dành cho cấu hình 3 mô-đun. Đế âm cần được đặt và che bảo vệ trước khi đổ bê tông để tránh vật liệu xây dựng lọt vào bên trong. Đối với sàn nâng, cần sử dụng bộ gá lắp tương ứng để cố định hộp vào tấm sàn.

Khi lắp ổ cắm điện, dây nguồn được đưa qua bộ phận giữ cáp, đấu nối vào thiết bị rồi cố định trên khung đỡ. Phần kim loại của hệ thống phải được nối đất theo hướng dẫn của nhà sản xuất. Việc lắp đặt cần do người có chuyên môn thực hiện sau khi đã cô lập và kiểm tra nguồn điện.

Trên sàn nâng, hộp có thể được cấu hình cho đường điện, mạng dữ liệu hoặc tín hiệu nghe nhìn. Với sàn bê tông, cần tuân thủ đúng phạm vi sử dụng và phương án đi dây trong tài liệu kỹ thuật của Legrand.

Ứng dụng tiêu biểu

• Lắp tại bàn họp để cung cấp nguồn điện và kết nối mạng cho máy tính, màn hình hoặc thiết bị hội nghị.
• Tạo điểm cấp điện giữa khu vực văn phòng mở mà không phải kéo ổ cắm nổi từ tường.
• Ứng dụng trong khách sạn, phòng hội nghị, showroom, trung tâm thương mại và khu vực tiếp khách.
• Lắp trên sàn nâng của phòng điều hành, trung tâm dữ liệu hoặc khu vực làm việc có hệ thống cáp bên dưới.
• Tích hợp trên bàn, tủ hoặc bề mặt nội thất phù hợp để tạo điểm kết nối kín đáo và thẩm mỹ.

4) Cam kết và nơi mua Hộp âm sàn Legrand 54020

Khi chọn mua Legrand 54020 chính hãng, khách hàng cần kiểm tra đúng mã 054020, cấu hình 3 mô-đun, kiểu hoàn thiện bề mặt và danh mục phụ kiện cần mua kèm. Do sản phẩm chưa bao gồm đế âm và thiết bị chức năng, việc xác định loại sàn cùng nhu cầu sử dụng ngay từ đầu sẽ giúp lựa chọn cấu hình đồng bộ và tránh phát sinh khi thi công.

Đặt mua Hộp âm sàn 3 mô-đun Legrand 54020 tại thietbicodien để được tư vấn lựa chọn đúng đế lắp, thiết bị Mosaic hoặc Arteor tương thích và giải pháp cấu hình phù hợp với công trình. thietbicodien cam kết cung cấp sản phẩm đúng mã hàng, nguồn gốc rõ ràng và hỗ trợ thông tin kỹ thuật trước khi đặt hàng.

Câu hỏi thường gặp (FAQ)

Legrand 54020 có sẵn ổ cắm điện bên trong không?

Không. Legrand 54020 là hộp Pop-Up rỗng dành cho 3 mô-đun, chưa bao gồm ổ cắm, ổ mạng hoặc thiết bị chức năng. Các thiết bị cần được chọn riêng theo nhu cầu sử dụng.

Hộp âm sàn Legrand 54020 có đi kèm đế âm không?

Không. Đế âm cho sàn bê tông hoặc bộ gá dành cho sàn nâng là phụ kiện riêng. Cần xác định loại sàn trước khi lựa chọn phụ kiện lắp đặt.

Legrand 54020 khác Legrand 54010 và 54015 ở điểm nào?

Ba mã đều là hộp Pop-Up 3 mô-đun nhưng khác kiểu hoàn thiện. Mã 54010 có bề mặt nhôm mờ, mã 54015 có bề mặt đồng thau chải xước, còn mã 54020 có bề mặt kiểu thép không gỉ chải xước.

Hộp 54020 tương thích với dòng thiết bị nào?

Sản phẩm được thiết kế để lắp các thiết bị đi dây Legrand Mosaic hoặc Arteor có kích thước mô-đun phù hợp. Cần kiểm tra tổng số mô-đun của từng thiết bị trước khi cấu hình.

Legrand 54020 có thể lắp trên sàn nâng không?

Có. Khi lắp trên sàn nâng, cần sử dụng bộ phụ kiện dành cho hộp Pop-Up 3 mô-đun và gia công lỗ trên tấm sàn theo kích thước hướng dẫn của Legrand.

Hộp âm sàn 54020 có dùng tại khu vực ẩm ướt được không?

Sản phẩm được chỉ định cho sàn có điều kiện xử lý khô và có cấp bảo vệ IP30 khi mở, IP40 khi đóng. Không nên sử dụng như một hộp âm sàn chống nước tại khu vực thường xuyên bị nước bắn, ngập hoặc vệ sinh bằng dòng nước.

Cần lưu ý gì khi lắp ổ cắm điện vào hộp?

Phải ngắt và kiểm tra hết điện trước khi thi công, cố định dây bằng bộ giữ cáp, nối đất phần kim loại của hệ thống và sử dụng đúng phụ kiện Legrand tương thích. Việc lắp đặt nên được thực hiện bởi kỹ thuật viên điện có chuyên môn.
