Phụ kiện dùng cho sàn nâng hoặc lắp trên mặt bàn 8 (2x4) mô-đun Legrand 54008

Phụ kiện sàn nâng, mặt bàn 8 mô-đun Legrand 54008

Phụ kiện dùng cho sàn nâng hoặc lắp trên mặt bàn 8 (2x4) mô-đun Legrand 54008 là bộ phụ kiện chuyên dụng để cố định hộp ổ cắm Pop-Up tương thích vào sàn kỹ thuật, sàn nâng hoặc mặt bàn. Sản phẩm giúp hoàn thiện hệ thống cấp điện, mạng dữ liệu và tín hiệu nghe nhìn tại bàn làm việc, phòng họp, trung tâm điều hành và các không gian thương mại hiện đại.

Thương hiệu Legrand

Legrand là thương hiệu thiết bị điện có nguồn gốc từ Pháp, chuyên cung cấp các giải pháp hạ tầng điện và truyền thông cho nhà ở, văn phòng, công trình thương mại và công nghiệp. Các sản phẩm trong hệ thống Pop-Up của Legrand được thiết kế đồng bộ, chú trọng tính an toàn, khả năng quản lý dây dẫn và sự thuận tiện khi sử dụng.

Model 54008 là bộ phụ kiện lắp đặt dành riêng cho cấu hình Pop-Up 8 mô-đun, bố trí thành hai hàng, mỗi hàng bốn mô-đun. Đây là phụ kiện cơ khí và cách điện; sản phẩm không phải hộp Pop-Up hoàn chỉnh và không bao gồm ổ cắm điện, ổ mạng hoặc thiết bị Mosaic, Arteor.

Ưu điểm và tính năng nổi bật của Legrand 54008

• Lắp đặt hộp Pop-Up 8 mô-đun chắc chắn trên sàn nâng, sàn kỹ thuật hoặc mặt bàn phù hợp.
• Cấu hình 8 mô-đun dạng 2x4 tạo không gian linh hoạt để bố trí ổ cắm điện, ổ mạng RJ45 và cổng âm thanh, hình ảnh.
• Thiết kế cho phép thao tác lắp đặt từ phía trên bề mặt, thuận tiện khi thi công và bảo trì.
• Bộ phận cách điện hỗ trợ phân tách, bảo vệ khu vực đi dây bên dưới hộp Pop-Up.
• Giá kẹp cáp nguồn giúp giữ dây chắc chắn, giảm lực kéo tác động trực tiếp lên đầu nối của ổ cắm.
• Bộ giá cố định giúp liên kết hộp Pop-Up với tấm sàn hoặc mặt bàn, hạn chế xê dịch trong quá trình sử dụng.
• Hỗ trợ triển khai đồng thời đường điện, cáp mạng Cat6 và cáp âm thanh, hình ảnh trong cùng một điểm truy cập.
• Phù hợp với hệ sinh thái thiết bị lắp đặt Mosaic hoặc Arteor tương thích của Legrand.

Thông tin kỹ thuật đã xác thực

Đặc tính	Thông tin
Mã sản phẩm	54008 / 0 540 08
Loại sản phẩm	Bộ phụ kiện lắp đặt cho hộp Pop-Up
Dung lượng	8 mô-đun
Cách bố trí mô-đun	2 x 4 mô-đun
Vị trí lắp đặt	Sàn nâng, sàn kỹ thuật hoặc mặt bàn phù hợp
Phương thức lắp	Lắp đặt từ phía trên bề mặt

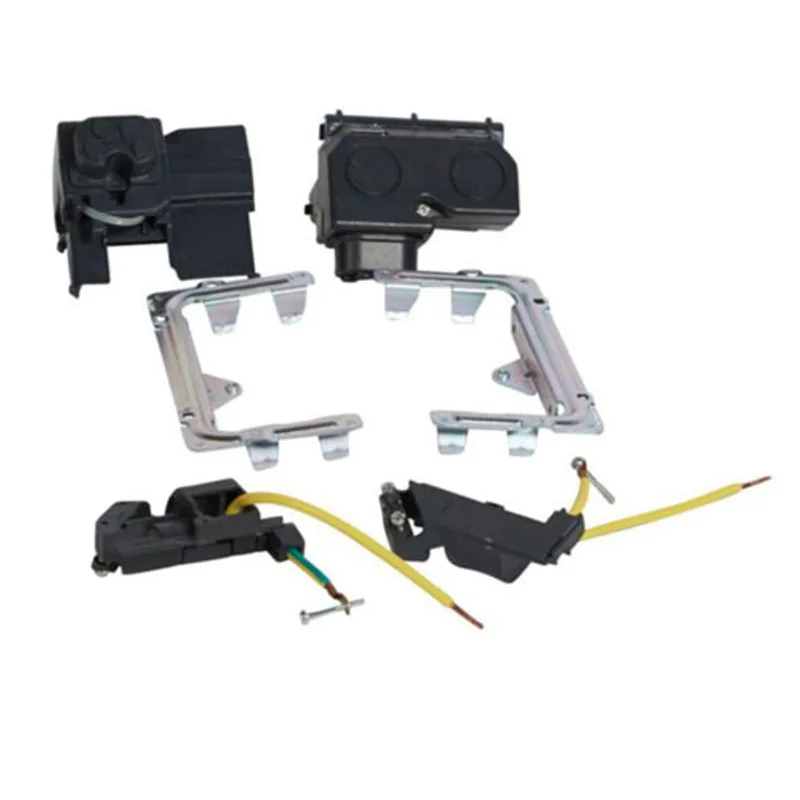

Thành phần chính	1 bộ phận cách điện, 1 giá kẹp cáp và 1 bộ giá cố định
Kích thước khoét tham khảo cho sàn nâng	108 x 263 mm, dung sai ±1 mm
Hệ thống tương thích	Hộp Pop-Up Legrand 8 mô-đun phù hợp
Loại đường dây hỗ trợ	Nguồn điện, dữ liệu Cat6 và âm thanh, hình ảnh
Thiết bị lắp kèm	Cơ cấu Mosaic hoặc Arteor tương thích
Phạm vi cung cấp	Không bao gồm hộp Pop-Up và các cơ cấu ổ cắm, mạng hoặc tín hiệu

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của bộ phụ kiện Legrand 54008

Bộ phụ kiện lắp hộp Pop-Up trên sàn nâng hoặc mặt bàn tạo kết cấu trung gian giữa hộp Pop-Up và bề mặt thi công. Bộ giá cố định bám vào mặt dưới của tấm sàn hoặc mặt bàn, trong khi phần cách điện và giá kẹp cáp được lắp vào phía dưới hộp để bảo vệ, định tuyến và giữ dây dẫn.

Khi được kết hợp với hộp Pop-Up 8 mô-đun phù hợp, hệ thống tạo ra một điểm kết nối có thể đóng gọn khi không sử dụng và mở lên khi cần cấp điện hoặc kết nối dữ liệu. Người dùng có thể bố trí nhiều loại cơ cấu khác nhau theo nhu cầu thực tế, chẳng hạn ổ cắm điện, RJ45, cổng tín hiệu hình ảnh hoặc âm thanh.

Nguyên lý lắp đặt và giữ cáp

Trước tiên, bề mặt sàn nâng hoặc mặt bàn được gia công đúng kích thước khoét yêu cầu. Bộ giá cố định của Legrand 54008 được đưa vào từ phía trên và định vị quanh mép lỗ khoét, sau đó hộp Pop-Up tương thích được liên kết với bộ phụ kiện.

Đối với cấu hình có ổ cắm điện, dây nguồn mềm được đưa qua giá đỡ và giữ bằng cơ cấu kẹp cáp. Cách bố trí này giúp lực kéo từ bên ngoài không truyền trực tiếp đến các đầu đấu dây. Phần kim loại của hộp Pop-Up phải được nối đất đúng hướng dẫn để bảo đảm an toàn điện. Khi chỉ sử dụng ổ dữ liệu, việc bố trí cáp cần bảo đảm bán kính uốn phù hợp và tránh làm biến dạng cáp mạng.

Ứng dụng thực tế

• Lắp ổ cắm âm bàn phòng họp phục vụ máy tính, màn hình và thiết bị trình chiếu.
• Tạo điểm cấp điện và mạng tại bàn làm việc trong văn phòng mở.
• Lắp hộp Pop-Up trên sàn nâng của trung tâm dữ liệu, phòng điều hành hoặc khu vực kỹ thuật.
• Bố trí kết hợp ổ điện, RJ45 và cổng tín hiệu tại quầy giao dịch, bàn hội nghị hoặc bàn đào tạo.
• Hoàn thiện hệ thống điện âm gọn gàng trong khách sạn, showroom, thư viện và công trình thương mại.

Việc thi công nên được thực hiện bởi kỹ thuật viên có chuyên môn. Cần ngắt nguồn điện trước khi đấu nối, sử dụng đúng hộp Pop-Up 8 mô-đun tương thích, giữ chắc cáp nguồn bằng kẹp cáp và thực hiện nối đất cho các bộ phận kim loại theo hướng dẫn lắp đặt của nhà sản xuất.

Cam kết và nơi mua Legrand 54008 chính hãng

Khi lựa chọn phụ kiện Pop-Up Legrand 54008 chính hãng, khách hàng cần kiểm tra đúng mã hàng, cấu hình 8 mô-đun 2x4 và khả năng tương thích với hộp Pop-Up đang sử dụng. Việc chọn đúng phụ kiện giúp hệ thống được cố định chắc chắn, quản lý dây dẫn an toàn và thuận tiện cho bảo trì sau này.

Để được tư vấn cấu hình hộp Pop-Up, cơ cấu ổ cắm và phụ kiện đồng bộ, khách hàng có thể đặt mua sản phẩm chính hãng tại thietbicodien. Đội ngũ kỹ thuật hỗ trợ kiểm tra mã sản phẩm, lựa chọn thiết bị lắp kèm và báo giá theo số lượng cho từng công trình.

Câu hỏi thường gặp (FAQ)

Legrand 54008 là hộp âm sàn hoàn chỉnh phải không?

Không. Legrand 54008 là bộ phụ kiện lắp đặt dành cho hộp Pop-Up 8 mô-đun. Sản phẩm không bao gồm phần hộp Pop-Up phía trên và không kèm các cơ cấu ổ cắm điện, ổ mạng hoặc cổng tín hiệu.

Phụ kiện Legrand 54008 dùng cho bao nhiêu mô-đun?

Sản phẩm được thiết kế cho cấu hình 8 mô-đun bố trí 2x4, tức hai hàng và mỗi hàng có bốn vị trí mô-đun.

Legrand 54008 có thể lắp trên mặt bàn không?

Có. Bộ phụ kiện được sử dụng để cố định hộp Pop-Up tương thích trên sàn nâng, sàn kỹ thuật hoặc mặt bàn đáp ứng yêu cầu về kích thước khoét và kết cấu lắp đặt.

Kích thước khoét sàn nâng cho bộ phụ kiện 54008 là bao nhiêu?

Đối với cấu hình sàn nâng 8 mô-đun, tài liệu kỹ thuật của hệ thống Pop-Up nêu kích thước khoét tham khảo là 108 x 263 mm với dung sai ±1 mm. Kỹ thuật viên cần đối chiếu lại bản vẽ và sản phẩm thực tế trước khi gia công.

Bộ phụ kiện có dùng được với ổ cắm Mosaic và Arteor không?

Có thể sử dụng trong hệ thống Pop-Up được trang bị các cơ cấu Mosaic hoặc Arteor tương thích. Cần chọn đúng khung đỡ, kích thước mô-đun và loại cơ cấu theo cấu hình của hộp.

Legrand 54008 có hỗ trợ đi dây mạng Cat6 không?

Có. Hệ thống hỗ trợ bố trí đường dữ liệu Cat6. Khi thi công cần giữ bán kính uốn của cáp, tránh gập cáp quá mức và cố định các dây dữ liệu hợp lý dưới mặt sàn hoặc mặt bàn.

Có bắt buộc dùng giá kẹp cáp khi lắp ổ cắm điện không?

Có. Khi cấu hình có nguồn điện, giá kẹp cáp giúp giữ dây nguồn và tăng mức độ an toàn cho đầu đấu nối. Dây nguồn phải được lắp đúng hướng dẫn, đồng thời phần kim loại của hộp Pop-Up cần được nối đất.

Cần mua thêm những bộ phận nào để hoàn thiện hệ thống?

Thông thường cần bổ sung hộp Pop-Up Legrand 8 mô-đun tương thích, các cơ cấu ổ cắm điện hoặc dữ liệu, khung đỡ và phụ kiện che trống theo cấu hình mong muốn. Danh sách cụ thể phụ thuộc vào nhu cầu cấp điện, mạng và tín hiệu của từng vị trí lắp đặt.
