Khởi động từ mini (Contactor Relay) Eaton Moeller 051756 - DILER-40(110V50HZ,120V60HZ) 4NO, 6A

Khởi động từ mini Eaton Moeller 051756 - DILER-40(110V50HZ,120V60HZ) 4NO, 6A: giới thiệu & nguồn gốc thương hiệu

Khởi động từ mini Eaton Moeller 051756 - DILER-40(110V50HZ,120V60HZ) 4NO, 6A là rơ le trung gian/contactor relay cỡ nhỏ thuộc dòng DILER Mini-contactors của Eaton Moeller, dùng cho mạch điều khiển trong tủ điện công nghiệp, hệ thống tự động hóa, mạch PLC và các ứng dụng đóng cắt tín hiệu phụ.

Sản phẩm có mã DILER-40(110V50HZ,120V60HZ), sử dụng cuộn hút AC 110V 50Hz hoặc 120V 60Hz, cấu hình 4 tiếp điểm thường mở 4NO, phù hợp cho các mạch điều khiển cần nhiều ngõ ra phụ hoạt động đồng thời.

Eaton là thương hiệu thiết bị điện công nghiệp quốc tế, kế thừa dòng sản phẩm Moeller nổi tiếng trong lĩnh vực đóng cắt, điều khiển và bảo vệ hạ thế. Với thiết kế nhỏ gọn, tiêu chuẩn công nghiệp và độ tin cậy cao, dòng DILER thường được dùng trong tủ điều khiển máy móc, dây chuyền sản xuất và hệ thống điện tự động.

Ưu điểm / tính năng nổi bật

Contactor relay Eaton Moeller DILER-40 được thiết kế cho mạch điều khiển, không phải để đóng cắt tải động lực lớn trực tiếp. Điểm mạnh của sản phẩm là khả năng đóng cắt tín hiệu ổn định, kích thước nhỏ gọn và dễ tích hợp trong tủ điện.

• 4 tiếp điểm NO giúp điều khiển đồng thời nhiều nhánh tín hiệu phụ, đèn báo, rơ le trung gian hoặc ngõ vào điều khiển khác.
• Cuộn hút AC 110V 50Hz / 120V 60Hz phù hợp các hệ thống điều khiển dùng điện áp tiêu chuẩn 110–120V AC.
• Dạng mini contactor relay tiết kiệm không gian lắp đặt trong tủ điện, thuận tiện cho các tủ điều khiển có mật độ thiết bị cao.
• Đấu nối vít giúp siết dây chắc chắn, dễ bảo trì và quen thuộc với kỹ thuật viên điện công nghiệp.
• Lắp DIN rail hoặc bắt vít linh hoạt cho nhiều kiểu bố trí tủ điện.
• Cấp bảo vệ IP20 phù hợp lắp trong tủ điện có che chắn, hạn chế tiếp xúc trực tiếp với phần mang điện.
• Tuổi thọ cơ khí cao hỗ trợ vận hành bền bỉ trong các mạch điều khiển đóng cắt thường xuyên.

Thông số kỹ thuật tham khảo

Thông số	Giá trị
Dòng sản phẩm	DILER Mini-contactors
Loại thiết bị	Contactor relay / control relay
Mã catalog	051756
Mã model	DILER-40(110V50HZ,120V60HZ)
Cấu hình tiếp điểm	4NO
Điện áp cuộn hút	110V AC 50Hz / 120V AC 60Hz
Dòng làm việc AC-15 tại 220–240V	6A
Dòng làm việc AC-15 tại 380–415V	3A
Điện áp cách điện định mức	690V
Cấp bảo vệ	IP20
Kiểu đấu nối	Đầu nối vít
Kiểu lắp đặt	DIN rail hoặc bắt vít
Kích thước	45 x 58 x 52 mm
Khối lượng	0.17 kg
Tiêu chuẩn/chứng nhận	IEC/EN 60947, EN 60947-5-1, UL, CSA, CE, VDE

Chức năng & nguyên lý hoạt động / ứng dụng

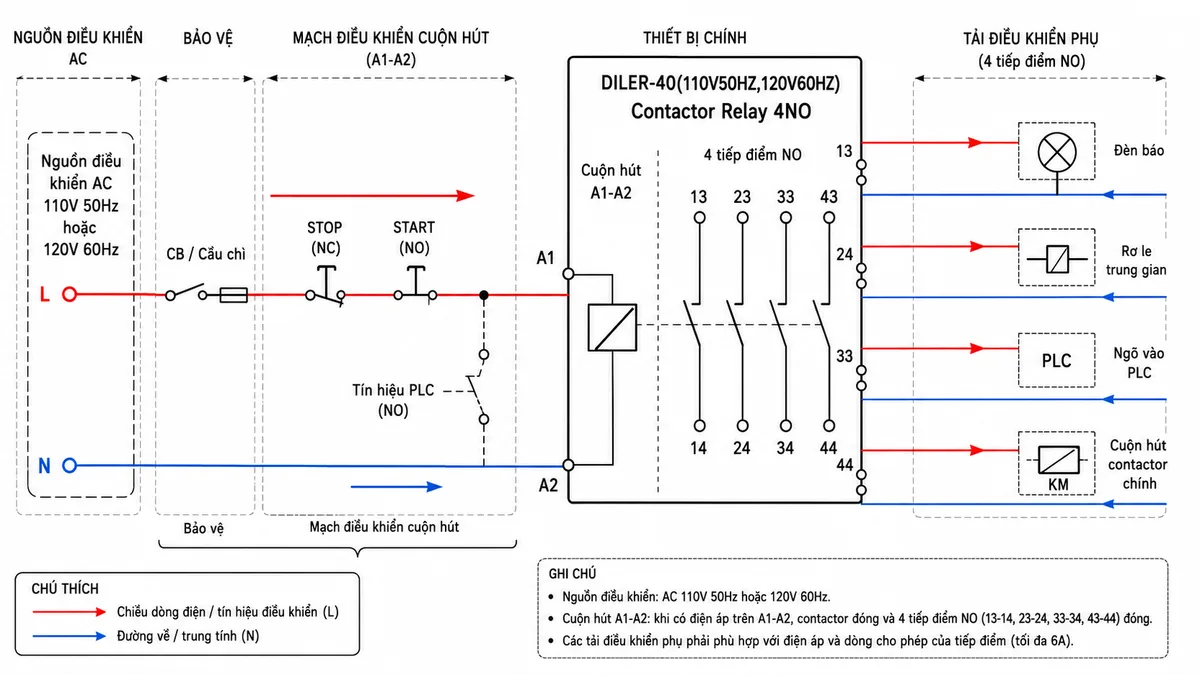

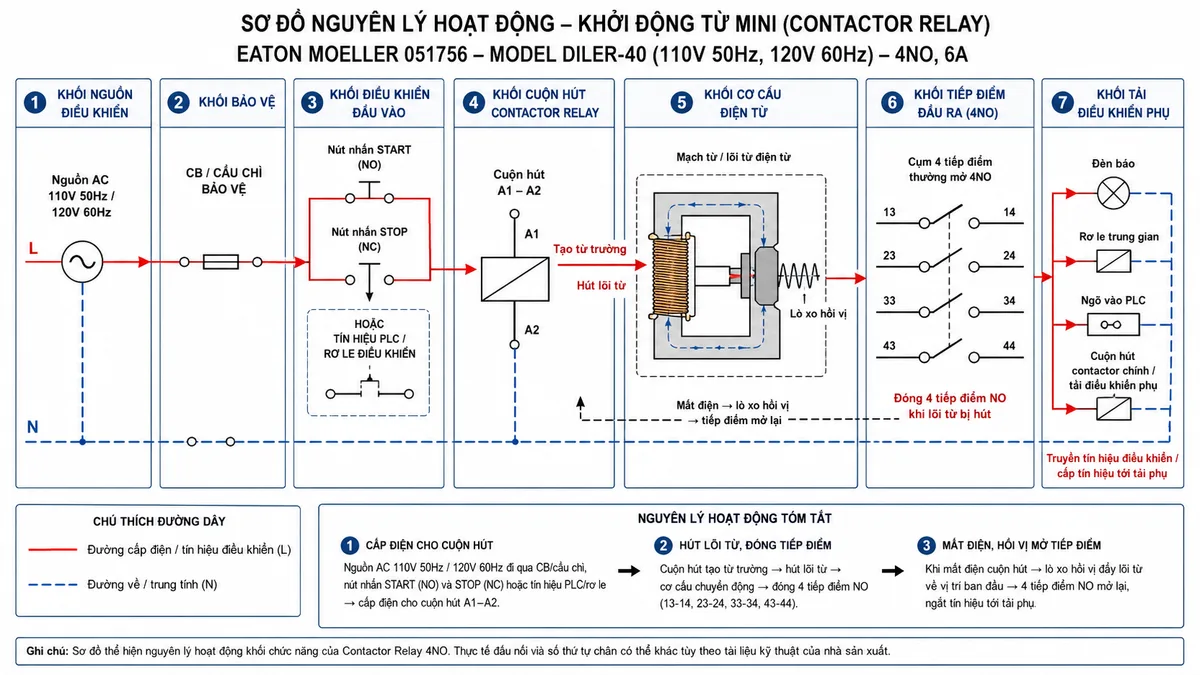

Khởi động từ mini Eaton Moeller 051756 hoạt động như một rơ le điều khiển điện từ. Khi cuộn hút A1-A2 được cấp đúng điện áp AC 110V 50Hz hoặc 120V 60Hz, từ trường sinh ra trong cuộn dây sẽ hút lõi từ, làm cơ cấu cơ khí đóng đồng thời 4 tiếp điểm thường mở. Khi mất điện điều khiển, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu và các tiếp điểm NO mở ra.

Trong tủ điện công nghiệp, rơ le trung gian 4NO Eaton Moeller thường được dùng để nhân tín hiệu điều khiển, cách ly tín hiệu PLC với mạch ngoài, điều khiển đèn báo, còi báo, cuộn hút contactor chính hoặc truyền trạng thái liên động giữa các cụm thiết bị. Nhờ 4 tiếp điểm NO, một tín hiệu điều khiển đầu vào có thể tạo ra nhiều tín hiệu đầu ra độc lập.

Về ứng dụng, sản phẩm phù hợp cho tủ điều khiển máy sản xuất, băng tải, bơm, quạt, hệ thống HVAC, tủ MCC, tủ PLC, tủ điều khiển chiếu sáng công nghiệp và các mạch logic relay cần đóng cắt tín hiệu phụ 6A.

Lưu ý khi lựa chọn và sử dụng

Khi chọn DILER-40(110V50HZ,120V60HZ), cần kiểm tra đúng điện áp cuộn hút, số lượng tiếp điểm, dòng tải điều khiển và điều kiện lắp đặt trong tủ điện. Sản phẩm nên được bảo vệ bằng CB hoặc cầu chì phù hợp, lắp trong tủ điện đạt tiêu chuẩn và đấu nối bởi kỹ thuật viên có chuyên môn.

Cam kết & nơi mua hàng

Để mua đúng khởi động từ mini Eaton Moeller 051756 DILER-40 chính hãng, khách hàng nên chọn nguồn cung cấp có thông tin sản phẩm rõ ràng, tư vấn đúng điện áp cuộn hút và hỗ trợ kỹ thuật khi thay thế hoặc lắp mới trong tủ điện.

Tại thietbicodien, chúng tôi cung cấp thiết bị điện công nghiệp chính hãng, hỗ trợ báo giá nhanh, tư vấn lựa chọn đúng model và giao hàng toàn quốc. Liên hệ ngay để được tư vấn sản phẩm Eaton Moeller DILER-40 051756 phù hợp với hệ thống của bạn.

Câu hỏi thường gặp (FAQ)

DILER-40(110V50HZ,120V60HZ) dùng để làm gì?

DILER-40(110V50HZ,120V60HZ) là contactor relay dùng trong mạch điều khiển để đóng cắt tín hiệu phụ, nhân tín hiệu điều khiển, liên động mạch relay hoặc điều khiển các tải điều khiển nhỏ.

Sản phẩm này có phải contactor động lực không?

Không. Đây là contactor relay mini dùng chủ yếu cho mạch điều khiển và tín hiệu phụ, không phải contactor công suất để đóng cắt trực tiếp tải động lực lớn như động cơ công suất cao.

Model DILER-40 có bao nhiêu tiếp điểm?

Model DILER-40 có cấu hình 4 tiếp điểm thường mở 4NO. Khi cuộn hút được cấp điện, các tiếp điểm này đóng lại để truyền tín hiệu điều khiển đến các nhánh mạch phụ.

Cuộn hút của Eaton Moeller 051756 dùng điện áp bao nhiêu?

Model 051756 sử dụng cuộn hút AC 110V 50Hz hoặc 120V 60Hz. Khi thay thế, cần chọn đúng điện áp cuộn hút để tránh lỗi không hút, hút yếu hoặc hư hỏng thiết bị.

DILER-40 051756 có thể lắp trên thanh DIN không?

Có. Sản phẩm hỗ trợ lắp trên thanh DIN rail hoặc bắt vít, phù hợp với cách bố trí phổ biến trong tủ điện điều khiển công nghiệp.

Dòng 6A trên sản phẩm có ý nghĩa gì?

Thông số 6A thường được hiểu trong phạm vi tải điều khiển theo cấp sử dụng phù hợp. Người dùng cần đối chiếu điện áp, loại tải và tiêu chuẩn mạch điều khiển trước khi đấu nối thực tế.

Khi nào nên chọn DILER-40 thay vì DILER-31 hoặc DILER-22?

Nên chọn DILER-40 khi mạch cần 4 tiếp điểm thường mở. Nếu cần kết hợp tiếp điểm thường mở và thường đóng, có thể cân nhắc các cấu hình khác cùng dòng DILER tùy theo sơ đồ điều khiển.
