Khởi động từ mini (Contactor Relay) Eaton Moeller 158186 - DILER-40-G(120VDC) 4NO, 6A

Khởi động từ mini Eaton Moeller 158186 - DILER-40-G(120VDC) 4NO, 6A

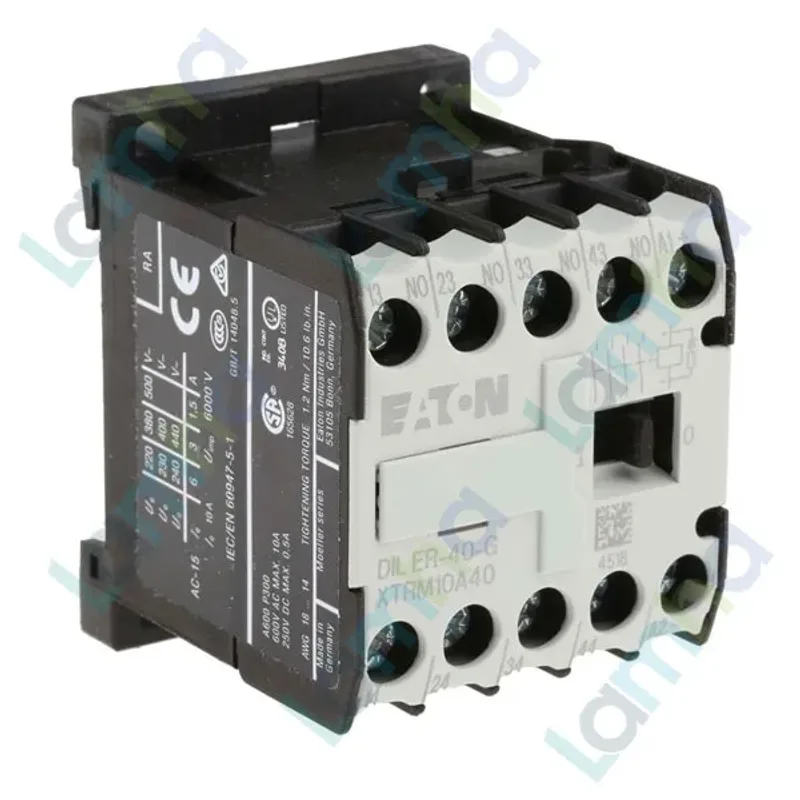

Khởi động từ mini Eaton Moeller 158186 - DILER-40-G(120VDC) 4NO, 6A là rơ le contactor mini thuộc dòng DILER của Eaton Moeller, dùng cho mạch điều khiển công nghiệp cần 4 tiếp điểm thường mở và cuộn hút điều khiển DC 120V. Sản phẩm phù hợp cho tủ điện máy móc, hệ thống điều khiển tự động, mạch tín hiệu trung gian và các ứng dụng cần đóng cắt tín hiệu điều khiển ổn định.

Eaton là thương hiệu thiết bị điện công nghiệp quốc tế, nổi bật trong các giải pháp quản lý năng lượng, đóng cắt, bảo vệ và điều khiển điện. Dòng DILER được thiết kế theo hướng nhỏ gọn, dễ lắp đặt trong tủ điện và đáp ứng các tiêu chuẩn công nghiệp phổ biến cho thiết bị điều khiển hạ áp.

Ưu điểm và tính năng nổi bật

DILER-40-G(120VDC) có cấu hình 4 tiếp điểm NO, phù hợp để nhân tín hiệu điều khiển từ một nguồn lệnh sang nhiều tải phụ như đèn báo, rơ le trung gian, ngõ vào PLC hoặc cuộn hút contactor chính. Thiết kế mini giúp tiết kiệm không gian trong tủ điện nhưng vẫn bảo đảm khả năng làm việc cho mạch điều khiển công nghiệp.

• Cuộn hút 120VDC, phù hợp với hệ thống điều khiển dùng nguồn một chiều.
• 4 tiếp điểm thường mở 4NO, tiện cho mạch điều khiển cần nhiều nhánh tín hiệu đồng thời.
• Dòng làm việc 6A trong mạch điều khiển AC-15 ở cấp điện áp phù hợp theo thông số nhà sản xuất.
• Lắp DIN rail hoặc bắt vít, dễ bố trí trong tủ điện công nghiệp.
• Đầu nối vít, thuận tiện khi đấu dây, bảo trì và thay thế.
• Kết cấu nhỏ gọn, thích hợp cho tủ điều khiển máy, tủ PLC, tủ bơm, tủ dây chuyền sản xuất và hệ thống tự động hóa.

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Tên sản phẩm	Eaton Moeller series DILER Control relay
Mã hàng	158186
Model	DILER-40-G(120VDC)
Loại thiết bị	Contactor relay mini
Điện áp cuộn hút	120 V DC
Số tiếp điểm	4 tiếp điểm thường mở
Kiểu đấu nối	Đầu nối vít
Kiểu lắp đặt	DIN rail hoặc bắt vít
Dòng định mức AC-15 ở 220V, 230V, 240V	6 A
Dòng định mức AC-15 ở 380V, 400V, 415V	3 A
Dòng định mức AC-15 ở 500V	1.5 A
Điện áp cách điện định mức	690 V
Điện áp chịu xung định mức	6000 V AC
Cấp bảo vệ	IP20
Nhiệt độ làm việc môi trường	-25 °C đến 50 °C
Kích thước	45 mm rộng, 58 mm cao, 52 mm sâu
Khối lượng	0.211 kg
Tiêu chuẩn, chứng nhận	CE, UL, CSA, IEC/EN 60947, EN 60947-5-1, UL 508
Xuất xứ	Đức

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

Khởi động từ mini Eaton Moeller 158186 dùng để đóng cắt các mạch điều khiển phụ thông qua cuộn hút DC 120V. Khi cuộn hút A1-A2 được cấp điện, cơ cấu điện từ bên trong sẽ tác động làm các tiếp điểm NO chuyển sang trạng thái đóng, từ đó truyền tín hiệu đến các tải điều khiển được đấu ở từng cặp tiếp điểm.

Nguyên lý hoạt động

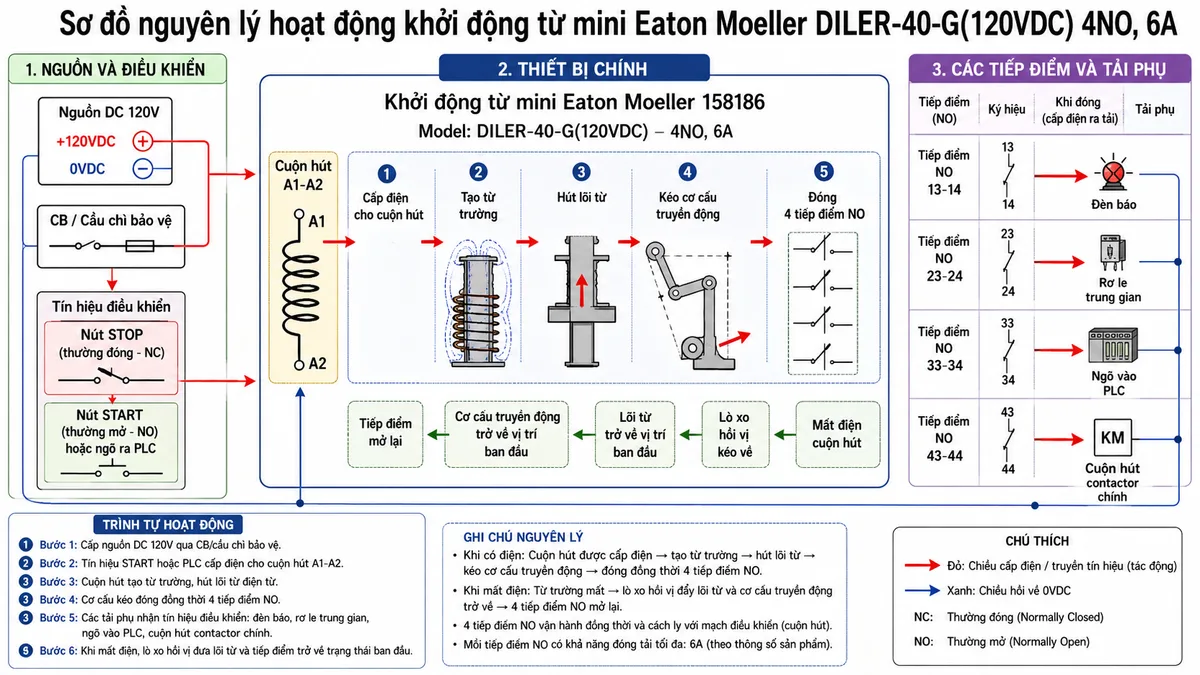

Khi mạch điều khiển nhận lệnh START hoặc tín hiệu từ PLC, nguồn DC 120V được đưa vào cuộn hút A1-A2. Cuộn hút tạo từ trường, kéo lõi từ di chuyển và làm đóng đồng thời các tiếp điểm thường mở. Khi mất điện cuộn hút hoặc mạch STOP bị ngắt, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu, các tiếp điểm mở ra và ngắt tín hiệu điều khiển đến tải phụ.

Ứng dụng thực tế

Contactor Relay Eaton Moeller DILER-40-G(120VDC) thường được dùng trong mạch điều khiển máy móc, dây chuyền sản xuất, tủ điều khiển PLC, hệ thống bơm, quạt, băng tải, mạch liên động và mạch báo trạng thái. Với 4 tiếp điểm NO, thiết bị đặc biệt hữu ích khi cần lấy một tín hiệu điều khiển để kích hoạt nhiều nhánh tín hiệu độc lập.

• Dùng làm rơ le trung gian trong tủ điện điều khiển.
• Điều khiển đèn báo, còi báo, ngõ vào PLC hoặc module điều khiển.
• Truyền tín hiệu cho cuộn hút contactor chính trong mạch điều khiển động cơ.
• Tạo mạch liên động, mạch tự giữ hoặc mạch logic relay trong hệ thống tự động hóa.
• Thay thế cho các ứng dụng cần contactor relay mini 4NO dùng nguồn DC 120V.

Cam kết và nơi mua hàng

Khi chọn mua Eaton Moeller 158186 DILER-40-G(120VDC), khách hàng nên ưu tiên sản phẩm có nguồn gốc rõ ràng, đúng model, đúng điện áp cuộn hút và phù hợp với sơ đồ điều khiển thực tế. Việc chọn đúng thiết bị giúp tủ điện vận hành ổn định, giảm rủi ro đấu sai điện áp và thuận tiện cho bảo trì sau này.

Để mua khởi động từ mini Eaton Moeller chính hãng, quý khách hãy đặt hàng tại thietbicodien. Chúng tôi cam kết tư vấn đúng model, hỗ trợ lựa chọn thiết bị phù hợp với mạch điều khiển và cung cấp sản phẩm phục vụ nhu cầu lắp đặt, thay thế trong hệ thống điện công nghiệp.

Câu hỏi thường gặp (FAQ)

Khởi động từ mini Eaton Moeller 158186 DILER-40-G(120VDC) dùng để làm gì?

Khởi động từ mini Eaton Moeller 158186 dùng để đóng cắt và nhân tín hiệu trong mạch điều khiển công nghiệp. Thiết bị thường điều khiển đèn báo, rơ le trung gian, ngõ vào PLC hoặc cuộn hút contactor chính.

Model DILER-40-G(120VDC) có bao nhiêu tiếp điểm?

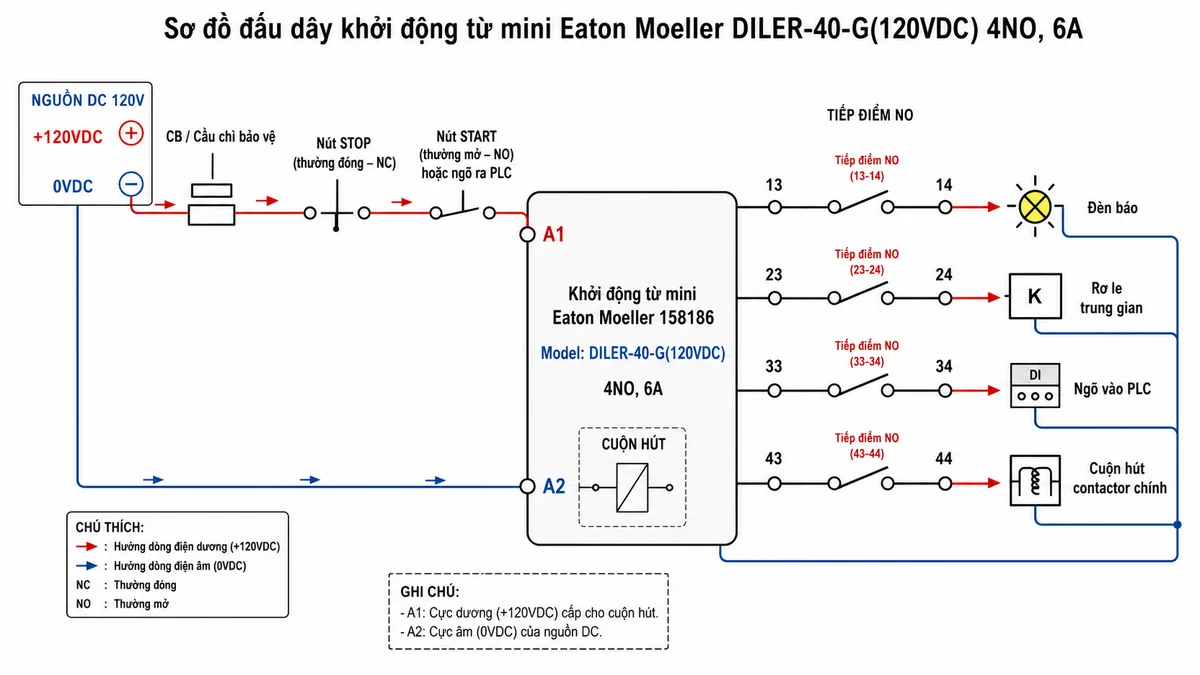

DILER-40-G(120VDC) có 4 tiếp điểm thường mở, thường được ký hiệu theo từng cặp như 13-14, 23-24, 33-34 và 43-44 trong sơ đồ đấu dây điều khiển.

Cuộn hút của Eaton Moeller 158186 sử dụng điện áp nào?

Cuộn hút của sản phẩm sử dụng 120VDC. Khi lắp đặt, cần bảo đảm nguồn cấp cho cuộn hút đúng điện áp DC 120V để tránh thiết bị không tác động hoặc hư hỏng.

Sản phẩm có thể lắp trong tủ điện công nghiệp không?

Có. Thiết bị có thiết kế mini, cấp bảo vệ IP20 và kiểu lắp DIN rail hoặc bắt vít, phù hợp cho tủ điện điều khiển, tủ PLC, tủ máy và các hệ thống tự động hóa công nghiệp.

DILER-40-G(120VDC) có dùng để đóng cắt tải động lực trực tiếp không?

Sản phẩm là contactor relay mini dùng chủ yếu cho mạch điều khiển và tín hiệu phụ. Với tải động lực lớn như động cơ, nên dùng contactor công suất phù hợp và chỉ dùng DILER-40-G(120VDC) để điều khiển cuộn hút hoặc tín hiệu liên động.

Khi nào nên chọn phiên bản 4NO thay vì 2NO hoặc 2NC?

Nên chọn phiên bản 4NO khi cần nhiều tiếp điểm thường mở để kích hoạt đồng thời nhiều nhánh điều khiển, chẳng hạn một nhánh cho đèn báo, một nhánh cho PLC, một nhánh cho rơ le trung gian và một nhánh cho contactor chính.
