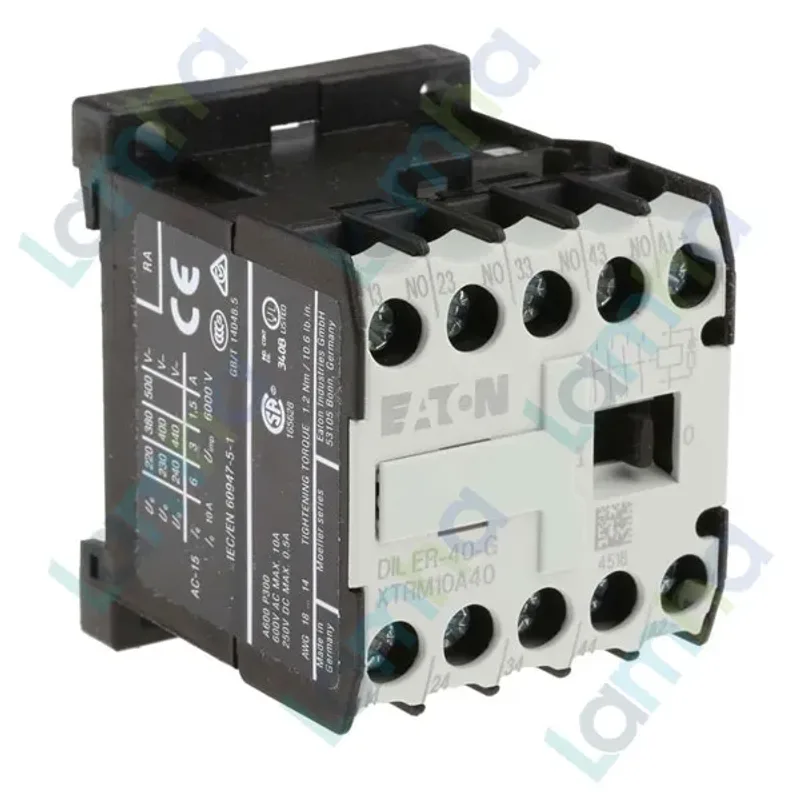

Khởi động từ mini (Contactor Relay) Eaton Moeller 010255 - DILER-40-G(48VDC) 4NO, 6A

Khởi động từ mini Eaton Moeller 010255 - DILER-40-G(48VDC) 4NO, 6A

Khởi động từ mini Eaton Moeller 010255 - DILER-40-G(48VDC) là contactor relay dòng DILER của Eaton Moeller, dùng cho mạch điều khiển công nghiệp cần đóng/ngắt tín hiệu phụ bằng cuộn hút 48VDC. Sản phẩm có cấu hình 4 tiếp điểm thường mở 4NO, đầu nối vít, phù hợp lắp trong tủ điện điều khiển, mạch PLC, đèn báo, rơ le trung gian và mạch điều khiển contactor chính.

1) Giới thiệu & nguồn gốc thương hiệu

Eaton là thương hiệu quốc tế trong lĩnh vực quản lý năng lượng và thiết bị điện công nghiệp. Dòng Moeller của Eaton được sử dụng rộng rãi trong tủ điện, hệ thống điều khiển máy móc, tự động hóa nhà xưởng và các ứng dụng đóng cắt hạ áp.

Với model DILER-40-G(48VDC), sản phẩm thuộc nhóm contactor relay mini, chuyên dùng để khuếch đại, liên động hoặc phân phối tín hiệu điều khiển trong mạch điện công nghiệp. Theo thông tin sản phẩm, hàng có xuất xứ Đức, phù hợp cho các hệ thống yêu cầu thiết bị gọn, rõ cực đấu nối và độ tin cậy cao.

2) Ưu điểm / tính năng nổi bật

DILER-40-G(48VDC) nổi bật nhờ thiết kế nhỏ gọn, cuộn hút DC, tiếp điểm phụ rõ ràng và khả năng tích hợp linh hoạt trong mạch điều khiển. Thiết bị giúp kỹ sư tủ điện dễ bố trí, dễ đấu dây và thuận tiện khi bảo trì.

Hạng mục	Thông tin tham khảo
Dòng sản phẩm	DILER Mini-contactors / Contactor relay
Model	DILER-40-G(48VDC)
Mã hàng	010255
Điện áp cuộn hút	48 V DC
Dạng vận hành	DC operation
Số tiếp điểm phụ	4 tiếp điểm thường mở N/O
Kiểu đấu nối	Đầu nối vít
Dòng định mức AC-15 tại 220/230/240 V	6 A
Dòng nhiệt quy ước trong không khí, 1 cực	10 A tại 50 °C
Điện áp cách điện định mức	690 V AC
Cấp bảo vệ	IP20
Tiêu chuẩn / chứng nhận	IEC/EN 60947, EN 60947-5-1, UL, CSA, VDE 0660

• Thiết kế mini giúp tiết kiệm không gian trong tủ điện điều khiển.
• Cuộn hút 48VDC phù hợp các hệ thống dùng nguồn điều khiển DC ổn định.
• 4 tiếp điểm NO cho phép cấp đồng thời nhiều tín hiệu điều khiển phụ.
• Đầu nối vít thuận tiện cho thi công, bảo trì và kiểm tra dây dẫn.
• Ứng dụng điều khiển công nghiệp tốt cho mạch PLC, relay trung gian, đèn báo và contactor chính.

3) Chức năng & nguyên lý hoạt động / ứng dụng

Sơ đồ đấu dây / kết nối

Trong mạch điều khiển, nguồn 48VDC thường đi qua CB hoặc cầu chì bảo vệ, sau đó qua nút STOP thường đóng, nút START thường mở hoặc tín hiệu PLC trước khi cấp vào cuộn hút A1-A2. Khi cuộn hút có điện, các tiếp điểm NO của relay đóng lại để truyền tín hiệu sang các tải phụ như đèn báo, rơ le trung gian, ngõ vào PLC hoặc cuộn hút contactor chính.

Nguyên lý hoạt động

Khi có tín hiệu điều khiển, cuộn hút A1-A2 của contactor relay Eaton Moeller được cấp điện DC và tạo từ trường. Từ trường này hút lõi từ, làm cơ cấu tiếp điểm chuyển trạng thái: các tiếp điểm thường mở đóng lại để đưa tín hiệu đến tải điều khiển. Khi mất nguồn hoặc tín hiệu điều khiển bị ngắt, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu, các tiếp điểm NO mở ra và mạch phụ dừng truyền tín hiệu.

Ứng dụng thực tế

Khởi động từ mini 48VDC này thường dùng trong tủ điều khiển máy, dây chuyền tự động hóa, hệ thống bơm, quạt, băng tải, tủ PLC và các mạch cần nhân tín hiệu điều khiển. Với 4 tiếp điểm NO, một tín hiệu điều khiển đầu vào có thể được phân phối đến nhiều nhánh tín hiệu phụ mà vẫn giữ mạch rõ ràng, dễ kiểm tra.

4) Cam kết & nơi mua hàng

Khi cần mua Khởi động từ mini Eaton Moeller 010255 - DILER-40-G(48VDC) cho tủ điện công nghiệp, hãy chọn đúng model, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để đảm bảo tương thích với bản vẽ điều khiển.

Để đặt mua hàng chính hãng, nhận tư vấn kỹ thuật và báo giá nhanh, quý khách vui lòng mua tại thietbicodien. Chúng tôi cam kết hỗ trợ chọn đúng thiết bị, đúng ứng dụng và phù hợp nhu cầu lắp đặt thực tế.

Câu hỏi thường gặp (FAQ)

DILER-40-G(48VDC) là thiết bị gì?

DILER-40-G(48VDC) là contactor relay mini của Eaton Moeller, dùng cuộn hút 48VDC và có 4 tiếp điểm thường mở để đóng/ngắt tín hiệu điều khiển phụ trong tủ điện.

Sản phẩm này có dùng để đóng cắt tải động lực trực tiếp không?

Thiết bị này thuộc nhóm contactor relay, chủ yếu dùng cho mạch điều khiển và tín hiệu phụ. Với tải động lực lớn như motor, nên dùng contactor chính phù hợp và dùng DILER-40-G(48VDC) để điều khiển hoặc liên động.

Model 010255 có bao nhiêu tiếp điểm?

Model 010255 có cấu hình 4NO, nghĩa là 4 tiếp điểm thường mở. Khi cuộn hút được cấp điện, các tiếp điểm này đóng lại để truyền tín hiệu điều khiển.

DILER-40-G(48VDC) phù hợp với nguồn điều khiển nào?

Sản phẩm phù hợp với mạch điều khiển dùng nguồn DC 48V. Khi thiết kế tủ điện, cần kiểm tra đúng điện áp cuộn hút trước khi đấu nối vào cực A1-A2.

Thiết bị này thường dùng trong ứng dụng nào?

Khởi động từ mini Eaton Moeller này thường dùng trong tủ PLC, mạch đèn báo, mạch relay trung gian, mạch liên động, điều khiển contactor chính và các hệ thống tự động hóa công nghiệp.

Cần lưu ý gì khi đấu dây DILER-40-G(48VDC)?

Cần đấu đúng cực cuộn hút A1-A2, dùng CB hoặc cầu chì bảo vệ phù hợp, kiểm tra điện áp điều khiển DC 48V và đảm bảo các tiếp điểm NO được nối đúng theo bản vẽ mạch điều khiển.
