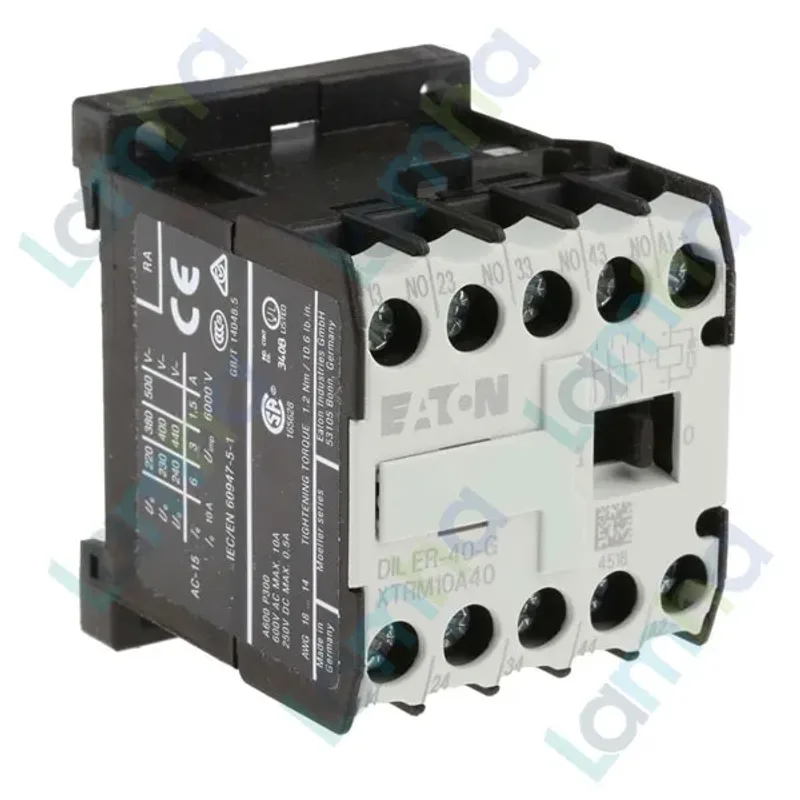

Khởi động từ mini (Contactor Relay) Eaton Moeller 010271 - DILER-40-G(60VDC) 4NO, 6A

Khởi động từ mini Eaton Moeller 010271 - DILER-40-G(60VDC) 4NO, 6A

Khởi động từ mini Eaton Moeller 010271 - DILER-40-G(60VDC) là contactor relay thuộc dòng DILER của Eaton Moeller, dùng cho mạch điều khiển công nghiệp cần đóng cắt tín hiệu phụ bằng cuộn hút 60VDC. Sản phẩm có cấu hình 4 tiếp điểm thường mở 4NO, phù hợp cho tủ điện điều khiển, mạch liên động, báo trạng thái, điều khiển rơ le trung gian, PLC hoặc contactor chính.

Eaton là thương hiệu thiết bị điện công nghiệp toàn cầu, nổi bật trong các giải pháp đóng cắt, bảo vệ và điều khiển hạ thế. Dòng Moeller của Eaton được sử dụng rộng rãi trong tủ điện máy móc, dây chuyền tự động hóa và hệ thống điều khiển công nghiệp nhờ thiết kế bền, tiêu chuẩn rõ ràng và khả năng tích hợp linh hoạt.

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ mini / Contactor Relay Eaton Moeller 010271
Model	DILER-40-G(60VDC)
Mã catalogue	010271
Dòng sản phẩm	DILER Mini-contactors / Control relay
Điện áp cuộn hút	60 V DC
Cấu hình tiếp điểm	4NO, 4 tiếp điểm thường mở
Kiểu đấu nối	Cầu đấu vít
Dòng làm việc AC-15	6 A tại 220 V, 230 V, 240 V; 3 A tại 380 V, 400 V, 415 V
Dòng nhiệt quy ước	10 A
Công suất tiêu thụ cuộn hút DC	2.3 W
Cấp bảo vệ	IP20
Kiểu lắp đặt	Gắn DIN rail hoặc bắt vít
Kích thước tham khảo	54 x 45 x 58 mm
Khối lượng tham khảo	0.206 kg
Tiêu chuẩn / chứng nhận	IEC/EN 60947, EN 60947-5-1, UL, CSA, VDE 0660, CE
Xuất xứ	Đức

Ưu điểm / tính năng nổi bật

• Contactor relay mini Eaton Moeller có thiết kế nhỏ gọn, phù hợp lắp trong tủ điện điều khiển có không gian hạn chế.
• Model DILER-40-G(60VDC) sử dụng cuộn hút DC, thích hợp cho các hệ thống điều khiển dùng nguồn một chiều.
• Cấu hình 4NO 6A giúp nhân tín hiệu điều khiển ra nhiều nhánh phụ như đèn báo, rơ le trung gian, ngõ vào PLC hoặc cuộn hút contactor chính.
• Tiếp điểm dạng thường mở giúp mạch chỉ đóng khi cuộn hút được cấp điện, thuận tiện cho thiết kế điều khiển an toàn và dễ kiểm tra trạng thái.
• Cầu đấu vít chắc chắn, dễ đấu dây, dễ bảo trì trong môi trường tủ điện công nghiệp.
• Thiết bị hỗ trợ lắp trên DIN rail hoặc bắt vít, linh hoạt khi thiết kế mới hoặc thay thế trong tủ điện hiện hữu.

Chức năng / ứng dụng

Chức năng chính

Khởi động từ mini DILER-40-G(60VDC) không phải là contactor công suất để đóng cắt tải động lực lớn, mà là rơ le contactor điều khiển dùng để khuếch đại, cách ly và phân phối tín hiệu trong mạch điều khiển. Khi cuộn hút được cấp đúng điện áp 60VDC, các tiếp điểm NO sẽ chuyển trạng thái từ mở sang đóng để truyền tín hiệu đến các nhánh tải phụ.

Nguyên lý hoạt động

Khi mạch điều khiển cho phép chạy, điện áp 60VDC được đưa vào A1-A2 làm cuộn hút sinh từ trường. Từ trường kéo lõi từ, thắng lực lò xo hồi vị và làm cụm tiếp điểm chuyển trạng thái. Bốn tiếp điểm NO đóng lại, từ đó truyền tín hiệu điều khiển sang các thiết bị phụ. Khi mất điện hoặc mạch STOP ngắt, từ trường mất đi, lò xo hồi vị đưa cơ cấu về vị trí ban đầu và các tiếp điểm NO mở ra.

Ứng dụng thực tế

Eaton Moeller DILER-40-G(60VDC) thường được dùng trong tủ điều khiển máy móc, hệ thống tự động hóa, dây chuyền sản xuất, trạm bơm, tủ MCC, mạch báo trạng thái và mạch trung gian giữa PLC với thiết bị đóng cắt. Với cấu hình 4 tiếp điểm NO, sản phẩm đặc biệt hữu ích khi một tín hiệu điều khiển cần phân nhánh đến nhiều thiết bị phụ trong cùng hệ thống.

Cam kết & nơi mua hàng

Khi chọn mua Khởi động từ mini Eaton Moeller 010271 - DILER-40-G(60VDC), khách hàng nên ưu tiên đúng model, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để tránh sai lệch khi lắp đặt trong tủ điện. Tại thietbicodien, chúng tôi cung cấp thiết bị điện công nghiệp chính hãng, hỗ trợ tư vấn chọn mã, báo giá và giao hàng theo nhu cầu dự án.

Liên hệ thietbicodien để được tư vấn mua đúng DILER-40-G(60VDC) chính hãng Eaton Moeller, phù hợp cho hệ thống điều khiển công nghiệp, tủ điện tự động hóa và nhu cầu thay thế thiết bị trong dây chuyền sản xuất.

Câu hỏi thường gặp (FAQ)

DILER-40-G(60VDC) là thiết bị gì?

DILER-40-G(60VDC) là contactor relay mini của Eaton Moeller, dùng trong mạch điều khiển để đóng cắt hoặc phân phối tín hiệu qua 4 tiếp điểm thường mở.

Sản phẩm này dùng điện áp cuộn hút bao nhiêu?

Model này dùng cuộn hút 60VDC. Khi thay thế hoặc đặt mua, cần kiểm tra nguồn điều khiển trong tủ điện để chọn đúng điện áp cuộn hút.

DILER-40-G(60VDC) có bao nhiêu tiếp điểm?

Sản phẩm có cấu hình 4NO, nghĩa là 4 tiếp điểm thường mở. Các tiếp điểm này đóng lại khi cuộn hút được cấp điện và mở ra khi cuộn hút mất điện.

Khởi động từ mini này có dùng để đóng cắt động cơ trực tiếp không?

Thiết bị này là contactor relay điều khiển, phù hợp cho mạch tín hiệu và mạch phụ. Với tải động lực hoặc động cơ, nên dùng contactor công suất phù hợp và dùng DILER-40-G(60VDC) làm phần điều khiển trung gian nếu cần.

DILER-40-G(60VDC) thường được lắp ở đâu?

Sản phẩm thường được lắp trong tủ điện điều khiển, tủ PLC, tủ máy, tủ MCC hoặc các hệ thống tự động hóa cần nhân tín hiệu điều khiển ra nhiều nhánh.

Có thể dùng sản phẩm này để điều khiển PLC và đèn báo cùng lúc không?

Có thể, nếu thiết kế mạch phù hợp. Với 4 tiếp điểm NO, người dùng có thể phân bổ từng tiếp điểm cho đèn báo, ngõ vào PLC, rơ le trung gian hoặc contactor chính theo yêu cầu hệ thống.

Khi mua cần kiểm tra những thông tin nào?

Cần kiểm tra đúng mã hàng 010271, đúng model DILER-40-G(60VDC), đúng điện áp cuộn hút 60VDC, số lượng tiếp điểm 4NO và điều kiện tải thực tế của mạch điều khiển.

`
