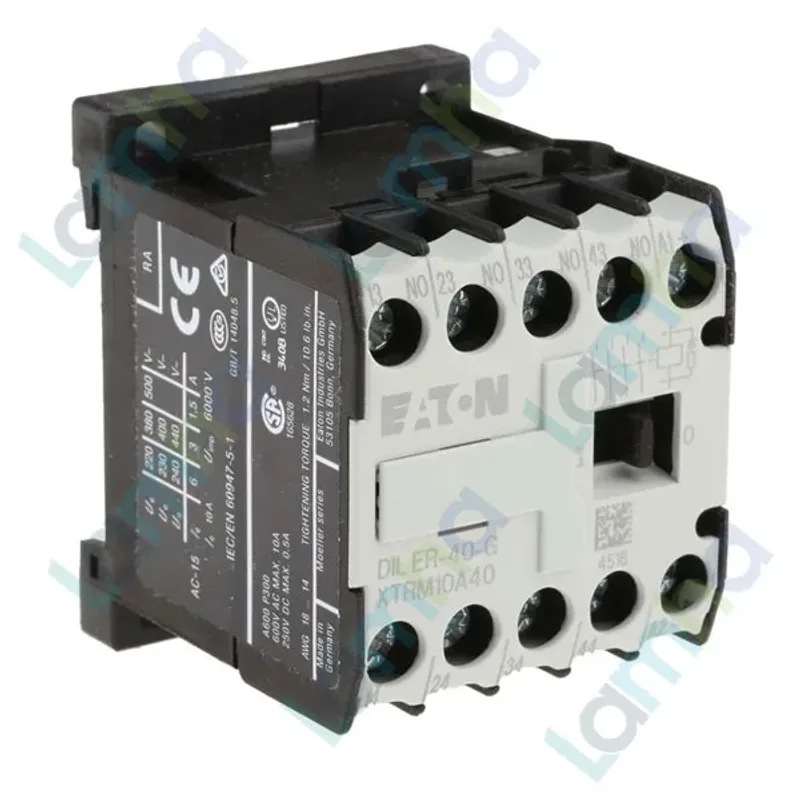

Khởi động từ mini (Contactor Relay) Eaton Moeller 010223 - DILER-40-G(24VDC) 4NO, 6A

Giới thiệu Khởi động từ mini Eaton Moeller 010223 - DILER-40-G(24VDC) 4NO, 6A

Khởi động từ mini Eaton Moeller 010223 - DILER-40-G(24VDC) 4NO, 6A là rơ le contactor điều khiển thuộc dòng DILER của Eaton Moeller, dùng cho mạch điều khiển công nghiệp cần đóng cắt tín hiệu ổn định bằng cuộn hút 24VDC. Sản phẩm có cấu hình 4 tiếp điểm thường mở NO, phù hợp để điều khiển đèn báo, rơ le trung gian, ngõ vào PLC hoặc cuộn hút contactor chính trong tủ điện tự động hóa.

Moeller là thương hiệu thiết bị đóng cắt và điều khiển điện có nguồn gốc từ Đức, nổi bật trong lĩnh vực thiết bị hạ thế, contactor, rơ le và giải pháp tự động hóa công nghiệp. Sau khi Moeller trở thành một phần của Eaton, các sản phẩm mang thương hiệu Eaton Moeller tiếp tục được sử dụng rộng rãi trong tủ điện máy móc, dây chuyền sản xuất và hệ thống điều khiển công nghiệp.

Thông số kỹ thuật tham khảo

Hạng mục	Giá trị
Dòng sản phẩm	Eaton Moeller series DILER Control Relay
Mã hàng	010223
Model	DILER-40-G(24VDC)
Loại thiết bị	Contactor relay / khởi động từ mini điều khiển
Điện áp cuộn hút	24 V DC
Cấu hình tiếp điểm	4 NO, không có NC
Kiểu đấu nối	Cầu đấu vít
Dòng làm việc tham khảo	6 A ở AC-15 220/230/240 V
Cấp bảo vệ	IP20
Kiểu lắp đặt	Thanh DIN hoặc bắt vít
Tuổi thọ cơ khí	20.000.000 lần thao tác
Nhiệt độ môi trường làm việc	-25 °C đến +50 °C
Kích thước	54 x 58 x 45 mm
Khối lượng	0,206 kg
Tiêu chuẩn/chứng nhận	IEC/EN 60947, EN 60947-5-1, UL, CSA, CE, VDE 0660

Ưu điểm / tính năng nổi bật

• DILER-40-G(24VDC) có thiết kế nhỏ gọn, phù hợp lắp trong tủ điện điều khiển có không gian hạn chế.
• Cuộn hút DC 24V giúp tương thích với nhiều hệ thống PLC, nguồn điều khiển DC và mạch tự động hóa hiện đại.
• 4 tiếp điểm NO cho phép phân phối cùng một tín hiệu điều khiển đến nhiều tải phụ hoặc nhiều nhánh điều khiển khác nhau.
• Cầu đấu vít giúp thao tác đấu dây chắc chắn, dễ bảo trì và quen thuộc với kỹ thuật viên tủ điện công nghiệp.
• Lắp thanh DIN hoặc bắt vít linh hoạt, thuận tiện cho cả tủ điện mới và hệ thống cải tạo.
• Phù hợp cho mạch điều khiển, mạch liên động, báo trạng thái và truyền tín hiệu trung gian; không nên dùng thay thế contactor chính cho tải công suất lớn.

Chức năng & nguyên lý hoạt động / ứng dụng

Sơ đồ đấu dây / kết nối

Trong tủ điện, khởi động từ mini Eaton Moeller 010223 thường được đấu với nguồn điều khiển 24VDC qua CB hoặc cầu chì bảo vệ, sau đó đi qua nút STOP, nút START hoặc tín hiệu từ PLC để cấp vào cuộn hút A1-A2. Khi cuộn hút có điện, các tiếp điểm NO chuyển trạng thái đóng, cho phép cấp tín hiệu đến đèn báo, rơ le trung gian, ngõ vào PLC hoặc cuộn hút contactor chính.

Nguyên lý hoạt động

Khi tín hiệu START hoặc PLC đóng mạch, nguồn 24VDC được cấp vào cuộn hút A1-A2. Cuộn hút tạo từ trường, hút lõi từ điện từ và làm thay đổi trạng thái cơ khí của cụm tiếp điểm. Các tiếp điểm NO đóng lại để truyền tín hiệu điều khiển đến các thiết bị phụ. Khi mất điện cuộn hút, lực từ mất đi, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu và các tiếp điểm NO mở ra.

Ứng dụng thực tế

Contactor relay Eaton Moeller DILER-40-G(24VDC) được sử dụng nhiều trong tủ điều khiển máy móc, dây chuyền sản xuất, hệ thống bơm, quạt, băng tải, trạm điều khiển tự động và các mạch cần nhân bản tín hiệu điều khiển. Với cấu hình 4NO, thiết bị đặc biệt hữu ích khi một tín hiệu điều khiển cần đồng thời kích hoạt nhiều nhánh như báo trạng thái, truyền tín hiệu về PLC và điều khiển contactor chính.

Cam kết & nơi mua hàng

Khi chọn mua Khởi động từ mini Eaton Moeller 010223 - DILER-40-G(24VDC), khách hàng nên ưu tiên đúng model, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để tránh sai lệch khi lắp đặt trong tủ điện. Tại thietbicodien, sản phẩm được định hướng cung cấp cho nhu cầu mua hàng chính hãng, tư vấn đúng ứng dụng và hỗ trợ lựa chọn thiết bị điện công nghiệp phù hợp với hệ thống thực tế.

Đặt mua tại thietbicodien giúp khách hàng dễ dàng tìm đúng mã 010223, đúng model DILER-40-G(24VDC), đồng thời nhận hỗ trợ kỹ thuật khi cần thay thế, lắp mới hoặc lựa chọn thiết bị tương đương trong cùng dòng Eaton Moeller DILER.

Câu hỏi thường gặp (FAQ)

DILER-40-G(24VDC) là thiết bị gì?

DILER-40-G(24VDC) là rơ le contactor điều khiển mini của Eaton Moeller, dùng cuộn hút 24VDC và có 4 tiếp điểm thường mở NO để đóng cắt tín hiệu trong mạch điều khiển.

Khởi động từ mini Eaton Moeller 010223 có dùng cho tải động lực lớn không?

Sản phẩm này là contactor relay điều khiển, phù hợp cho mạch tín hiệu, rơ le trung gian, đèn báo, PLC hoặc cuộn hút contactor chính. Với tải động lực lớn, nên dùng contactor công suất phù hợp thay vì dùng trực tiếp rơ le contactor mini.

Model DILER-40-G(24VDC) có mấy tiếp điểm?

Model này có 4 tiếp điểm thường mở NO và không có tiếp điểm thường đóng NC. Cấu hình này phù hợp khi cần đóng đồng thời nhiều nhánh điều khiển khi cuộn hút được cấp điện.

Cuộn hút của Eaton Moeller 010223 dùng điện áp bao nhiêu?

Cuộn hút của sản phẩm dùng điện áp 24VDC. Khi thay thế hoặc lắp mới, cần kiểm tra đúng nguồn điều khiển DC 24V để tránh chọn nhầm sang các phiên bản cuộn hút AC hoặc mức điện áp khác.

Thiết bị này lắp đặt như thế nào trong tủ điện?

Thiết bị có thể lắp trên thanh DIN hoặc bắt vít, dùng cầu đấu vít để kết nối dây điều khiển. Khi lắp đặt, nên đi kèm CB hoặc cầu chì bảo vệ phù hợp, đấu đúng cực A1-A2 và đúng sơ đồ tiếp điểm.

Sản phẩm phù hợp với ứng dụng nào?

Khởi động từ mini Eaton Moeller 010223 phù hợp cho tủ điều khiển PLC, mạch liên động, mạch báo trạng thái, điều khiển đèn báo, rơ le trung gian và điều khiển cuộn hút contactor chính trong hệ thống điện công nghiệp.
