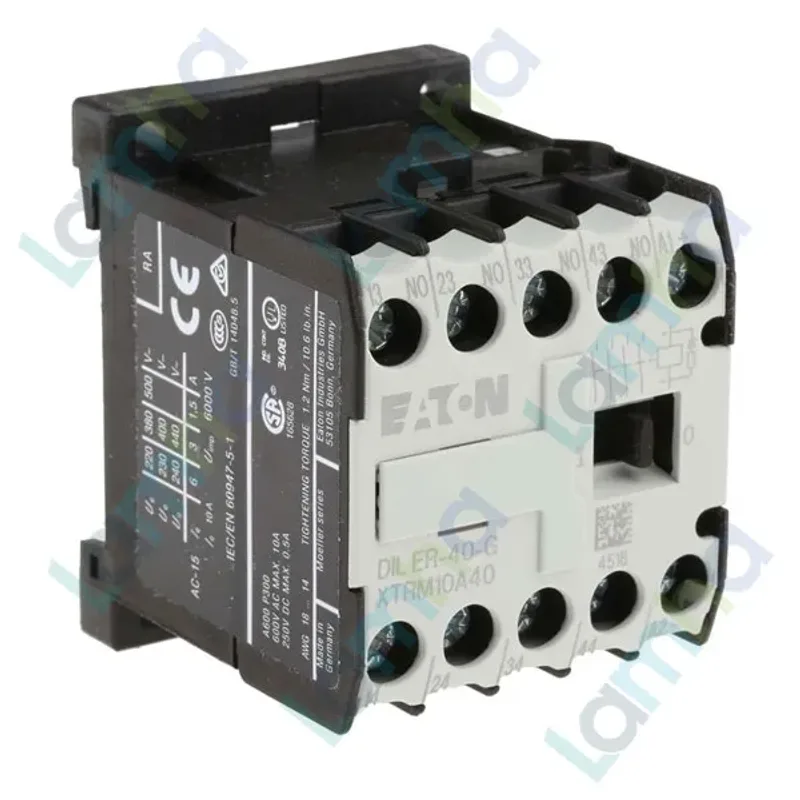

Khởi động từ mini (Contactor Relay) Eaton Moeller 079711 - DILER-40-G(12VDC) 4NO, 6A

Giới thiệu Khởi động từ mini Eaton Moeller 079711 - DILER-40-G(12VDC) 4NO, 6A

Khởi động từ mini Eaton Moeller 079711 - DILER-40-G(12VDC) là contactor relay mini 4NO dùng cuộn hút 12VDC, phù hợp cho các mạch điều khiển công nghiệp cần đóng cắt tín hiệu phụ, điều khiển rơ le trung gian, đèn báo, ngõ vào PLC hoặc cuộn hút contactor chính.

Sản phẩm thuộc dòng Eaton Moeller DILER, nhóm rơ le contactor điều khiển dạng nhỏ gọn, sử dụng đầu nối vít và có thể lắp trong tủ điện công nghiệp. Với thiết kế 4 tiếp điểm thường mở, model DILER-40-G(12VDC) giúp mở rộng mạch điều khiển một cách gọn gàng, rõ ràng và dễ bảo trì.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng, được ứng dụng rộng rãi trong hệ thống đóng cắt, điều khiển động cơ, tự động hóa nhà máy và tủ điện phân phối. Dòng DILER được đánh giá cao nhờ kích thước nhỏ, độ tin cậy cơ khí tốt và khả năng làm việc ổn định trong môi trường công nghiệp.

Ưu điểm và tính năng nổi bật

DILER-40-G(12VDC) nổi bật ở khả năng điều khiển bằng nguồn DC thấp áp, phù hợp với các hệ thống dùng nguồn điều khiển 12VDC, PLC, bộ nguồn DC hoặc mạch điều khiển tự động hóa.

• Thiết kế 4 tiếp điểm thường mở 4NO, thuận tiện để phân phối tín hiệu điều khiển đến nhiều nhánh tải phụ.
• Cuộn hút 12VDC phù hợp cho mạch điều khiển DC, hệ thống tự động hóa và tủ điện dùng nguồn điều khiển thấp áp.
• Dạng contactor relay mini giúp tiết kiệm không gian lắp đặt trong tủ điện.
• Đầu nối vít chắc chắn, dễ đấu dây, dễ kiểm tra và bảo trì.
• Phù hợp cho các ứng dụng điều khiển đèn báo, rơ le trung gian, tín hiệu PLC và mạch điều khiển contactor chính.

Bảng thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Loại thiết bị	Contactor relay / rơ le contactor điều khiển mini
Dòng sản phẩm	Eaton Moeller DILER
Mã catalogue	079711
Model	DILER-40-G(12VDC)
Điện áp cuộn hút	12 V DC
Kiểu vận hành	DC operation
Số tiếp điểm phụ	4 tiếp điểm thường mở
Ký hiệu tiếp điểm	4NO
Dòng làm việc tham khảo cho mạch AC-15 220-240V	6 A
Kiểu đầu nối	Đầu nối vít
Kiểu lắp đặt	Gắn thanh DIN hoặc bắt vít
Cấp bảo vệ thiết bị	IP20
Kích thước tham khảo	45 mm x 58 mm x 54 mm
Ứng dụng chính	Mạch điều khiển, tín hiệu phụ, PLC, rơ le trung gian, contactor chính

Chức năng, nguyên lý hoạt động và ứng dụng

Về chức năng, khởi động từ mini 12VDC Eaton Moeller này không dùng để đóng cắt trực tiếp tải công suất lớn như contactor động lực, mà chủ yếu dùng để đóng cắt tín hiệu điều khiển. Khi cuộn hút A1-A2 được cấp nguồn 12VDC, cơ cấu điện từ bên trong sẽ tác động để đóng đồng thời các tiếp điểm thường mở.

Trong mạch điều khiển, contactor relay DILER-40-G thường được đặt giữa tín hiệu điều khiển và các tải phụ. Khi PLC hoặc nút nhấn START cấp điện cho cuộn hút, các tiếp điểm 4NO đóng lại, cho phép truyền tín hiệu đến đèn báo, rơ le trung gian, mạch liên động hoặc cuộn hút contactor chính. Khi mất điện cuộn hút, lò xo hồi vị đưa cơ cấu trở về trạng thái ban đầu và các tiếp điểm mở ra.

Ứng dụng thực tế

Rơ le contactor mini Eaton Moeller 079711 phù hợp cho tủ điều khiển máy móc, dây chuyền tự động hóa, hệ thống điều khiển bơm quạt, mạch trung gian giữa PLC và thiết bị chấp hành, mạch báo trạng thái và mạch liên động an toàn. Nhờ sử dụng 4 tiếp điểm thường mở, thiết bị giúp một tín hiệu điều khiển có thể được chia ra nhiều nhánh mà vẫn giữ bố cục tủ điện gọn và dễ kiểm tra.

Cam kết và nơi mua hàng

Khi chọn mua Khởi động từ mini Eaton Moeller 079711 - DILER-40-G(12VDC), người dùng nên ưu tiên sản phẩm đúng model, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để tránh sai lệch khi lắp đặt trong tủ điện.

Tại thietbicodien, khách hàng có thể đặt mua sản phẩm Eaton Moeller chính hãng, được tư vấn lựa chọn đúng điện áp điều khiển, đúng nhu cầu ứng dụng và phù hợp với hệ thống tủ điện công nghiệp.

thietbicodien cam kết hỗ trợ tư vấn kỹ thuật, báo giá rõ ràng và cung cấp thiết bị phù hợp cho các dự án điện công nghiệp, tự động hóa và bảo trì nhà máy.

Câu hỏi thường gặp (FAQ)

DILER-40-G(12VDC) dùng để làm gì?

DILER-40-G(12VDC) dùng để đóng cắt tín hiệu điều khiển trong tủ điện, thường dùng cho đèn báo, rơ le trung gian, ngõ vào PLC, mạch liên động hoặc điều khiển cuộn hút contactor chính.

Model DILER-40-G(12VDC) có mấy tiếp điểm?

Model này có cấu hình 4NO, nghĩa là gồm 4 tiếp điểm thường mở. Khi cuộn hút được cấp nguồn, các tiếp điểm này sẽ đóng để truyền tín hiệu điều khiển.

Sản phẩm này dùng nguồn cuộn hút bao nhiêu volt?

Khởi động từ mini Eaton Moeller 079711 sử dụng cuộn hút 12VDC. Khi thay thế hoặc lắp mới, cần kiểm tra đúng điện áp điều khiển để tránh chọn nhầm sang phiên bản 24VDC, 110VAC hoặc 230VAC.

DILER-40-G(12VDC) có dùng để đóng cắt tải động lực không?

Sản phẩm là contactor relay mini, chủ yếu dùng cho mạch điều khiển và tín hiệu phụ. Với tải động lực như động cơ công suất lớn, nên dùng contactor động lực phù hợp và có thể dùng DILER-40-G(12VDC) làm phần tử điều khiển trung gian.

Thiết bị có thể lắp trong tủ điện công nghiệp không?

Có. Dòng Eaton Moeller DILER được thiết kế cho tủ điện điều khiển công nghiệp, hỗ trợ lắp trên thanh DIN hoặc bắt vít, phù hợp cho các hệ thống điều khiển máy móc và tự động hóa.

Khi nào nên chọn bản 12VDC thay vì bản 24VDC?

Nên chọn DILER-40-G(12VDC) khi hệ thống điều khiển đang dùng nguồn DC 12V hoặc tín hiệu điều khiển 12VDC. Nếu tủ điện dùng nguồn 24VDC, cần chọn đúng phiên bản cuộn hút 24VDC để đảm bảo thiết bị hoạt động ổn định.
