Khởi động từ mini (Contactor Relay) Eaton Moeller 010110 - DILER-40(24V60HZ) 4NO, 6A

Giới thiệu khởi động từ mini Eaton Moeller 010110 - DILER-40(24V60HZ)

Khởi động từ mini Eaton Moeller 010110 - DILER-40(24V60HZ) là Contactor Relay mini thuộc dòng DILER của Eaton Moeller, được thiết kế cho các mạch điều khiển, liên động, báo trạng thái và truyền tín hiệu trong tủ điện công nghiệp. Sản phẩm phù hợp khi cần một thiết bị đóng cắt tín hiệu phụ gọn, rõ trạng thái và dễ tích hợp trong hệ thống điều khiển.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp có nền tảng từ Moeller của Đức, sau đó được tích hợp vào tập đoàn Eaton. Dòng DILER được sử dụng rộng rãi trong các ứng dụng điều khiển hạ thế, tủ máy, dây chuyền tự động hóa và hệ thống phụ trợ công nghiệp.

Thông số kỹ thuật tham khảo

Hạng mục	Giá trị
Dòng sản phẩm	DILER Mini-contactors / Eaton Moeller series DILER Control relay
Ứng dụng	Contactor relay cho mạch điều khiển
Cấu hình tiếp điểm	4 tiếp điểm thường mở 4NO
Nguồn cấp cuộn hút	24 V AC, 60 Hz
Kiểu vận hành cuộn hút	AC operation
Kiểu đấu nối	Đầu vít screw terminals
Dòng làm việc AC-15 tại 220/230/240 V	6 A
Dòng làm việc AC-15 tại 380/400/415 V	3 A
Điện áp cách điện định mức Ui	690 V
Điện áp xung chịu đựng Uimp	6000 V AC
Phương pháp lắp đặt	DIN rail hoặc bắt vít
Nhiệt độ môi trường vận hành	-25 °C đến 50 °C
Kích thước	52 mm x 58 mm x 45 mm
Khối lượng	0.17 kg
Tiêu chuẩn/chứng nhận	CE, UL, CSA, IEC/EN 60947, EN 60947-5-1, VDE 0660

Ưu điểm và tính năng nổi bật

DILER-40(24V60HZ) nổi bật ở thiết kế mini, phù hợp cho tủ điện có không gian hạn chế nhưng vẫn cần khả năng đóng cắt tín hiệu điều khiển ổn định. Thiết bị giúp đơn giản hóa mạch điều khiển nhờ cấu trúc tiếp điểm rõ ràng, dễ đấu nối và thuận tiện bảo trì.

• Thiết kế nhỏ gọn, dễ bố trí trong tủ điều khiển, tủ máy và bảng điện phụ trợ.
• Đầu đấu vít chắc chắn, thuận tiện cho kỹ thuật viên khi lắp đặt, thay thế hoặc kiểm tra mạch.
• Phù hợp cho các mạch điều khiển dùng nút nhấn, công tắc hành trình, rơ le trung gian, PLC hoặc tín hiệu liên động.
• Tiếp điểm thường mở đóng đồng thời khi cuộn hút được cấp điện, giúp truyền nhiều tín hiệu phụ trong cùng một thao tác điều khiển.
• Dòng DILER của Eaton Moeller có khả năng tích hợp tốt trong hệ thống điều khiển công nghiệp tiêu chuẩn.

Chức năng, nguyên lý hoạt động và ứng dụng

Sơ đồ đấu dây và kết nối

Trong mạch điều khiển, khởi động từ mini 4NO 6A thường được đấu với nguồn điều khiển qua thiết bị bảo vệ như CB hoặc cầu chì. Tín hiệu điều khiển từ nút nhấn, công tắc, rơ le hoặc PLC cấp điện cho cuộn hút A1-A2. Khi cuộn hút hoạt động, các tiếp điểm thường mở sẽ đóng để truyền tín hiệu đến tải điều khiển phụ như đèn báo, rơ le trung gian, cuộn contactor khác hoặc ngõ vào điều khiển.

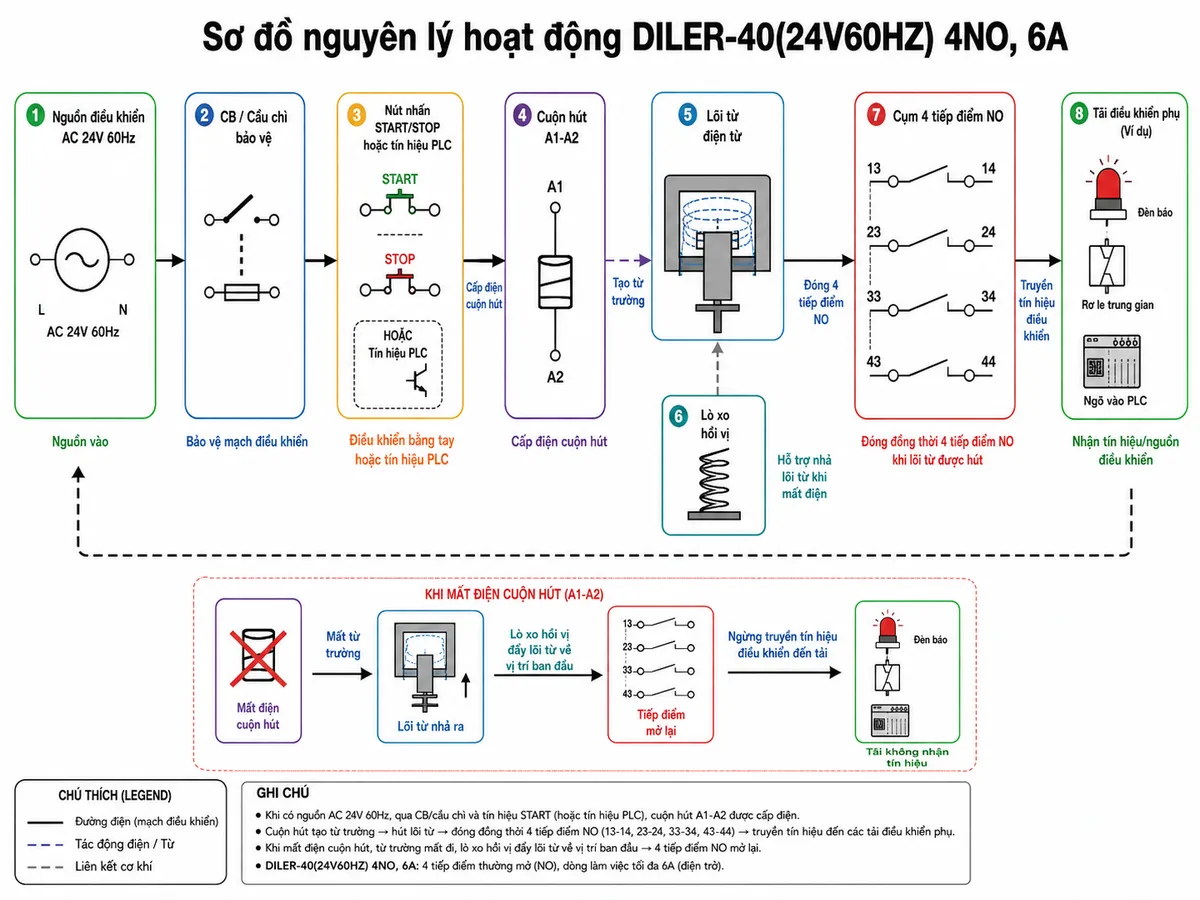

Nguyên lý hoạt động

Khi có tín hiệu điều khiển, nguồn cấp vào cuộn hút của Contactor Relay Eaton Moeller tạo ra từ trường trong lõi từ. Lực hút điện từ kéo cơ cấu động, làm các tiếp điểm thường mở chuyển sang trạng thái đóng. Khi mất nguồn điều khiển, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu và các tiếp điểm mở ra, ngắt tín hiệu tới tải phụ.

Ứng dụng thực tế

Rơ le contactor mini Eaton Moeller DILER thường được sử dụng trong tủ điều khiển máy móc, hệ thống tự động hóa, tủ bơm, tủ quạt, mạch liên động an toàn, mạch báo trạng thái vận hành, mạch nhân tín hiệu điều khiển và các hệ thống cần đóng cắt tín hiệu phụ độc lập. Với cấu trúc tiếp điểm thường mở, sản phẩm đặc biệt phù hợp khi cần kích hoạt đồng thời nhiều nhánh tín hiệu điều khiển từ một lệnh duy nhất.

Sản phẩm là lựa chọn phù hợp cho mạch điều khiển phụ, không nên dùng thay thế trực tiếp cho contactor động lực công suất lớn nếu tải vượt khả năng tiếp điểm. Khi thiết kế hệ thống, cần phối hợp đúng điện áp cuộn hút, dòng tải, thiết bị bảo vệ và tiêu chuẩn an toàn điện của tủ.

Cam kết và nơi mua hàng

Khi cần mua khởi động từ mini Eaton Moeller 010110 chính hãng, khách hàng nên lựa chọn đúng model DILER-40(24V60HZ) để đảm bảo tương thích với nguồn điều khiển và sơ đồ tủ điện hiện có. Việc dùng đúng mã hàng giúp giảm sai sót khi thay thế, bảo trì hoặc thiết kế mới hệ thống điều khiển.

Hãy đặt mua sản phẩm chính hãng tại thietbicodien để được tư vấn đúng model, hỗ trợ lựa chọn thiết bị phù hợp cho tủ điện công nghiệp và nhận báo giá nhanh theo nhu cầu dự án.

Câu hỏi thường gặp (FAQ)

DILER-40(24V60HZ) là thiết bị gì?

DILER-40(24V60HZ) là contactor relay mini của Eaton Moeller, dùng để đóng cắt tín hiệu trong mạch điều khiển công nghiệp, không phải contactor động lực chính cho tải công suất lớn.

Khởi động từ mini Eaton Moeller 010110 dùng nguồn điều khiển nào?

Model này sử dụng nguồn điều khiển AC theo cấu hình 24V 60Hz. Khi thay thế, cần kiểm tra đúng điện áp và tần số cuộn hút để tránh chọn nhầm phiên bản.

Sản phẩm có bao nhiêu tiếp điểm?

Sản phẩm có cấu hình 4 tiếp điểm thường mở, phù hợp cho các ứng dụng cần truyền hoặc nhân nhiều tín hiệu điều khiển phụ từ một lệnh đóng cắt.

Contactor Relay DILER-40 có thể dùng với PLC không?

Có thể dùng trong mạch điều khiển có PLC nếu điện áp điều khiển, sơ đồ đấu dây và tải tiếp điểm được thiết kế đúng. Thiết bị thường được dùng như phần tử trung gian để cách ly, nhân tín hiệu hoặc điều khiển các nhánh phụ.

DILER-40(24V60HZ) có lắp được trên thanh DIN không?

Sản phẩm hỗ trợ lắp đặt trên thanh DIN rail hoặc bắt vít, giúp dễ tích hợp vào tủ điện điều khiển, tủ máy và bảng điện công nghiệp.

Khi nào nên chọn khởi động từ mini 4NO thay vì rơ le trung gian thông thường?

Nên chọn khởi động từ mini 4NO khi cần thiết bị điều khiển dạng công nghiệp, tiếp điểm vận hành đồng bộ, đấu nối chắc chắn và dễ lắp trong tủ điện tiêu chuẩn. Đây là lựa chọn phù hợp cho mạch liên động, báo trạng thái và điều khiển phụ.
