Khởi động từ mini (Contactor Relay) Eaton Moeller 010265 - DILER-40(110V60HZ) 4NO, 6A

Khởi động từ mini Eaton Moeller DILER-40(110V60HZ) 4NO, 6A

Khởi động từ mini Eaton Moeller DILER-40(110V60HZ) là rơ le khởi động từ mini thuộc dòng DILER của Eaton Moeller, dùng cho mạch điều khiển công nghiệp cần đóng/cắt tín hiệu phụ bằng cuộn hút AC 110V 60Hz. Với cấu hình 4 tiếp điểm thường mở 4NO, sản phẩm phù hợp cho tủ điện điều khiển, mạch liên động, tín hiệu PLC, relay trung gian và các ứng dụng điều khiển phụ trong hệ thống máy móc.

Eaton là thương hiệu thiết bị điện công nghiệp toàn cầu, kế thừa dòng sản phẩm Moeller nổi tiếng của Đức trong lĩnh vực đóng cắt, bảo vệ và tự động hóa. Dòng DILER mini contactor relay được thiết kế nhỏ gọn, lắp đặt linh hoạt trên thanh DIN hoặc bằng vít, đáp ứng nhu cầu điều khiển ổn định trong không gian tủ điện hạn chế.

Lưu ý khi đặt hàng: cần đối chiếu lại mã hàng trên nhãn sản phẩm hoặc catalogue chính thức trước khi mua, vì trong dữ liệu Eaton có sự khác biệt giữa một số mã catalogue và cấu hình tiếp điểm của từng biến thể DILER.

Ưu điểm và tính năng nổi bật

Thiết kế mini gọn gàng cho tủ điện công nghiệp

Contactor relay mini dòng DILER có kích thước nhỏ, dễ bố trí trong tủ điều khiển, phù hợp với các hệ thống cần nhiều phần tử đóng cắt phụ nhưng vẫn tối ưu không gian lắp đặt.

Cuộn hút AC 110V 60Hz cho mạch điều khiển chuyên dụng

Model DILER-40(110V60HZ) sử dụng cuộn hút AC 110V 60Hz, thích hợp cho các hệ thống điều khiển dùng nguồn 110V AC theo tiêu chuẩn máy móc hoặc dây chuyền nhập khẩu.

4 tiếp điểm NO cho nhiều nhánh điều khiển

Cấu hình 4NO 6A cho phép đóng đồng thời nhiều mạch tín hiệu phụ như đèn báo, relay trung gian, input PLC, còi báo hoặc mạch liên động điều khiển. Khi cuộn hút được cấp điện, các tiếp điểm thường mở chuyển sang trạng thái đóng để truyền tín hiệu điều khiển.

Đấu nối vít chắc chắn, dễ bảo trì

Kiểu đấu nối vít giúp dây điều khiển được cố định chắc chắn, thuận tiện cho việc lắp đặt, kiểm tra và bảo trì trong môi trường tủ điện công nghiệp.

Thông số kỹ thuật tham khảo

Thông số	Giá trị
Dòng sản phẩm	Eaton Moeller series DILER mini contactor relay
Loại thiết bị	Rơ le khởi động từ mini / Contactor relay
Model theo yêu cầu	DILER-40(110V60HZ)
Điện áp cuộn hút	110V AC, 60Hz
Cấu hình tiếp điểm theo model DILER-40	4 tiếp điểm thường mở 4NO
Dòng làm việc tham khảo AC-15	6A tại 220–240V AC
Kiểu đấu nối	Đấu vít
Ứng dụng	Mạch điều khiển, mạch liên động, tín hiệu phụ, relay trung gian
Kiểu lắp đặt	Thanh DIN hoặc bắt vít
Tiêu chuẩn dòng sản phẩm	IEC/EN 60947, EN 60947-5-1, UL, CSA tùy phiên bản
Xuất xứ	Đức

Chức năng, nguyên lý hoạt động và ứng dụng

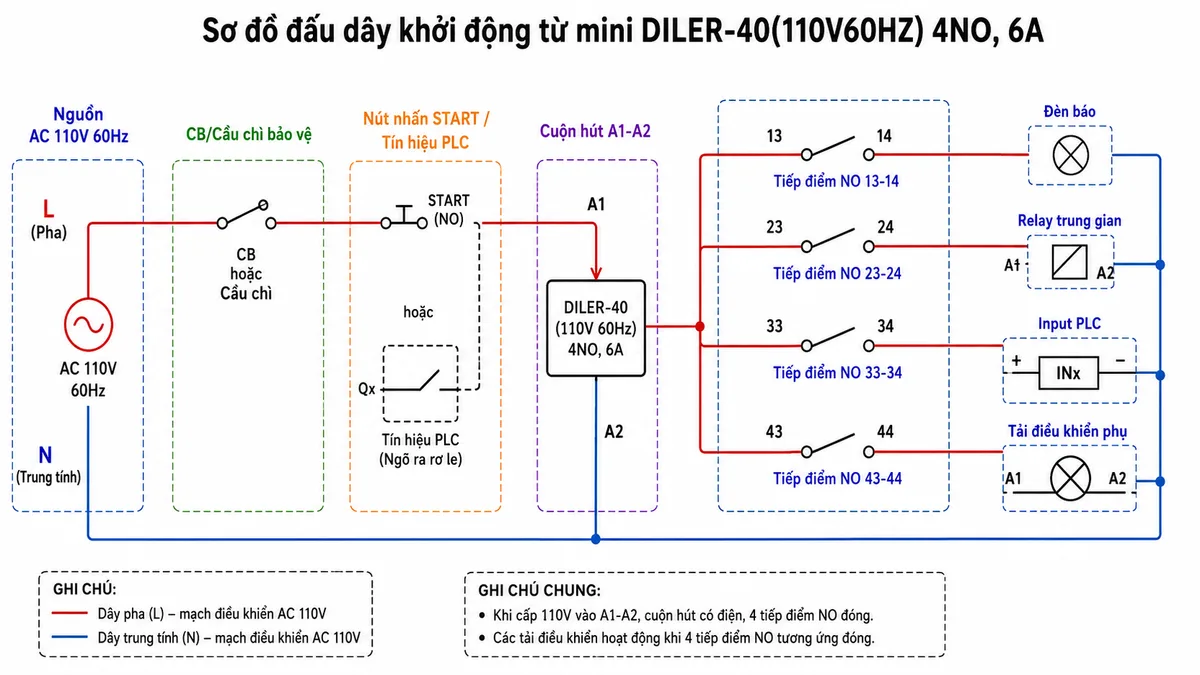

Sơ đồ đấu dây và kết nối

Trong mạch điều khiển cơ bản, nguồn AC 110V 60Hz được đưa qua CB hoặc cầu chì bảo vệ, sau đó qua nút nhấn, công tắc hành trình, relay điều khiển hoặc ngõ ra PLC để cấp vào cuộn hút A1-A2 của khởi động từ mini Eaton Moeller. Các tiếp điểm NO được đấu nối với tải điều khiển phụ như đèn báo, relay trung gian, tín hiệu input PLC hoặc mạch cho phép vận hành thiết bị khác.

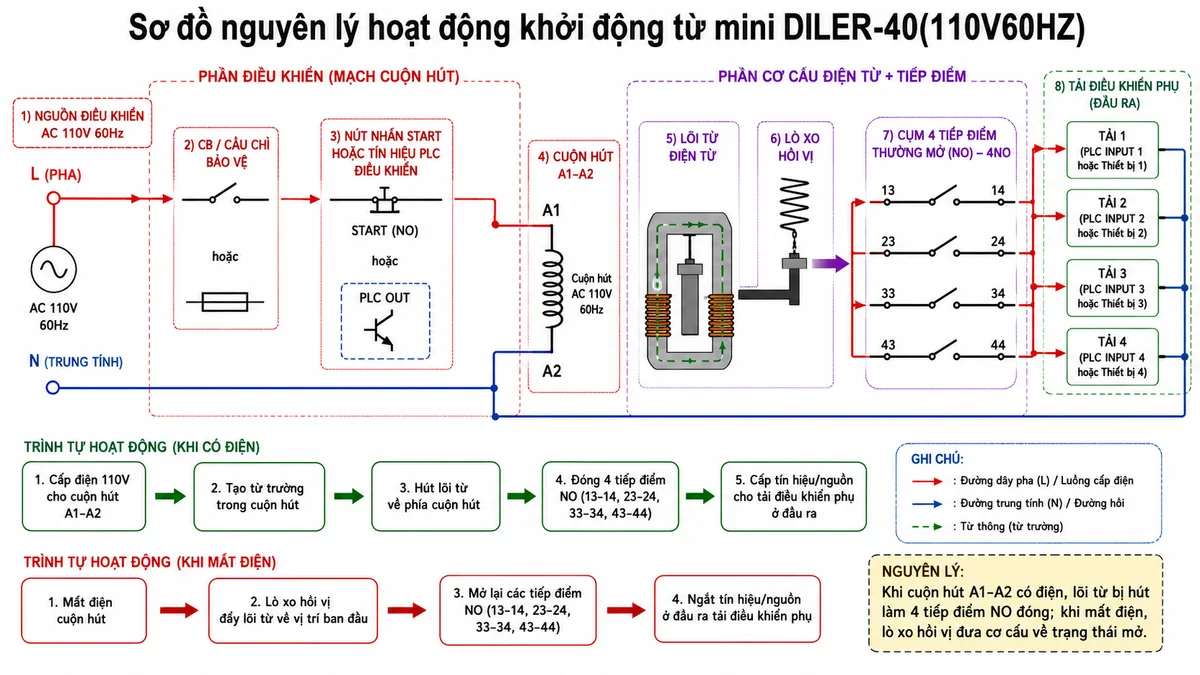

Nguyên lý hoạt động

Khi mạch điều khiển cấp điện cho cuộn hút A1-A2, cuộn dây tạo từ trường hút lõi từ bên trong thiết bị. Lực hút điện từ làm cơ cấu tiếp điểm chuyển trạng thái, khiến các tiếp điểm NO đóng lại để truyền tín hiệu điều khiển đến các tải phụ. Khi mất điện cuộn hút, lò xo hồi vị đưa cơ cấu về vị trí ban đầu, các tiếp điểm NO mở ra và ngắt tín hiệu.

Ứng dụng thực tế

DILER-40(110V60HZ) thường được dùng trong tủ điều khiển máy công nghiệp, hệ thống băng tải, máy đóng gói, dây chuyền sản xuất, tủ điều khiển HVAC, mạch báo trạng thái, mạch liên động an toàn và các mạch trung gian cần đóng cắt nhiều tín hiệu cùng lúc.

Thiết bị phù hợp khi cần một relay trung gian công nghiệp 4NO có độ ổn định cao, khả năng lắp đặt nhanh và dễ thay thế trong hệ thống điều khiển tự động.

Cam kết và nơi mua hàng

Khi chọn mua khởi động từ mini Eaton Moeller DILER-40(110V60HZ), khách hàng nên kiểm tra đúng model, điện áp cuộn hút, cấu hình tiếp điểm và mã hàng để tránh nhầm lẫn giữa các biến thể DILER khác nhau.

Tại thietbicodien, chúng tôi cung cấp thiết bị điện công nghiệp chính hãng, tư vấn chọn đúng model theo nhu cầu mạch điều khiển, hỗ trợ báo giá nhanh và giao hàng toàn quốc. Liên hệ ngay để mua Contactor Relay Eaton Moeller đúng thông số, đúng ứng dụng và an tâm khi lắp đặt vào hệ thống.

Câu hỏi thường gặp (FAQ)

DILER-40(110V60HZ) dùng để làm gì?

DILER-40(110V60HZ) là rơ le khởi động từ mini dùng để đóng cắt tín hiệu điều khiển phụ trong tủ điện, chẳng hạn mạch liên động, relay trung gian, đèn báo, tín hiệu PLC hoặc mạch điều khiển máy móc.

Model DILER-40(110V60HZ) sử dụng điện áp cuộn hút bao nhiêu?

Model này sử dụng cuộn hút 110V AC 60Hz, phù hợp với hệ thống điều khiển dùng nguồn 110V xoay chiều tần số 60Hz.

DILER-40 có mấy tiếp điểm?

Theo quy ước dòng DILER, ký hiệu DILER-40 thể hiện cấu hình 4 tiếp điểm thường mở và không có tiếp điểm thường đóng, phù hợp cho các ứng dụng cần đóng đồng thời nhiều nhánh tín hiệu.

Khởi động từ mini DILER-40 có dùng để đóng cắt động cơ trực tiếp không?

Sản phẩm là contactor relay cho mạch điều khiển phụ, không phải contactor công suất chính để đóng cắt trực tiếp động cơ tải lớn. Với động cơ hoặc tải công suất, nên chọn contactor công suất phù hợp và dùng DILER làm phần tử điều khiển trung gian nếu cần.

Sản phẩm có thể lắp trong tủ điện như thế nào?

Dòng DILER có thể lắp trên thanh DIN hoặc bắt vít tùy bố trí tủ điện. Khi lắp đặt cần bảo đảm đúng điện áp cuộn hút, đúng sơ đồ đấu nối A1-A2 và có thiết bị bảo vệ như CB hoặc cầu chì trong mạch điều khiển.

Cần lưu ý gì khi mua Eaton Moeller DILER-40(110V60HZ)?

Cần kiểm tra kỹ model DILER-40(110V60HZ), điện áp cuộn hút 110V 60Hz, cấu hình tiếp điểm 4NO và mã catalogue thực tế trên tem sản phẩm hoặc tài liệu kỹ thuật để tránh nhầm với các biến thể DILER-31 hoặc DILER-22.
