Khởi động từ mini (Contactor Relay) Eaton Moeller 010190 - DILER-40(48V50HZ) 4NO, 6A

Khởi động từ mini Eaton Moeller 010190 DILER-40(48V50HZ) 4NO, 6A

Khởi động từ mini Eaton Moeller 010190 DILER-40(48V50HZ) là dòng contactor relay mini 4NO thuộc series DILER của Eaton Moeller, dùng cho mạch điều khiển công nghiệp cần đóng cắt tín hiệu phụ, liên động, báo trạng thái hoặc điều khiển trung gian. Sản phẩm sử dụng cuộn hút 48V AC 50Hz, cấu hình 4 tiếp điểm thường mở, kiểu đấu vít, phù hợp lắp trong tủ điện điều khiển máy móc, dây chuyền tự động hóa và hệ thống điện công nghiệp.

Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng, gắn liền với các giải pháp đóng cắt, bảo vệ và điều khiển trong tủ điện. Dòng DILER được thiết kế theo hướng nhỏ gọn, dễ lắp đặt, đáp ứng nhu cầu điều khiển phụ trợ trong các hệ thống dùng contactor, relay, PLC, nút nhấn và đèn báo.

Model DILER-40(48V50HZ) có mã hàng 010190, thuộc nhóm contactor relay mini, thích hợp cho các ứng dụng cần nhiều tiếp điểm thường mở để nhân tín hiệu điều khiển hoặc tạo logic liên động trong mạch điện.

Ưu điểm / tính năng nổi bật

• Thiết kế mini contactor relay nhỏ gọn, tiết kiệm không gian trong tủ điện.
• Cấu hình 4NO giúp đóng đồng thời nhiều nhánh tín hiệu điều khiển phụ.
• Cuộn hút 48V AC 50Hz phù hợp cho hệ điều khiển điện áp thấp, tách biệt với mạch động lực.
• Đấu nối bằng vít, thuận tiện cho lắp đặt, bảo trì và thay thế trong tủ điện công nghiệp.
• Có thể lắp trên thanh DIN hoặc bắt vít tùy thiết kế tủ điện.
• Phù hợp với mạch điều khiển nút nhấn, tín hiệu PLC, relay trung gian, đèn báo và liên động contactor.

Thông số kỹ thuật tham khảo

Hạng mục	Giá trị
Dòng sản phẩm	DILER Mini-contactors / Control relay
Ứng dụng	Contactor relay cho mạch điều khiển
Cấu hình tiếp điểm	4 tiếp điểm thường mở, 0 tiếp điểm thường đóng
Điện áp cuộn hút	48 V AC, 50 Hz
Kiểu vận hành	AC operation
Kiểu đấu nối	Screw terminals
Dòng nhiệt quy ước	10 A
Dòng làm việc AC-15	6 A tại 220–240 V AC; 3 A tại 380–415 V AC
Phương pháp lắp đặt	DIN-rail hoặc bắt vít
Kích thước	45 x 58 x 52 mm
Khối lượng	Khoảng 0.17 kg
Tiêu chuẩn / chứng nhận	IEC/EN 60947, EN 60947-5-1, UL, CSA, CE

Chức năng & nguyên lý hoạt động / ứng dụng

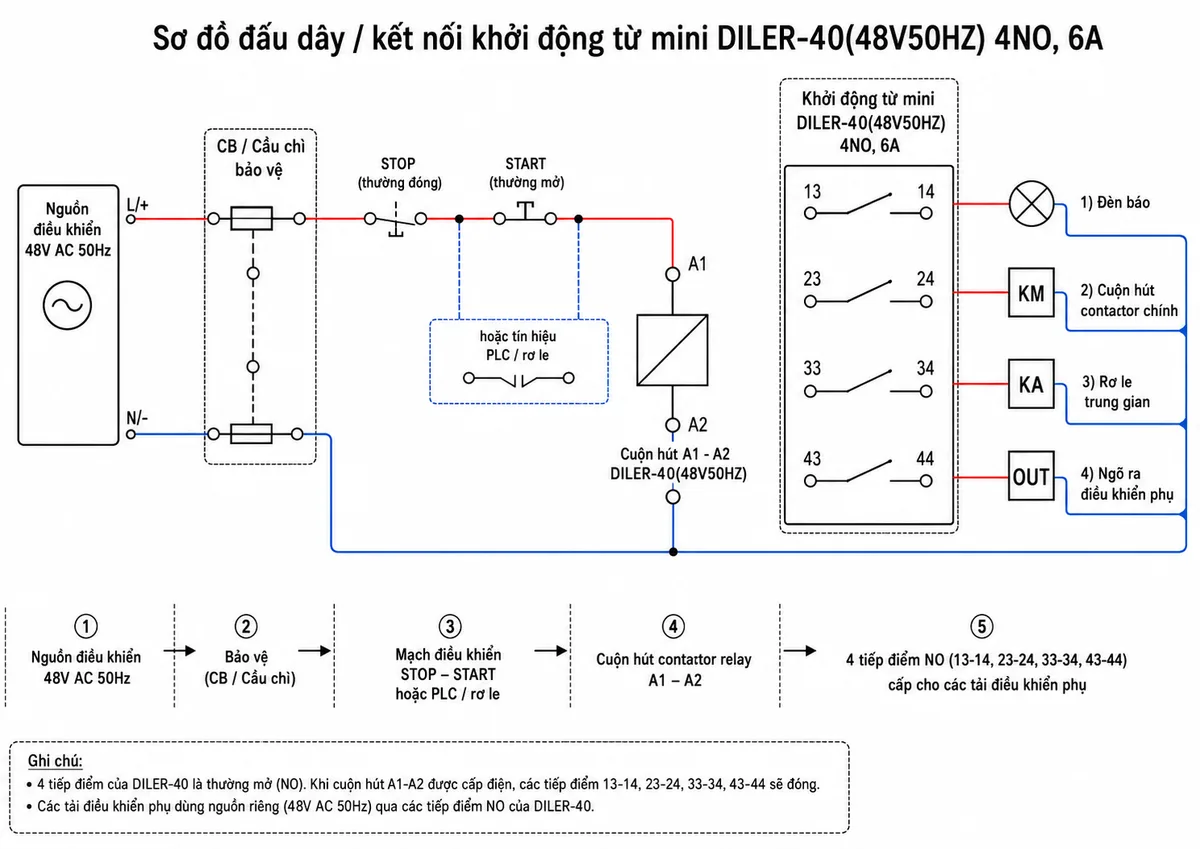

Sơ đồ đấu dây / kết nối

Trong tủ điện, contactor relay Eaton Moeller DILER-40(48V50HZ) thường được đấu vào mạch điều khiển 48V AC qua thiết bị bảo vệ như CB hoặc cầu chì. Cuộn hút A1-A2 nhận tín hiệu từ nút nhấn, relay, bộ điều khiển hoặc ngõ ra PLC. Khi cuộn hút được cấp điện, bốn tiếp điểm NO sẽ đóng để truyền tín hiệu đến các tải điều khiển phụ như cuộn hút contactor chính, đèn báo, relay trung gian hoặc ngõ vào hệ thống điều khiển.

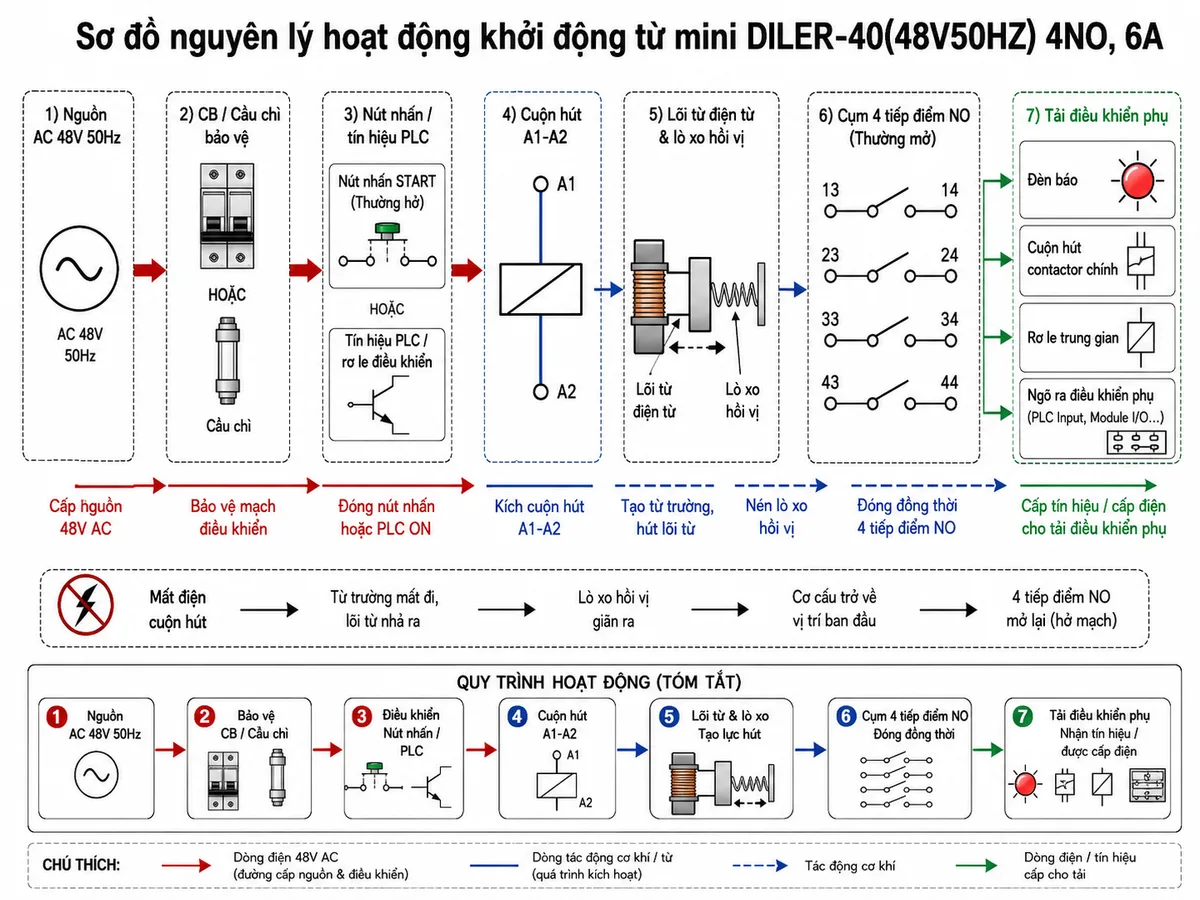

Nguyên lý hoạt động

Khi mạch điều khiển cấp điện áp 48V AC 50Hz vào cuộn hút A1-A2, từ trường sinh ra sẽ hút lõi từ, thắng lực lò xo hồi vị và làm cụm tiếp điểm thường mở chuyển sang trạng thái đóng. Nhờ đó, 4 tiếp điểm NO có thể đồng thời cấp hoặc truyền tín hiệu điều khiển đến nhiều nhánh khác nhau. Khi mất điện cuộn hút, lò xo hồi vị đưa cơ cấu về vị trí ban đầu, các tiếp điểm NO mở ra và mạch điều khiển phụ được ngắt.

Ứng dụng thực tế

• Dùng làm relay trung gian 4 tiếp điểm NO trong tủ điện điều khiển.
• Nhân tín hiệu từ nút nhấn, công tắc hành trình, relay bảo vệ hoặc PLC.
• Điều khiển đèn báo, còi báo, cuộn hút contactor chính hoặc mạch liên động.
• Ứng dụng trong tủ điều khiển máy công nghiệp, băng tải, bơm, quạt, hệ thống HVAC và dây chuyền tự động hóa.
• Phù hợp khi cần khởi động từ mini 48V AC có độ tin cậy cao và dễ thay thế.

Cam kết & nơi mua hàng

Khi cần mua Khởi động từ mini Eaton Moeller 010190 DILER-40(48V50HZ) chính hãng, hãy đặt hàng tại thietbicodien để được tư vấn đúng model, đúng điện áp cuộn hút, hỗ trợ kiểm tra khả năng thay thế và báo giá nhanh cho nhu cầu tủ điện công nghiệp.

thietbicodien cam kết cung cấp sản phẩm đúng mã hàng, thông tin rõ ràng, hỗ trợ khách hàng chọn thiết bị Eaton Moeller phù hợp với sơ đồ điều khiển, yêu cầu lắp đặt và điều kiện vận hành thực tế.

Câu hỏi thường gặp (FAQ)

DILER-40(48V50HZ) là khởi động từ chính hay relay điều khiển?

DILER-40(48V50HZ) là contactor relay mini dùng trong mạch điều khiển, không phải contactor động lực chính cho tải công suất lớn. Sản phẩm chủ yếu dùng để đóng cắt tín hiệu phụ, liên động và nhân tín hiệu điều khiển.

Model DILER-40(48V50HZ) có bao nhiêu tiếp điểm?

Model này có cấu hình 4 tiếp điểm thường mở, thường được ký hiệu là 4NO. Khi cuộn hút được cấp điện, bốn tiếp điểm này chuyển sang trạng thái đóng.

Cuộn hút của Eaton Moeller 010190 dùng điện áp bao nhiêu?

Cuộn hút của mã 010190 sử dụng điện áp điều khiển 48V AC tần số 50Hz. Khi thay thế, cần kiểm tra đúng điện áp cuộn hút để tránh lắp nhầm sang các phiên bản 24V, 110V hoặc 230V.

Sản phẩm này thường lắp ở đâu trong tủ điện?

Sản phẩm thường được lắp trong ngăn điều khiển của tủ điện, trên thanh DIN hoặc bắt vít lên đế lắp. Thiết bị phù hợp cho mạch nút nhấn, relay trung gian, tín hiệu PLC, đèn báo và liên động contactor.

DILER-40(48V50HZ) có dùng để đóng cắt trực tiếp động cơ không?

Không nên dùng model này để đóng cắt trực tiếp động cơ công suất lớn. Với tải động lực như động cơ, bơm hoặc quạt công suất cao, cần chọn contactor động lực phù hợp; DILER-40 chỉ nên dùng cho mạch điều khiển phụ.

Khi thay thế contactor relay này cần chú ý điều gì?

Cần kiểm tra đúng model, điện áp cuộn hút 48V AC 50Hz, cấu hình 4NO, kiểu đấu vít, kích thước lắp đặt và sơ đồ đấu dây hiện hữu. Việc chọn sai điện áp cuộn hút hoặc sai số lượng tiếp điểm có thể làm mạch điều khiển hoạt động không đúng.
