Khởi động từ mini (Contactor Relay) Eaton Moeller 010270 - DILER-40(115V60HZ) 4NO, 6A

Khởi động từ mini Eaton Moeller 010270 - DILER-40(115V60HZ) 4NO, 6A

Khởi động từ mini Eaton Moeller 010270 - DILER-40(115V60HZ) là rơ le contactor mini thuộc dòng DILER của Eaton Moeller, được thiết kế cho mạch điều khiển công nghiệp cần đóng cắt tín hiệu phụ ổn định, gọn tủ và dễ đấu nối. Sản phẩm sử dụng cuộn hút 115V AC 60Hz, cấu hình 4 tiếp điểm thường mở 4NO, phù hợp cho các hệ thống điều khiển máy móc, tủ điện, PLC, tín hiệu liên động và mạch phụ trong nhà máy.

Eaton là thương hiệu thiết bị điện công nghiệp toàn cầu, trong đó Moeller là dòng sản phẩm có lịch sử lâu đời trong lĩnh vực đóng cắt, điều khiển và bảo vệ động cơ. Với xuất xứ Đức, DILER-40(115V60HZ) hướng đến độ tin cậy, tính tiêu chuẩn hóa và khả năng tích hợp thuận tiện trong tủ điều khiển hiện đại.

Ưu điểm và tính năng nổi bật

Contactor Relay Eaton Moeller DILER-40 nổi bật nhờ thiết kế nhỏ gọn, thao tác điện từ nhanh và khả năng đóng cắt tín hiệu điều khiển phụ một cách đồng bộ. Sản phẩm phù hợp cho các tủ điện cần tiết kiệm không gian nhưng vẫn yêu cầu độ bền cơ khí và độ ổn định cao.

• 4 tiếp điểm NO giúp truyền đồng thời nhiều tín hiệu điều khiển, liên động hoặc báo trạng thái.
• Cuộn hút 115V AC 60Hz phù hợp với các hệ thống điều khiển sử dụng điện áp chuẩn 115V tại tần số 60Hz.
• Đấu nối vít giúp lắp đặt chắc chắn, dễ kiểm tra và thuận tiện khi bảo trì trong tủ điện.
• Lắp DIN-rail hoặc bắt vít, linh hoạt cho nhiều kiểu bố trí tủ điều khiển công nghiệp.
• Tiếp điểm tác động dương theo tiêu chuẩn điều khiển, hỗ trợ tính an toàn và độ tin cậy trong mạch phụ.
• Kết cấu mini phù hợp cho tủ điện có mật độ thiết bị cao, dây chuyền máy móc, hệ thống tự động hóa và mạch điều khiển phụ.

Thông số kỹ thuật tham khảo

Hạng mục	Giá trị
Dòng sản phẩm	Eaton Moeller series DILER Control relay
Ứng dụng	Contactor relay cho mạch điều khiển
Mã catalog	010270
Model	DILER-40(115V60HZ)
Điện áp cuộn hút	115V AC 60Hz
Kiểu vận hành	AC operation
Cấu hình tiếp điểm	4NO, không có tiếp điểm NC
Dòng làm việc AC-15 tại 220-240V	6 A
Dòng nhiệt thông thường Ith	10 A
Điện áp cách điện định mức Ui	690 V
Điện áp chịu xung Uimp	6 kV
Cấp bảo vệ	IP20
Phương thức đấu nối	Đầu vít
Kiểu lắp đặt	DIN-rail hoặc bắt vít
Kích thước tham khảo	Rộng 45 mm, cao 58 mm, sâu 52 mm

Chức năng, nguyên lý hoạt động và ứng dụng

Khởi động từ mini DILER-40(115V60HZ) được dùng để đóng cắt các mạch điều khiển phụ, không phải để đóng cắt trực tiếp tải động lực công suất lớn. Khi cuộn hút A1-A2 được cấp điện áp điều khiển 115V AC 60Hz, từ trường sinh ra sẽ hút lõi từ, làm cơ cấu truyền động đóng đồng thời 4 tiếp điểm thường mở. Khi mất điện cuộn hút, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu và các tiếp điểm trở lại trạng thái mở.

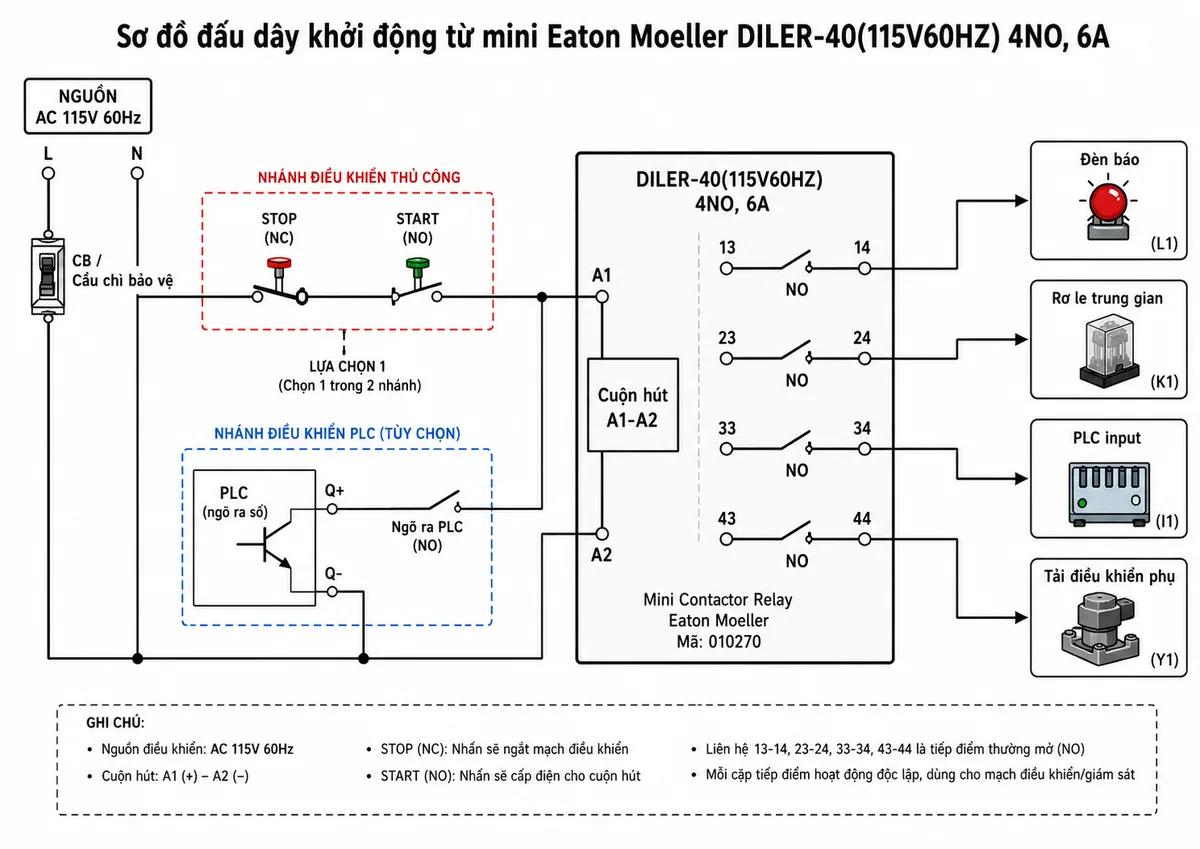

Trong thực tế, rơ le contactor mini 4NO thường được dùng trong mạch tự giữ, mạch liên động, mạch báo trạng thái, cấp tín hiệu cho PLC, điều khiển đèn báo, còi báo, rơ le trung gian hoặc các tải điều khiển phụ có dòng phù hợp.

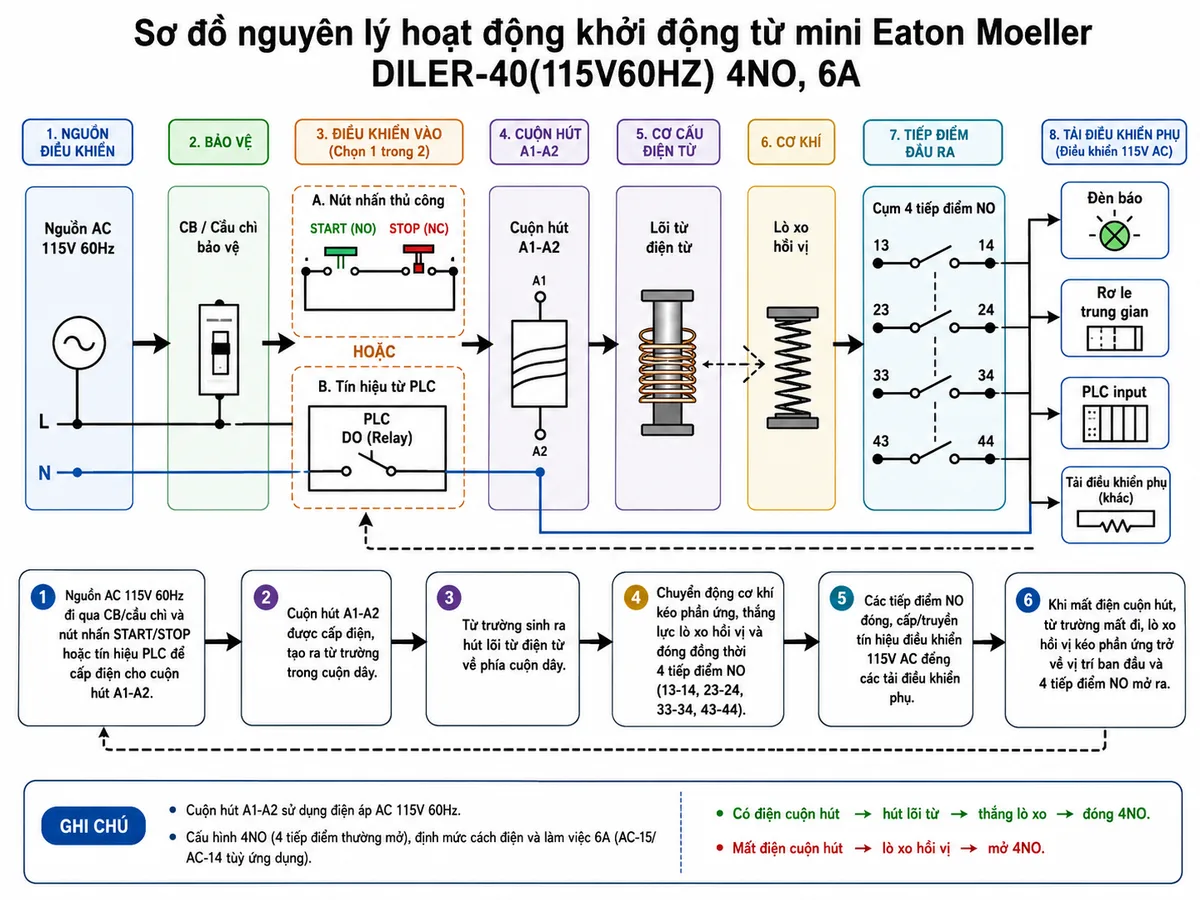

Về nguyên lý, sản phẩm hoạt động theo cơ chế điện từ: điện áp điều khiển cấp vào cuộn hút tạo từ trường, từ trường kéo lõi động, cơ cấu cơ khí đóng các tiếp điểm NO, tín hiệu điều khiển được truyền sang các mạch phụ. Khi nguồn điều khiển bị ngắt, lực từ mất đi, lò xo hồi vị mở tiếp điểm để đưa mạch về trạng thái an toàn ban đầu.

Ứng dụng tiêu biểu

• Dùng trong tủ điều khiển máy móc công nghiệp, hệ thống băng tải, máy đóng gói, máy gia công và dây chuyền tự động hóa.
• Làm rơ le trung gian công nghiệp để nhân tín hiệu điều khiển từ nút nhấn, công tắc hành trình, timer, relay bảo vệ hoặc PLC.
• Điều khiển tín hiệu phụ cho đèn báo, còi báo, van điện từ, relay trung gian hoặc input PLC trong phạm vi dòng cho phép.
• Ứng dụng trong mạch liên động an toàn, mạch tự giữ, mạch báo trạng thái vận hành và mạch logic điều khiển phụ.

Cam kết và nơi mua hàng

Khi chọn mua Khởi động từ mini Eaton Moeller 010270 - DILER-40(115V60HZ), người dùng nên kiểm tra đúng mã hàng, đúng điện áp cuộn hút 115V AC 60Hz và đúng cấu hình tiếp điểm 4NO để tránh nhầm với các phiên bản DILER khác. Sản phẩm phù hợp cho khách hàng cần thiết bị đóng cắt tín hiệu phụ nhỏ gọn, bền bỉ và đồng bộ với hệ thống điều khiển công nghiệp.

Để mua hàng chính hãng, đúng model và được tư vấn lựa chọn theo yêu cầu tủ điện, hãy đặt mua tại thietbicodien. Chúng tôi hỗ trợ tư vấn sản phẩm, báo giá và lựa chọn thiết bị Eaton Moeller phù hợp cho từng ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

Khởi động từ mini Eaton Moeller 010270 - DILER-40(115V60HZ) dùng để làm gì?

Sản phẩm dùng để đóng cắt tín hiệu trong mạch điều khiển phụ, mạch liên động, mạch tự giữ, báo trạng thái hoặc nhân tín hiệu từ nút nhấn, relay, timer và PLC.

DILER-40(115V60HZ) có bao nhiêu tiếp điểm?

DILER-40(115V60HZ) có cấu hình 4 tiếp điểm thường mở, tức 4NO, phù hợp khi cần đóng đồng thời nhiều nhánh tín hiệu điều khiển.

Cuộn hút của Eaton Moeller 010270 sử dụng điện áp nào?

Cuộn hút của sản phẩm sử dụng 115V AC 60Hz. Khi thiết kế tủ điện, cần kiểm tra đúng nguồn điều khiển để tránh chọn nhầm phiên bản điện áp khác.

Sản phẩm này có dùng để đóng cắt trực tiếp động cơ công suất lớn không?

Không nên dùng như contactor động lực chính cho động cơ công suất lớn. Đây là contactor relay mini chuyên dùng cho mạch điều khiển và tải phụ trong phạm vi dòng định mức phù hợp.

DILER-40(115V60HZ) lắp đặt như thế nào trong tủ điện?

Sản phẩm có thể lắp trên DIN-rail hoặc bắt vít, đấu dây bằng đầu vít. Cách lắp này phù hợp với tủ điều khiển công nghiệp, tủ máy và hệ thống tự động hóa.

Khi mất điện cuộn hút, các tiếp điểm của sản phẩm sẽ ra sao?

Khi mất điện cấp vào cuộn hút A1-A2, từ trường mất đi, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu và 4 tiếp điểm NO sẽ mở ra.
