Khởi động từ mini (Contactor Relay) Eaton Moeller 158183 - DILER-40(240V50HZ,277V60HZ) 4NO, 6A

Giới thiệu & nguồn gốc thương hiệu Khởi động từ mini Eaton Moeller 158183 DILER-40(240V50HZ,277V60HZ)

Khởi động từ mini Eaton Moeller 158183 DILER-40(240V50HZ,277V60HZ) là contactor relay mini dùng trong mạch điều khiển công nghiệp, phù hợp cho các tủ điện cần đóng cắt tín hiệu phụ, điều khiển đèn báo, rơ le trung gian hoặc cuộn hút contactor chính. Sản phẩm thuộc dòng DILER của Eaton Moeller, nổi bật với thiết kế gọn, đấu nối đầu vít và cấu hình tiếp điểm thường mở chuyên dùng cho mạch điều khiển.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp có nền tảng kỹ thuật châu Âu, được sử dụng rộng rãi trong hệ thống điều khiển máy móc, tủ điện tự động hóa, dây chuyền sản xuất và các ứng dụng đóng cắt công nghiệp. Với model DILER-40(240V50HZ,277V60HZ), người dùng cần chú ý đúng điện áp cuộn hút AC 240V 50Hz hoặc 277V 60Hz khi lựa chọn thay thế hoặc lắp mới.

Ưu điểm / tính năng nổi bật

Contactor relay mini 4NO Eaton Moeller DILER-40 được thiết kế cho các mạch điều khiển cần độ ổn định cao, thao tác nhanh và tiết kiệm không gian trong tủ điện. Thiết bị phù hợp khi cần mở rộng tín hiệu điều khiển mà không dùng trực tiếp contactor công suất lớn.

• Thiết kế mini gọn gàng, thuận tiện lắp trong tủ điện điều khiển có mật độ thiết bị cao.
• Tiếp điểm thường mở giúp truyền tín hiệu điều khiển tới nhiều nhánh tải phụ khi cuộn hút được cấp điện.
• Đấu nối bằng vít, dễ thi công, dễ kiểm tra và bảo trì trong môi trường công nghiệp.
• Phù hợp cho mạch điều khiển AC, hệ thống liên động, mạch đèn báo, mạch PLC trung gian và điều khiển contactor chính.
• Dòng DILER của Eaton Moeller được ứng dụng phổ biến trong tủ điện máy móc, dây chuyền sản xuất và hệ thống tự động hóa.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại thiết bị	Contactor relay mini / khởi động từ mini điều khiển
Mã hàng	158183
Model	DILER-40(240V50HZ,277V60HZ)
Dòng sản phẩm	Eaton Moeller DILER Mini-contactors
Điện áp cuộn hút	AC 240V 50Hz hoặc AC 277V 60Hz
Cấu hình tiếp điểm	4 tiếp điểm thường mở NO
Dòng làm việc theo tên sản phẩm	6A
Kiểu đấu nối	Đầu vít
Kiểu vận hành	AC operation
Ứng dụng chính	Mạch điều khiển, tín hiệu phụ, liên động, điều khiển rơ le hoặc contactor chính
Kiểu lắp đặt	Gắn DIN rail hoặc bắt vít tùy cấu hình tủ điện
Xuất xứ	Đức

Chức năng & nguyên lý hoạt động / ứng dụng

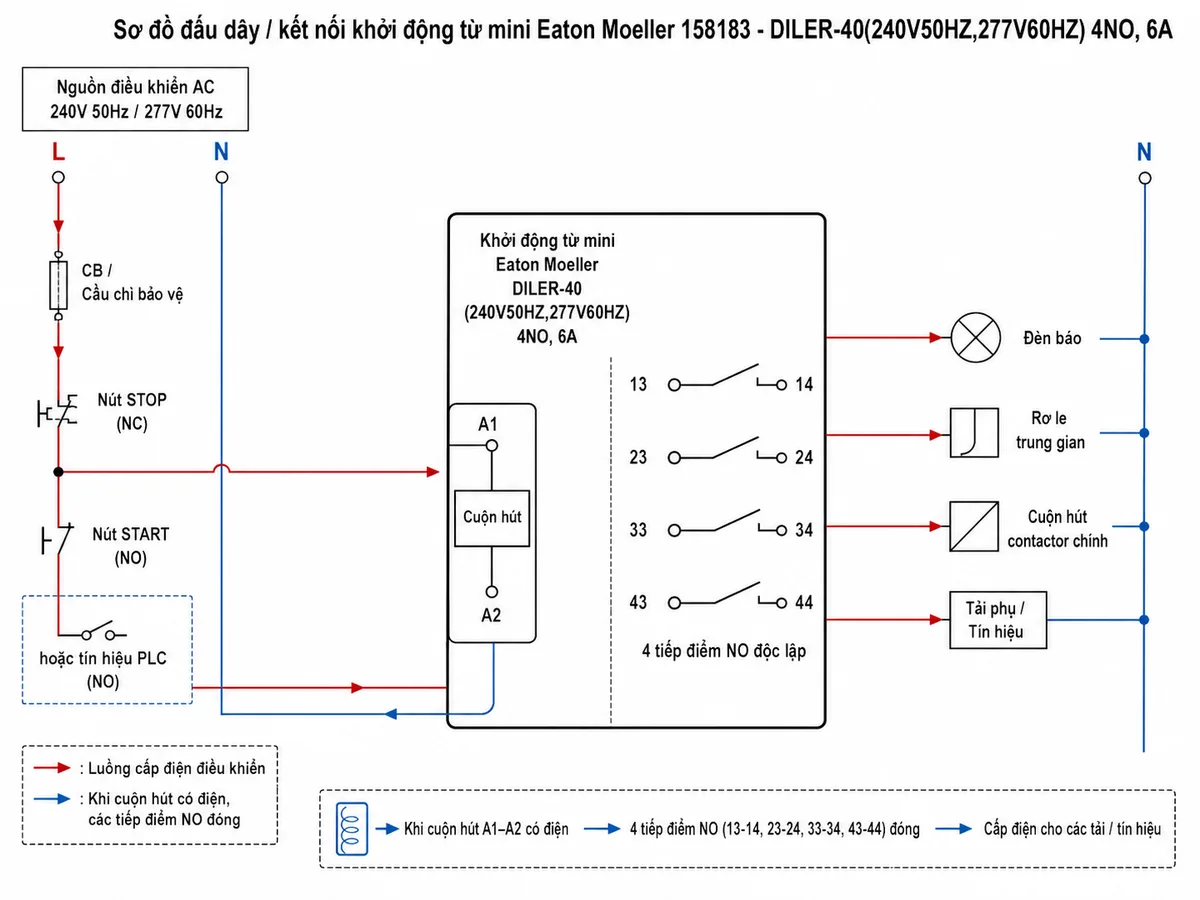

Khởi động từ mini Eaton Moeller DILER-40 có nhiệm vụ nhận nguồn điều khiển đưa vào cuộn hút A1-A2, sau đó đóng các tiếp điểm thường mở để cấp tín hiệu tới các tải điều khiển phụ. Trong tủ điện công nghiệp, thiết bị thường được dùng làm rơ le trung gian 4NO, giúp tách mạch điều khiển khỏi tải, mở rộng số lượng tiếp điểm và tăng tính linh hoạt khi thiết kế mạch.

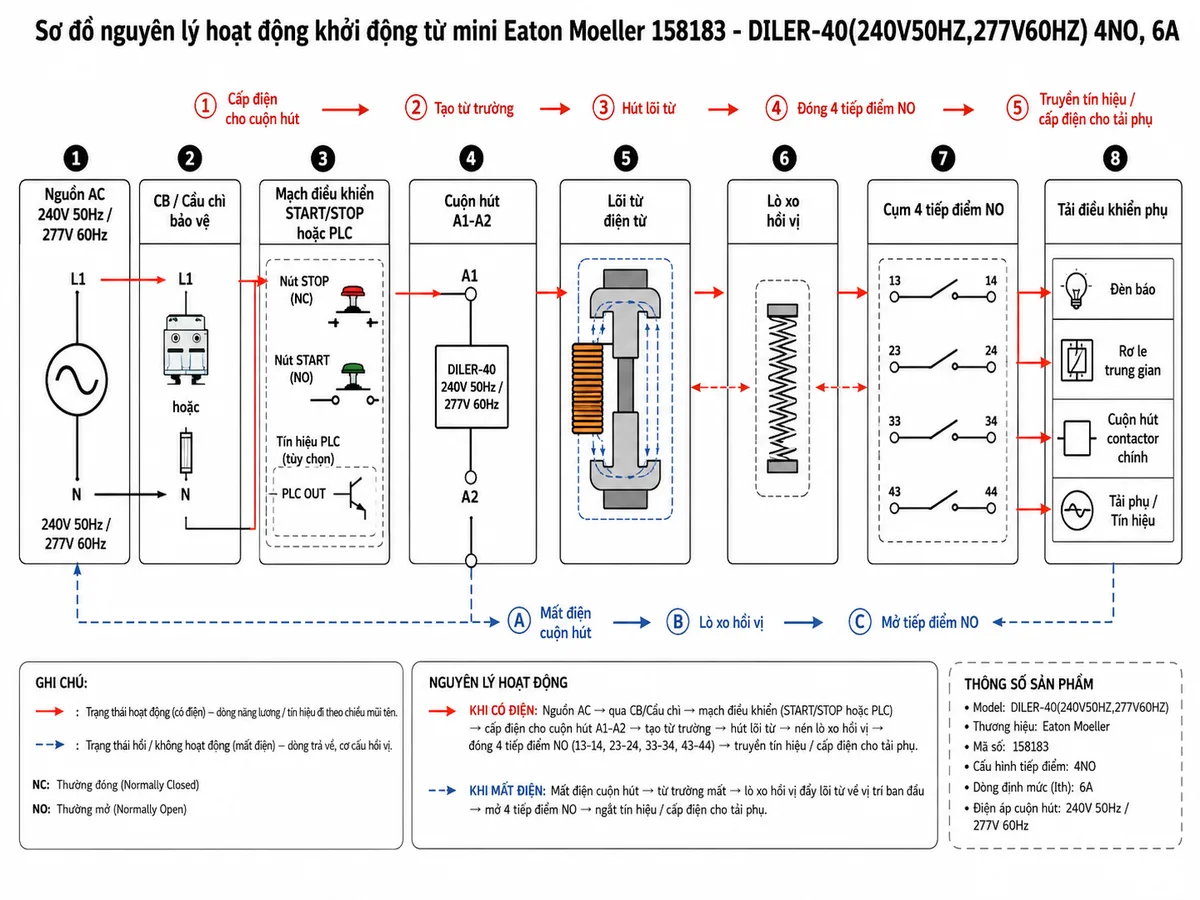

Về nguyên lý, khi cuộn hút của DILER-40(240V50HZ,277V60HZ) được cấp đúng điện áp, mạch từ bên trong sinh lực hút điện từ, kéo cơ cấu tiếp điểm chuyển trạng thái. Các tiếp điểm NO đóng lại để truyền tín hiệu điều khiển tới tải phụ. Khi mất điện cuộn hút, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu, các tiếp điểm NO mở ra và ngắt tín hiệu điều khiển.

Ứng dụng thực tế

Contactor relay Eaton Moeller 158183 phù hợp cho tủ điều khiển máy sản xuất, tủ bơm, tủ quạt, tủ điều khiển băng tải, hệ thống đèn báo trạng thái, mạch liên động an toàn và các hệ thống cần nhân bản tín hiệu điều khiển từ PLC hoặc nút nhấn. Thiết bị đặc biệt hữu ích khi cần một relay mini gọn, có nhiều tiếp điểm NO và làm việc ổn định trong mạch điều khiển AC.

Cam kết & nơi mua hàng

Khi chọn mua khởi động từ mini Eaton Moeller DILER-40 4NO 6A, khách hàng nên đối chiếu đúng mã hàng 158183, đúng model DILER-40(240V50HZ,277V60HZ), đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để tránh nhầm với các phiên bản DILER-40 có điện áp cuộn hút khác.

Đặt mua sản phẩm chính hãng tại thietbicodien để được tư vấn đúng model, hỗ trợ kiểm tra khả năng thay thế, báo giá nhanh và cung cấp thiết bị điện công nghiệp phù hợp cho nhu cầu lắp đặt tủ điện, bảo trì nhà máy hoặc dự án tự động hóa.

Câu hỏi thường gặp (FAQ)

DILER-40(240V50HZ,277V60HZ) là thiết bị gì?

DILER-40(240V50HZ,277V60HZ) là contactor relay mini của Eaton Moeller, dùng trong mạch điều khiển để đóng cắt tín hiệu phụ thông qua các tiếp điểm thường mở.

Sản phẩm Eaton Moeller 158183 dùng điện áp cuộn hút bao nhiêu?

Model này sử dụng cuộn hút AC 240V 50Hz hoặc AC 277V 60Hz. Khi đặt hàng hoặc thay thế, cần kiểm tra đúng điện áp điều khiển trong tủ điện trước khi lắp.

DILER-40 có bao nhiêu tiếp điểm?

Khởi động từ mini DILER-40 có cấu hình 4 tiếp điểm thường mở NO, thường được dùng để cấp tín hiệu cho đèn báo, rơ le trung gian, PLC hoặc cuộn hút contactor chính.

Sản phẩm này có dùng để đóng cắt động cơ trực tiếp không?

DILER-40 là contactor relay mini cho mạch điều khiển, không phải contactor công suất chuyên đóng cắt động cơ trực tiếp. Với tải động cơ, thiết bị thường được dùng để điều khiển cuộn hút của contactor chính.

DILER-40(240V50HZ,277V60HZ) phù hợp lắp ở đâu?

Sản phẩm phù hợp lắp trong tủ điện điều khiển, tủ máy công nghiệp, dây chuyền tự động hóa, hệ thống liên động và các mạch cần mở rộng tín hiệu điều khiển bằng tiếp điểm NO.

Khi thay thế cần lưu ý điểm nào?

Cần kiểm tra đúng model, đúng mã hàng 158183, đúng điện áp cuộn hút, đúng cấu hình tiếp điểm 4NO và kiểu đấu nối trong tủ điện. Nếu thay từ model DILER khác, nên so sánh sơ đồ chân A1-A2 và các cặp tiếp điểm trước khi đấu dây.
