Khởi động từ mini (Contactor Relay) Eaton Moeller 010478 - DILER-40(240V50HZ) 4NO, 6A

Giới thiệu Khởi động từ mini Eaton Moeller 010478 - DILER-40(240V50HZ) 4NO, 6A

Khởi động từ mini Eaton Moeller 010478 - DILER-40(240V50HZ) 4NO, 6A là dòng contactor relay mini thuộc series DILER của Eaton Moeller, dùng để đóng cắt và mở rộng tín hiệu điều khiển trong tủ điện công nghiệp. Sản phẩm có cấu hình 4 tiếp điểm thường mở NO, cuộn hút 240V AC 50Hz, kiểu đấu nối vít, phù hợp cho các mạch điều khiển cần thiết bị trung gian nhỏ gọn, ổn định và dễ lắp đặt.

Eaton Moeller là thương hiệu quen thuộc trong lĩnh vực thiết bị đóng cắt, điều khiển và bảo vệ điện công nghiệp. Với nền tảng kỹ thuật từ châu Âu và danh mục sản phẩm rộng cho tủ điện, máy móc, dây chuyền tự động hóa, Eaton Moeller được sử dụng phổ biến trong các hệ thống điều khiển yêu cầu độ tin cậy cao.

Tên sản phẩm	Khởi động từ mini Eaton Moeller 010478 - DILER-40(240V50HZ)
Mã hàng	010478
Model	DILER-40(240V50HZ)
Dòng sản phẩm	Eaton Moeller series DILER Control relay
Loại thiết bị	Contactor relay mini
Cấu hình tiếp điểm	4NO
Điện áp cuộn hút	240V AC 50Hz
Dòng làm việc AC-15 tại 220V, 230V, 240V	6A
Kiểu đấu nối	Đấu vít
Kiểu lắp đặt	Thanh DIN hoặc bắt vít
Kích thước tham khảo	45 x 58 x 52 mm
Khối lượng tham khảo	0.17 kg
Xuất xứ	Đức

Ưu điểm / tính năng nổi bật

Thiết kế mini gọn gàng cho tủ điện

DILER-40(240V50HZ) có thiết kế nhỏ gọn, phù hợp với các tủ điều khiển có không gian hạn chế. Thiết bị có thể lắp trên thanh DIN hoặc bắt vít, giúp kỹ thuật viên dễ bố trí trong tủ điện máy móc, tủ điều khiển phụ tải, tủ PLC và các cụm điều khiển trung gian.

4 tiếp điểm NO cho nhiều nhánh điều khiển

Với cấu hình 4NO, contactor relay cho phép đóng đồng thời nhiều mạch tín hiệu phụ như đèn báo, rơ le trung gian, ngõ vào PLC hoặc cuộn hút contactor chính. Đây là lựa chọn phù hợp khi cần mở rộng tiếp điểm điều khiển từ một tín hiệu START, STOP, công tắc hành trình hoặc ngõ ra PLC.

Cuộn hút AC 240V 50Hz ổn định

Cuộn hút 240V AC 50Hz giúp thiết bị hoạt động phù hợp trong các hệ thống điều khiển sử dụng nguồn xoay chiều 240V. Khi cuộn hút được cấp điện, cơ cấu điện từ tác động làm các tiếp điểm thường mở chuyển sang trạng thái đóng, từ đó truyền tín hiệu điều khiển đến các thiết bị liên quan.

Độ tin cậy cao trong mạch điều khiển công nghiệp

Sản phẩm được thiết kế cho ứng dụng contactor relay công nghiệp, có độ bền cơ khí cao, tiếp điểm vận hành chắc chắn và phù hợp với các mạch điều khiển đóng cắt thường xuyên. Cấu trúc đấu vít cũng giúp việc siết dây, kiểm tra và bảo trì thuận tiện hơn.

Tuổi thọ cơ khí	10,000,000 lần thao tác
Tần suất đóng cắt cơ khí	9000 lần thao tác mỗi giờ
Điện áp cách điện định mức	690V
Điện áp chịu xung định mức	6000V AC
Nhiệt độ môi trường vận hành	-25°C đến 50°C
Cấp bảo vệ tiếp xúc trực tiếp mặt trước	Chống chạm ngón tay và mu bàn tay theo EN 50274
Tiêu chuẩn / chứng nhận	CE, UL, CSA, IEC/EN 60947, EN 60947-5-1, UL 508

Chức năng & nguyên lý hoạt động / ứng dụng

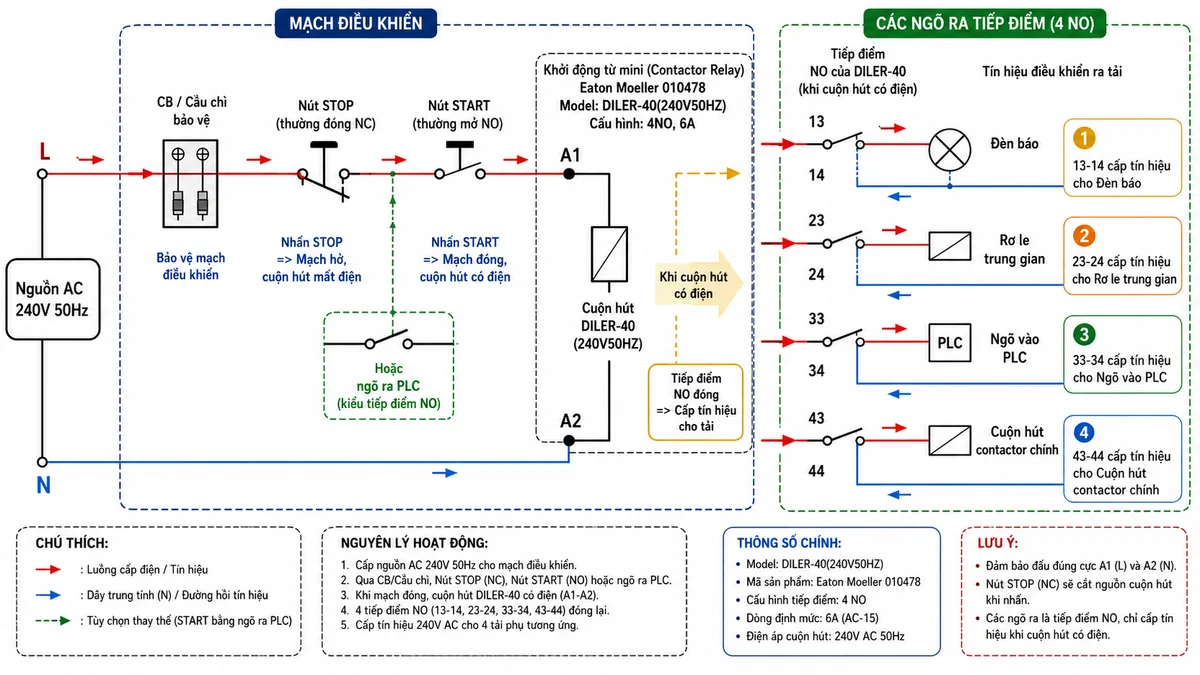

Sơ đồ đấu dây / kết nối đề xuất

Trong mạch điều khiển cơ bản, nguồn điều khiển 240V AC đi qua CB hoặc cầu chì bảo vệ, sau đó qua nút STOP thường đóng và nút START thường mở hoặc ngõ ra PLC trước khi cấp vào cuộn hút A1-A2. Khi cuộn hút có điện, các tiếp điểm NO của khởi động từ mini Eaton Moeller 010478 đóng lại để cấp tín hiệu cho các tải điều khiển phụ.

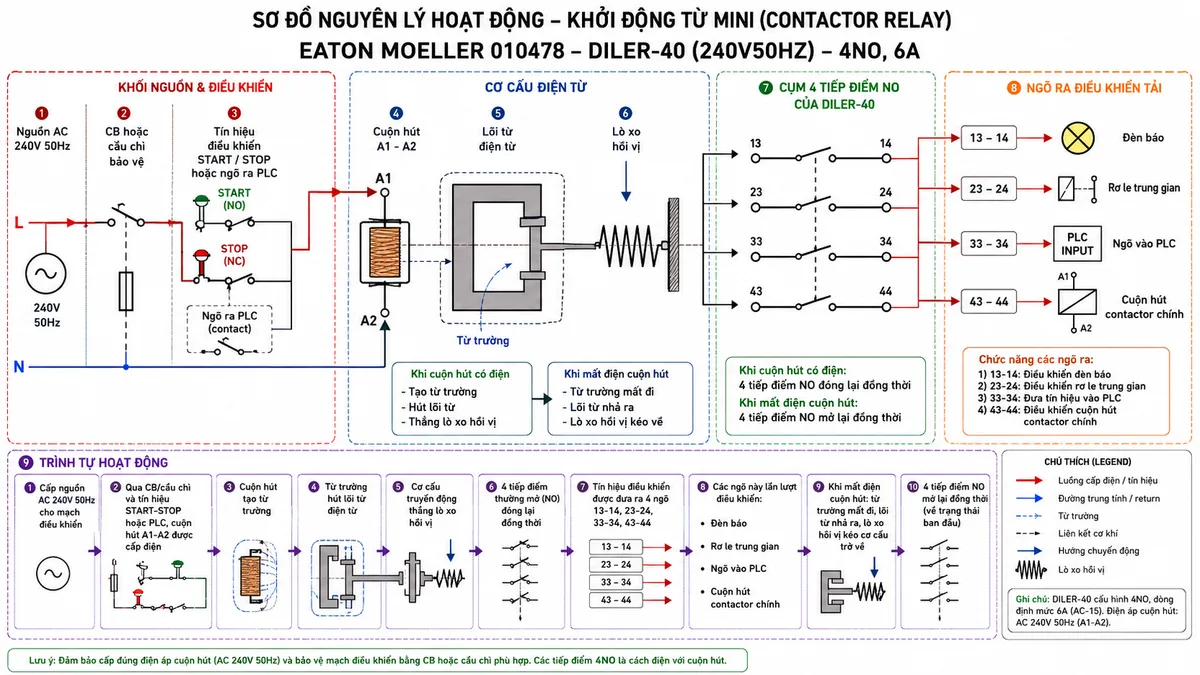

Nguyên lý hoạt động

Khi mạch điều khiển cấp điện cho cuộn hút A1-A2, cuộn dây tạo ra từ trường làm hút lõi từ, kéo cơ cấu tiếp điểm chuyển trạng thái. Các tiếp điểm thường mở của DILER-40(240V50HZ) đóng lại, cho phép truyền tín hiệu điều khiển đến đèn báo, rơ le trung gian, PLC hoặc contactor chính. Khi mất điện cuộn hút, lò xo hồi vị đưa lõi từ trở về vị trí ban đầu và các tiếp điểm NO mở ra.

Ứng dụng thực tế

Contactor relay Eaton Moeller DILER-40 thường được dùng trong tủ điện điều khiển máy móc, hệ thống bơm, quạt, băng tải, dây chuyền tự động hóa, mạch liên động an toàn, mạch báo trạng thái và mạch trung gian giữa PLC với thiết bị đóng cắt công suất. Sản phẩm không dùng để thay thế contactor động lực cho tải công suất lớn, mà chủ yếu dùng trong mạch điều khiển và tín hiệu phụ.

Cam kết & nơi mua hàng

Khi chọn mua Khởi động từ mini Eaton Moeller 010478 - DILER-40(240V50HZ), khách hàng nên ưu tiên nguồn hàng rõ ràng để đảm bảo đúng model, đúng cấu hình 4NO, đúng điện áp cuộn hút 240V AC 50Hz và phù hợp với thiết kế tủ điện hiện hữu.

Để mua hàng chính hãng, được tư vấn đúng mã và hỗ trợ lựa chọn thiết bị phù hợp cho tủ điện công nghiệp, hãy đặt mua tại thietbicodien.

Câu hỏi thường gặp (FAQ)

DILER-40(240V50HZ) là thiết bị gì?

DILER-40(240V50HZ) là contactor relay mini của Eaton Moeller, dùng để đóng cắt và mở rộng tín hiệu trong mạch điều khiển công nghiệp. Thiết bị có cuộn hút 240V AC 50Hz và 4 tiếp điểm thường mở NO.

Khởi động từ mini Eaton Moeller 010478 có dùng để đóng cắt động cơ trực tiếp không?

Sản phẩm này là contactor relay, chủ yếu dùng trong mạch điều khiển, tín hiệu phụ, liên động hoặc điều khiển cuộn hút thiết bị khác. Với tải động lực như động cơ, nên dùng contactor công suất phù hợp theo dòng tải và điều kiện vận hành.

Model này có bao nhiêu tiếp điểm?

Eaton Moeller 010478 có cấu hình 4 tiếp điểm thường mở, thường được ký hiệu là 4NO. Các tiếp điểm này có thể dùng để cấp tín hiệu đồng thời cho nhiều nhánh điều khiển phụ.

Cuộn hút của Eaton Moeller 010478 sử dụng điện áp nào?

Model DILER-40(240V50HZ) sử dụng cuộn hút 240V AC, tần số 50Hz. Khi thiết kế hoặc thay thế, cần kiểm tra đúng điện áp điều khiển của tủ điện để tránh chọn sai cuộn hút.

Sản phẩm phù hợp lắp ở đâu?

Thiết bị phù hợp lắp trong tủ điều khiển công nghiệp, tủ PLC, tủ máy, tủ bơm, tủ quạt, hệ thống băng tải và các cụm điều khiển cần rơ le trung gian dạng contactor mini có độ bền cơ khí cao.

Cần lưu ý gì khi đấu dây DILER-40(240V50HZ)?

Kỹ thuật viên cần đấu đúng cực cuộn hút A1-A2, kiểm tra nguồn điều khiển 240V AC 50Hz, sử dụng CB hoặc cầu chì bảo vệ phù hợp và đảm bảo tải đấu qua tiếp điểm không vượt quá thông số cho phép của thiết bị.
