Khởi động từ mini (Contactor Relay) Eaton Moeller 051755 - DILER-40(42V50HZ,48V60HZ) 4NO, 6A

Khởi động từ mini Eaton Moeller 051755 - DILER-40(42V50HZ,48V60HZ) 4NO, 6A

Khởi động từ mini Eaton Moeller 051755 - DILER-40(42V50HZ,48V60HZ) 4NO, 6A là rơ le contactor điều khiển thuộc dòng DILER của Eaton Moeller, dùng để đóng cắt tín hiệu trong mạch điều khiển công nghiệp. Sản phẩm có cấu hình 4 tiếp điểm thường mở 4NO, cuộn hút AC 42 V 50 Hz hoặc 48 V 60 Hz, phù hợp cho tủ điện tự động hóa, mạch liên động, mạch báo trạng thái và điều khiển tải phụ.

Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng trong các hệ thống điều khiển, bảo vệ và phân phối điện. Dòng DILER được thiết kế cho các ứng dụng rơ le trung gian, rơ le điều khiển và phụ trợ trong tủ điện, nơi cần thiết bị nhỏ gọn nhưng vận hành ổn định. Với xuất xứ Đức, model DILER-40(42V50HZ,48V60HZ) phù hợp cho các hệ thống yêu cầu linh kiện đóng cắt tín hiệu có độ tin cậy cao.

Ưu điểm / tính năng nổi bật

Contactor relay Eaton Moeller DILER-40 nổi bật ở thiết kế mini, dễ lắp đặt trong không gian tủ điện hạn chế và phù hợp cho nhiều mạch điều khiển phụ. Thiết bị giúp kỹ sư điện dễ dàng mở rộng số tiếp điểm điều khiển, tách tín hiệu điều khiển hoặc liên động giữa các nhánh mạch.

• Thiết kế nhỏ gọn, phù hợp lắp trên thanh DIN hoặc bắt vít trong tủ điện công nghiệp.
• Hỗ trợ đóng cắt đồng thời nhiều nhánh tín hiệu điều khiển, thuận tiện cho mạch báo, mạch liên động và mạch PLC.
• Đấu nối vít chắc chắn, dễ thi công, dễ kiểm tra và bảo trì khi lắp đặt thực tế.
• Phù hợp cho hệ thống điều khiển dùng điện áp AC thấp, cần thiết bị trung gian ổn định và an toàn.

Thông số / đặc tính	Giá trị tham khảo theo model
Loại thiết bị	Contactor relay / control relay mini dòng DILER
Mã catalog	051755
Model	DILER-40(42V50HZ,48V60HZ)
Cấu hình tiếp điểm	4 tiếp điểm thường mở 4NO
Điện áp điều khiển cuộn hút	42 V AC 50 Hz / 48 V AC 60 Hz
Kiểu vận hành	AC operation
Kiểu đấu nối	Zacắc vít / screw terminals
Dòng làm việc AC-15 tại 220/230/240 V	6 A
Dòng làm việc AC-15 tại 380/400/415 V	3 A
Dòng nhiệt quy ước	10 A
Điện áp làm việc định mức tối đa	600 V AC
Điện áp cách điện định mức	690 V
Công suất hút cuộn	25 VA
Kiểu lắp đặt	Thanh DIN hoặc bắt vít
Kích thước tham khảo	52 x 58 x 45 mm

Chức năng & nguyên lý hoạt động / ứng dụng

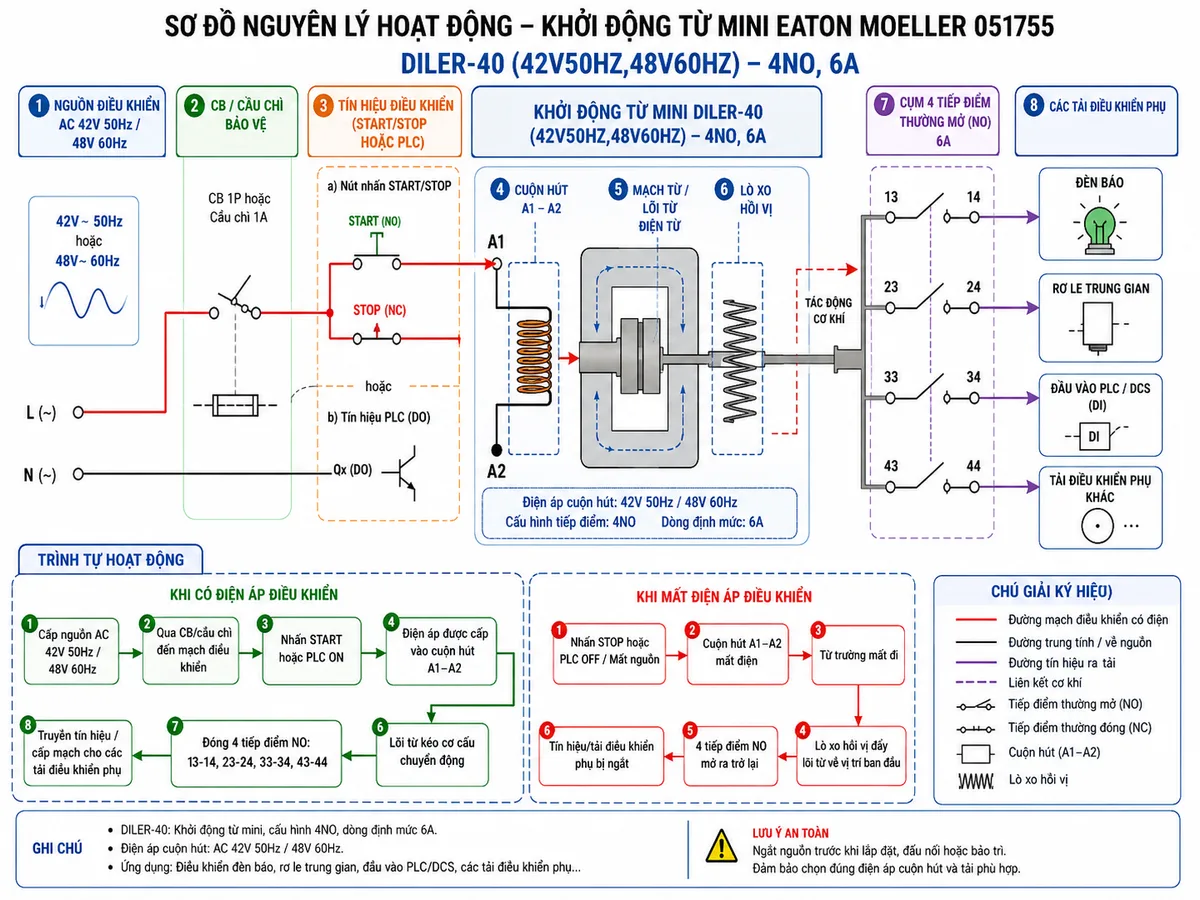

Khởi động từ mini Eaton Moeller 051755 hoạt động như một rơ le trung gian trong mạch điều khiển. Khi cuộn hút A1-A2 được cấp đúng điện áp điều khiển, cơ cấu điện từ bên trong sẽ hút lõi từ, làm các tiếp điểm thường mở chuyển sang trạng thái đóng. Nhờ đó, tín hiệu điều khiển có thể được truyền đến đèn báo, rơ le trung gian, đầu vào PLC, mạch báo trạng thái hoặc các tải điều khiển phụ khác.

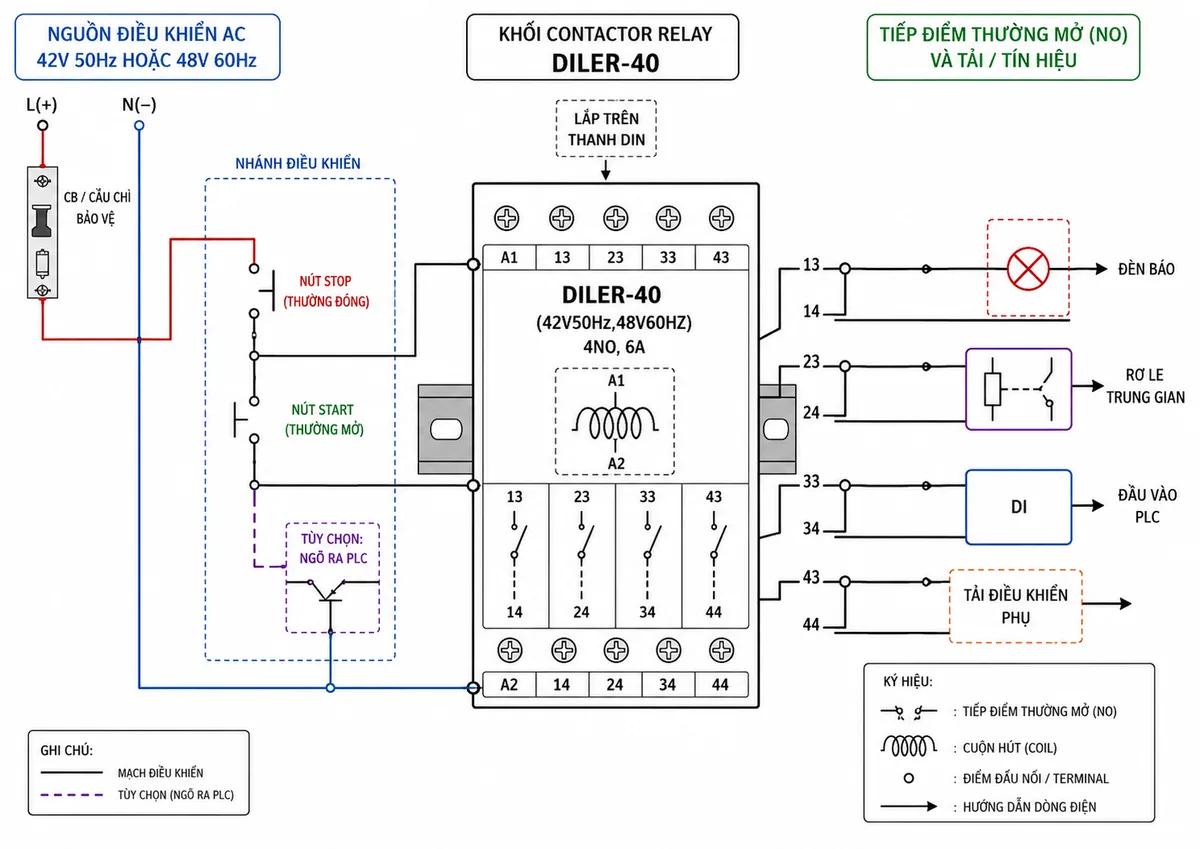

Trong sơ đồ đấu dây thực tế, nguồn điều khiển thường đi qua CB hoặc cầu chì bảo vệ, sau đó qua nút nhấn, tiếp điểm điều kiện hoặc ngõ ra PLC trước khi cấp vào cuộn hút. Các tiếp điểm NO của thiết bị được dùng để đóng cắt nhiều nhánh tín hiệu độc lập, giúp mạch điều khiển rõ ràng và dễ bảo trì.

Khi mất điện điều khiển, cuộn hút nhả, lò xo hồi vị đưa lõi từ về vị trí ban đầu và các tiếp điểm NO tự động mở ra. Cơ chế này giúp rơ le contactor mini 4NO phù hợp cho các mạch cần trạng thái đóng cắt rõ ràng, an toàn và dễ kiểm soát.

Ứng dụng tiêu biểu

DILER-40(42V50HZ,48V60HZ) thường được dùng trong tủ điều khiển máy móc, tủ PLC, hệ thống bơm, quạt, băng tải, dây chuyền sản xuất, mạch báo trạng thái, mạch liên động an toàn và các hệ thống cần nhân bản tín hiệu điều khiển. Thiết bị không phải contactor công suất chính cho động cơ lớn, mà phù hợp nhất với vai trò rơ le điều khiển phụ trong mạch điện công nghiệp.

Cam kết & nơi mua hàng

Khi cần mua khởi động từ mini Eaton Moeller 051755 DILER-40(42V50HZ,48V60HZ) chính hãng, khách hàng nên chọn đúng model, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để tránh sai lệch khi lắp đặt. Sản phẩm phù hợp cho kỹ sư tủ điện, đơn vị bảo trì nhà máy và nhà thầu tự động hóa cần thiết bị điều khiển nhỏ gọn, ổn định.

Đặt mua hàng chính hãng tại thietbicodien để được tư vấn đúng model, hỗ trợ kiểm tra thông số kỹ thuật và lựa chọn thiết bị Eaton Moeller phù hợp cho hệ thống điều khiển của bạn.

Câu hỏi thường gặp (FAQ)

DILER-40(42V50HZ,48V60HZ) là thiết bị gì?

DILER-40(42V50HZ,48V60HZ) là khởi động từ mini dạng contactor relay của Eaton Moeller, dùng trong mạch điều khiển để đóng cắt tín hiệu phụ thông qua 4 tiếp điểm thường mở.

Khởi động từ mini Eaton Moeller 051755 dùng điện áp cuộn hút bao nhiêu?

Model 051755 dùng cuộn hút AC với điện áp điều khiển 42 V 50 Hz hoặc 48 V 60 Hz. Khi thay thế, cần kiểm tra đúng điện áp nguồn điều khiển trong tủ điện trước khi lắp đặt.

Sản phẩm này có mấy tiếp điểm?

Thiết bị có 4 tiếp điểm thường mở, thường được gọi là cấu hình 4NO. Cấu hình này phù hợp cho các mạch cần đóng đồng thời nhiều nhánh tín hiệu điều khiển.

DILER-40 có dùng để đóng cắt trực tiếp động cơ công suất lớn không?

Không nên dùng model này như contactor công suất chính cho động cơ lớn. Đây là contactor relay mini, phù hợp hơn cho mạch điều khiển, mạch liên động, mạch báo trạng thái và tải điều khiển phụ.

Thiết bị này lắp đặt như thế nào?

Khởi động từ mini Eaton Moeller 051755 có thể lắp trên thanh DIN hoặc bắt vít trong tủ điện. Kiểu đầu nối vít giúp việc đấu dây, siết dây và kiểm tra bảo trì thuận tiện.

Khi nào nên chọn Eaton Moeller DILER-40 4NO?

Nên chọn Eaton Moeller DILER-40 4NO khi hệ thống cần một rơ le trung gian nhỏ gọn, có 4 tiếp điểm thường mở để nhân tín hiệu, liên động điều khiển hoặc đóng cắt các nhánh tín hiệu phụ trong tủ điện.
