Khởi động từ mini (Contactor Relay) Eaton Moeller 051758 - DILER-40(220V50HZ,240V60HZ) 4NO, 6A

Khởi động từ mini Eaton Moeller 051758 DILER-40(220V50HZ,240V60HZ) 4NO, 6A

Khởi động từ mini Eaton Moeller 051758 - DILER-40(220V50HZ,240V60HZ) là contactor relay dòng DILER dùng cho mạch điều khiển điện công nghiệp, có cấu hình 4 tiếp điểm thường mở, vận hành bằng cuộn hút AC 220V 50Hz hoặc 240V 60Hz. Sản phẩm phù hợp để đóng cắt tín hiệu điều khiển, liên động, kích rơ le trung gian, đèn báo hoặc cuộn hút contactor chính trong tủ điện tự động hóa.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng, kế thừa nền tảng kỹ thuật của Moeller và hệ sinh thái quản lý năng lượng Eaton. Dòng DILER được thiết kế theo phong cách mini-contactors nhỏ gọn, dễ lắp đặt trong tủ điện, đáp ứng nhu cầu điều khiển ổn định cho máy móc, dây chuyền sản xuất và hệ thống phân phối điện hạ thế.

Ưu điểm và tính năng nổi bật

• Thiết kế contactor relay mini nhỏ gọn, tối ưu không gian lắp đặt trong tủ điện điều khiển.
• Sử dụng 4 tiếp điểm thường mở NO, phù hợp cho nhiều nhánh tín hiệu điều khiển phụ.
• Cuộn hút AC dùng cho nguồn điều khiển 220V 50Hz hoặc 240V 60Hz, thuận tiện trong hệ thống điện công nghiệp phổ biến.
• Kiểu đấu nối vít giúp thi công chắc chắn, dễ kiểm tra và bảo trì.
• Có thể lắp trên DIN-rail hoặc bắt vít, linh hoạt cho nhiều kiểu tủ điện và bảng điều khiển.
• Phù hợp cho mạch điều khiển liên động, báo trạng thái, điều khiển contactor chính, rơ le trung gian và tín hiệu PLC.

Bảng thông số kỹ thuật tham khảo

Thông số	Giá trị
Dòng sản phẩm	Eaton Moeller series DILER Control relay
Mã catalogue	051758
Model code	DILER-40(220V50HZ,240V60HZ)
Loại thiết bị	Contactor relay
Cấu hình tiếp điểm	4 NO
Điện áp cuộn hút	220 V 50 Hz, 240 V 60 Hz
Kiểu vận hành	AC operation
Kiểu đấu nối	Screw terminals
Dòng làm việc AC-15 tại 220 V, 230 V, 240 V	6 A
Dòng nhiệt quy ước Ith	10 A
Cấp bảo vệ	IP20
Phương pháp lắp đặt	DIN-rail hoặc bắt vít
Kích thước	52 mm x 58 mm x 45 mm
Khối lượng	0.17 kg

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính trong tủ điện

DILER-40(220V50HZ,240V60HZ) được dùng như một rơ le trung gian công nghiệp để khuếch đại, phân nhánh hoặc cách ly tín hiệu điều khiển. Khi nhận tín hiệu từ nút nhấn, công tắc hành trình, bộ điều khiển PLC hoặc mạch điều khiển tự động, thiết bị sẽ đóng các tiếp điểm NO để truyền tín hiệu đến tải điều khiển phụ.

Trong hệ thống thực tế, sản phẩm thường được dùng để điều khiển đèn báo trạng thái, còi báo, rơ le trung gian, cuộn hút contactor chính, mạch liên động an toàn hoặc các nhánh tín hiệu trong bảng điều khiển máy.

Nguyên lý hoạt động

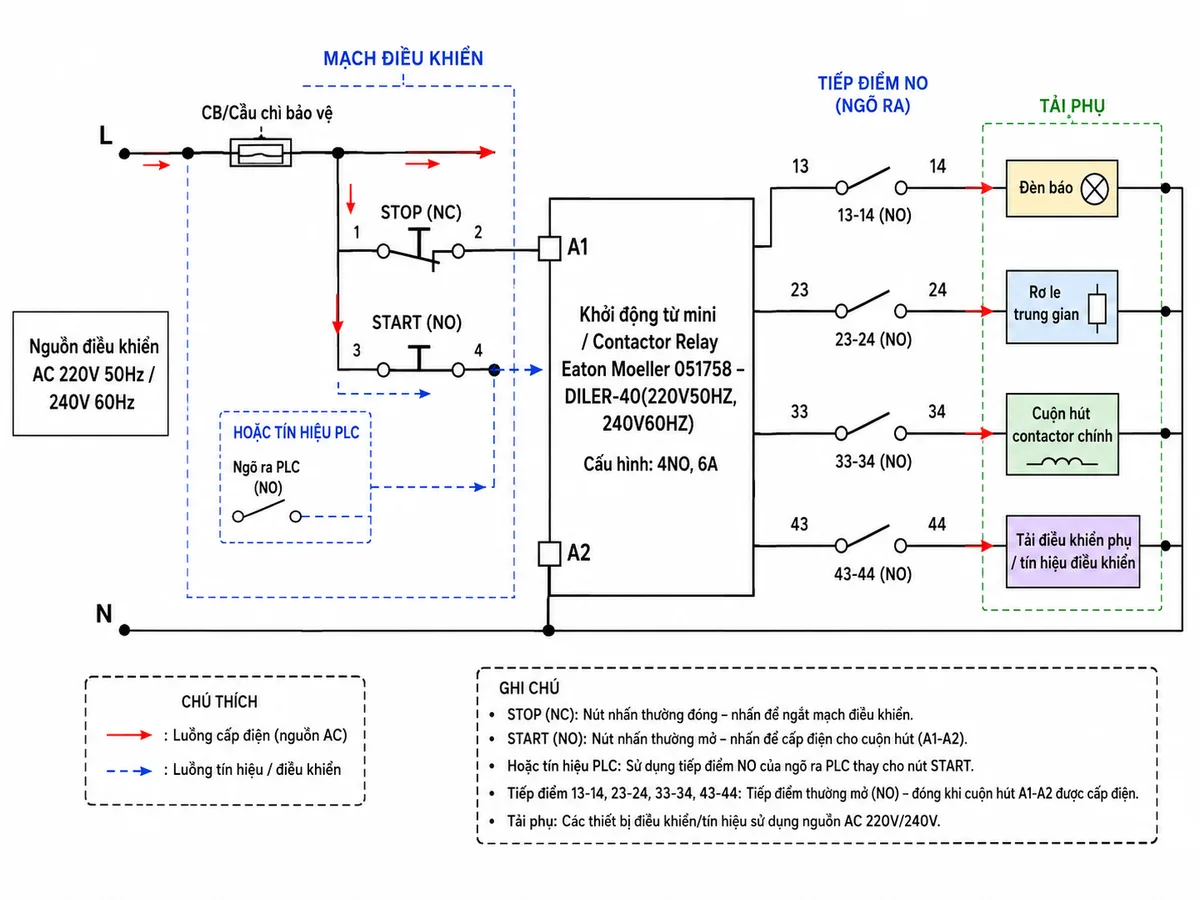

Khi cuộn hút A1-A2 của contactor relay Eaton Moeller được cấp đúng điện áp điều khiển, mạch từ bên trong tạo lực hút điện từ làm cơ cấu chấp hành chuyển trạng thái. Các tiếp điểm thường mở sẽ đóng lại, cho phép tín hiệu điều khiển đi tới các tải phụ đã đấu nối.

Khi mất điện cuộn hút hoặc tín hiệu điều khiển bị ngắt, lực hút điện từ mất đi, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu và các tiếp điểm NO mở ra. Cách làm việc này giúp mạch điều khiển đóng cắt rõ ràng, dễ thiết kế liên động và dễ kiểm tra trạng thái vận hành.

Ứng dụng tiêu biểu

• Mạch điều khiển máy móc công nghiệp, băng tải, bơm, quạt và hệ thống phụ trợ.
• Tủ điện điều khiển dùng PLC, relay logic hoặc nút nhấn vận hành thủ công.
• Mạch báo trạng thái hoạt động, báo lỗi, báo nguồn hoặc báo chạy máy.
• Mạch liên động giữa các contactor, rơ le bảo vệ và thiết bị điều khiển trung tâm.
• Hệ thống cần khởi động từ mini 4NO để chia nhiều nhánh tín hiệu từ một tín hiệu điều khiển chính.

Cam kết và nơi mua hàng

Khi chọn mua Khởi động từ mini Eaton Moeller 051758 DILER-40(220V50HZ,240V60HZ), khách hàng nên ưu tiên đúng model, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để tránh sai lệch khi lắp đặt trong tủ điện. Sản phẩm phù hợp cho kỹ thuật viên, nhà thầu cơ điện, xưởng chế tạo máy và đơn vị bảo trì hệ thống tự động hóa.

Để mua hàng chính hãng, được tư vấn đúng mã và hỗ trợ lựa chọn thiết bị phù hợp với mạch điều khiển, hãy đặt mua tại thietbicodien.

thietbicodien cam kết cung cấp sản phẩm đúng thông tin, tư vấn kỹ thuật rõ ràng, hỗ trợ báo giá nhanh và đồng hành cùng khách hàng trong quá trình lựa chọn thiết bị điện công nghiệp.

Câu hỏi thường gặp (FAQ)

Khởi động từ mini Eaton Moeller 051758 dùng để làm gì?

Sản phẩm dùng để đóng cắt tín hiệu trong mạch điều khiển, thường gặp trong tủ điện máy móc, mạch liên động, mạch báo trạng thái, điều khiển rơ le trung gian hoặc cuộn hút contactor chính.

Model DILER-40(220V50HZ,240V60HZ) có bao nhiêu tiếp điểm?

Model này có 4 tiếp điểm thường mở NO, phù hợp khi cần chia tín hiệu điều khiển ra nhiều nhánh độc lập.

DILER-40(220V50HZ,240V60HZ) dùng nguồn cuộn hút bao nhiêu?

Thiết bị sử dụng cuộn hút AC với điện áp điều khiển 220V 50Hz hoặc 240V 60Hz. Khi chọn hàng cần kiểm tra đúng điện áp mạch điều khiển thực tế.

Sản phẩm này có dùng để đóng cắt tải động lực trực tiếp không?

Đây là contactor relay dùng chủ yếu cho mạch điều khiển và tín hiệu phụ. Với tải động lực lớn như động cơ, nên dùng contactor công suất phù hợp và dùng DILER-40 để điều khiển hoặc liên động.

Thiết bị có phù hợp lắp trong tủ điện công nghiệp không?

Có. Thiết kế nhỏ gọn, kiểu đấu nối vít và khả năng lắp DIN-rail hoặc bắt vít giúp thiết bị phù hợp cho tủ điện điều khiển, tủ máy và bảng điều khiển công nghiệp.

Khi thay thế sản phẩm cũ cần lưu ý gì?

Cần kiểm tra đúng mã 051758, đúng model DILER-40(220V50HZ,240V60HZ), đúng điện áp cuộn hút, đúng số lượng tiếp điểm NO và sơ đồ đấu dây trước khi thay thế.
