Khởi động từ mini (Contactor Relay) Eaton Moeller 051760 - DILER-40(380V50HZ,440V60HZ) 4NO, 6A

Giới thiệu Khởi động từ mini Eaton Moeller 051760 - DILER-40(380V50HZ,440V60HZ)

Khởi động từ mini Eaton Moeller 051760 - DILER-40(380V50HZ,440V60HZ) là dòng contactor relay Eaton Moeller dùng trong mạch điều khiển công nghiệp, phù hợp cho các hệ thống cần đóng cắt tín hiệu phụ, liên động, điều khiển đèn báo, rơ le trung gian hoặc cuộn hút contactor chính. Sản phẩm thuộc dòng DILER của Eaton Moeller, thương hiệu thiết bị điện công nghiệp có nguồn gốc châu Âu, được sử dụng rộng rãi trong tủ điện điều khiển, dây chuyền máy móc và hệ thống tự động hóa.

Với cấu hình 4 tiếp điểm thường mở NO, kiểu đấu dây bằng vít và cuộn hút AC theo mã DILER-40(380V50HZ,440V60HZ), thiết bị giúp tối ưu không gian tủ điện nhưng vẫn đảm bảo khả năng điều khiển ổn định trong môi trường công nghiệp.

Ưu điểm và tính năng nổi bật

Khởi động từ mini Eaton Moeller DILER-40 được thiết kế cho các mạch điều khiển cần độ tin cậy cao, thao tác đóng cắt nhanh và lắp đặt gọn gàng. Thiết bị phù hợp cho tủ điện máy móc, hệ thống điều khiển động cơ, tủ PLC và các ứng dụng liên động tín hiệu.

• Thiết kế mini giúp tiết kiệm không gian trong tủ điện, dễ bố trí cùng CB, relay, timer và contactor chính.
• Cấu hình 4 tiếp điểm NO thuận tiện cho việc phân phối tín hiệu điều khiển đến nhiều nhánh phụ.
• Đấu nối vít chắc chắn, phù hợp môi trường tủ điện công nghiệp cần kết nối ổn định.
• Hoạt động bằng cuộn hút AC, thích hợp cho các hệ thống điều khiển sử dụng nguồn xoay chiều.
• Dòng DILER hỗ trợ lắp trên thanh DIN hoặc bắt vít, linh hoạt khi thiết kế bảng điện.

Bảng thông số kỹ thuật tham khảo

Thông số	Giá trị
Mã hàng	051760
Model	DILER-40(380V50HZ,440V60HZ)
Dòng sản phẩm	Eaton Moeller series DILER control relay
Loại thiết bị	Contactor relay / khởi động từ mini điều khiển
Điện áp cuộn hút	380 V AC 50 Hz, 440 V AC 60 Hz
Cấu hình tiếp điểm	4 tiếp điểm thường mở NO
Dòng làm việc danh định tham khảo	6 A theo ứng dụng AC-15 ở 220–240 V
Dòng AC-15 ở 380–415 V	3 A
Điện áp làm việc tối đa	600 V AC
Điện áp cách điện danh định	690 V
Kiểu đấu nối	Đầu nối vít
Kiểu lắp đặt	Thanh DIN hoặc bắt vít
Cấp bảo vệ	IP20
Nhiệt độ làm việc môi trường	-25 °C đến 50 °C
Kích thước	45 mm x 58 mm x 52 mm
Khối lượng	Khoảng 0,17 kg
Tiêu chuẩn/chứng nhận	CE, UL, CSA, IEC/EN 60947, EN 60947-5-1, UL 508

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

Contactor relay 4NO này không phải là contactor công suất chính để đóng cắt trực tiếp tải động lực lớn, mà chủ yếu dùng trong mạch điều khiển công nghiệp. Khi cuộn hút được cấp nguồn phù hợp, các tiếp điểm thường mở sẽ chuyển sang trạng thái đóng để truyền tín hiệu điều khiển đến các thiết bị phụ như đèn báo, rơ le trung gian, ngõ vào PLC hoặc cuộn hút contactor khác.

Nguyên lý hoạt động

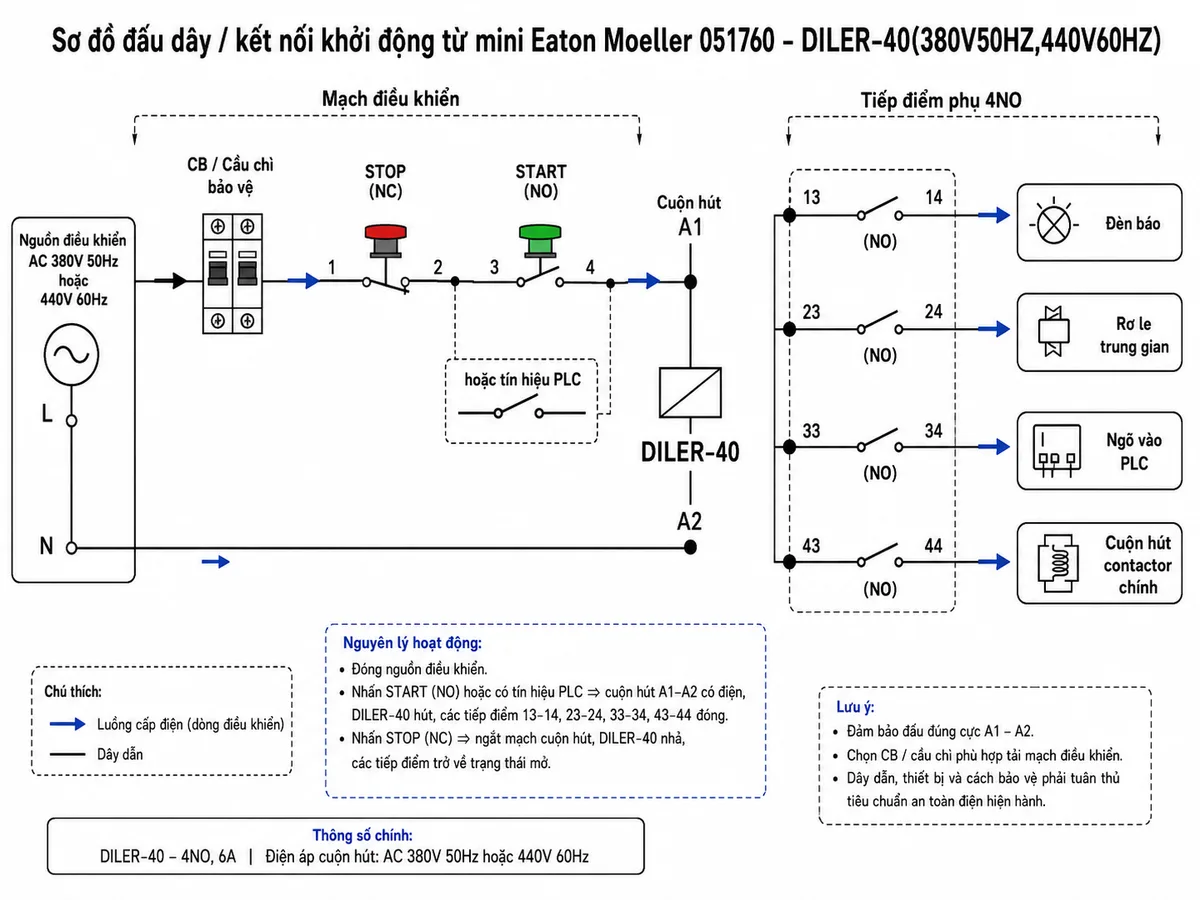

Khi mạch điều khiển cấp điện vào cuộn hút A1-A2, cuộn dây tạo ra từ trường hút lõi từ, làm cơ cấu tiếp điểm chuyển trạng thái. Các tiếp điểm NO đóng lại để cho phép tín hiệu điều khiển đi qua. Khi mất điện hoặc mạch điều khiển bị ngắt, lực hút điện từ mất đi, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu và các tiếp điểm NO mở ra.

Cơ chế này giúp DILER-40(380V50HZ,440V60HZ) thực hiện các nhiệm vụ như nhân tín hiệu điều khiển, khóa liên động, điều khiển nhiều tải phụ cùng lúc hoặc làm tầng trung gian giữa PLC và thiết bị đóng cắt công suất.

Ứng dụng tiêu biểu

Khởi động từ mini Eaton Moeller 051760 phù hợp cho các tủ điện điều khiển máy sản xuất, hệ thống bơm/quạt, dây chuyền tự động hóa, mạch liên động an toàn, mạch điều khiển đèn báo trạng thái và các hệ thống cần tách ly tín hiệu điều khiển. Thiết bị đặc biệt hữu ích khi cần một rơ le contactor mini 4NO có độ bền cơ khí cao, lắp đặt gọn và tương thích với tiêu chuẩn thiết bị điện công nghiệp.

Cam kết và nơi mua hàng

Khi chọn mua Khởi động từ mini Eaton Moeller 051760 - DILER-40(380V50HZ,440V60HZ), khách hàng nên ưu tiên đúng model, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để tránh sai lệch khi lắp đặt trong tủ điện. Tại thietbicodien, chúng tôi cung cấp thiết bị điện công nghiệp chính hãng, hỗ trợ tư vấn chọn mã phù hợp theo sơ đồ điều khiển, nhu cầu thay thế và yêu cầu kỹ thuật của từng hệ thống.

Liên hệ thietbicodien để được tư vấn báo giá, kiểm tra tình trạng hàng và lựa chọn đúng contactor relay Eaton Moeller chính hãng cho tủ điện của bạn.

Câu hỏi thường gặp (FAQ)

DILER-40(380V50HZ,440V60HZ) dùng để làm gì?

DILER-40(380V50HZ,440V60HZ) dùng trong mạch điều khiển để đóng cắt tín hiệu phụ, điều khiển đèn báo, rơ le trung gian, ngõ vào PLC hoặc kích cuộn hút contactor chính.

Sản phẩm này có phải contactor công suất để đóng cắt trực tiếp động cơ không?

Không nên hiểu sản phẩm này là contactor công suất chính. Đây là contactor relay mini, chủ yếu dùng cho mạch điều khiển và mạch tín hiệu phụ. Khi cần đóng cắt động cơ hoặc tải công suất lớn, cần chọn contactor động lực phù hợp với dòng tải thực tế.

DILER-40 có bao nhiêu tiếp điểm?

Model này có cấu hình 4 tiếp điểm thường mở NO, thường được nhận diện theo nhóm cực phụ như 13-14, 23-24, 33-34 và 43-44 trong sơ đồ điều khiển.

Cuộn hút của Eaton Moeller 051760 dùng điện áp nào?

Cuộn hút của mã Eaton Moeller 051760 được thiết kế cho nguồn điều khiển AC 380 V 50 Hz hoặc 440 V 60 Hz. Khi thay thế, cần kiểm tra đúng điện áp điều khiển trong tủ điện trước khi lắp đặt.

Sản phẩm có thể lắp trên thanh DIN không?

Có. Dòng DILER được thiết kế để lắp trong tủ điện bằng thanh DIN hoặc bắt vít, giúp việc thi công, bảo trì và thay thế trong tủ điều khiển thuận tiện hơn.

Khi nào nên chọn DILER-40 thay vì relay trung gian thông thường?

Nên chọn DILER-40 Eaton Moeller khi mạch điều khiển cần thiết bị dạng contactor relay có độ bền cơ khí cao, tiếp điểm điều khiển tin cậy, đấu nối vít chắc chắn và khả năng tích hợp tốt trong hệ thống tủ điện công nghiệp.
