Khởi động từ mini (Contactor Relay) Eaton Moeller 010094 - DILER-40(24V50HZ) 4NO, 6A

Khởi động từ mini Eaton Moeller 010094 DILER-40(24V50HZ) 4NO, 6A

Khởi động từ mini Eaton Moeller 010094 - DILER-40(24V50HZ) là contactor relay mini dùng cho mạch điều khiển trong tủ điện công nghiệp, có cấu hình 4 tiếp điểm thường mở 4NO, cuộn hút AC 24V 50Hz và dòng tiếp điểm 6A. Sản phẩm thuộc dòng DILER Mini-contactors của Eaton Moeller, phù hợp cho các ứng dụng đóng cắt tín hiệu, điều khiển rơ le trung gian, liên động và tự động hóa máy móc.

1) Giới thiệu và nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng với các dòng contactor, rơ le điều khiển, thiết bị bảo vệ và tự động hóa hạ thế. Moeller có nền tảng kỹ thuật từ Đức và hiện là một phần trong hệ sinh thái sản phẩm của Eaton, tập trung vào giải pháp đóng cắt, bảo vệ và điều khiển điện cho nhà máy, tủ điện và hệ thống máy công nghiệp.

Model DILER-40(24V50HZ) được thiết kế theo dạng contactor relay mini, kích thước gọn, lắp đặt thuận tiện trong tủ điều khiển. Với 4 tiếp điểm NO, sản phẩm đặc biệt hữu ích khi cần nhân nhiều tín hiệu điều khiển từ một lệnh đóng cắt duy nhất.

Thông tin kỹ thuật tiêu biểu

Hạng mục	Giá trị
Dòng sản phẩm	DILER Mini-contactors / Contactor relay
Mã catalogue	010094
Điện áp cuộn hút	24V AC, 50Hz
Kiểu tiếp điểm	4NO, thường mở
Dòng làm việc danh định	6A
Điện áp cách điện danh định	690V
Kiểu đấu nối	Cầu đấu vít
Cấp bảo vệ thiết bị	IP20
Kiểu lắp đặt	Thanh DIN hoặc bắt vít
Kích thước tham khảo	45 x 58 x 52 mm
Khối lượng tham khảo	0,17 kg
Tiêu chuẩn / chứng nhận	IEC/EN 60947, UL, CSA, CE, VDE

2) Ưu điểm và tính năng nổi bật

• Contactor relay mini 4NO giúp đóng cắt đồng thời nhiều nhánh tín hiệu điều khiển, phù hợp cho mạch tự động hóa cần liên động hoặc nhân tín hiệu.
• Cuộn hút 24V AC 50Hz thích hợp cho các hệ thống điều khiển điện áp thấp, giúp tăng độ an toàn trong tủ điện điều khiển.
• Thiết kế nhỏ gọn, dễ lắp trên thanh DIN hoặc bắt vít, tối ưu không gian trong tủ điện máy móc.
• Cầu đấu vít chắc chắn, thuận tiện khi đấu dây, bảo trì hoặc thay thế thiết bị trong hệ thống.
• Tiếp điểm thường mở cho phép điều khiển đèn báo, rơ le trung gian, cuộn hút contactor, tín hiệu PLC hoặc các mạch phụ trợ khác.
• Sản phẩm thuộc dòng DILER Eaton Moeller, phù hợp cho môi trường công nghiệp yêu cầu độ ổn định và độ tin cậy cao.

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính của DILER-40(24V50HZ)

DILER-40(24V50HZ) hoạt động như một rơ le contactor mini dùng để đóng cắt các mạch điều khiển phụ trợ. Khi cuộn hút nhận nguồn 24V AC 50Hz, cơ cấu điện từ bên trong sẽ tác động, kéo cụm tiếp điểm chuyển trạng thái từ mở sang đóng. Khi mất nguồn điều khiển, lò xo hồi vị đưa tiếp điểm trở về trạng thái ban đầu.

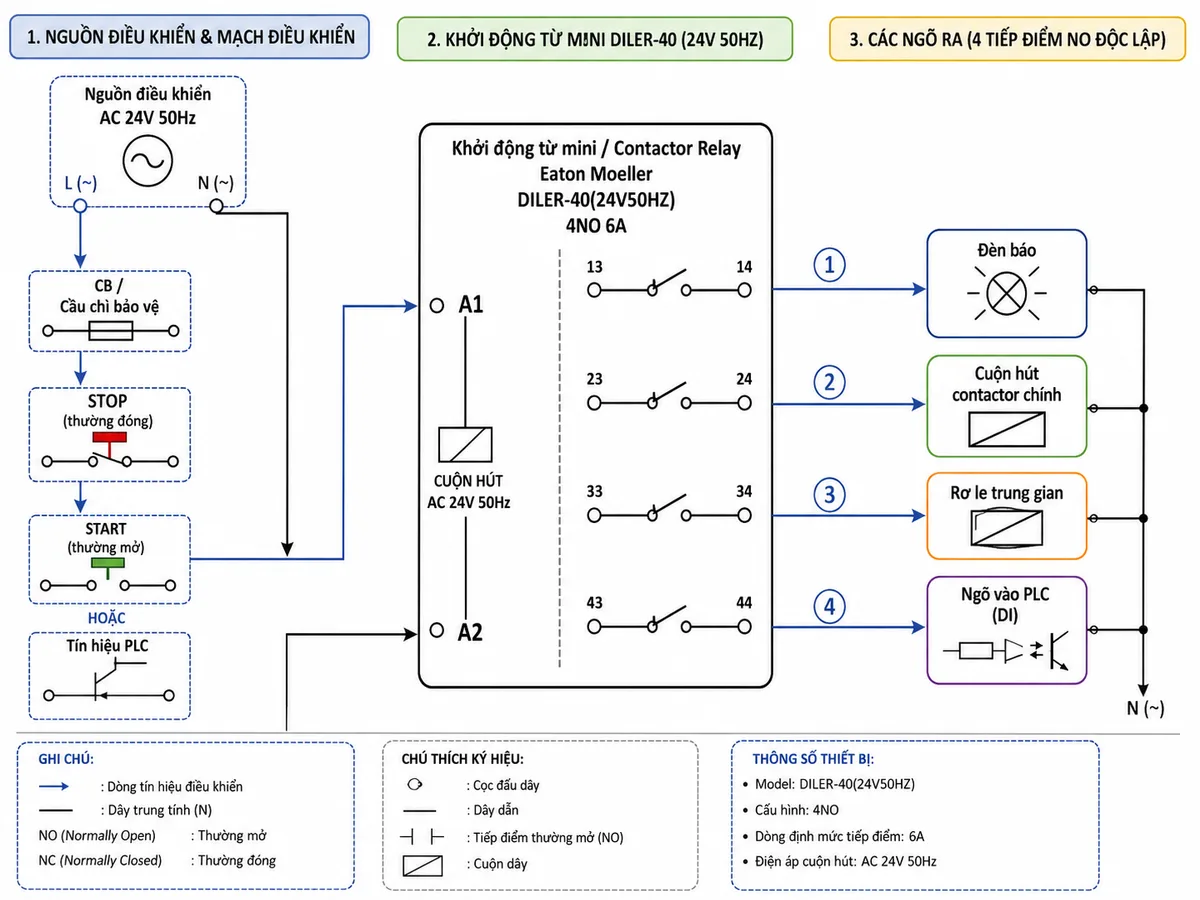

Trong tủ điện, thiết bị thường được dùng để điều khiển trung gian giữa nút nhấn, công tắc hành trình, thermostat, timer, PLC hoặc rơ le bảo vệ với các tải điều khiển như cuộn hút contactor chính, đèn báo, còi báo, van điện từ hoặc các mạch tín hiệu phụ.

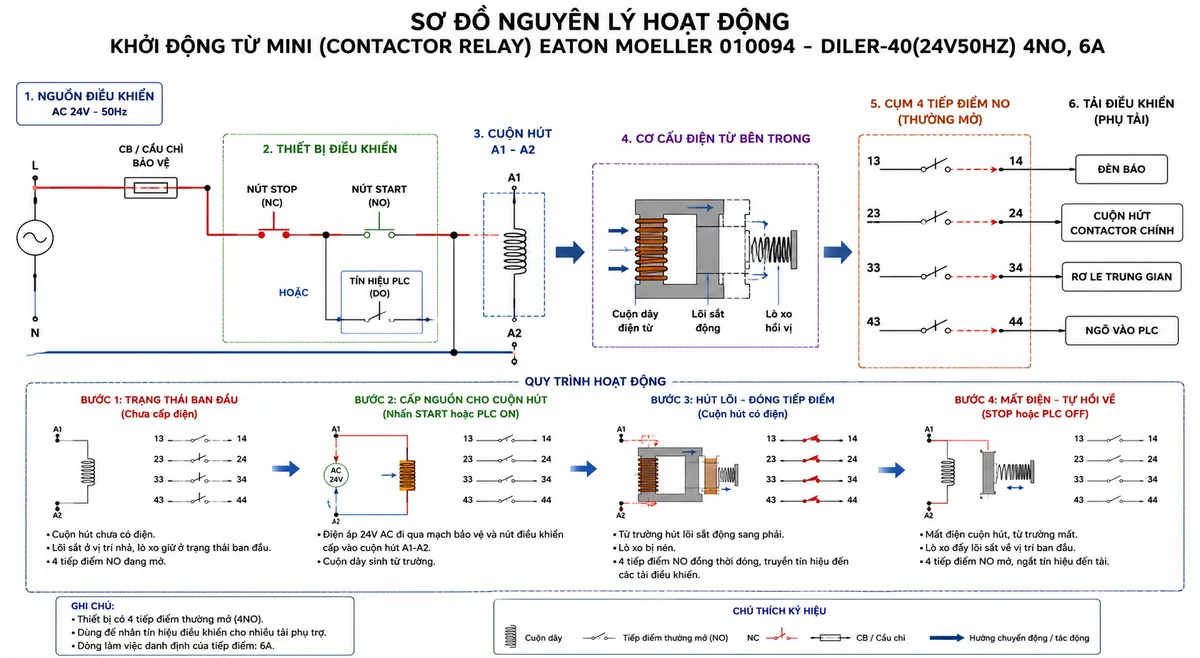

Nguyên lý hoạt động

Ở trạng thái chờ, các tiếp điểm NO của khởi động từ mini 4NO đang mở nên mạch điều khiển phía sau chưa được cấp tín hiệu. Khi người vận hành nhấn START hoặc PLC xuất tín hiệu, nguồn 24V AC được đưa tới A1-A2 làm cuộn hút sinh từ trường. Từ trường kéo lõi từ chuyển động, đóng đồng thời 4 tiếp điểm NO để truyền tín hiệu đến các nhánh điều khiển. Khi tín hiệu điều khiển bị ngắt, từ trường mất đi, lò xo hồi vị mở lại các tiếp điểm và ngắt tín hiệu đầu ra.

Ứng dụng thực tế

• Tủ điều khiển máy công nghiệp, băng tải, bơm, quạt và hệ thống phụ trợ.
• Mạch liên động an toàn, mạch tự giữ, mạch báo trạng thái và mạch điều khiển trung gian.
• Nhân tín hiệu điều khiển từ một nguồn lệnh sang nhiều thiết bị đầu ra.
• Kết hợp với PLC, timer, relay bảo vệ, công tắc hành trình hoặc nút nhấn điều khiển.
• Ứng dụng trong hệ thống điện nhà máy cần contactor relay mini Eaton 24V nhỏ gọn, dễ lắp đặt và vận hành ổn định.

4) Cam kết và nơi mua hàng

Khi chọn mua khởi động từ mini Eaton Moeller DILER-40(24V50HZ), khách hàng nên ưu tiên đúng model, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để bảo đảm tương thích với mạch điều khiển hiện có. Sản phẩm phù hợp cho kỹ sư tủ điện, đơn vị bảo trì nhà máy, nhà chế tạo máy và các hệ thống tự động hóa công nghiệp.

Để mua hàng chính hãng, nhận tư vấn đúng mã và báo giá nhanh cho sản phẩm Eaton Moeller 010094 DILER-40(24V50HZ), hãy đặt hàng tại thietbicodien. Chúng tôi cam kết hỗ trợ lựa chọn thiết bị phù hợp, cung cấp sản phẩm đúng thông số và đồng hành trong quá trình sử dụng cho hệ thống điện công nghiệp.

Câu hỏi thường gặp (FAQ)

DILER-40(24V50HZ) là thiết bị gì?

DILER-40(24V50HZ) là contactor relay mini của Eaton Moeller, dùng để đóng cắt và nhân tín hiệu trong mạch điều khiển điện công nghiệp.

Model này có bao nhiêu tiếp điểm?

Sản phẩm có 4 tiếp điểm thường mở, ký hiệu 4NO, phù hợp khi cần điều khiển nhiều nhánh tín hiệu từ cùng một lệnh đóng cắt.

Cuộn hút của Eaton Moeller 010094 dùng điện áp bao nhiêu?

Model 010094 DILER-40(24V50HZ) sử dụng cuộn hút 24V AC tần số 50Hz, cần kiểm tra đúng điện áp điều khiển trước khi lắp đặt.

DILER-40(24V50HZ) có dùng để đóng cắt tải công suất lớn không?

Đây là contactor relay mini chuyên dùng cho mạch điều khiển và tín hiệu phụ trợ, không nên dùng thay contactor công suất cho tải động lực lớn.

Sản phẩm thường được lắp ở đâu?

Thiết bị thường được lắp trong tủ điện điều khiển, tủ máy, hệ thống tự động hóa, dây chuyền sản xuất và các mạch liên động công nghiệp.

Có thể lắp DILER-40(24V50HZ) trên thanh DIN không?

Có. Thiết bị hỗ trợ lắp trên thanh DIN hoặc bắt vít, thuận tiện cho việc bố trí trong tủ điện công nghiệp.

Khi thay thế cần chú ý thông số nào?

Cần kiểm tra đúng model, điện áp cuộn hút 24V AC 50Hz, số tiếp điểm 4NO, kiểu đấu nối và dòng làm việc của mạch điều khiển để tránh chọn sai thiết bị.
