Khởi động từ mini (Contactor Relay) Eaton Moeller 051757 - DILER-40(190V50HZ,220V60HZ) 4NO, 6A

Khởi động từ mini Eaton Moeller 051757 - DILER-40(190V50HZ,220V60HZ) 4NO, 6A

Khởi động từ mini Eaton Moeller 051757 - DILER-40(190V50HZ,220V60HZ) là contactor relay dòng DILER của Eaton Moeller, dùng cho mạch điều khiển công nghiệp với cuộn hút AC 190V 50Hz hoặc 220V 60Hz. Sản phẩm phù hợp cho tủ điện điều khiển, mạch trung gian, mạch PLC, mạch liên động và các ứng dụng đóng cắt tín hiệu phụ cần độ ổn định cao.

Eaton Moeller là thương hiệu thiết bị đóng cắt và điều khiển hạ thế được sử dụng rộng rãi trong hệ thống điện công nghiệp. Dòng DILER được thiết kế theo hướng nhỏ gọn, dễ lắp trong tủ điện và đáp ứng các tiêu chuẩn công nghiệp như IEC/EN 60947, EN 60947-5-1, UL, CSA.

Ưu điểm / tính năng nổi bật

Điểm nổi bật của DILER-40(190V50HZ,220V60HZ) là thiết kế dạng rơ le contactor mini 4NO, cho phép sử dụng đồng thời nhiều tiếp điểm thường mở trong các mạch điều khiển phụ. Nhờ kết cấu nhỏ gọn, sản phẩm giúp tiết kiệm không gian lắp đặt trong tủ điện máy móc, tủ điều khiển dây chuyền và các cụm điều khiển tự động hóa.

Sản phẩm sử dụng đầu nối vít, thuận tiện cho đấu dây, bảo trì và thay thế. Cơ cấu tiếp điểm có đặc tính liên động đối ứng, hỗ trợ vận hành tin cậy trong các mạch điều khiển yêu cầu tín hiệu đóng cắt rõ ràng.

Cuộn hút AC của thiết bị được thiết kế cho nguồn điều khiển 190V 50Hz hoặc 220V 60Hz, phù hợp với các hệ thống sử dụng điện áp điều khiển theo tiêu chuẩn tương ứng. Khi được cấp điện đúng điện áp định mức, cuộn hút tạo lực từ để đóng các tiếp điểm NO và truyền tín hiệu điều khiển đến thiết bị đầu ra.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Dòng sản phẩm	DILER Mini-contactors / Control relay
Ứng dụng	Contactor relay cho mạch điều khiển
Cấu hình tiếp điểm	4 tiếp điểm thường mở NO
Điện áp cuộn hút	190 V AC 50 Hz, 220 V AC 60 Hz
Kiểu vận hành cuộn hút	AC operation
Kiểu đấu nối	Screw terminals
Dòng làm việc AC-15 tại 220/230/240 V	6 A
Dòng làm việc AC-15 tại 380/400/415 V	3 A
Dòng làm việc AC-15 tại 500 V	1.5 A
Dòng nhiệt quy ước ngoài không khí	10 A
Điện áp cách điện định mức	690 V AC
Cấp bảo vệ	IP20
Phương thức lắp đặt	Thanh DIN hoặc bắt vít
Kích thước	52 x 58 x 45 mm
Khối lượng	0.17 kg
Tuổi thọ cơ khí	10.000.000 chu kỳ vận hành

Chức năng & nguyên lý hoạt động / ứng dụng

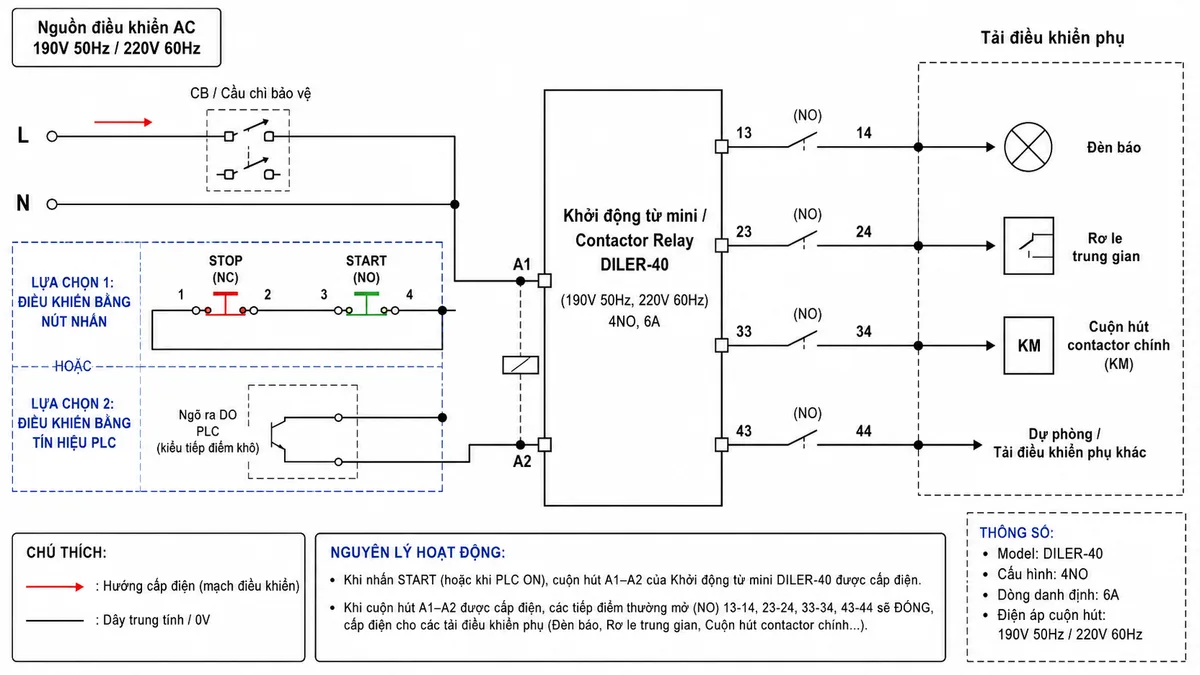

Sơ đồ đấu dây / kết nối

Trong mạch điều khiển, contactor relay Eaton Moeller 051757 thường được đấu sau thiết bị bảo vệ như CB hoặc cầu chì. Nguồn điều khiển AC được đưa qua nút nhấn, công tắc hành trình, rơ le trung gian hoặc tín hiệu PLC rồi cấp vào cuộn hút A1-A2. Các tiếp điểm NO được dùng để truyền tín hiệu đến đèn báo, rơ le, cuộn hút contactor công suất, bộ điều khiển hoặc các tải điều khiển phụ.

Nguyên lý hoạt động

Khi nguồn điều khiển được cấp vào cuộn hút A1-A2, cuộn dây bên trong DILER-40 tạo từ trường hút lõi từ, làm cơ cấu truyền động kéo các tiếp điểm thường mở chuyển sang trạng thái đóng. Khi đó, tín hiệu điều khiển được truyền qua các tiếp điểm NO đến các thiết bị phụ trong tủ điện.

Khi mất nguồn điều khiển hoặc tín hiệu điều khiển bị ngắt, từ trường trong cuộn hút biến mất. Lò xo hồi vị đưa cơ cấu tiếp điểm về trạng thái ban đầu, các tiếp điểm NO mở ra và mạch điều khiển ngừng truyền tín hiệu. Cơ chế này giúp thiết bị phù hợp cho các mạch điều khiển an toàn, logic liên động và điều khiển nhiều nhánh tín hiệu cùng lúc.

Ứng dụng thực tế

• Dùng làm rơ le trung gian trong tủ điều khiển máy móc công nghiệp.
• Điều khiển và nhân tín hiệu từ PLC, nút nhấn, công tắc hành trình hoặc cảm biến.
• Tạo mạch liên động, mạch tự giữ, mạch điều khiển đèn báo và tín hiệu phụ.
• Đóng cắt cuộn hút contactor công suất hoặc thiết bị điều khiển phụ trong hệ thống tự động hóa.
• Phù hợp cho tủ điện nhà máy, dây chuyền sản xuất, hệ thống HVAC, bơm, quạt và cụm máy công nghiệp.

Cam kết & nơi mua hàng

Khi cần mua Khởi động từ mini Eaton Moeller 051757 - DILER-40(190V50HZ,220V60HZ) chính hãng, khách hàng nên chọn đúng model, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để đảm bảo tương thích với mạch điều khiển hiện có.

Đặt mua sản phẩm Eaton Moeller DILER-40 4NO 6A chính hãng tại thietbicodien để được hỗ trợ tư vấn kỹ thuật, kiểm tra model phù hợp và nhận báo giá nhanh cho nhu cầu lắp đặt, thay thế hoặc dự phòng trong tủ điện công nghiệp.

Câu hỏi thường gặp (FAQ)

DILER-40(190V50HZ,220V60HZ) là thiết bị gì?

DILER-40(190V50HZ,220V60HZ) là contactor relay mini thuộc dòng DILER của Eaton Moeller, dùng để đóng cắt tín hiệu trong mạch điều khiển công nghiệp, không phải contactor công suất lớn dùng trực tiếp cho tải động lực nặng.

Sản phẩm có bao nhiêu tiếp điểm?

Model này có cấu hình 4 tiếp điểm thường mở NO, phù hợp khi cần truyền hoặc nhân nhiều tín hiệu điều khiển từ cùng một cuộn hút.

Cuộn hút của Eaton Moeller 051757 dùng điện áp nào?

Cuộn hút của mã 051757 dùng điện áp AC 190V 50Hz hoặc AC 220V 60Hz. Khi lắp đặt cần kiểm tra đúng nguồn điều khiển để thiết bị hoạt động ổn định.

DILER-40 4NO 6A thường dùng trong ứng dụng nào?

Thiết bị thường dùng trong tủ điện điều khiển, mạch PLC, mạch liên động, mạch đèn báo, mạch rơ le trung gian và điều khiển cuộn hút contactor chính.

Thiết bị có thể lắp trên thanh DIN không?

Có. Dòng DILER hỗ trợ lắp đặt trên thanh DIN hoặc bắt vít, phù hợp với bố trí tiêu chuẩn trong tủ điện công nghiệp.

Khi mất điện cuộn hút thì tiếp điểm hoạt động ra sao?

Khi mất nguồn cấp vào cuộn hút A1-A2, từ trường biến mất và lò xo hồi vị đưa tiếp điểm về trạng thái ban đầu. Với cấu hình NO, các tiếp điểm sẽ mở ra và ngắt tín hiệu điều khiển.
