Khởi động từ mini (Contactor Relay) Eaton Moeller 010303 - DILER-40-G(220VDC) 4NO, 6A

Giới thiệu Khởi động từ mini Eaton Moeller 010303 - DILER-40-G(220VDC) 4NO, 6A

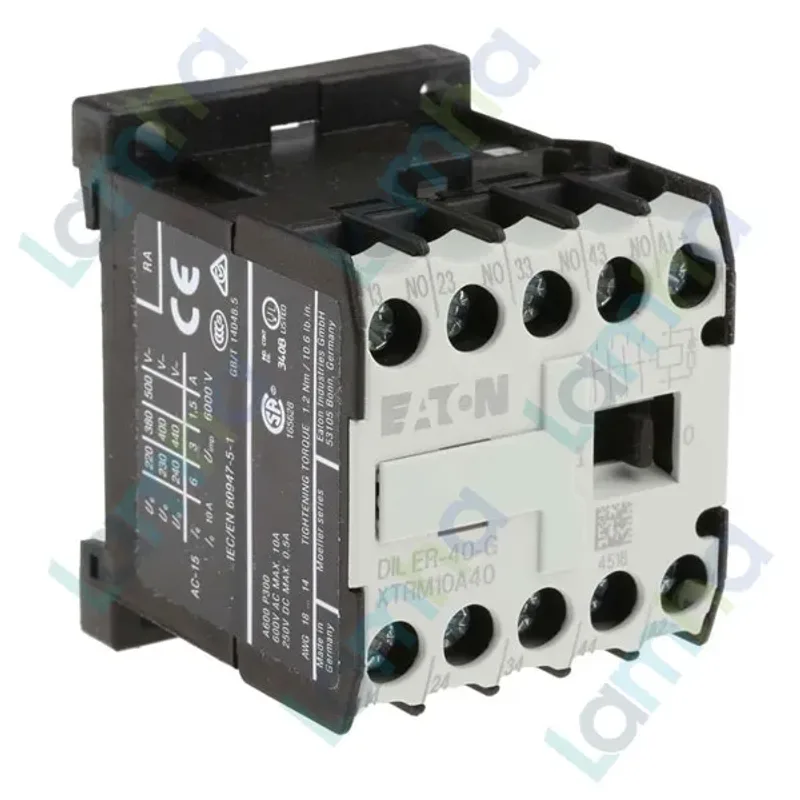

Khởi động từ mini Eaton Moeller 010303 - DILER-40-G(220VDC) 4NO, 6A là contactor relay mini thuộc dòng DILER, dùng cho mạch điều khiển công nghiệp cần đóng cắt tín hiệu phụ bằng cuộn hút 220VDC. Sản phẩm có cấu hình 4 tiếp điểm thường mở 4NO, kiểu đấu nối vít, phù hợp lắp trong tủ điện điều khiển, tủ máy, hệ thống PLC và các mạch trung gian.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp được ứng dụng rộng rãi trong các hệ thống điều khiển, bảo vệ và phân phối điện hạ thế. Với xuất xứ Đức, DILER-40-G(220VDC) hướng đến các yêu cầu lắp đặt gọn, vận hành ổn định và dễ tích hợp trong tủ điện công nghiệp.

Ưu điểm và tính năng nổi bật

• Thiết kế mini nhỏ gọn, phù hợp tủ điện có không gian hạn chế nhưng vẫn cần 4 ngõ tiếp điểm điều khiển.
• Cuộn hút DC 220V đáp ứng các hệ thống điều khiển dùng nguồn một chiều trong nhà máy, dây chuyền tự động hóa hoặc tủ điều khiển chuyên dụng.
• 4 tiếp điểm NO cho phép cấp tín hiệu đồng thời đến nhiều nhánh như đèn báo, rơ le trung gian, ngõ vào PLC hoặc cuộn hút contactor chính.
• Đấu nối vít giúp thi công chắc chắn, dễ bảo trì và phù hợp thói quen lắp đặt tủ điện công nghiệp.
• Lắp DIN rail hoặc bắt vít, thuận tiện khi bố trí trên thanh ray trong tủ điều khiển.
• Cấp bảo vệ IP20 cho thiết bị trong môi trường tủ điện phù hợp, hỗ trợ an toàn khi lắp đặt đúng tiêu chuẩn.

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ mini Eaton Moeller 010303 - DILER-40-G(220VDC)
Mã hàng	010303
Model	DILER-40-G(220VDC)
Dòng sản phẩm	DILER Mini-contactors / Contactor relay
Điện áp cuộn hút	220 V DC
Cấu hình tiếp điểm	4 tiếp điểm thường mở NO
Dòng định mức tiếp điểm	6 A theo ứng dụng AC-15 ở 220/230/240 V
Dòng nhiệt quy ước	10 A ở 50°C, 1 cực, trạng thái mở
Kiểu đấu nối	Cọc vít
Kiểu lắp đặt	DIN rail hoặc bắt vít
Cấp bảo vệ	IP20
Kích thước tham khảo	Rộng 45 mm, cao 58 mm, sâu 54 mm
Nhiệt độ làm việc	-25°C đến +50°C khi lắp hở
Tiêu chuẩn / chứng nhận	IEC/EN 60947, EN 60947-5-1, UL, CSA, CE, VDE 0660
Xuất xứ	Đức

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

DILER-40-G(220VDC) hoạt động như một rơ le contactor trung gian: khi cuộn hút A1-A2 được cấp điện DC 220V, cơ cấu điện từ bên trong tác động để đóng đồng thời 4 tiếp điểm thường mở. Nhờ đó, thiết bị có thể truyền tín hiệu điều khiển đến nhiều mạch phụ mà không cần đưa toàn bộ tải điều khiển đi qua nút nhấn hoặc ngõ ra PLC.

Sơ đồ đấu dây và kết nối

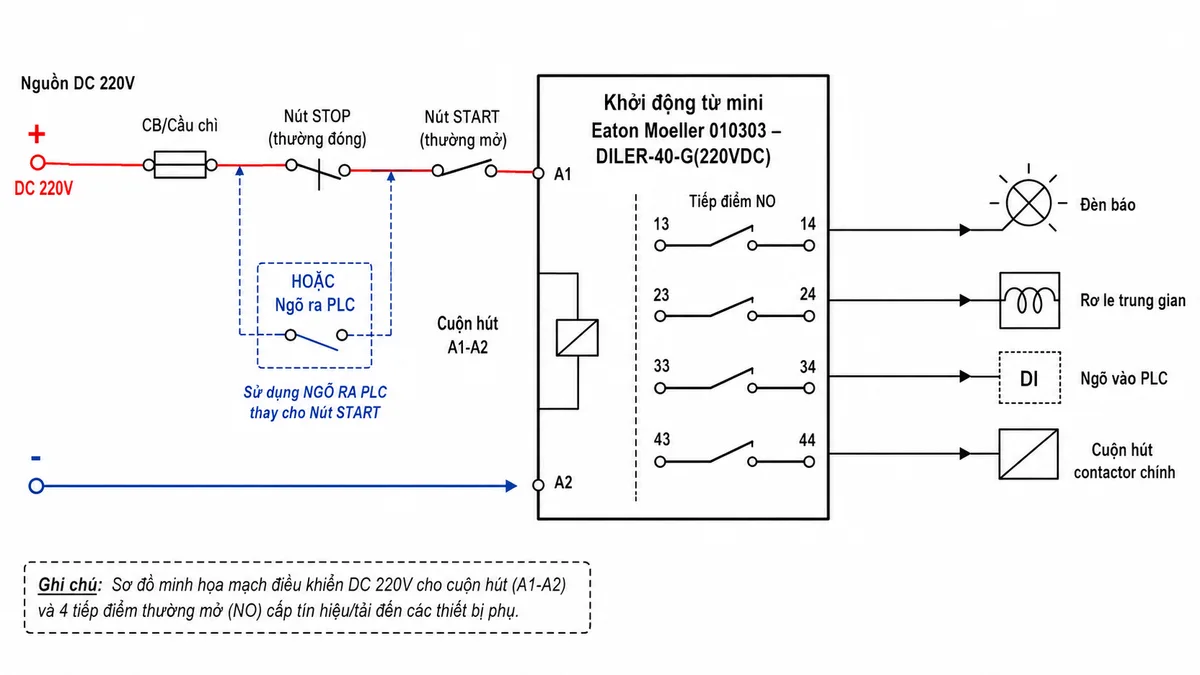

Trong mạch cơ bản, nguồn DC 220V đi qua CB hoặc cầu chì bảo vệ, qua nút STOP thường đóng, nút START thường mở hoặc ngõ ra PLC, sau đó cấp vào cuộn hút A1-A2. Các tiếp điểm NO có thể được dùng để điều khiển đèn báo, rơ le trung gian, tín hiệu PLC hoặc cuộn hút contactor chính tùy yêu cầu thiết kế.

Nguyên lý hoạt động

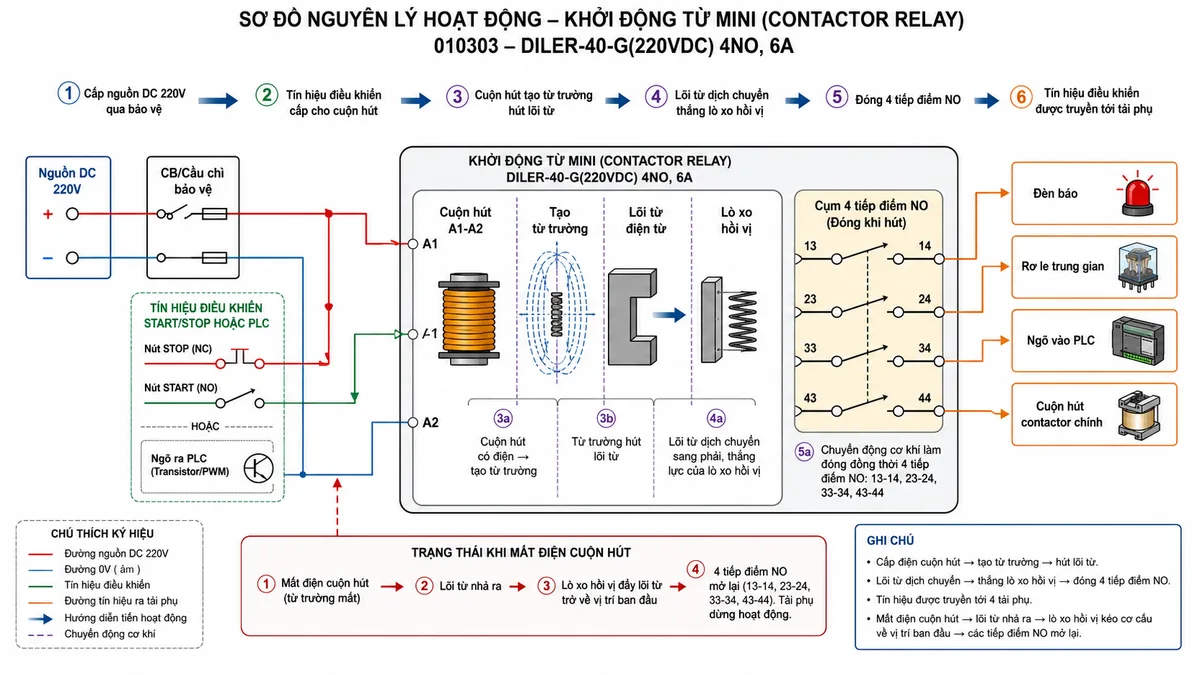

Khi có lệnh START hoặc tín hiệu PLC, điện áp DC 220V được đưa vào cuộn hút A1-A2. Cuộn hút tạo từ trường, kéo lõi từ di động và làm đóng các tiếp điểm NO. Khi mất điện hoặc tín hiệu điều khiển bị ngắt, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu, các tiếp điểm mở ra và mạch điều khiển phụ được ngắt.

Ứng dụng thực tế

• Dùng trong tủ điều khiển máy công nghiệp để nhân tín hiệu START, RUN, FAULT hoặc READY.
• Làm rơ le trung gian điều khiển PLC, cách ly tương đối giữa ngõ ra điều khiển và các mạch phụ.
• Điều khiển đèn báo, còi báo, rơ le phụ hoặc contactor chính trong hệ thống tự động hóa.
• Ứng dụng trong dây chuyền sản xuất, trạm bơm, tủ điện máy nén, tủ điều khiển quạt, băng tải và hệ thống điều khiển phụ trợ.

Cam kết và nơi mua hàng

Khi cần mua Khởi động từ mini Eaton Moeller 010303 - DILER-40-G(220VDC) cho tủ điện công nghiệp, hãy chọn đúng mã hàng, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để tránh sai lệch khi thay thế hoặc lắp mới.

Để đặt mua hàng chính hãng, nhận tư vấn kỹ thuật và kiểm tra tình trạng sản phẩm, quý khách vui lòng mua tại thietbicodien. thietbicodien hỗ trợ tư vấn chọn thiết bị phù hợp cho tủ điều khiển, hệ thống tự động hóa và nhu cầu thay thế thiết bị Eaton Moeller trong nhà máy.

Câu hỏi thường gặp (FAQ)

DILER-40-G(220VDC) là thiết bị gì?

DILER-40-G(220VDC) là contactor relay mini của Eaton Moeller, dùng cuộn hút DC 220V và có 4 tiếp điểm thường mở để đóng cắt tín hiệu điều khiển trong tủ điện.

Model 010303 có dùng để đóng cắt tải động lực trực tiếp không?

Sản phẩm này là contactor relay dùng chủ yếu cho mạch điều khiển và tín hiệu phụ. Khi cần đóng cắt tải động lực lớn, nên dùng contactor chính phù hợp và để DILER-40-G điều khiển cuộn hút hoặc tín hiệu trung gian.

Thiết bị có bao nhiêu tiếp điểm?

Model này có cấu hình 4NO, tức 4 tiếp điểm thường mở. Khi cuộn hút được cấp điện, các tiếp điểm NO chuyển sang trạng thái đóng để truyền tín hiệu điều khiển.

Điện áp cuộn hút của Eaton Moeller 010303 là bao nhiêu?

Điện áp cuộn hút của Eaton Moeller 010303 là 220 V DC. Khi thay thế, cần kiểm tra nguồn điều khiển trong tủ điện để chọn đúng phiên bản điện áp.

DILER-40-G(220VDC) phù hợp lắp ở đâu?

Thiết bị phù hợp lắp trong tủ điện điều khiển, trên thanh DIN hoặc bắt vít trên panel, dùng cho hệ thống PLC, mạch điều khiển máy, đèn báo, rơ le trung gian và contactor chính.

Cần lưu ý gì khi đấu dây sản phẩm?

Cần đấu đúng cực cuộn hút A1-A2, lắp CB hoặc cầu chì bảo vệ phù hợp, kiểm tra điện áp DC 220V và phân bổ các tiếp điểm NO theo đúng tải điều khiển. Việc thi công nên do kỹ thuật viên điện công nghiệp thực hiện.
