Khởi động từ mini (Contactor Relay) Eaton Moeller 025410 - DILER-40(220-240V50HZ) 4NO, 6A

Giới thiệu Khởi động từ mini Eaton Moeller 025410 DILER-40(220-240V50HZ)

Khởi động từ mini Eaton Moeller 025410 DILER-40(220-240V50HZ) là contactor relay mini dùng trong mạch điều khiển công nghiệp, phù hợp cho các tủ điện cần đóng cắt tín hiệu phụ, điều khiển liên động, trung gian PLC hoặc điều khiển cuộn hút thiết bị khác. Với cấu hình 4NO, dòng tiếp điểm 6A và cuộn hút AC theo dải 220-240V 50Hz, sản phẩm giúp mở rộng tín hiệu điều khiển một cách gọn gàng, ổn định và dễ đấu nối.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp thuộc hệ sinh thái Eaton, nổi bật trong nhóm thiết bị đóng cắt, bảo vệ và điều khiển hạ thế. Dòng DILER được sử dụng phổ biến trong tủ điều khiển máy móc, dây chuyền sản xuất, hệ thống tự động hóa và các ứng dụng cần rơ le trung gian dạng contactor relay có độ bền cơ khí cao.

Ưu điểm và tính năng nổi bật

• Thiết kế mini giúp tiết kiệm không gian trong tủ điện, phù hợp cho các bảng điều khiển có mật độ thiết bị cao.
• 4 tiếp điểm thường mở cho phép điều khiển đồng thời nhiều mạch tín hiệu phụ hoặc nhiều nhánh điều khiển liên động.
• Dòng điều khiển 6A phù hợp cho mạch AC-15, dùng đóng cắt tín hiệu điều khiển, đèn báo, cuộn relay, cuộn contactor hoặc đầu vào điều khiển phụ.
• Cuộn hút AC 220-240V 50Hz thuận tiện khi tích hợp vào hệ thống điện điều khiển dùng nguồn xoay chiều phổ biến.
• Đấu nối cọc vít chắc chắn, dễ thi công, dễ bảo trì và phù hợp môi trường tủ điện công nghiệp.
• Lắp thanh DIN hoặc bắt vít linh hoạt, thuận tiện cho cả tủ điện mới và tủ cải tạo.

Bảng thông số kỹ thuật tham khảo

Thông số	Giá trị
Loại thiết bị	Contactor relay mini dùng cho mạch điều khiển
Dòng sản phẩm	DILER mini contactor relay
Cấu hình tiếp điểm	4 tiếp điểm thường mở NO
Dòng làm việc tiếp điểm	6 A cho mạch điều khiển AC-15 ở cấp 220-240 V
Dòng nhiệt quy ước	10 A trong điều kiện lắp đặt phù hợp của dòng DILER
Điện áp cuộn hút	AC 220-240 V, 50 Hz theo model đặt hàng
Kiểu vận hành cuộn hút	AC operation
Kiểu đấu nối	Cọc vít
Kiểu lắp đặt	Gắn thanh DIN hoặc bắt vít trên bảng điện
Ứng dụng chính	Đóng cắt tín hiệu điều khiển, liên động, mở rộng tiếp điểm phụ
Lưu ý khi đặt hàng	Cần đối chiếu model DILER-40(220-240V50HZ), cấu hình 4NO và mã trên tem sản phẩm trước khi lắp đặt

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng điều khiển trong tủ điện

Contactor relay Eaton Moeller DILER-40 không phải là contactor động lực công suất lớn, mà là thiết bị đóng cắt tín hiệu trong mạch điều khiển. Khi cuộn hút được cấp điện, các tiếp điểm NO chuyển sang trạng thái đóng, từ đó truyền tín hiệu đến các nhánh điều khiển như đèn báo, relay trung gian, cuộn contactor chính, tín hiệu PLC hoặc mạch liên động an toàn.

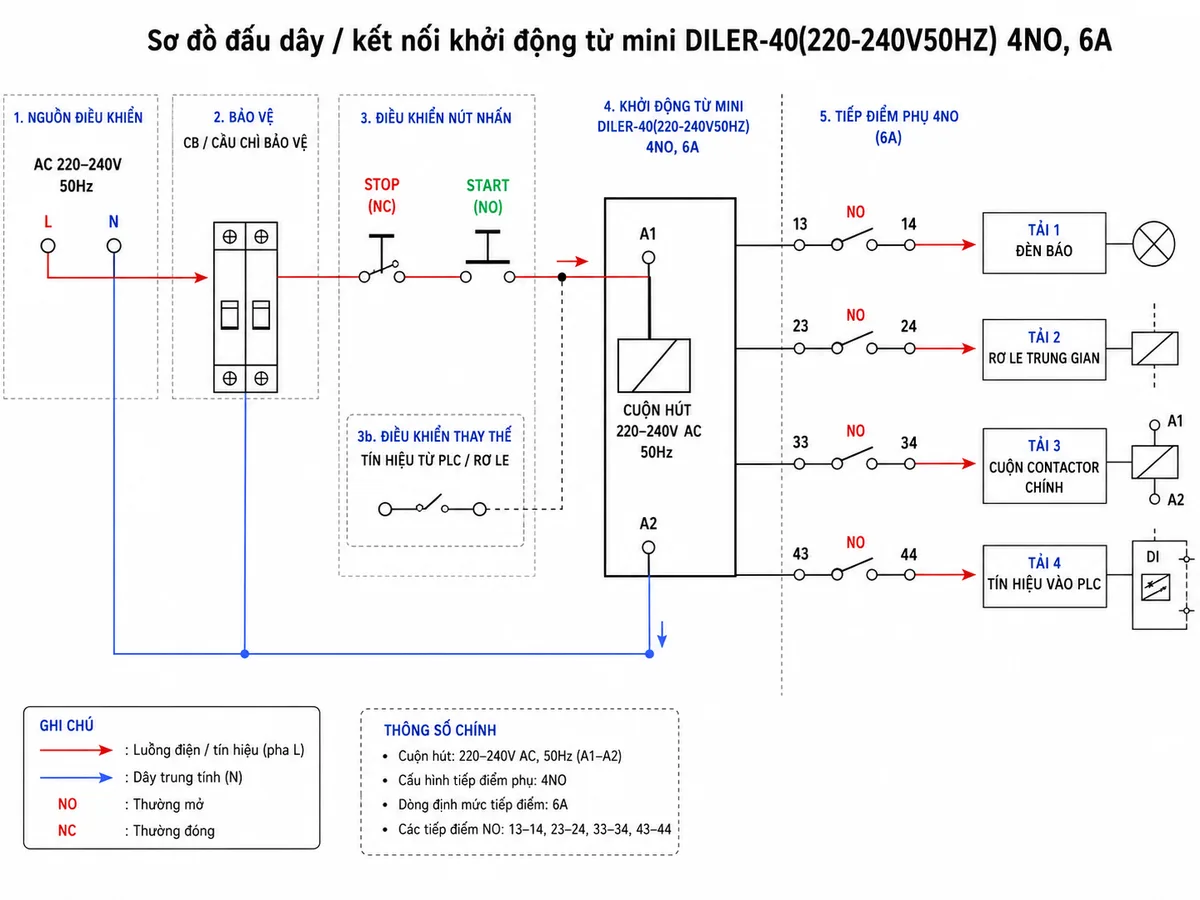

Trong hệ thống tủ điện, sản phẩm thường được lắp sau CB hoặc cầu chì bảo vệ của mạch điều khiển. Nguồn AC 220-240V 50Hz đi qua nút nhấn STOP thường đóng, nút START thường mở hoặc ngõ ra PLC trước khi cấp vào cuộn hút A1-A2. Các cặp tiếp điểm NO có thể được dùng để điều khiển nhiều tải phụ độc lập.

Nguyên lý hoạt động

Khi mạch điều khiển cấp điện cho cuộn hút A1-A2, cuộn dây tạo từ trường hút lõi từ chuyển động. Chuyển động này làm cụm tiếp điểm thường mở đóng lại, cho phép tín hiệu điều khiển đi qua các tiếp điểm 4NO. Khi nguồn cấp cho cuộn hút bị ngắt, từ trường mất đi, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu và các tiếp điểm NO mở ra.

Cơ chế này giúp DILER-40(220-240V50HZ) thực hiện chức năng đóng cắt trung gian một cách rõ ràng: có tín hiệu điều khiển thì đóng mạch phụ, mất tín hiệu thì tự hồi về trạng thái mở. Nhờ đó, thiết bị phù hợp với các mạch tự giữ, mạch liên động, mạch báo trạng thái và điều khiển trình tự trong dây chuyền tự động hóa.

Ứng dụng thực tế

• Dùng làm rơ le trung gian mini trong tủ điều khiển máy móc công nghiệp.
• Mở rộng số lượng tiếp điểm cho mạch điều khiển contactor, relay, timer hoặc bộ điều khiển PLC.
• Dùng trong mạch tự giữ, mạch liên động, mạch báo trạng thái chạy dừng và mạch điều khiển tuần tự.
• Phù hợp cho hệ thống bơm, quạt, băng tải, máy đóng gói, máy gia công và tủ điện tự động hóa.
• Thích hợp cho các ứng dụng cần contactor relay 4NO 6A nhỏ gọn, dễ đấu nối và dễ thay thế.

Cam kết và nơi mua hàng

Khi chọn mua Khởi động từ mini Eaton Moeller DILER-40(220-240V50HZ), người dùng nên kiểm tra đúng model, điện áp cuộn hút, cấu hình tiếp điểm và mã hàng trên tem sản phẩm để đảm bảo tương thích với sơ đồ tủ điện. Đây là bước quan trọng vì cùng dòng DILER có nhiều biến thể điện áp cuộn hút và tổ hợp tiếp điểm khác nhau.

Để mua sản phẩm chính hãng, được tư vấn đúng model và hỗ trợ lựa chọn thiết bị phù hợp cho tủ điện công nghiệp, hãy đặt hàng tại thietbicodien. Đội ngũ kỹ thuật có thể hỗ trợ kiểm tra cấu hình 4NO, điện áp cuộn hút AC 220-240V 50Hz và nhu cầu ứng dụng thực tế trước khi giao hàng.

Câu hỏi thường gặp (FAQ)

DILER-40(220-240V50HZ) dùng để làm gì?

DILER-40(220-240V50HZ) dùng để đóng cắt tín hiệu điều khiển trong tủ điện, mở rộng tiếp điểm phụ, điều khiển liên động hoặc làm relay trung gian cho PLC, timer, contactor chính và mạch báo trạng thái.

Sản phẩm này có phải contactor động lực không?

Không. Đây là contactor relay mini dùng chủ yếu cho mạch điều khiển và tín hiệu phụ, không nên dùng để đóng cắt trực tiếp tải động lực công suất lớn như contactor chính.

Cấu hình 4NO nghĩa là gì?

4NO nghĩa là thiết bị có bốn tiếp điểm thường mở. Ở trạng thái chưa cấp điện cho cuộn hút, các tiếp điểm này đang hở; khi cuộn hút có điện, bốn tiếp điểm đóng lại để truyền tín hiệu điều khiển.

Cuộn hút AC 220-240V 50Hz phù hợp với hệ thống nào?

Cuộn hút AC 220-240V 50Hz phù hợp với các tủ điều khiển sử dụng nguồn xoay chiều phổ biến trong nhà máy, xưởng sản xuất và hệ thống tự động hóa. Khi lắp đặt cần kiểm tra đúng điện áp nguồn điều khiển trước khi cấp điện.

Có thể dùng DILER-40 để mở rộng tín hiệu PLC không?

Có. Contactor relay 4NO có thể dùng làm tầng trung gian giữa PLC và các thiết bị điều khiển khác, giúp tách mạch, mở rộng số tiếp điểm và tăng tính linh hoạt cho hệ thống điều khiển.

Khi mua sản phẩm cần kiểm tra những gì?

Cần kiểm tra model, điện áp cuộn hút, cấu hình tiếp điểm, dòng làm việc, kiểu đấu nối và mã hàng trên tem sản phẩm. Với dòng Eaton Moeller DILER, nhiều biến thể có hình dáng tương tự nhưng khác điện áp hoặc số lượng tiếp điểm.
