Khởi động từ mini (Contactor Relay) Eaton Moeller 010287 - DILER-40-G(110VDC) 4NO, 6A

Giới thiệu Khởi động từ mini Eaton Moeller 010287 - DILER-40-G(110VDC) 4NO, 6A

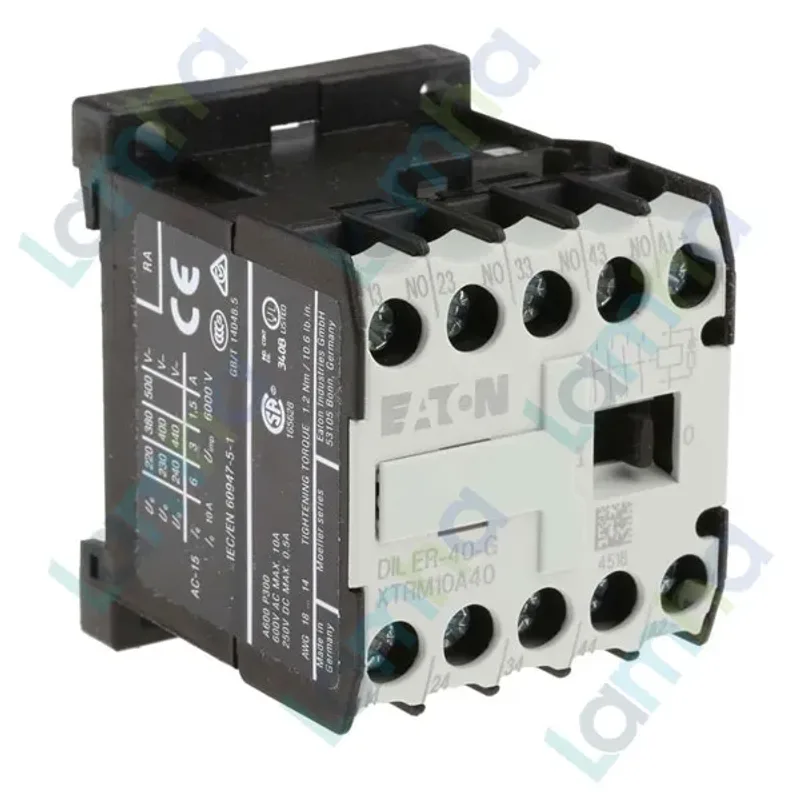

Khởi động từ mini Eaton Moeller 010287 - DILER-40-G(110VDC) 4NO, 6A là contactor relay mini thuộc dòng DILER của Eaton Moeller, được thiết kế cho các mạch điều khiển công nghiệp dùng điện áp cuộn hút 110VDC. Sản phẩm có cấu hình 4 tiếp điểm thường mở 4NO, kiểu đấu dây bằng vít, phù hợp để đóng cắt tín hiệu điều khiển, liên động, báo trạng thái hoặc trung gian điều khiển trong tủ điện.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp có nguồn gốc từ Đức, nổi tiếng trong các nhóm sản phẩm đóng cắt, điều khiển, bảo vệ động cơ và tự động hóa tủ điện. Model DILER-40-G(110VDC) được sử dụng nhiều trong hệ thống điều khiển nhờ kích thước nhỏ gọn, kết cấu chắc chắn và khả năng tích hợp linh hoạt với các thiết bị phụ trợ trong tủ điện công nghiệp.

Ưu điểm và tính năng nổi bật

Thiết kế mini gọn cho tủ điện công nghiệp

DILER-40-G(110VDC) có dạng contactor relay mini, phù hợp với các tủ điều khiển cần tiết kiệm không gian nhưng vẫn yêu cầu khả năng đóng cắt tín hiệu ổn định. Thiết bị có thể dùng trong các mạch điều khiển máy, dây chuyền sản xuất, hệ thống báo trạng thái và mạch trung gian giữa PLC với thiết bị chấp hành.

Cấu hình 4 tiếp điểm NO linh hoạt

Với cấu hình 4NO, sản phẩm cho phép điều khiển đồng thời nhiều nhánh tín hiệu như đèn báo, rơ le trung gian, ngõ vào PLC hoặc cuộn hút contactor chính. Cách bố trí 4 tiếp điểm thường mở giúp kỹ thuật viên dễ thiết kế mạch điều khiển độc lập, liên động hoặc nhân tín hiệu trong tủ điện.

Cuộn hút 110VDC phù hợp mạch điều khiển DC

Model 010287 sử dụng cuộn hút 110VDC, thích hợp cho các hệ thống điều khiển một chiều, hệ thống có nguồn DC trung tâm hoặc các ứng dụng yêu cầu mạch điều khiển DC ổn định. Khi cuộn hút được cấp điện đúng điện áp, cơ cấu điện từ sẽ tác động để đóng các tiếp điểm NO.

Đấu nối vít chắc chắn, dễ bảo trì

Sản phẩm sử dụng kiểu đấu nối bằng vít, thuận tiện cho việc lắp đặt, siết dây và kiểm tra bảo trì trong môi trường công nghiệp. Kiểu kết nối này giúp tăng độ chắc chắn của điểm đấu, hạn chế lỏng dây khi tủ điện hoạt động lâu dài hoặc có rung động nhẹ.

Thông số tham khảo theo dữ liệu sản phẩm

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ mini Eaton Moeller 010287 - DILER-40-G(110VDC)
Mã hàng / Catalog Number	010287
Model	DILER-40-G(110VDC)
Dòng sản phẩm	DILER mini contactor relay
Loại thiết bị	Contactor relay / rơ le khởi động từ mini
Điện áp cuộn hút	110VDC
Cấu hình tiếp điểm	4 tiếp điểm thường mở 4NO
Dòng làm việc AC-15 tham khảo	6A tại 220V, 230V, 240V
Kiểu đấu nối	Đấu vít
Kiểu vận hành	DC operation
Cấp bảo vệ tham khảo	IP20
Tiêu chuẩn liên quan	IEC/EN 60947, EN 60947-5-1, UL, CSA, VDE 0660
Xuất xứ	Đức

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính của Eaton Moeller DILER-40-G(110VDC)

Khởi động từ mini 4NO này có chức năng đóng cắt các mạch tín hiệu điều khiển khi cuộn hút được cấp nguồn 110VDC. Trong thực tế, thiết bị thường được dùng làm rơ le trung gian điều khiển, rơ le nhân tiếp điểm, rơ le báo trạng thái hoặc phần tử liên động trong tủ điện tự động hóa.

Nguyên lý hoạt động

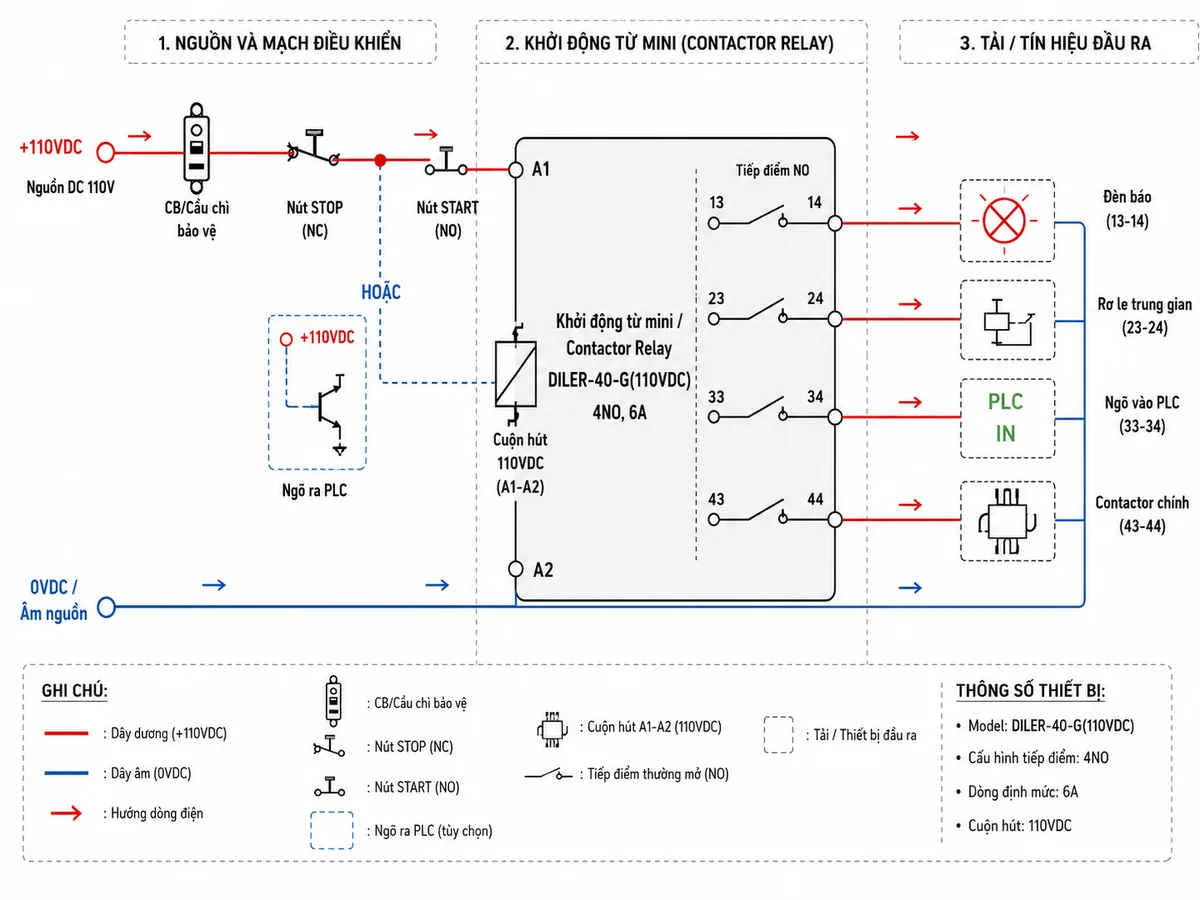

Khi mạch điều khiển cấp điện áp 110VDC vào cuộn hút A1-A2, cuộn dây tạo ra từ trường làm hút lõi từ bên trong contactor relay. Cơ cấu truyền động sẽ làm các tiếp điểm thường mở chuyển sang trạng thái đóng, cho phép tín hiệu đi qua các cặp tiếp điểm 13-14, 23-24, 33-34 và 43-44. Khi mất nguồn cuộn hút, lực từ mất đi, lò xo hồi vị đưa cơ cấu trở về trạng thái ban đầu và các tiếp điểm NO mở ra.

Ứng dụng thực tế

Eaton Moeller DILER-40-G(110VDC) phù hợp cho các mạch điều khiển trong tủ điện máy công nghiệp, dây chuyền tự động hóa, hệ thống điều khiển motor, mạch báo trạng thái, mạch liên động an toàn và mạch trung gian giữa PLC với thiết bị đóng cắt. Thiết bị đặc biệt hữu ích khi cần nhân một tín hiệu điều khiển thành nhiều tiếp điểm độc lập để cấp cho nhiều tải phụ khác nhau.

• Dùng làm rơ le trung gian trong tủ điều khiển dùng nguồn 110VDC.
• Đóng cắt tín hiệu cho đèn báo, còi báo, PLC hoặc mạch logic điều khiển.
• Điều khiển cuộn hút contactor chính thông qua tiếp điểm phụ.
• Tạo mạch liên động và phân phối tín hiệu trong hệ thống tự động hóa.
• Thay thế hoặc mở rộng tiếp điểm cho các mạch điều khiển cần độ tin cậy cao.

Cam kết và nơi mua hàng

Khi chọn mua Khởi động từ mini Eaton Moeller 010287 - DILER-40-G(110VDC), khách hàng nên ưu tiên sản phẩm đúng mã, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để đảm bảo tương thích với bản vẽ tủ điện. Việc sử dụng đúng model giúp hệ thống vận hành ổn định, giảm lỗi đấu nối và thuận tiện khi bảo trì thay thế.

Để mua hàng chính hãng, được tư vấn đúng mã sản phẩm, đúng ứng dụng và hỗ trợ lựa chọn thiết bị phù hợp cho tủ điện công nghiệp, hãy đặt mua tại thietbicodien. Chúng tôi cam kết cung cấp thiết bị rõ nguồn gốc, tư vấn kỹ thuật thực tế và hỗ trợ khách hàng trong quá trình lựa chọn sản phẩm Eaton Moeller.

Câu hỏi thường gặp (FAQ)

1. Eaton Moeller 010287 DILER-40-G(110VDC) là thiết bị gì?

Eaton Moeller 010287 DILER-40-G(110VDC) là contactor relay mini dùng trong mạch điều khiển công nghiệp, có cuộn hút 110VDC và 4 tiếp điểm thường mở 4NO.

2. Model DILER-40-G(110VDC) có dùng để đóng cắt tải động lực trực tiếp không?

Thiết bị này chủ yếu là contactor relay điều khiển, thường dùng để đóng cắt tín hiệu điều khiển, liên động hoặc điều khiển cuộn hút contactor chính. Với tải động lực lớn, nên dùng contactor công suất phù hợp thay vì dùng trực tiếp relay mini.

3. DILER-40-G(110VDC) có bao nhiêu tiếp điểm?

Model này có cấu hình 4 tiếp điểm thường mở, thường được ký hiệu theo từng cặp như 13-14, 23-24, 33-34 và 43-44 trong sơ đồ điều khiển.

4. Cuộn hút của sản phẩm dùng điện áp bao nhiêu?

Cuộn hút của DILER-40-G(110VDC) sử dụng điện áp điều khiển 110VDC. Khi lắp đặt cần kiểm tra đúng nguồn DC 110V để tránh sai điện áp gây hư hỏng thiết bị.

5. Sản phẩm phù hợp với những ứng dụng nào?

Sản phẩm phù hợp cho tủ điều khiển, mạch PLC, mạch báo trạng thái, mạch liên động, rơ le trung gian và các hệ thống tự động hóa công nghiệp cần nhân tín hiệu điều khiển qua nhiều tiếp điểm NO.

6. Khi chọn mua cần lưu ý gì?

Cần kiểm tra đúng mã 010287, đúng model DILER-40-G(110VDC), đúng điện áp cuộn hút 110VDC và đúng cấu hình 4NO. Ngoài ra, nên đối chiếu sơ đồ tủ điện để đảm bảo tương thích với mạch điều khiển hiện có.
