Khởi động từ mini (Contactor Relay) Eaton Moeller 010044 - DILER-31(48V50HZ) 3NO+1NC, 6A

Khởi động từ mini Eaton Moeller 010044 - DILER-31(48V50HZ) 3NO+1NC, 6A

Khởi động từ mini Eaton Moeller 010044 - DILER-31(48V50HZ) là dòng contactor relay mini thuộc series DILER của Eaton Moeller, được thiết kế cho mạch điều khiển công nghiệp cần đóng cắt tín hiệu phụ, liên động và điều khiển cuộn hút thiết bị khác. Sản phẩm sử dụng cuộn hút 48 V AC 50 Hz, cấu hình tiếp điểm 3NO+1NC, phù hợp lắp trong tủ điện điều khiển, hệ thống tự động hóa, máy móc công nghiệp và các mạch điều khiển dùng rơ le trung gian.

1) Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị điện công nghiệp lâu đời, nổi bật trong các nhóm sản phẩm đóng cắt, bảo vệ, điều khiển động cơ và tự động hóa. Dòng DILER được sử dụng phổ biến như rơ le contactor mini cho mạch điều khiển phụ, nơi cần thiết bị nhỏ gọn, ổn định và có khả năng tích hợp linh hoạt trong tủ điện.

Model DILER-31(48V50HZ), mã hàng 010044, được xác định là contactor relay Eaton Moeller series DILER với cuộn hút AC 48 V 50 Hz, 3 tiếp điểm thường mở và 1 tiếp điểm thường đóng. Theo thông tin sản phẩm cung cấp, hàng có xuất xứ Đức, phù hợp cho các hệ thống yêu cầu thiết bị điều khiển công nghiệp chất lượng cao.

2) Ưu điểm / tính năng nổi bật

• Thiết kế khởi động từ mini nhỏ gọn, thuận tiện lắp đặt trong tủ điện có không gian hạn chế.
• Cấu hình 3NO+1NC giúp vừa điều khiển nhiều tín hiệu thường mở, vừa có tiếp điểm thường đóng cho liên động hoặc báo trạng thái.
• Cuộn hút 48 V AC 50 Hz phù hợp với mạch điều khiển điện áp thấp trong máy móc và hệ thống tự động hóa.
• Đấu nối bằng cầu đấu vít, dễ thao tác khi lắp đặt, bảo trì và thay thế.
• Dùng cho mạch điều khiển phụ, không gian điều khiển PLC, đèn báo, rơ le trung gian, cuộn hút contactor chính hoặc các tín hiệu liên động.
• Hỗ trợ lắp đặt trên thanh DIN hoặc bắt vít tùy thiết kế tủ điện.

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Tên sản phẩm	Eaton Moeller series DILER Control relay
Mã hàng	010044
Model	DILER-31(48V50HZ)
Loại thiết bị	Contactor relay mini / rơ le contactor mini
Điện áp cuộn hút	48 V AC, 50 Hz
Dạng vận hành	AC operation
Cấu hình tiếp điểm	3 tiếp điểm thường mở NO, 1 tiếp điểm thường đóng NC
Dòng định mức AC-15 ở 220-240 V	6 A
Dòng nhiệt quy ước Ith ở 50°C	10 A
Kiểu đấu nối	Cầu đấu vít
Cấp bảo vệ	IP20
Kiểu lắp đặt	Thanh DIN hoặc bắt vít
Kích thước	52 mm x 58 mm x 45 mm
Khối lượng	0,17 kg
Tiêu chuẩn / chứng nhận	IEC/EN 60947-4-1, EN 60947-5-1, UL, CSA, CE, VDE 0660
Xuất xứ	Đức

3) Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng chính

Contactor relay Eaton Moeller DILER-31(48V50HZ) có nhiệm vụ nhận tín hiệu điều khiển cấp vào cuộn hút A1-A2, sau đó chuyển trạng thái các tiếp điểm phụ để điều khiển hoặc truyền tín hiệu đến thiết bị khác. Với 3 tiếp điểm NO và 1 tiếp điểm NC, sản phẩm thích hợp cho các mạch cần điều khiển đồng thời nhiều nhánh tín hiệu, đồng thời vẫn có một tiếp điểm nghịch để liên động an toàn hoặc phản hồi trạng thái.

Nguyên lý hoạt động

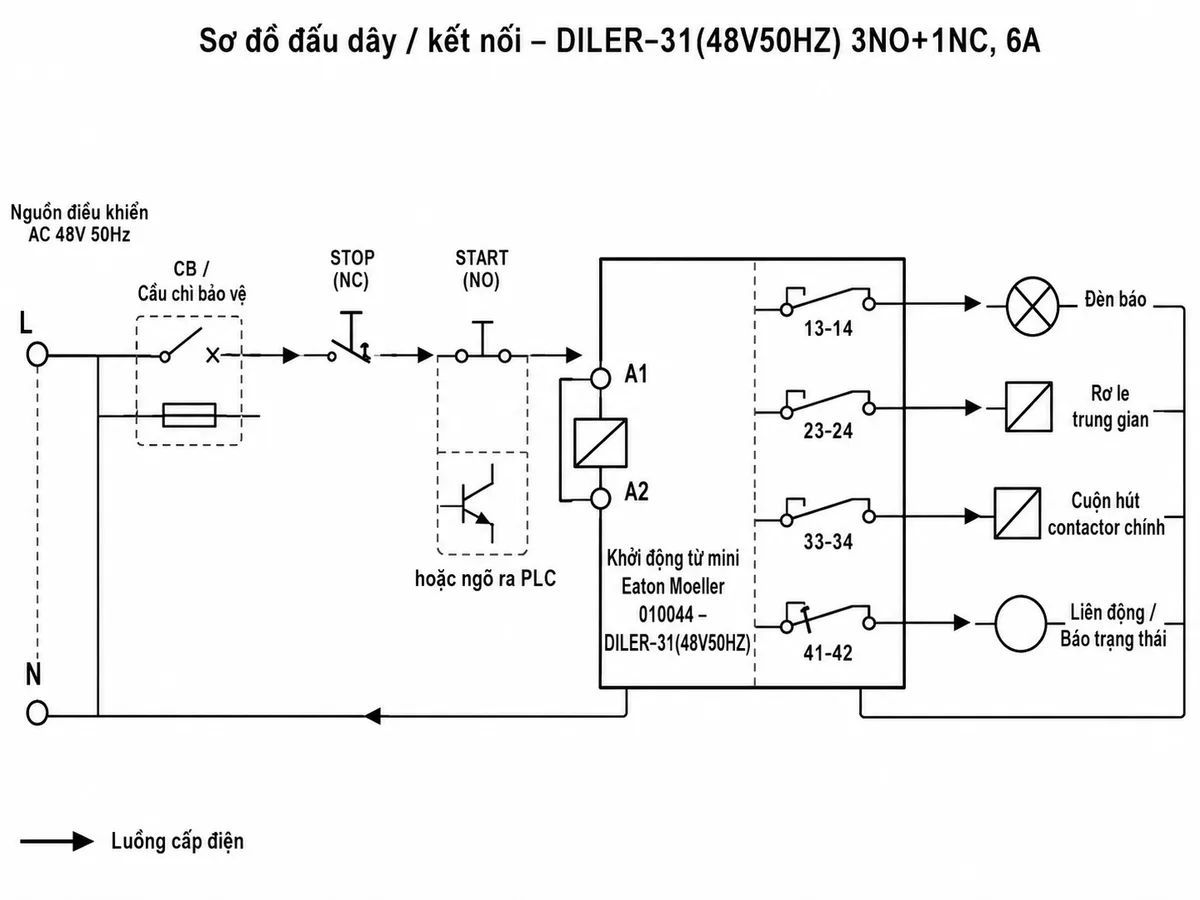

Khi cuộn hút A1-A2 được cấp điện áp điều khiển 48 V AC 50 Hz, từ trường điện từ được tạo ra và làm cơ cấu bên trong chuyển trạng thái. Các tiếp điểm thường mở 13-14, 23-24, 33-34 đóng lại để cho phép tín hiệu đi qua, trong khi tiếp điểm thường đóng 41-42 mở ra để thực hiện chức năng liên động hoặc báo trạng thái ngược. Khi mất điện cuộn hút, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu, các tiếp điểm trở lại vị trí nghỉ.

Ứng dụng thực tế

Rơ le contactor mini Eaton Moeller 010044 thường được dùng trong tủ điều khiển máy móc, tủ điện tự động hóa, hệ thống bơm, quạt, băng tải, dây chuyền sản xuất và các mạch điều khiển cần tách tín hiệu giữa nút nhấn, PLC và thiết bị đóng cắt công suất. Sản phẩm đặc biệt phù hợp khi cần một thiết bị trung gian nhỏ gọn để nhân tín hiệu, liên động điều khiển hoặc điều khiển cuộn hút contactor chính.

4) Cam kết & nơi mua hàng

Khi chọn mua Khởi động từ mini Eaton Moeller DILER-31(48V50HZ), khách hàng nên ưu tiên đúng mã hàng 010044, đúng điện áp cuộn hút 48 V AC 50 Hz và đúng cấu hình tiếp điểm 3NO+1NC để tránh nhầm với các phiên bản DILER khác.

Để mua sản phẩm chính hãng, đúng model, được tư vấn kỹ thuật phù hợp với mạch điều khiển và nhu cầu lắp đặt, quý khách vui lòng đặt hàng tại thietbicodien. thietbicodien cam kết hỗ trợ lựa chọn thiết bị điện công nghiệp đúng thông số, phù hợp ứng dụng và đáp ứng yêu cầu vận hành của hệ thống.

Câu hỏi thường gặp (FAQ)

Khởi động từ mini Eaton Moeller 010044 dùng để làm gì?

Khởi động từ mini Eaton Moeller 010044 dùng để đóng cắt và truyền tín hiệu trong mạch điều khiển phụ, thường dùng cho đèn báo, rơ le trung gian, ngõ vào PLC, mạch liên động hoặc điều khiển cuộn hút contactor chính.

DILER-31(48V50HZ) có mấy tiếp điểm?

DILER-31(48V50HZ) có cấu hình 3 tiếp điểm thường mở NO và 1 tiếp điểm thường đóng NC, thường được gọi là 3NO+1NC.

Cuộn hút của Eaton Moeller 010044 dùng điện áp bao nhiêu?

Model này sử dụng cuộn hút 48 V AC 50 Hz. Khi thay thế hoặc đặt mua, cần kiểm tra đúng điện áp điều khiển của tủ điện để chọn đúng phiên bản.

Sản phẩm này có dùng để đóng cắt tải công suất lớn trực tiếp không?

Không nên dùng như contactor công suất chính cho tải lớn. Đây là contactor relay mini dành cho mạch điều khiển, tín hiệu phụ và liên động. Với tải công suất lớn, nên dùng contactor chính phù hợp và để DILER-31 điều khiển cuộn hút hoặc tín hiệu phụ.

DILER-31(48V50HZ) khác gì DILER-40?

DILER-31 có 3 tiếp điểm thường mở và 1 tiếp điểm thường đóng, còn DILER-40 thường là 4 tiếp điểm thường mở. Vì vậy DILER-31 phù hợp hơn khi mạch cần thêm một tiếp điểm NC cho liên động hoặc báo trạng thái ngược.

Có thể lắp Eaton Moeller 010044 trong tủ điện công nghiệp không?

Có. Thiết bị có thiết kế nhỏ gọn, cấp bảo vệ IP20 và hỗ trợ lắp trên thanh DIN hoặc bắt vít, phù hợp cho tủ điện điều khiển công nghiệp, tủ máy và hệ thống tự động hóa.

Khi chọn mua cần kiểm tra những thông tin nào?

Cần kiểm tra đúng mã hàng 010044, đúng model DILER-31(48V50HZ), đúng điện áp cuộn hút 48 V AC 50 Hz, đúng cấu hình tiếp điểm 3NO+1NC và nhu cầu sử dụng trong mạch điều khiển trước khi lắp đặt.
