Khởi động từ mini (Contactor Relay) Eaton Moeller 010300 - DILER-31(240V50HZ) 3NO+1NC, 6A

Khởi động từ mini Eaton Moeller 010300 - DILER-31(240V50HZ) 3NO+1NC, 6A

Khởi động từ mini Eaton Moeller 010300 - DILER-31(240V50HZ) là thiết bị contactor relay mini thuộc dòng DILER của Eaton Moeller, dùng trong mạch điều khiển công nghiệp để đóng/ngắt tín hiệu, liên động, báo trạng thái hoặc điều khiển cuộn hút thiết bị khác. Với thiết kế nhỏ gọn, đầu nối vít chắc chắn và cấu hình tiếp điểm phù hợp cho tủ điện điều khiển, sản phẩm là lựa chọn hiệu quả cho hệ thống tự động hóa, máy móc sản xuất và các mạch phụ trợ yêu cầu độ tin cậy cao.

1) Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng, gắn liền với các dòng contactor, relay, thiết bị đóng cắt, bảo vệ và điều khiển trong tủ điện. Dòng DILER Control relay được phát triển cho các ứng dụng điều khiển phụ trợ, nơi cần một rơ le contactor nhỏ gọn nhưng vẫn đảm bảo khả năng làm việc ổn định trong môi trường công nghiệp.

Sản phẩm DILER-31(240V50HZ) có mã catalog 010300, thuộc nhóm khởi động từ mini Eaton Moeller, xuất xứ Đức. Thiết bị phù hợp cho các hệ thống cần relay trung gian kiểu contactor, lắp trong tủ điều khiển, tủ máy, tủ bơm, tủ HVAC, dây chuyền sản xuất hoặc các mạch điều khiển có tín hiệu AC.

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Tên dòng sản phẩm	Eaton Moeller series DILER Control relay
Mã catalog	010300
Model	DILER-31(240V50HZ)
Loại thiết bị	Contactor relay / khởi động từ mini dùng cho mạch điều khiển
Điện áp cuộn hút	240 V AC, 50 Hz
Dạng vận hành	AC operation
Cấu hình tiếp điểm	3 tiếp điểm thường mở NO và 1 tiếp điểm thường đóng NC
Kiểu đấu nối	Screw terminals
Dòng làm việc AC-15 tại 220 V, 230 V, 240 V	6 A
Dòng làm việc AC-15 tại 380 V, 400 V, 415 V	3 A
Điện áp làm việc định mức tối đa AC	600 V
Điện áp cách điện định mức	690 V
Phương thức lắp đặt	DIN-rail / screw
Tuổi thọ cơ khí	10,000,000 lần thao tác AC
Nhiệt độ môi trường làm việc	-25 °C đến 50 °C
Kích thước	52 mm x 58 mm x 45 mm
Trọng lượng	0.17 kg
Chứng nhận / tiêu chuẩn	UL, IEC/EN 60947-4-1, UL 508, VDE 0660, CSA, CE, EN 60947-5-1
Xuất xứ	Đức

2) Ưu điểm / tính năng nổi bật

• Thiết kế mini gọn tủ, phù hợp lắp trong các tủ điện có không gian hạn chế nhưng vẫn cần khả năng điều khiển đáng tin cậy.
• Cấu hình tiếp điểm 3NO+1NC linh hoạt cho nhiều nhiệm vụ như cấp tín hiệu điều khiển, duy trì mạch, liên động hoặc báo trạng thái.
• Đầu nối vít chắc chắn, hỗ trợ đấu dây ổn định, dễ kiểm tra và bảo trì trong quá trình vận hành.
• Lắp đặt trên thanh DIN thuận tiện cho tủ điện công nghiệp, tủ điều khiển máy và hệ thống tự động hóa.
• Tiếp điểm vận hành tin cậy, phù hợp cho mạch điều khiển phụ trợ, mạch tín hiệu và các ứng dụng đóng cắt tải điều khiển.
• Thương hiệu Eaton Moeller có độ nhận diện cao trong lĩnh vực thiết bị điện công nghiệp, dễ đồng bộ với các thiết bị đóng cắt cùng hệ sinh thái.

3) Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng chính

Contactor relay Eaton Moeller DILER-31 hoạt động như một rơ le trung gian dạng khởi động từ mini. Khi cuộn hút được cấp nguồn đúng định mức, cơ cấu điện từ bên trong sẽ tác động làm thay đổi trạng thái các tiếp điểm. Nhờ đó, thiết bị có thể dùng để truyền tín hiệu điều khiển, nhân tín hiệu, tạo liên động điện, báo trạng thái vận hành hoặc điều khiển cuộn hút của contactor chính.

Trong hệ thống thực tế, khởi động từ mini 3NO+1NC thường được đặt trong mạch điều khiển, không phải là thiết bị đóng cắt tải động lực chính. Thiết bị giúp tách biệt tín hiệu điều khiển khỏi tải, tăng tính linh hoạt khi thiết kế tủ điện và hỗ trợ bảo trì dễ dàng hơn.

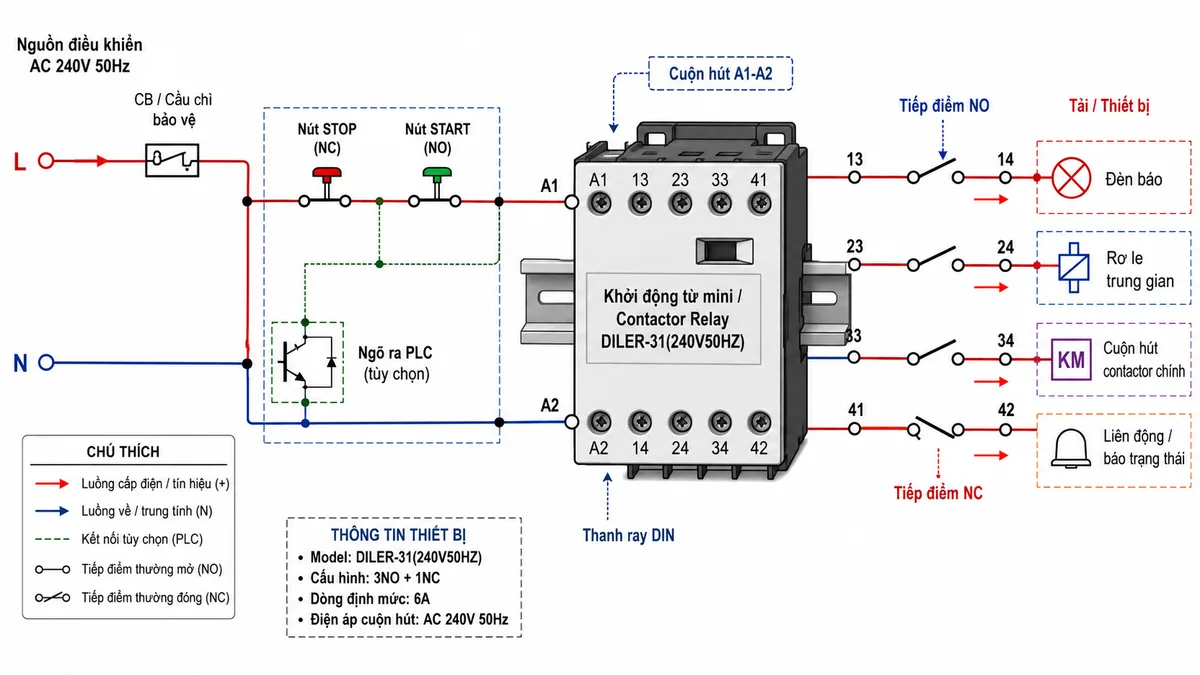

Sơ đồ đấu dây / kết nối gợi ý

Ở mạch đấu dây cơ bản, nguồn điều khiển đi qua thiết bị bảo vệ, nút dừng, nút chạy hoặc tín hiệu PLC rồi cấp vào cuộn hút A1-A2. Các tiếp điểm phụ được dùng để đưa tín hiệu sang đèn báo, rơ le trung gian, ngõ vào PLC hoặc cuộn hút contactor chính tùy mục đích điều khiển.

Nguyên lý hoạt động

Khi có tín hiệu điều khiển hợp lệ, cuộn hút của DILER-31(240V50HZ) sinh từ trường, kéo cơ cấu tiếp điểm chuyển trạng thái. Các tiếp điểm thường mở sẽ đóng lại để truyền tín hiệu đến tải điều khiển, trong khi tiếp điểm thường đóng sẽ mở ra để phục vụ chức năng liên động hoặc báo trạng thái ngược. Khi mất nguồn cuộn hút, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu.

Ứng dụng thực tế

• Dùng trong tủ điện điều khiển cho máy móc công nghiệp, băng tải, bơm, quạt, hệ thống HVAC và dây chuyền sản xuất.
• Làm rơ le trung gian để nhân tín hiệu từ nút nhấn, công tắc hành trình, cảm biến hoặc PLC.
• Tạo mạch liên động điện giữa các contactor, giúp tránh thao tác sai trong hệ thống điều khiển.
• Cấp tín hiệu cho đèn báo trạng thái, bộ điều khiển, ngõ vào PLC hoặc cuộn hút contactor chính.
• Thay thế trong các tủ điện đang sử dụng thiết bị Eaton Moeller cùng dòng, giúp đồng bộ thiết kế và bảo trì thuận tiện.

4) Cam kết & nơi mua hàng

Khi chọn mua Khởi động từ mini Eaton Moeller 010300 - DILER-31(240V50HZ), người dùng nên ưu tiên sản phẩm đúng mã, đúng điện áp cuộn hút, đúng cấu hình tiếp điểm và có nguồn gốc rõ ràng. Việc chọn sai model có thể khiến mạch điều khiển không hoạt động đúng hoặc không tương thích với hệ thống hiện hữu.

Để mua hàng chính hãng, đúng model và được hỗ trợ tư vấn kỹ thuật theo nhu cầu tủ điện thực tế, hãy đặt mua tại thietbicodien. thietbicodien cung cấp thiết bị điện công nghiệp, hỗ trợ kiểm tra mã hàng, tư vấn lựa chọn sản phẩm thay thế và giao hàng theo nhu cầu dự án.

Câu hỏi thường gặp (FAQ)

Khởi động từ mini Eaton Moeller 010300 dùng để làm gì?

Sản phẩm dùng trong mạch điều khiển công nghiệp để đóng/ngắt tín hiệu, nhân tín hiệu, tạo liên động, báo trạng thái hoặc điều khiển cuộn hút thiết bị khác trong tủ điện.

DILER-31(240V50HZ) có phải contactor động lực không?

Đây là contactor relay mini dùng chủ yếu cho mạch điều khiển và tín hiệu phụ trợ. Với tải động lực chính, cần chọn contactor công suất phù hợp theo dòng tải, điện áp và loại tải thực tế.

Model DILER-31(240V50HZ) phù hợp với hệ thống nào?

Model này phù hợp với các tủ điều khiển sử dụng nguồn điều khiển tương ứng, đặc biệt trong máy móc công nghiệp, hệ thống bơm, quạt, HVAC, băng tải và các dây chuyền tự động hóa.

Thiết bị có thể dùng với PLC không?

Có thể dùng trong mạch có PLC khi thiết kế đúng sơ đồ điều khiển. PLC có thể cấp tín hiệu điều khiển qua relay trung gian hoặc ngõ ra phù hợp để tác động cuộn hút, còn các tiếp điểm của thiết bị có thể đưa tín hiệu về tải điều khiển hoặc ngõ vào PLC.

Khi thay thế cần kiểm tra những gì?

Cần kiểm tra đúng model DILER-31(240V50HZ), mã catalog, điện áp cuộn hút, cấu hình tiếp điểm, kiểu đấu nối, không gian lắp đặt và sơ đồ dây hiện hữu trong tủ điện.
