Khởi động từ mini (Contactor Relay) Eaton Moeller 051767 - DILER-31(220V50HZ,240V60HZ) 3NO+1NC, 6A

Khởi động từ mini Eaton Moeller 051767 DILER-31(220V50HZ,240V60HZ) 3NO+1NC, 6A

Khởi động từ mini Eaton Moeller 051767 DILER-31(220V50HZ,240V60HZ) là dòng contactor relay mini dùng trong mạch điều khiển công nghiệp, phù hợp cho tủ điện máy móc, dây chuyền tự động hóa, mạch báo trạng thái và mạch điều khiển contactor chính. Sản phẩm thuộc thương hiệu Eaton Moeller, dòng DILER mini-contactors, có xuất xứ Đức, nổi bật nhờ thiết kế nhỏ gọn, tiếp điểm phụ đa dụng và khả năng lắp đặt linh hoạt trên thanh DIN hoặc bắt vít.

1) Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng trong lĩnh vực đóng cắt, điều khiển và bảo vệ hệ thống điện. Dòng DILER được phát triển cho các ứng dụng điều khiển tín hiệu, liên động và trung gian trong tủ điện công nghiệp, nơi cần thiết bị có độ tin cậy cao, kích thước gọn và đấu nối rõ ràng.

Model DILER-31(220V50HZ,240V60HZ) là phiên bản contactor relay dùng cuộn hút AC, cấu hình tiếp điểm 3NO+1NC, phù hợp với các mạch điều khiển dùng nguồn AC 220V 50Hz hoặc AC 240V 60Hz.

2) Ưu điểm / tính năng nổi bật

Contactor relay Eaton Moeller DILER-31 được tối ưu cho mạch điều khiển cần nhiều tiếp điểm phụ, giúp truyền tín hiệu đến đèn báo, PLC, rơ le trung gian hoặc cuộn hút contactor chính một cách rõ ràng và ổn định.

Hạng mục	Thông tin kỹ thuật
Tên sản phẩm	Eaton Moeller series DILER Control relay
Mã catalogue	051767
Model	DILER-31(220V50HZ,240V60HZ)
Dòng sản phẩm	DILER Mini-contactors
Ứng dụng	Contactor relay / rơ le contactor điều khiển
Điện áp cuộn hút	220 V AC 50 Hz, 240 V AC 60 Hz
Kiểu vận hành	AC operation
Cấu hình tiếp điểm	3 tiếp điểm thường mở NO, 1 tiếp điểm thường đóng NC
Mã trình tự tiếp điểm	31E
Dòng làm việc AC-15	6 A tại 220/230/240 V; 3 A tại 380/400/415 V
Dòng nhiệt quy ước	10 A tại 50 °C, trạng thái lắp mở
Điện áp cách điện định mức	690 V
Điện áp làm việc AC tối đa	600 V
Kiểu đấu nối	Đầu vít
Cấp bảo vệ	IP20
Kiểu lắp đặt	Thanh DIN hoặc bắt vít
Kích thước	Sâu 52 mm, cao 58 mm, rộng 45 mm
Khối lượng	0.17 kg
Tuổi thọ cơ khí	10,000,000 lần thao tác khi vận hành AC
Tiêu chuẩn / chứng nhận	IEC/EN 60947, IEC/EN 60947-4-1, EN 60947-5-1, CE, UL 508, CSA, VDE 0660
Xuất xứ	Đức

• Thiết kế mini contactor relay nhỏ gọn, dễ bố trí trong tủ điện có không gian hạn chế.
• Cấu hình tiếp điểm 3NO+1NC thuận tiện cho mạch điều khiển, báo trạng thái và liên động.
• Đầu nối vít giúp thao tác đấu dây chắc chắn, phù hợp môi trường tủ điện công nghiệp.
• Tiếp điểm vận hành rõ trạng thái, hỗ trợ thiết kế mạch điều khiển an toàn và dễ kiểm tra.
• Có thể lắp trên thanh DIN hoặc bắt vít, linh hoạt cho nhiều kiểu tủ điện.

3) Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng chính

DILER-31(220V50HZ,240V60HZ) đóng vai trò là rơ le trung gian điều khiển trong hệ thống điện công nghiệp. Khi cuộn hút được cấp điện đúng điện áp, các tiếp điểm thường mở chuyển sang đóng để cấp tín hiệu điều khiển, đồng thời tiếp điểm thường đóng chuyển sang mở để phục vụ mạch liên động hoặc báo trạng thái.

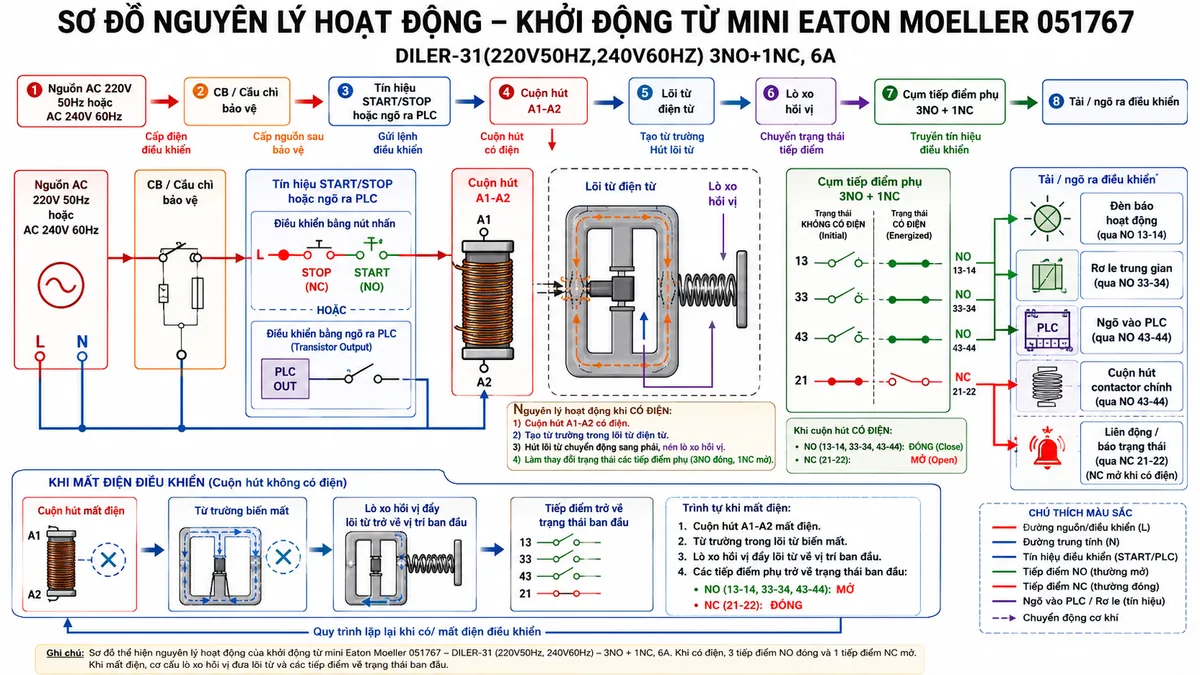

Nguyên lý hoạt động

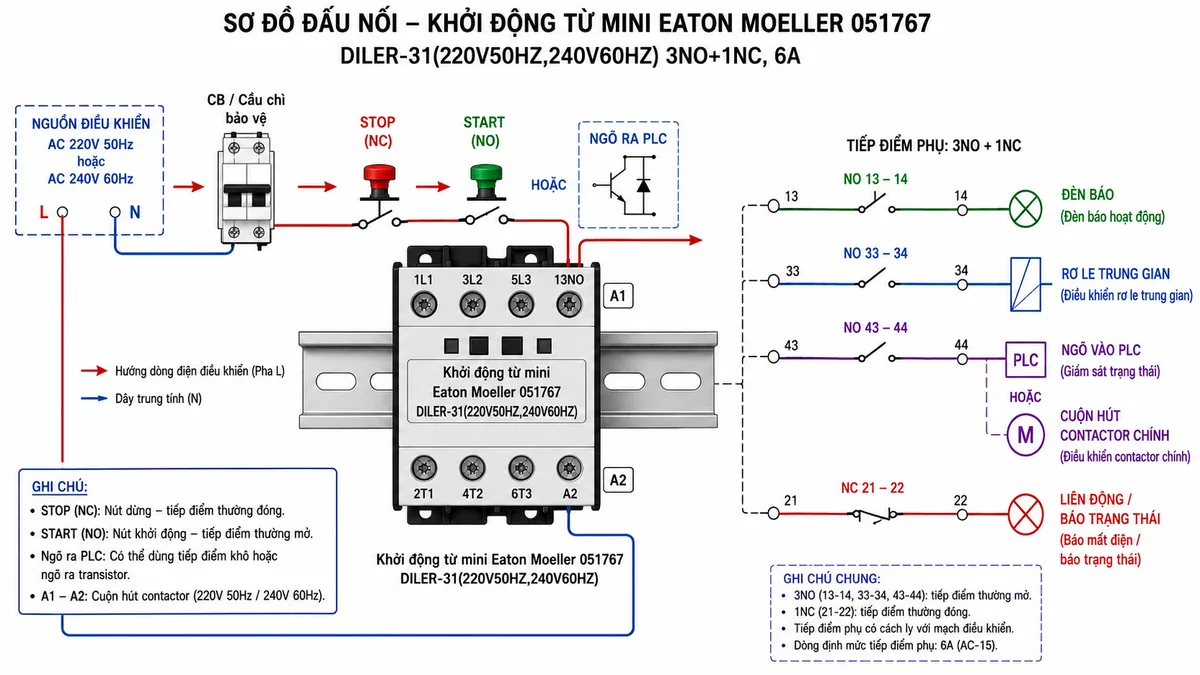

Trong mạch điều khiển, nguồn AC sau khi đi qua thiết bị bảo vệ và mạch START/STOP sẽ cấp vào cuộn hút A1-A2. Khi cuộn hút có điện, từ trường sinh ra kéo cơ cấu điện từ bên trong, làm các tiếp điểm NO đóng và tiếp điểm NC mở. Khi mất điện cuộn hút, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu, giúp mạch điều khiển trở lại trạng thái nghỉ.

Ứng dụng thực tế

Khởi động từ mini Eaton Moeller 051767 thường được dùng trong tủ điện điều khiển động cơ, tủ điều khiển máy sản xuất, mạch báo chạy/dừng, mạch liên động, mạch trung gian giữa PLC và contactor chính, hoặc các hệ thống cần nhân tín hiệu điều khiển từ một lệnh đầu vào sang nhiều ngõ ra phụ.

Thiết bị phù hợp cho kỹ sư điện, đơn vị lắp tủ điện, nhà máy và đội bảo trì đang cần một contactor relay 220V AC 3NO 1NC có thương hiệu rõ ràng, thông số minh bạch và dễ thay thế trong hệ thống điều khiển hiện hữu.

4) Cam kết & nơi mua hàng

Khi chọn mua contactor relay Eaton Moeller DILER-31, người dùng nên ưu tiên đúng model, đúng điện áp cuộn hút, đúng cấu hình tiếp điểm và kiểm tra mã hàng trên tem sản phẩm trước khi lắp đặt. Việc dùng đúng phiên bản giúp mạch điều khiển vận hành ổn định, giảm lỗi đấu nối và thuận tiện cho bảo trì sau này.

Để mua Khởi động từ mini Eaton Moeller 051767 DILER-31(220V50HZ,240V60HZ) chính hãng, đúng thông tin kỹ thuật và được tư vấn phù hợp với tủ điện công nghiệp, hãy đặt hàng tại thietbicodien.

Câu hỏi thường gặp (FAQ)

DILER-31(220V50HZ,240V60HZ) dùng để làm gì?

DILER-31(220V50HZ,240V60HZ) dùng làm rơ le contactor điều khiển trong tủ điện, giúp đóng cắt tín hiệu phụ, nhân tín hiệu điều khiển, báo trạng thái hoặc liên động giữa các thiết bị như PLC, đèn báo, rơ le trung gian và contactor chính.

Sản phẩm này có phải contactor công suất để đóng cắt động cơ trực tiếp không?

Đây là contactor relay mini dùng chủ yếu cho mạch điều khiển và tín hiệu phụ, không nên hiểu là contactor công suất chính để đóng cắt trực tiếp tải động cơ lớn. Với động cơ hoặc tải công suất, nên dùng contactor chính phù hợp và sử dụng DILER-31 làm phần điều khiển trung gian nếu cần.

Có thể dùng Eaton Moeller 051767 trong mạch PLC không?

Có thể dùng trong mạch PLC khi thiết kế đúng điện áp, đúng kiểu ngõ ra và đúng sơ đồ đấu nối. Trong thực tế, rơ le contactor Eaton Moeller thường được dùng để tách tín hiệu điều khiển, nhân tiếp điểm hoặc truyền trạng thái về ngõ vào PLC.

Khi lắp đặt cần lưu ý điều gì?

Cần kiểm tra đúng model, đúng điện áp cuộn hút, siết dây chắc chắn tại đầu vít, dùng CB hoặc cầu chì bảo vệ phù hợp và đấu dây theo sơ đồ kỹ thuật của tủ điện. Việc đấu nhầm điện áp cuộn hút hoặc nhầm tiếp điểm có thể làm mạch điều khiển hoạt động sai.

DILER-31 3NO+1NC phù hợp với ứng dụng nào nhất?

DILER-31 3NO+1NC phù hợp với các ứng dụng cần nhiều tiếp điểm thường mở để cấp tín hiệu chạy, báo đèn, kích rơ le trung gian hoặc điều khiển contactor chính, đồng thời cần một tiếp điểm thường đóng để làm liên động hoặc báo trạng thái ngược.

Vì sao nên chọn Eaton Moeller thay vì thiết bị không rõ thương hiệu?

Eaton Moeller có hệ sinh thái thiết bị điện công nghiệp đồng bộ, thông số sản phẩm rõ ràng và được sử dụng rộng rãi trong tủ điện điều khiển. Việc chọn đúng thương hiệu giúp quá trình thiết kế, thay thế, bảo trì và chuẩn hóa vật tư trong nhà máy thuận tiện hơn.
