Khởi động từ mini (Contactor Relay) Eaton Moeller 051770 - DILER-31(400V50HZ,440V60HZ) 3NO+1NC, 6A

Khởi động từ mini Eaton Moeller 051770 DILER-31(400V50HZ,440V60HZ) 3NO+1NC

Khởi động từ mini Eaton Moeller 051770 DILER-31(400V50HZ,440V60HZ) là contactor relay thuộc dòng DILER Mini-contactors, dùng cho mạch điều khiển trong tủ điện công nghiệp. Sản phẩm phù hợp cho các hệ thống cần rơ le trung gian 3NO+1NC, cuộn hút AC điện áp cao và đầu nối vít chắc chắn để điều khiển đèn báo, PLC, rơ le trung gian hoặc contactor chính.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng trong lĩnh vực điều khiển, đóng cắt và tự động hóa. Với xuất xứ Đức, dòng DILER được sử dụng phổ biến trong các tủ điều khiển máy móc, dây chuyền sản xuất và hệ thống điện công nghiệp yêu cầu độ ổn định cao.

Hạng mục	Thông tin
Mã hàng	051770
Model	DILER-31(400V50HZ,440V60HZ)
Dòng sản phẩm	DILER Mini-contactors
Loại thiết bị	Contactor relay
Điện áp cuộn hút	400 V AC 50 Hz, 440 V AC 60 Hz
Cấu hình tiếp điểm	3 tiếp điểm thường mở, 1 tiếp điểm thường đóng
Ký hiệu tiếp điểm	NO: 13-14, 33-34, 43-44; NC: 21-22
Cực cuộn hút	A1, A2
Kiểu đấu nối	Đầu nối vít
Dòng nhiệt quy ước	10 A
Dòng làm việc AC-15	6 A tại 220/230/240 V; 3 A tại 380/400/415 V
Điện áp cách điện định mức	690 V AC
Cấp bảo vệ	IP20
Kiểu lắp đặt	Gắn DIN rail hoặc bắt vít
Tiêu chuẩn tham chiếu	IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA

Ưu điểm / tính năng nổi bật

DILER-31(400V50HZ,440V60HZ) được thiết kế cho mạch điều khiển công nghiệp cần chuyển mạch tín hiệu ổn định, kích thước gọn và dễ lắp đặt trong tủ điện. Cấu hình tiếp điểm gồm thường mở và thường đóng giúp kỹ sư linh hoạt bố trí mạch báo trạng thái, liên động và điều khiển phụ.

• Thiết kế nhỏ gọn, phù hợp lắp trong tủ điện điều khiển có không gian hạn chế.
• Đầu nối vít giúp đấu dây chắc chắn, thuận tiện cho bảo trì và thay thế.
• Tiếp điểm đối nghịch liên động hỗ trợ xây dựng mạch điều khiển an toàn hơn.
• Phù hợp cho mạch điều khiển dùng nút nhấn, công tắc hành trình, PLC hoặc rơ le trung gian.
• Dòng sản phẩm Eaton Moeller có độ nhận diện cao trong các hệ thống điện công nghiệp và tự động hóa.

Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng trong mạch điều khiển

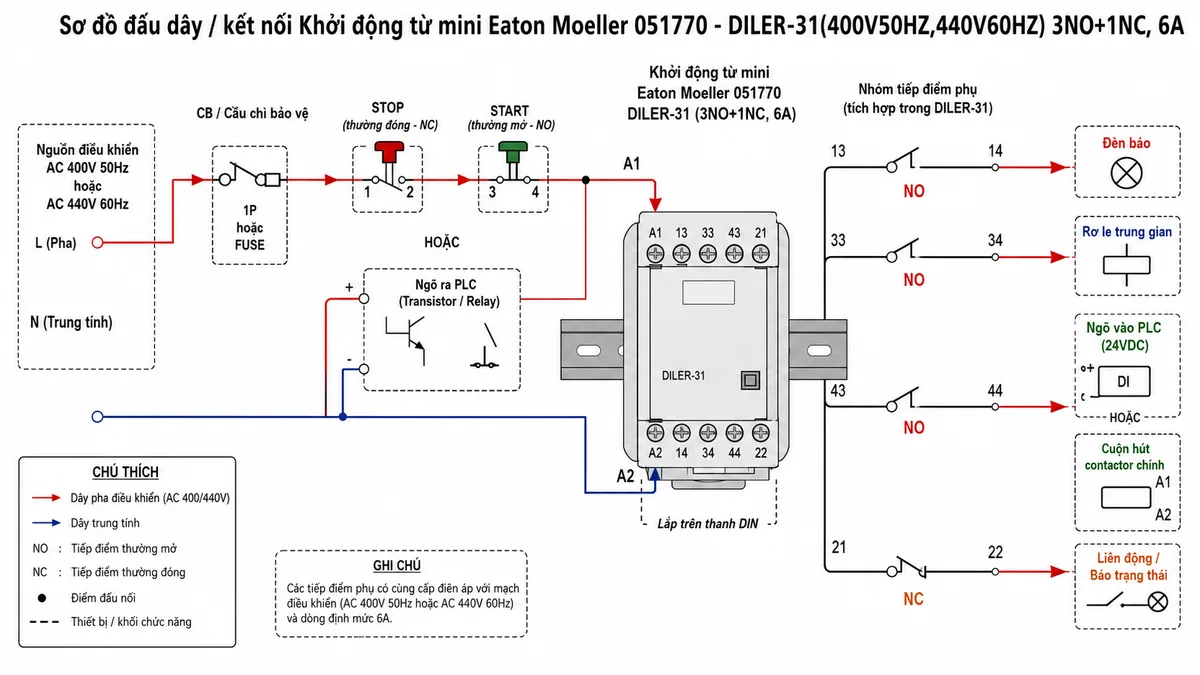

Contactor relay Eaton Moeller 051770 có nhiệm vụ nhận tín hiệu điều khiển đưa vào cuộn hút A1-A2, sau đó chuyển trạng thái các tiếp điểm phụ. Khi cuộn hút được cấp điện, các tiếp điểm thường mở đóng lại để cấp tín hiệu cho tải điều khiển; đồng thời tiếp điểm thường đóng mở ra để phục vụ liên động hoặc báo trạng thái ngược.

Nguyên lý hoạt động

Khi mạch điều khiển cấp điện đúng điện áp vào cuộn hút, lõi từ bên trong thiết bị sinh lực hút điện từ làm thay đổi trạng thái cụm tiếp điểm. Các tiếp điểm NO đóng để truyền tín hiệu điều khiển, còn tiếp điểm NC mở để ngắt nhánh liên động hoặc gửi tín hiệu phản hồi. Khi mất điện cuộn hút, lò xo hồi vị đưa tiếp điểm trở lại trạng thái ban đầu.

Ứng dụng thực tế

Khởi động từ mini 3NO+1NC thường được dùng trong tủ điều khiển máy công nghiệp, hệ thống bơm, quạt, băng tải, dây chuyền tự động, mạch báo trạng thái và mạch điều khiển trung gian giữa PLC với contactor chính. Thiết bị thích hợp cho mạch điều khiển tín hiệu, không nên dùng thay thế contactor công suất khi cần đóng cắt trực tiếp tải động lực lớn.

Cam kết & nơi mua hàng

Khi cần mua Khởi động từ mini Eaton Moeller 051770 DILER-31(400V50HZ,440V60HZ) cho tủ điện công nghiệp, hãy chọn đúng model, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để đảm bảo tương thích với hệ thống hiện hữu.

Đặt mua hàng chính hãng tại thietbicodien để được hỗ trợ tư vấn đúng mã, báo giá nhanh và lựa chọn thiết bị phù hợp cho nhu cầu lắp đặt, thay thế hoặc bảo trì tủ điện.

Câu hỏi thường gặp (FAQ)

DILER-31(400V50HZ,440V60HZ) dùng điện áp cuộn hút bao nhiêu?

DILER-31(400V50HZ,440V60HZ) dùng cuộn hút AC 400 V ở tần số 50 Hz hoặc AC 440 V ở tần số 60 Hz. Khi thay thế, cần kiểm tra đúng điện áp mạch điều khiển trước khi lắp đặt.

Sản phẩm này có bao nhiêu tiếp điểm?

Model này có cấu hình 3 tiếp điểm thường mở và 1 tiếp điểm thường đóng. Các tiếp điểm thường mở thường dùng để cấp tín hiệu điều khiển, còn tiếp điểm thường đóng thường dùng cho liên động hoặc báo trạng thái.

Khởi động từ mini Eaton Moeller 051770 có dùng để đóng cắt động cơ trực tiếp không?

Đây là contactor relay dùng chủ yếu cho mạch điều khiển và tín hiệu phụ. Với tải động lực hoặc động cơ công suất lớn, nên dùng contactor chính phù hợp và dùng DILER-31 để điều khiển hoặc liên động.

Các cực A1 và A2 có vai trò gì?

A1 và A2 là hai cực của cuộn hút. Khi cấp đúng điện áp điều khiển vào A1-A2, thiết bị sẽ tác động điện từ và chuyển trạng thái các tiếp điểm phụ.

Tiếp điểm NC 21-22 dùng để làm gì?

Tiếp điểm NC 21-22 thường dùng trong mạch liên động, mạch báo trạng thái ngược hoặc mạch an toàn điều khiển. Khi cuộn hút tác động, tiếp điểm này sẽ mở ra.

DILER-31 051770 phù hợp lắp ở đâu?

Sản phẩm phù hợp lắp trong tủ điện điều khiển công nghiệp, tủ máy, hệ thống PLC, mạch báo trạng thái, mạch điều khiển contactor chính và các ứng dụng tự động hóa cần contactor relay nhỏ gọn.
