Khởi động từ mini (Contactor Relay) Eaton Moeller 051764 - DILER-31(42V50HZ,48V60HZ) 3NO+1NC, 6A

Khởi động từ mini Eaton Moeller 051764 - DILER-31(42V50HZ,48V60HZ) 3NO+1NC, 6A

Khởi động từ mini Eaton Moeller 051764 - DILER-31(42V50HZ,48V60HZ) là contactor relay dòng DILER dùng cho mạch điều khiển công nghiệp, có cuộn hút AC 42V 50Hz hoặc 48V 60Hz, cấu hình tiếp điểm 3 thường mở và 1 thường đóng. Sản phẩm phù hợp cho tủ điện điều khiển, mạch liên động, mạch báo trạng thái, điều khiển trung gian và truyền tín hiệu đến contactor chính.

1) Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị điện công nghiệp thuộc Eaton, nổi bật trong các nhóm sản phẩm điều khiển, đóng cắt, bảo vệ và tự động hóa cho nhà máy, máy móc và hệ thống tủ điện. Dòng DILER được thiết kế như một contactor relay mini chuyên dùng trong mạch điều khiển, nơi cần đóng cắt tín hiệu phụ trợ ổn định và tiết kiệm không gian lắp đặt.

Model DILER-31(42V50HZ,48V60HZ), mã hàng 051764, có xuất xứ Đức, sử dụng kiểu đấu nối vít, hỗ trợ lắp trên thanh ray DIN hoặc bắt vít, phù hợp với tiêu chuẩn tủ điện công nghiệp.

Thông tin kỹ thuật tham khảo

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ mini Eaton Moeller 051764 - DILER-31(42V50HZ,48V60HZ)
Mã hàng	051764
Model	DILER-31(42V50HZ,48V60HZ)
Dòng sản phẩm	Eaton Moeller DILER mini contactor relay
Loại thiết bị	Contactor relay / khởi động từ mini phụ trợ
Điện áp cuộn hút	AC 42V 50Hz / AC 48V 60Hz
Cấu hình tiếp điểm	3NO + 1NC
Dòng định mức tham khảo	6A ở AC-15 220/230/240V
Điện áp làm việc tiếp điểm tối đa	600V AC
Kiểu đấu nối	Cọc vít
Kiểu lắp đặt	Thanh ray DIN hoặc bắt vít
Cấp bảo vệ	IP20
Nhiệt độ làm việc	-25°C đến 50°C
Kích thước	45 x 58 x 52 mm
Khối lượng	0.17 kg
Xuất xứ	Đức

2) Ưu điểm / tính năng nổi bật

• Thiết kế mini gọn tủ điện: thân thiết bị nhỏ, phù hợp cho các tủ điều khiển cần tối ưu không gian nhưng vẫn yêu cầu độ tin cậy cao.
• Cuộn hút AC 42V 50Hz / 48V 60Hz: phù hợp với hệ thống điều khiển dùng điện áp thấp AC trong máy móc và dây chuyền công nghiệp.
• Cấu hình 3NO+1NC linh hoạt: cho phép vừa điều khiển tín hiệu đóng, vừa dùng tiếp điểm thường đóng cho liên động hoặc báo trạng thái.
• Lắp đặt DIN rail hoặc bắt vít: dễ tích hợp vào tủ điện hiện hữu, thuận tiện khi thay thế hoặc mở rộng hệ thống.
• Cọc vít chắc chắn: hỗ trợ đấu dây ổn định, phù hợp môi trường tủ điện công nghiệp có yêu cầu bảo trì định kỳ.
• Tiếp điểm tác động dương và liên động cơ khí: giúp nâng cao độ tin cậy khi dùng trong các mạch điều khiển phụ trợ.
• Độ bền cơ khí cao: thích hợp cho các mạch đóng cắt tín hiệu thường xuyên trong hệ thống điều khiển tự động.

3) Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng chính

Contactor relay Eaton DILER-31 không dùng để đóng cắt tải động lực lớn trực tiếp như contactor công suất, mà chủ yếu dùng để khuếch đại, chuyển tiếp và phân phối tín hiệu điều khiển. Khi cuộn hút A1-A2 được cấp điện đúng điện áp, các tiếp điểm thường mở đóng lại để cấp tín hiệu cho đèn báo, rơ le trung gian, ngõ vào PLC hoặc cuộn hút contactor chính; đồng thời tiếp điểm thường đóng mở ra để phục vụ liên động hoặc phản hồi trạng thái.

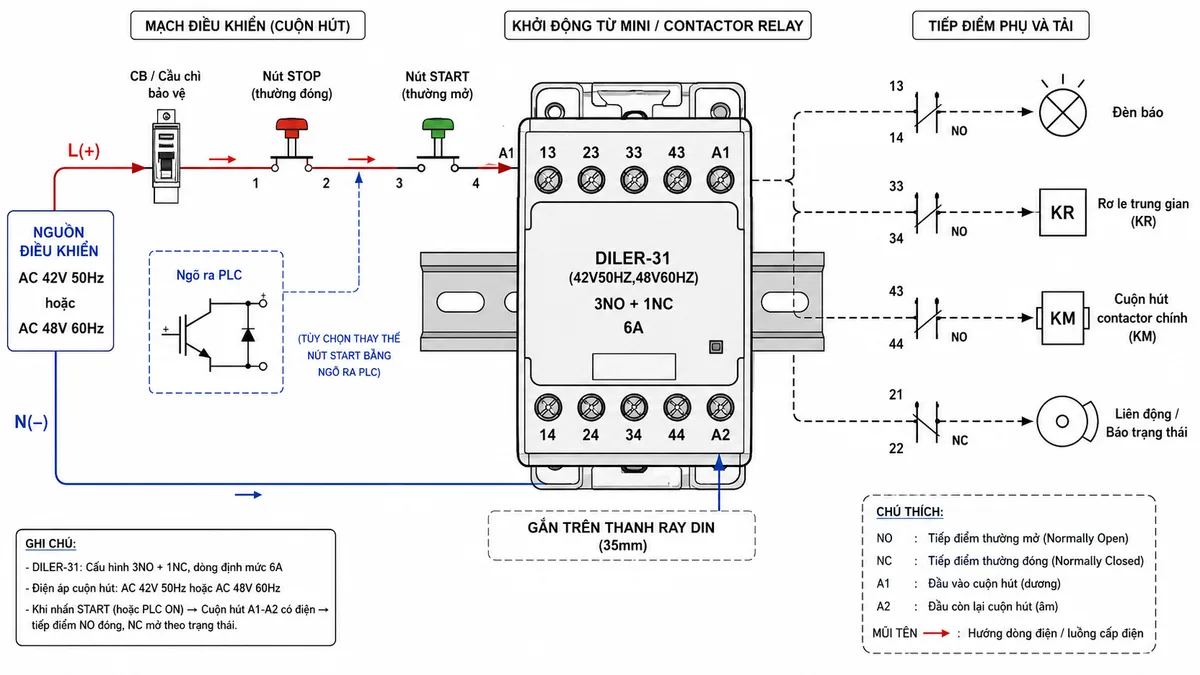

Sơ đồ đấu dây / kết nối

Trong mạch điều khiển điển hình, nguồn AC 42V 50Hz hoặc 48V 60Hz đi qua CB hoặc cầu chì bảo vệ, sau đó qua nút STOP thường đóng và nút START thường mở hoặc ngõ ra PLC trước khi vào cuộn hút A1-A2. Các tiếp điểm NO thường dùng gồm 13-14, 33-34, 43-44; tiếp điểm NC thường dùng là 21-22.

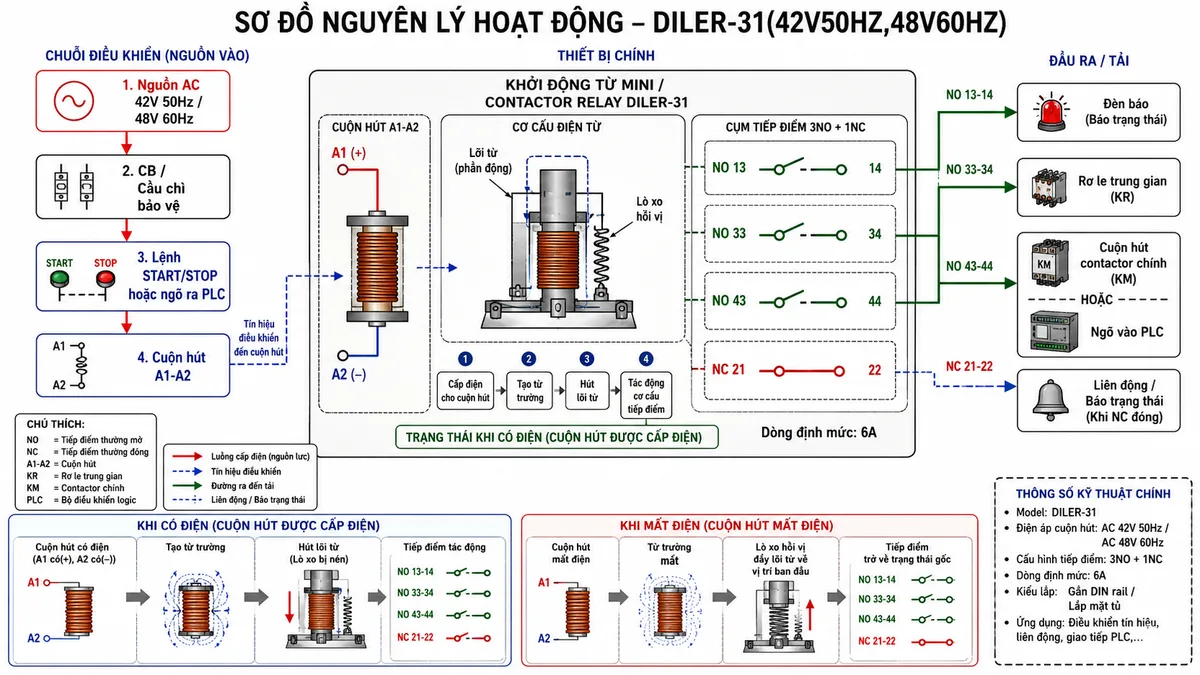

Nguyên lý hoạt động

Khi có lệnh START hoặc tín hiệu từ PLC, điện áp điều khiển được cấp vào cuộn hút A1-A2. Cuộn hút tạo từ trường kéo lõi từ, làm thay đổi trạng thái các tiếp điểm: tiếp điểm NO đóng lại và tiếp điểm NC mở ra. Khi mất điện cuộn hút, lò xo hồi vị đưa cơ cấu tiếp điểm về trạng thái ban đầu, giúp mạch điều khiển trở lại trạng thái an toàn.

Ứng dụng thực tế

• Dùng trong mạch điều khiển tủ điện công nghiệp để nhân tín hiệu từ nút nhấn, công tắc hành trình, cảm biến hoặc PLC.
• Dùng làm rơ le trung gian Eaton Moeller cho mạch điều khiển contactor chính, đèn báo, còi báo hoặc mạch logic phụ trợ.
• Dùng trong mạch liên động điện, báo trạng thái chạy/dừng, báo lỗi hoặc khóa chéo tín hiệu điều khiển.
• Phù hợp cho máy móc công nghiệp, dây chuyền sản xuất, tủ điều khiển bơm, quạt, băng tải và hệ thống tự động hóa.

4) Cam kết & nơi mua hàng

Khi chọn mua khởi động từ mini Eaton Moeller 051764, khách hàng nên ưu tiên sản phẩm đúng model, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để đảm bảo khả năng tương thích với tủ điện hiện hữu. Việc dùng sai điện áp cuộn hút hoặc nhầm cấu hình tiếp điểm có thể làm mạch điều khiển hoạt động không đúng yêu cầu.

Để mua DILER-31(42V50HZ,48V60HZ) chính hãng, được tư vấn đúng ứng dụng và hỗ trợ lựa chọn thiết bị phù hợp cho tủ điện công nghiệp, hãy đặt hàng tại thietbicodien.

Câu hỏi thường gặp (FAQ)

DILER-31(42V50HZ,48V60HZ) là thiết bị gì?

DILER-31(42V50HZ,48V60HZ) là contactor relay mini thuộc dòng Eaton Moeller DILER, dùng để đóng cắt và chuyển tiếp tín hiệu trong mạch điều khiển công nghiệp.

Sản phẩm này có dùng để đóng cắt động cơ trực tiếp không?

Không nên dùng thiết bị này để đóng cắt trực tiếp tải động lực lớn. Đây là khởi động từ mini phụ trợ, phù hợp hơn cho mạch điều khiển, mạch tín hiệu, mạch liên động và điều khiển cuộn hút contactor chính.

Model 051764 dùng điện áp cuộn hút bao nhiêu?

Model 051764 dùng cuộn hút AC 42V ở tần số 50Hz hoặc AC 48V ở tần số 60Hz. Khi lắp đặt cần kiểm tra đúng điện áp điều khiển của hệ thống trước khi cấp nguồn vào A1-A2.

Cấu hình tiếp điểm 3NO+1NC có ý nghĩa gì?

3NO+1NC nghĩa là thiết bị có 3 tiếp điểm thường mở và 1 tiếp điểm thường đóng. Khi cuộn hút được cấp điện, các tiếp điểm NO đóng lại để cấp tín hiệu, còn tiếp điểm NC mở ra để phục vụ liên động hoặc báo trạng thái.

DILER-31(42V50HZ,48V60HZ) lắp đặt như thế nào?

Sản phẩm hỗ trợ lắp trên thanh ray DIN hoặc bắt vít, sử dụng cọc vít để đấu dây. Cách lắp này phù hợp cho tủ điện điều khiển, tủ máy và hệ thống tự động hóa công nghiệp.

Thiết bị này thường dùng trong những ứng dụng nào?

Sản phẩm thường dùng trong mạch điều khiển PLC, mạch nút nhấn START/STOP, mạch báo trạng thái, mạch liên động, mạch điều khiển đèn báo, rơ le trung gian và cuộn hút contactor chính.

Khi thay thế thiết bị cũ cần chú ý điều gì?

Cần kiểm tra đúng model, điện áp cuộn hút, cấu hình tiếp điểm, kiểu đấu nối và không gian lắp đặt trong tủ điện. Với sản phẩm này, các yếu tố quan trọng là AC 42V 50Hz hoặc 48V 60Hz, cấu hình 3NO+1NC và kiểu đấu nối vít.
