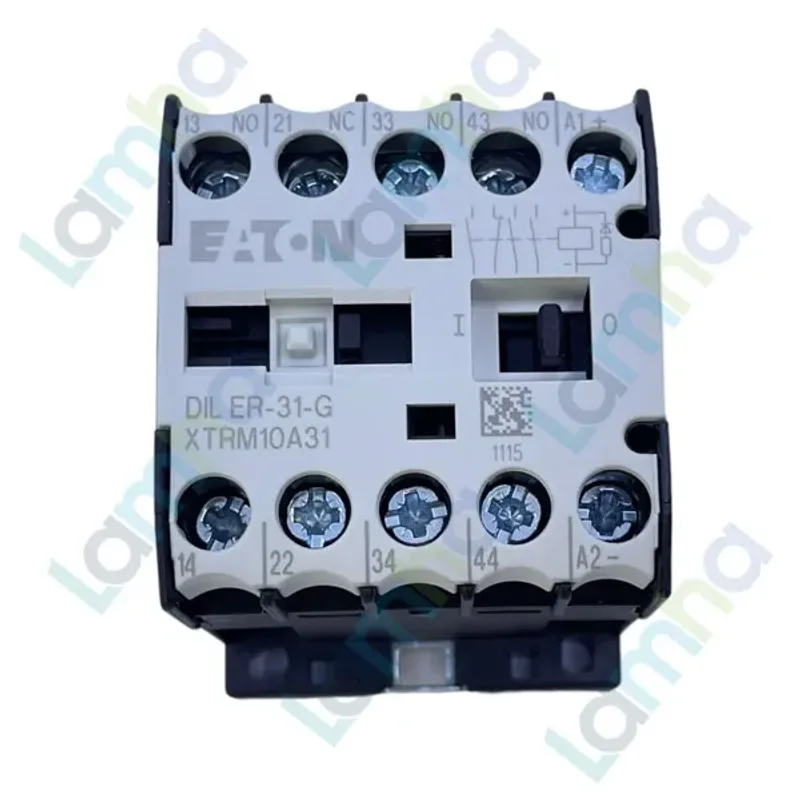

Khởi động từ mini (Contactor Relay) Eaton Moeller 010253 - DILER-31-G(110VDC) 3NO+1NC, 6A

Khởi động từ mini Eaton Moeller 010253 - DILER-31-G(110VDC) 3NO+1NC, 6A

Khởi động từ mini Eaton Moeller 010253 - DILER-31-G(110VDC) là contactor relay mini thuộc dòng DILER của Eaton Moeller, dùng cho mạch điều khiển công nghiệp cần đóng cắt tín hiệu ổn định bằng cuộn hút 110VDC. Sản phẩm có cấu hình 3NO+1NC, đầu nối vít, vận hành bằng điện áp DC và phù hợp cho tủ điện điều khiển, mạch liên động, báo trạng thái, điều khiển rơ le trung gian hoặc ngõ vào PLC.

Eaton là thương hiệu thiết bị điện công nghiệp nổi tiếng toàn cầu trong lĩnh vực quản lý năng lượng, điều khiển và bảo vệ hệ thống điện. Dòng Moeller của Eaton kế thừa kinh nghiệm lâu năm trong các giải pháp khởi động, điều khiển và bảo vệ động cơ, được sử dụng rộng rãi trong tủ điện máy móc, dây chuyền tự động hóa và hệ thống công nghiệp.

Ưu điểm / tính năng nổi bật

Thiết kế mini gọn gàng cho tủ điện công nghiệp

DILER-31-G(110VDC) có kích thước nhỏ gọn, thích hợp lắp trong tủ điều khiển cần tiết kiệm không gian. Thiết bị hỗ trợ lắp trên thanh DIN hoặc bắt vít, thuận tiện khi bố trí cùng PLC, relay trung gian, đèn báo, timer và contactor chính.

Cấu hình tiếp điểm 3NO+1NC linh hoạt

Với 3 tiếp điểm thường mở và 1 tiếp điểm thường đóng, sản phẩm đáp ứng tốt các nhu cầu đóng cắt tín hiệu điều khiển, báo trạng thái, duy trì mạch, liên động an toàn hoặc chuyển tiếp tín hiệu sang nhiều thiết bị khác nhau trong cùng hệ thống.

Cuộn hút DC 110V phù hợp mạch điều khiển một chiều

Cuộn hút 110VDC giúp contactor relay hoạt động ổn định trong các hệ điều khiển dùng nguồn DC. Khi được cấp điện vào A1-A2, cuộn hút tạo lực từ để thay đổi trạng thái các tiếp điểm; khi mất điện, lò xo hồi vị đưa tiếp điểm trở lại trạng thái ban đầu.

Độ tin cậy cao trong vận hành

Dòng DILER mini contactor relay được thiết kế cho các ứng dụng điều khiển công nghiệp, có tiếp điểm vận hành cưỡng bức theo tiêu chuẩn liên quan, đầu nối vít chắc chắn và cấp bảo vệ phù hợp cho lắp đặt trong tủ điện.

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Tên sản phẩm	Eaton Moeller series DILER Control relay
Mã hàng	010253
Model	DILER-31-G(110VDC)
Loại thiết bị	Contactor relay mini / khởi động từ mini điều khiển
Điện áp cuộn hút	110 V DC
Cấu hình tiếp điểm	3NO + 1NC
Kiểu đầu nối	Đầu nối vít
Ứng dụng	Contactor relay cho mạch điều khiển
Dòng làm việc AC-15 tại 220/230/240 V	6 A
Kích thước sâu	54 mm
Chiều cao	58 mm
Chiều rộng	45 mm
Khối lượng	0.206 kg
Kiểu lắp đặt	Thanh DIN hoặc bắt vít
Cấp bảo vệ	IP20
Tiêu chuẩn / chứng nhận	CE, UL, CSA, IEC/EN 60947, EN 60947-5-1, UL 508, VDE 0660

Chức năng & nguyên lý hoạt động / ứng dụng

Sơ đồ đấu dây / kết nối

Trong mạch điều khiển DC, nguồn 110VDC thường đi qua CB hoặc cầu chì bảo vệ, sau đó qua tín hiệu điều khiển như nút STOP, START hoặc ngõ ra PLC để cấp vào cuộn hút A1-A2 của contactor relay Eaton Moeller DILER-31-G. Các tiếp điểm NO và NC được dùng để truyền tín hiệu đến đèn báo, rơ le trung gian, ngõ vào PLC, mạch liên động hoặc cuộn hút contactor chính.

Nguyên lý hoạt động

Khi có lệnh điều khiển từ nút nhấn hoặc PLC, điện áp DC 110V được cấp vào cuộn hút A1-A2. Cuộn hút sinh ra từ trường, kéo phần ứng điện từ dịch chuyển, làm các tiếp điểm thường mở đóng lại và tiếp điểm thường đóng mở ra. Nhờ đó, khởi động từ mini 3NO+1NC có thể thực hiện chức năng chuyển tiếp tín hiệu, báo trạng thái hoặc liên động trong hệ thống điều khiển.

Khi ngắt tín hiệu điều khiển, cuộn hút mất điện, từ trường biến mất và lò xo hồi vị đưa cơ cấu tiếp điểm trở về trạng thái ban đầu. Cơ chế này giúp mạch điều khiển phản hồi rõ ràng, dễ kiểm soát và phù hợp cho các ứng dụng tự động hóa cần độ tin cậy cao.

Ứng dụng thực tế

• Dùng trong tủ điện điều khiển máy móc, dây chuyền sản xuất và hệ thống tự động hóa.
• Chuyển tiếp tín hiệu từ PLC đến đèn báo, rơ le trung gian hoặc contactor chính.
• Thiết lập mạch liên động, mạch báo trạng thái và mạch điều khiển phụ.
• Phù hợp cho hệ thống sử dụng nguồn điều khiển DC 110V.
• Ứng dụng trong các tủ điện cần thiết bị đóng cắt tín hiệu nhỏ gọn, dễ lắp đặt và dễ bảo trì.

Cam kết & nơi mua hàng

Khi cần mua Khởi động từ mini Eaton Moeller 010253 - DILER-31-G(110VDC) chính hãng, khách hàng nên chọn đúng model, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để đảm bảo tương thích với mạch điều khiển. Tại thietbicodien, chúng tôi cung cấp thiết bị điện công nghiệp chính hãng, tư vấn chọn mã phù hợp và hỗ trợ khách hàng kiểm tra thông số trước khi đặt hàng.

Liên hệ ngay thietbicodien để được tư vấn mua contactor relay Eaton Moeller DILER-31-G 110VDC, báo giá nhanh và hỗ trợ giải pháp cho tủ điện điều khiển công nghiệp.

Câu hỏi thường gặp (FAQ)

DILER-31-G(110VDC) là thiết bị gì?

DILER-31-G(110VDC) là contactor relay mini của Eaton Moeller, dùng trong mạch điều khiển để đóng cắt hoặc chuyển tiếp tín hiệu bằng cuộn hút DC 110V.

Sản phẩm Eaton Moeller 010253 có bao nhiêu tiếp điểm?

Eaton Moeller 010253 có cấu hình 3NO+1NC, gồm 3 tiếp điểm thường mở và 1 tiếp điểm thường đóng, phù hợp cho các mạch báo trạng thái, liên động và điều khiển phụ.

Khởi động từ mini DILER-31-G(110VDC) dùng nguồn nào?

Sản phẩm sử dụng cuộn hút 110VDC. Khi đấu nối cần cấp đúng điện áp DC cho A1-A2 và kiểm tra cực tính theo sơ đồ kỹ thuật của hệ thống.

Thiết bị này có dùng được với PLC không?

Có. Contactor relay mini Eaton Moeller có thể dùng để nhận tín hiệu điều khiển từ PLC hoặc chuyển tiếp tín hiệu đến ngõ vào PLC, rơ le trung gian, đèn báo và contactor chính, tùy cách thiết kế mạch.

DILER-31-G(110VDC) có thể lắp trên thanh DIN không?

Có. Thiết bị hỗ trợ lắp trên thanh DIN hoặc bắt vít, phù hợp cho bố trí trong tủ điện công nghiệp.

Khi mất điện cuộn hút thì tiếp điểm hoạt động như thế nào?

Khi cuộn hút A1-A2 mất điện, lò xo hồi vị đưa cơ cấu tiếp điểm trở về trạng thái ban đầu: tiếp điểm NO mở ra và tiếp điểm NC đóng lại.
