Khởi động từ mini (Contactor Relay) Eaton Moeller 051765 - DILER-31(110V50HZ,120V60HZ) 3NO+1NC, 6A

1) Giới thiệu Khởi động từ mini Eaton Moeller 051765 - DILER-31(110V50HZ,120V60HZ)

Khởi động từ mini Eaton Moeller 051765 - DILER-31(110V50HZ,120V60HZ) là contactor relay dòng DILER của Eaton Moeller, dùng trong mạch điều khiển công nghiệp cần tiếp điểm phụ nhỏ gọn, ổn định và dễ lắp trong tủ điện. Sản phẩm có cấu hình 3NO+1NC, cuộn hút AC 110V 50Hz / 120V 60Hz, phù hợp cho các mạch điều khiển, liên động, báo trạng thái và trung gian tín hiệu.

Eaton là thương hiệu thiết bị điện công nghiệp toàn cầu, nổi bật trong các giải pháp đóng cắt, bảo vệ, điều khiển và quản lý năng lượng. Dòng Moeller của Eaton được sử dụng rộng rãi trong tủ điện máy móc, dây chuyền sản xuất, hệ thống tự động hóa và các ứng dụng điều khiển công nghiệp yêu cầu độ tin cậy cao.

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ mini / Contactor relay Eaton Moeller 051765
Model	DILER-31(110V50HZ,120V60HZ)
Mã catalogue	051765
Dòng sản phẩm	DILER Mini-contactors
Chức năng	Contactor relay dùng cho mạch điều khiển
Điện áp cuộn hút	110 V AC 50 Hz / 120 V AC 60 Hz
Cấu hình tiếp điểm	3 tiếp điểm thường mở NO + 1 tiếp điểm thường đóng NC
Dòng định mức AC-15	6 A tại 220/230/240 V AC; 3 A tại 380/400/415 V AC; 1.5 A tại 500 V AC
Dòng nhiệt quy ước Ith	10 A tại 50 °C, 1 cực, lắp hở
Kiểu đấu nối	Đầu vít
Kiểu lắp đặt	Thanh DIN hoặc bắt vít
Cấp bảo vệ	IP20
Tiêu chuẩn	IEC/EN 60947, EN 60947-5-1, UL, CSA, VDE 0660
Kích thước	Rộng 45 mm x cao 58 mm x sâu 52 mm
Khối lượng	0.17 kg
Xuất xứ	Đức

2) Ưu điểm / tính năng nổi bật

• Thiết kế mini nhỏ gọn, phù hợp lắp trong tủ điện điều khiển có không gian hạn chế.
• Cuộn hút AC 110V/120V đáp ứng các hệ thống điều khiển dùng nguồn 110 V 50 Hz hoặc 120 V 60 Hz.
• Cấu hình tiếp điểm 3NO+1NC giúp linh hoạt cho nhiều nhiệm vụ: cấp tín hiệu điều khiển, báo trạng thái, liên động và trung gian tín hiệu.
• Tiếp điểm tác động cưỡng bức theo EN 60947-5-1, hỗ trợ tăng độ tin cậy trong các mạch điều khiển có yêu cầu giám sát trạng thái tiếp điểm.
• Đầu nối vít chắc chắn, thuận tiện cho đấu dây, bảo trì và thay thế trong tủ điện công nghiệp.
• Lắp thanh DIN hoặc bắt vít, dễ tích hợp vào tủ điều khiển máy móc, tủ PLC, tủ bơm, tủ HVAC và dây chuyền tự động hóa.
• Tuổi thọ cơ khí cao, phù hợp cho các ứng dụng đóng cắt tín hiệu điều khiển lặp lại trong môi trường công nghiệp.

3) Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng chính

DILER-31(110V50HZ,120V60HZ) là relay contactor dùng để đóng cắt các mạch điều khiển, không phải contactor công suất chính cho tải lớn. Khi cuộn hút được cấp điện đúng điện áp, các tiếp điểm NO sẽ đóng để truyền tín hiệu điều khiển, trong khi tiếp điểm NC sẽ mở để phục vụ liên động hoặc phản hồi trạng thái.

Trong tủ điện, thiết bị thường được dùng làm rơ le trung gian công nghiệp, relay phụ cho PLC, mạch báo đèn, mạch liên động contactor chính, mạch điều khiển bơm/quạt/máy nén hoặc các hệ thống máy móc cần nhiều tiếp điểm phụ đáng tin cậy.

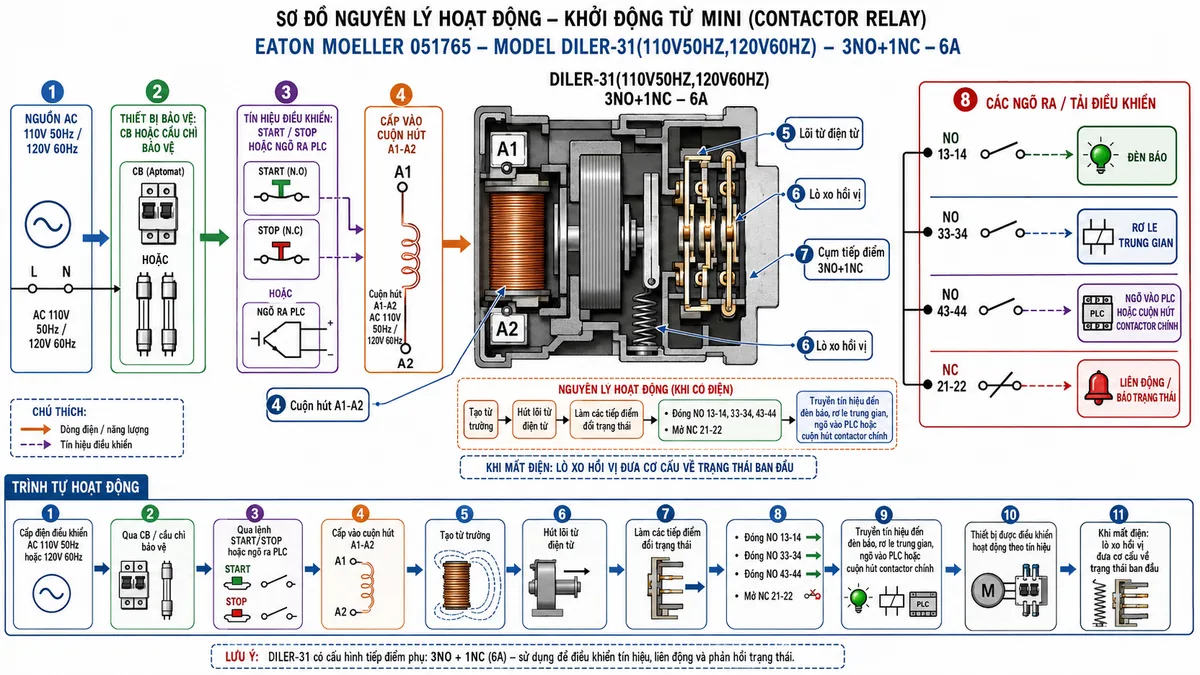

Nguyên lý hoạt động

Khi mạch điều khiển cấp điện cho cuộn hút A1-A2, cuộn dây tạo từ trường hút cơ cấu điện từ bên trong relay. Cơ cấu này làm thay đổi trạng thái cụm tiếp điểm: các tiếp điểm thường mở đóng lại để cho phép tín hiệu đi qua, còn tiếp điểm thường đóng mở ra để ngắt đường liên động hoặc gửi tín hiệu trạng thái ngược.

Khi mất điện cuộn hút, lực từ biến mất, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu. Nhờ nguyên lý này, contactor relay Eaton Moeller DILER-31 có thể hoạt động như phần tử trung gian giữa nút nhấn, PLC, cảm biến và các thiết bị chấp hành trong mạch điều khiển.

Ứng dụng thực tế

• Dùng trong tủ điều khiển PLC để cách ly và khuếch đại tín hiệu điều khiển.
• Dùng làm relay trung gian cho mạch điều khiển contactor chính, đèn báo, còi báo hoặc thiết bị phụ.
• Dùng trong mạch liên động điện giữa các contactor hoặc cụm thiết bị vận hành tuần tự.
• Dùng cho tủ điều khiển máy móc, băng tải, bơm, quạt, HVAC và dây chuyền sản xuất.
• Dùng trong hệ thống cần nhiều tiếp điểm phụ nhưng yêu cầu thiết bị nhỏ gọn, dễ thay thế.

4) Cam kết & nơi mua hàng

Để đảm bảo đúng model, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm, khách hàng nên chọn mua Khởi động từ mini Eaton Moeller 051765 DILER-31(110V50HZ,120V60HZ) tại đơn vị cung cấp thiết bị điện công nghiệp có thông tin sản phẩm rõ ràng.

Quý khách có nhu cầu mua hàng chính hãng, tư vấn thay thế tương đương hoặc báo giá cho dự án tủ điện, hãy đặt mua tại thietbicodien. Chúng tôi hỗ trợ tư vấn lựa chọn đúng mã, đúng điện áp và đúng ứng dụng cho hệ thống điều khiển công nghiệp.

Câu hỏi thường gặp (FAQ)

1. Eaton Moeller 051765 DILER-31 dùng để làm gì?

Eaton Moeller 051765 DILER-31 dùng để đóng cắt tín hiệu trong mạch điều khiển, làm relay trung gian, liên động điện, báo trạng thái hoặc truyền tín hiệu giữa nút nhấn, PLC và thiết bị chấp hành.

2. Model DILER-31(110V50HZ,120V60HZ) dùng điện áp cuộn hút bao nhiêu?

Model DILER-31(110V50HZ,120V60HZ) sử dụng cuộn hút AC 110 V ở tần số 50 Hz hoặc AC 120 V ở tần số 60 Hz. Khi chọn mua cần kiểm tra đúng nguồn điều khiển của tủ điện.

3. Sản phẩm này có bao nhiêu tiếp điểm?

Sản phẩm có cấu hình 3NO+1NC, gồm 3 tiếp điểm thường mở và 1 tiếp điểm thường đóng. Cấu hình này phù hợp cho các mạch cần vừa cấp tín hiệu điều khiển vừa có tiếp điểm liên động hoặc phản hồi trạng thái.

4. DILER-31 có dùng để đóng cắt trực tiếp động cơ công suất lớn không?

Không nên dùng như contactor công suất chính cho động cơ lớn. Đây là contactor relay mini chuyên dùng cho mạch điều khiển và tín hiệu. Với tải động cơ hoặc tải công suất, nên dùng contactor công suất phù hợp và dùng DILER-31 làm phần tử điều khiển phụ.

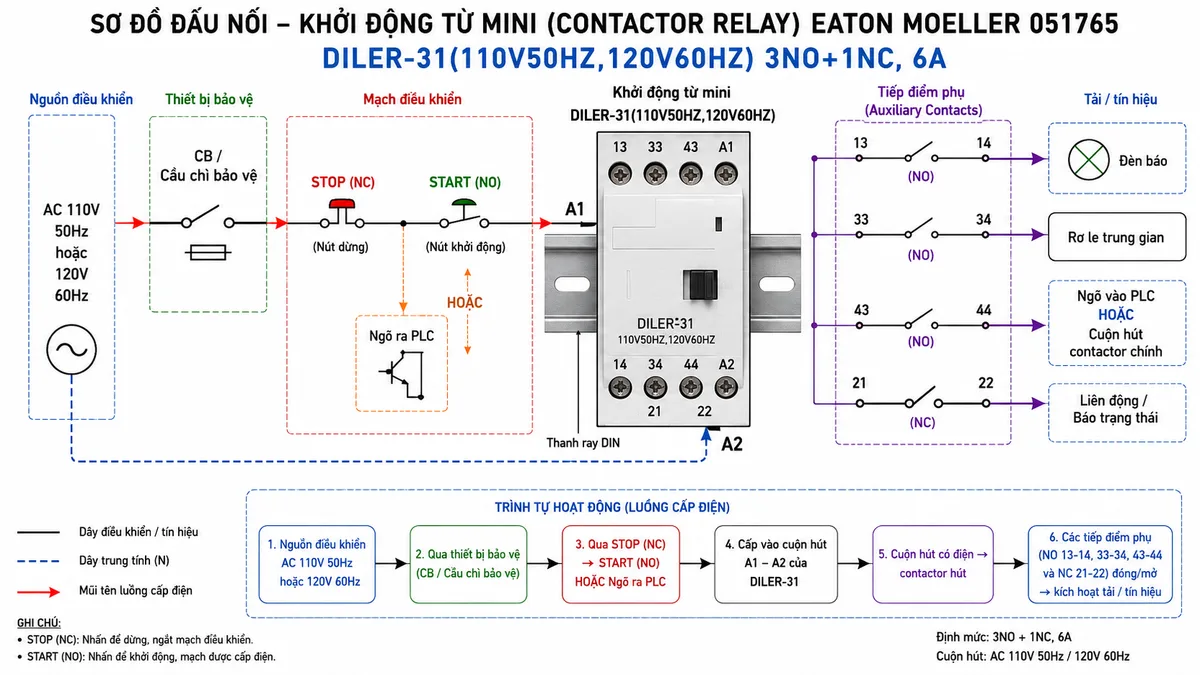

5. DILER-31 lắp đặt trong tủ điện như thế nào?

Thiết bị có thể lắp trên thanh DIN hoặc bắt vít trong tủ điện. Kiểu đầu nối vít giúp việc đấu dây điều khiển, kiểm tra và bảo trì thuận tiện.

6. Khi nào nên chọn Eaton Moeller DILER-31 thay vì relay trung gian thông thường?

Nên chọn Eaton Moeller DILER-31 khi mạch điều khiển cần thiết bị công nghiệp dạng contactor relay, có tiếp điểm phụ tin cậy, cấu trúc chắc chắn, khả năng lắp DIN và phù hợp với tiêu chuẩn thiết bị đóng cắt điều khiển công nghiệp.
