Khởi động từ mini (Contactor Relay) Eaton Moeller 051768 - DILER-31(230V50HZ,240V60HZ) 3NO+1NC, 6A

1) Giới thiệu Khởi động từ mini Eaton Moeller 051768 - DILER-31(230V50HZ,240V60HZ)

Khởi động từ mini Eaton Moeller 051768 model DILER-31(230V50HZ,240V60HZ) là rơ le contactor điều khiển thuộc dòng DILER Mini-contactors của Eaton Moeller, dùng trong các mạch điều khiển công nghiệp cần đóng cắt tín hiệu phụ, liên động, điều khiển đèn báo, rơ le trung gian, PLC hoặc cuộn hút contactor chính.

Sản phẩm sử dụng cuộn hút AC 230V 50Hz hoặc 240V 60Hz, cấu hình tiếp điểm 3NO+1NC, phù hợp cho tủ điện điều khiển, máy móc tự động hóa và hệ thống phân phối điện hạ thế. Với thiết kế nhỏ gọn, lắp đặt linh hoạt trên thanh DIN hoặc bắt vít, thiết bị giúp tối ưu không gian trong tủ điện mà vẫn đảm bảo độ tin cậy khi vận hành.

Eaton là thương hiệu quốc tế trong lĩnh vực quản lý năng lượng và thiết bị điện công nghiệp. Dòng Eaton Moeller được ứng dụng rộng rãi trong tủ điện, hệ thống điều khiển máy, dây chuyền sản xuất và các giải pháp tự động hóa nhờ độ bền cơ khí cao, tiêu chuẩn kỹ thuật rõ ràng và khả năng tương thích tốt với hệ thiết bị điều khiển công nghiệp.

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ mini Eaton Moeller 051768 - DILER-31(230V50HZ,240V60HZ)
Mã hàng / Catalog No.	051768
Model	DILER-31(230V50HZ,240V60HZ)
Dòng sản phẩm	DILER Mini-contactors
Loại thiết bị	Contactor relay / rơ le contactor điều khiển
Thương hiệu	Eaton Moeller
Xuất xứ	Đức

2) Ưu điểm / tính năng nổi bật

DILER-31(230V50HZ,240V60HZ) được thiết kế cho các mạch điều khiển yêu cầu độ ổn định cao, thao tác nhanh và dễ đấu nối. Thiết bị có kích thước gọn, phù hợp lắp trong tủ điện công nghiệp có mật độ thiết bị lớn.

Nhờ cấu trúc tiếp điểm phụ rõ ràng, contactor relay Eaton Moeller hỗ trợ tạo tín hiệu điều khiển, tín hiệu trạng thái, mạch tự duy trì, mạch liên động và mạch điều khiển tải phụ. Đây là lựa chọn phù hợp cho kỹ thuật viên tủ điện, nhà chế tạo máy và đơn vị bảo trì hệ thống tự động hóa.

Thông số / đặc tính	Giá trị tham khảo theo tài liệu kỹ thuật
Điện áp cuộn hút	230 V AC 50 Hz / 240 V AC 60 Hz
Dạng vận hành	AC operation
Cấu hình tiếp điểm	3 tiếp điểm thường mở NO + 1 tiếp điểm thường đóng NC
Ký hiệu tiếp điểm	NO: 13-14, 33-34, 43-44; NC: 21-22
Dòng làm việc AC-15 tại 220 / 230 / 240 V	6 A
Dòng làm việc AC-15 tại 380 / 400 / 415 V	3 A
Dòng nhiệt quy ước Ith	10 A ở 50 °C
Kiểu đấu nối	Cọc vít
Phương thức lắp đặt	Thanh DIN hoặc bắt vít
Cấp bảo vệ	IP20
Kích thước	Rộng 45 mm, cao 58 mm, sâu 52 mm
Khối lượng	0,17 kg
Nhiệt độ môi trường vận hành	-25 °C đến +50 °C khi lắp hở; đến +40 °C khi lắp trong vỏ tủ
Tuổi thọ cơ khí	10.000.000 lần thao tác
Tần suất thao tác tối đa	9.000 lần/giờ
Tiêu chuẩn / chứng nhận	IEC/EN 60947, EN 60947-5-1, IEC/EN 60947-4-1, UL, CSA, CE

• Thiết kế mini giúp tiết kiệm diện tích trong tủ điện điều khiển.
• Cọc vít dễ đấu dây, thuận tiện cho lắp đặt và bảo trì.
• Tiếp điểm phụ phù hợp cho mạch điều khiển, liên động và báo trạng thái.
• Có thể dùng trong hệ thống điều khiển bằng nút nhấn hoặc tín hiệu từ PLC.
• Phù hợp cho tủ điện máy móc, dây chuyền sản xuất và hệ thống tự động hóa công nghiệp.

3) Chức năng & nguyên lý hoạt động / ứng dụng

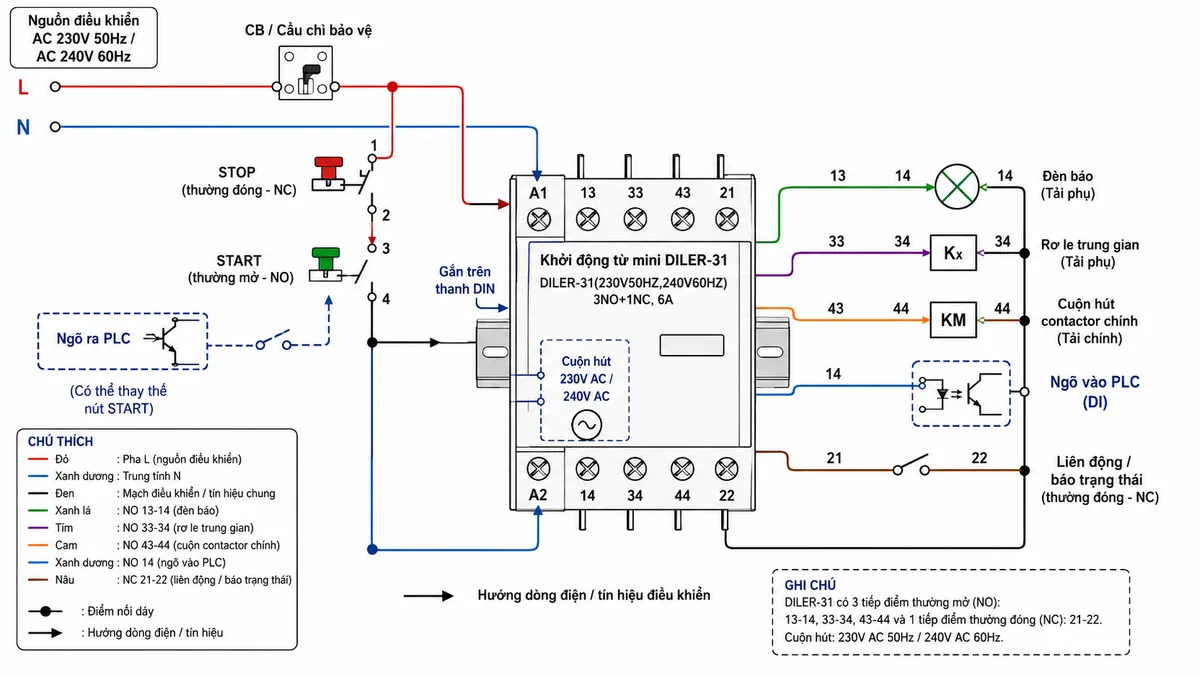

Sơ đồ đấu dây / kết nối tham khảo

Trong mạch điều khiển điển hình, nguồn AC 230V 50Hz hoặc AC 240V 60Hz đi qua CB hoặc cầu chì bảo vệ, sau đó qua nút STOP thường đóng, nút START thường mở hoặc ngõ ra PLC rồi cấp vào cuộn hút A1-A2 của khởi động từ mini Eaton Moeller 051768. Khi cuộn hút được cấp điện đúng điện áp, các tiếp điểm NO đóng lại để truyền tín hiệu điều khiển, trong khi tiếp điểm NC mở ra để phục vụ liên động hoặc báo trạng thái.

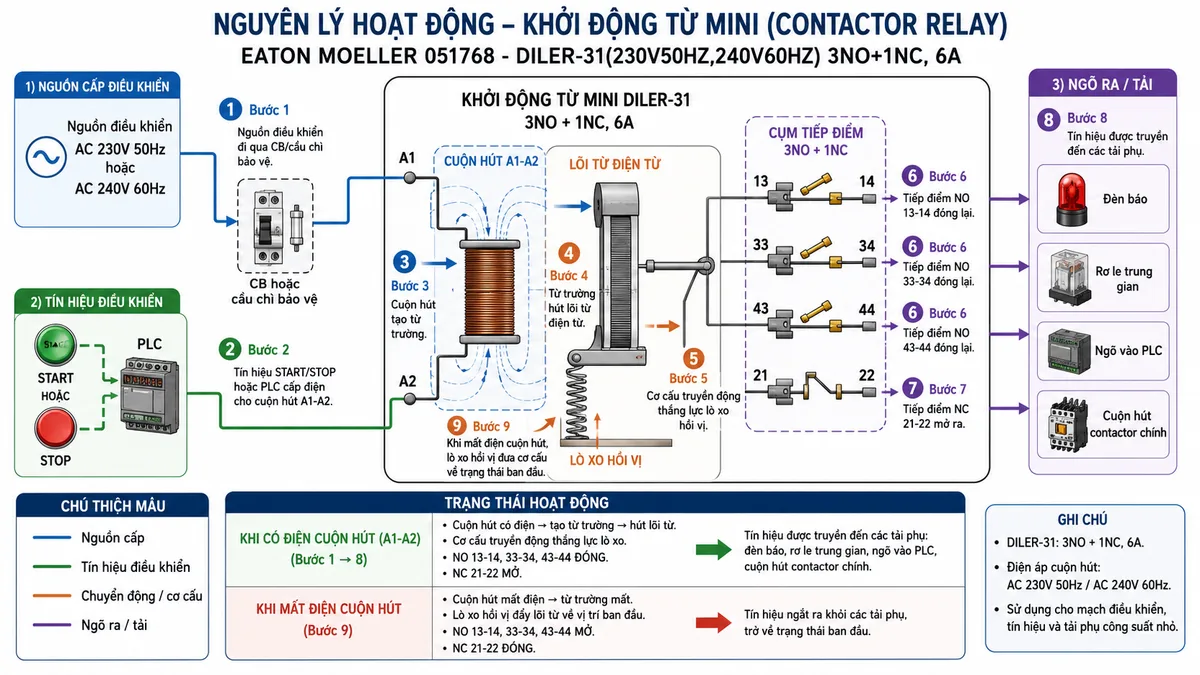

Nguyên lý hoạt động

Rơ le contactor DILER-31 hoạt động dựa trên nguyên lý điện từ. Khi cuộn hút A1-A2 được cấp điện, từ trường sinh ra sẽ hút cơ cấu phần ứng, làm thay đổi trạng thái các tiếp điểm phụ. Các tiếp điểm thường mở chuyển sang trạng thái đóng để cấp tín hiệu điều khiển, còn tiếp điểm thường đóng chuyển sang trạng thái mở để thực hiện chức năng ngắt, khóa chéo hoặc phản hồi trạng thái.

Khi mất điện cuộn hút, lò xo hồi vị đưa cơ cấu tiếp điểm trở về trạng thái ban đầu. Nhờ cơ chế này, thiết bị có thể dùng để điều khiển logic trong mạch điện công nghiệp mà không cần đóng cắt trực tiếp tải công suất lớn.

Ứng dụng thực tế

• Dùng trong tủ điện điều khiển máy móc công nghiệp.
• Làm rơ le trung gian cho mạch điều khiển contactor chính.
• Truyền tín hiệu trạng thái về PLC hoặc hệ thống giám sát.
• Điều khiển đèn báo, còi báo, rơ le phụ và các tải điều khiển nhỏ.
• Tạo mạch liên động điện, mạch tự duy trì hoặc mạch điều khiển tuần tự.

4) Cam kết & nơi mua hàng

Khi chọn mua Khởi động từ mini Eaton Moeller 051768 DILER-31(230V50HZ,240V60HZ), khách hàng nên ưu tiên đúng model, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để đảm bảo tương thích với tủ điện hiện có.

Tại thietbicodien, chúng tôi cung cấp sản phẩm chính hãng, hỗ trợ tư vấn lựa chọn thiết bị theo sơ đồ điều khiển, nhu cầu lắp đặt và yêu cầu vận hành thực tế của hệ thống. Liên hệ ngay để được báo giá và tư vấn kỹ thuật cho contactor relay Eaton Moeller 051768.

Câu hỏi thường gặp (FAQ)

DILER-31(230V50HZ,240V60HZ) là thiết bị gì?

DILER-31(230V50HZ,240V60HZ) là rơ le contactor điều khiển mini của Eaton Moeller, dùng để đóng cắt tín hiệu trong mạch điều khiển, mạch liên động, báo trạng thái hoặc điều khiển tải phụ trong tủ điện công nghiệp.

Sản phẩm Eaton Moeller 051768 dùng điện áp cuộn hút bao nhiêu?

Eaton Moeller 051768 dùng cuộn hút AC 230V 50Hz hoặc AC 240V 60Hz. Khi chọn mua, cần kiểm tra điện áp điều khiển của tủ điện để đảm bảo đúng model.

DILER-31 có bao nhiêu tiếp điểm?

Model này có cấu hình 3NO+1NC, gồm ba tiếp điểm thường mở và một tiếp điểm thường đóng, phù hợp cho nhiều chức năng điều khiển như báo trạng thái, liên động, cấp tín hiệu PLC và điều khiển rơ le trung gian.

Khởi động từ mini Eaton Moeller 051768 có dùng để đóng cắt động cơ trực tiếp không?

Thiết bị này là contactor relay dùng chủ yếu cho mạch điều khiển và tín hiệu phụ. Với tải động cơ hoặc tải công suất lớn, nên dùng nó để điều khiển cuộn hút contactor chính thay vì đóng cắt tải trực tiếp.

Sản phẩm lắp đặt bằng cách nào?

Khởi động từ mini DILER có thể lắp trên thanh DIN hoặc bắt vít, phù hợp với nhiều kiểu bố trí trong tủ điện công nghiệp, tủ điều khiển máy và hệ thống tự động hóa.

Vì sao nên chọn Eaton Moeller DILER-31 cho tủ điện điều khiển?

Eaton Moeller DILER-31 có thiết kế nhỏ gọn, cọc vít dễ đấu dây, tiếp điểm điều khiển linh hoạt và độ bền cơ khí cao, giúp tăng độ ổn định cho mạch điều khiển trong môi trường công nghiệp.
