Khởi động từ mini (Contactor Relay) Eaton Moeller 021665 - DILER-31(220V50/60HZ) 3NO+1NC, 6A

Giới thiệu Khởi động từ mini Eaton Moeller 021665 - DILER-31(220V50/60HZ)

Khởi động từ mini Eaton Moeller 021665 - DILER-31(220V50/60HZ) là relay điều khiển dạng mini thuộc dòng DILER của Eaton Moeller, dùng để đóng cắt và truyền tín hiệu điều khiển trong tủ điện công nghiệp. Sản phẩm có cấu hình 3NO+1NC, cuộn hút 220V AC 50/60Hz, phù hợp cho các mạch điều khiển máy móc, hệ thống tự động hóa, mạch liên động và báo trạng thái.

Eaton là thương hiệu thiết bị điện công nghiệp toàn cầu, kế thừa dải sản phẩm Moeller nổi tiếng trong lĩnh vực đóng cắt, bảo vệ và điều khiển điện. Với xuất xứ Đức, model DILER-31(220V50/60HZ) được thiết kế hướng đến độ bền, độ tin cậy và khả năng lắp đặt gọn trong tủ điện.

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ mini Eaton Moeller 021665 - DILER-31(220V50/60HZ)
Mã hàng	021665
Model	DILER-31(220V50/60HZ)
Dòng sản phẩm	Eaton Moeller DILER Contactor Relay
Điện áp cuộn hút	220V AC 50/60Hz
Cấu hình tiếp điểm	3 tiếp điểm thường mở NO và 1 tiếp điểm thường đóng NC
Dòng định mức theo AC-15 ở 220V, 230V, 240V	6A
Kiểu đấu nối	Cầu đấu vít
Kiểu lắp đặt	Gắn thanh DIN hoặc bắt vít
Ứng dụng	Relay điều khiển, mạch liên động, báo trạng thái, cấp tín hiệu cho PLC, đèn báo, rơ le trung gian hoặc contactor chính
Xuất xứ	Đức

Ưu điểm và tính năng nổi bật

Contactor relay Eaton Moeller DILER-31 có thiết kế nhỏ gọn, thích hợp cho các tủ điện cần tiết kiệm không gian nhưng vẫn đảm bảo khả năng điều khiển ổn định. Cấu hình tiếp điểm 3NO+1NC giúp người dùng linh hoạt triển khai nhiều nhánh tín hiệu trong cùng một thiết bị.

• Thiết kế mini giúp dễ bố trí trong tủ điện điều khiển, tủ máy và hệ thống tự động hóa.
• Cuộn hút 220V AC 50/60Hz phù hợp với nhiều nguồn điều khiển công nghiệp phổ biến.
• Tiếp điểm thường mở dùng để cấp tín hiệu điều khiển, báo trạng thái hoặc kích thiết bị phụ trợ.
• Tiếp điểm thường đóng hỗ trợ liên động an toàn hoặc phản hồi trạng thái trong mạch điều khiển.
• Cầu đấu vít giúp thao tác đấu dây chắc chắn, thuận tiện cho bảo trì và thay thế.
• Có thể gắn trên thanh DIN hoặc bắt vít, phù hợp nhiều kiểu bố trí tủ điện.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính trong mạch điều khiển

DILER-31(220V50/60HZ) không phải là contactor công suất chính để đóng cắt tải động lực lớn, mà là khởi động từ mini dạng relay điều khiển. Thiết bị thường được dùng để nhân tín hiệu điều khiển, đóng cắt mạch phụ, tạo liên động, báo trạng thái hoặc trung gian giữa PLC, nút nhấn và contactor chính.

Nguyên lý hoạt động

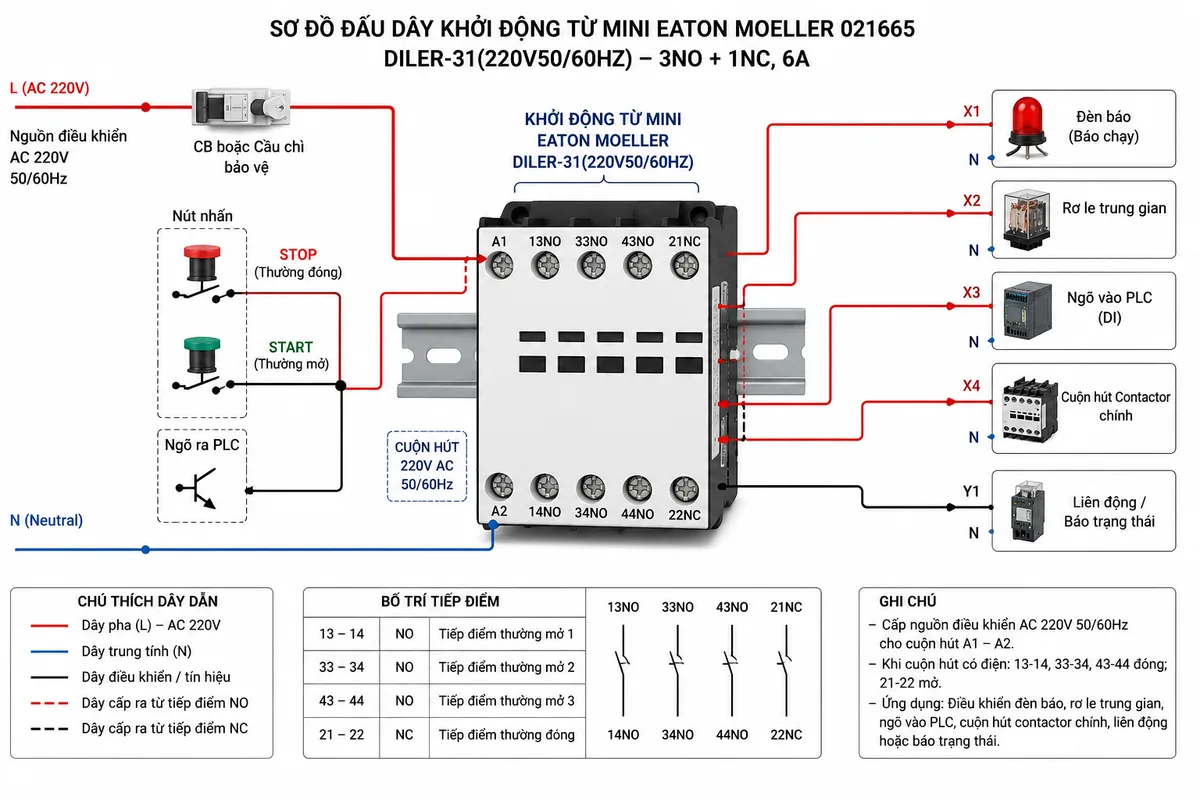

Khi cuộn hút A1-A2 của relay điều khiển Eaton Moeller 021665 được cấp điện áp 220V AC, cơ cấu điện từ bên trong sẽ hút phần ứng, làm các tiếp điểm thường mở chuyển sang trạng thái đóng và tiếp điểm thường đóng chuyển sang trạng thái mở. Khi mất điện cuộn hút, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu, giúp mạch điều khiển trở lại trạng thái nghỉ.

Nhờ nguyên lý này, khởi động từ mini 3NO+1NC có thể dùng để mở rộng tín hiệu từ nút nhấn hoặc PLC sang nhiều nhánh điều khiển khác nhau mà không làm tải trực tiếp lên ngõ ra điều khiển chính.

Ứng dụng thực tế

Khởi động từ mini Eaton Moeller DILER-31 thường được sử dụng trong tủ điều khiển máy sản xuất, băng tải, bơm, quạt, hệ thống HVAC, dây chuyền tự động, tủ PLC và các mạch điều khiển cần relay trung gian có độ tin cậy cao. Thiết bị đặc biệt phù hợp khi cần một relay nhỏ gọn để điều khiển nhiều tín hiệu phụ trợ cùng lúc.

Cam kết và nơi mua hàng

Khi chọn mua Eaton Moeller 021665 DILER-31(220V50/60HZ), khách hàng nên ưu tiên sản phẩm đúng mã hàng, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để đảm bảo tương thích với hệ thống hiện hữu. Việc dùng sai điện áp cuộn hút hoặc sai sơ đồ tiếp điểm có thể khiến mạch điều khiển hoạt động không ổn định.

Để mua khởi động từ mini Eaton Moeller chính hãng, đúng model, đúng xuất xứ và được tư vấn phù hợp với tủ điện công nghiệp, hãy đặt hàng tại thietbicodien. Chúng tôi hỗ trợ tư vấn chọn mã, kiểm tra cấu hình kỹ thuật và cung cấp giải pháp thiết bị điện công nghiệp cho nhà máy, xưởng sản xuất và đơn vị thi công tủ điện.

Câu hỏi thường gặp (FAQ)

Khởi động từ mini Eaton Moeller 021665 dùng để làm gì?

Khởi động từ mini Eaton Moeller 021665 dùng để đóng cắt tín hiệu điều khiển trong mạch phụ, nhân tín hiệu từ nút nhấn hoặc PLC, tạo liên động và báo trạng thái cho hệ thống điện công nghiệp.

Model DILER-31(220V50/60HZ) có điện áp cuộn hút bao nhiêu?

DILER-31(220V50/60HZ) sử dụng cuộn hút 220V AC, làm việc với tần số 50/60Hz, phù hợp cho nhiều mạch điều khiển AC trong tủ điện công nghiệp.

Sản phẩm này có bao nhiêu tiếp điểm?

Thiết bị có cấu hình 3NO+1NC, gồm 3 tiếp điểm thường mở để cấp tín hiệu điều khiển và 1 tiếp điểm thường đóng để dùng cho liên động hoặc báo trạng thái.

DILER-31 có dùng để đóng cắt động cơ trực tiếp không?

Không nên dùng DILER-31 như contactor công suất chính để đóng cắt động cơ trực tiếp. Đây là contactor relay mini chuyên dùng cho mạch điều khiển, mạch tín hiệu và các tải phụ trợ phù hợp với định mức của thiết bị.

Sản phẩm có thể lắp trên thanh DIN không?

Có. Eaton Moeller DILER-31 có thể lắp trên thanh DIN hoặc bắt vít, thuận tiện khi bố trí trong tủ điện điều khiển, tủ máy và hệ thống tự động hóa.

Khi thay thế sản phẩm cũ cần kiểm tra gì?

Khi thay thế, cần kiểm tra đúng mã 021665, đúng model DILER-31(220V50/60HZ), đúng điện áp cuộn hút 220V AC 50/60Hz, đúng cấu hình tiếp điểm 3NO+1NC và đúng kiểu đấu nối để tránh sai mạch điều khiển.
