Khởi động từ mini (Contactor Relay) Eaton Moeller 051769 - DILER-31(380V50HZ,440V60HZ) 3NO+1NC, 6A

Giới thiệu Khởi động từ mini Eaton Moeller 051769 - DILER-31(380V50HZ,440V60HZ)

Khởi động từ mini Eaton Moeller 051769 - DILER-31(380V50HZ,440V60HZ) là contactor relay mini thuộc dòng DILER của Eaton Moeller, dùng trong mạch điều khiển công nghiệp để đóng cắt tín hiệu, liên động, báo trạng thái và điều khiển các tải phụ trong tủ điện. Sản phẩm có cấu hình tiếp điểm 3NO+1NC, cuộn hút AC theo mức 380V 50Hz hoặc 440V 60Hz, phù hợp cho các hệ thống điều khiển sử dụng điện áp cuộn hút cao.

Eaton là thương hiệu thiết bị điện công nghiệp toàn cầu, kế thừa dòng sản phẩm Moeller nổi tiếng của Đức trong lĩnh vực đóng cắt, bảo vệ và điều khiển tự động hóa. Dòng DILER mini contactor relay được thiết kế nhỏ gọn, dễ lắp trên thanh DIN hoặc bắt vít, thường dùng trong tủ điều khiển máy móc, dây chuyền sản xuất, HVAC, bơm, quạt và hệ thống tự động hóa.

Hạng mục	Thông tin tham khảo
Tên sản phẩm	Khởi động từ mini Eaton Moeller 051769 - DILER-31(380V50HZ,440V60HZ)
Mã hàng	051769
Model	DILER-31(380V50HZ,440V60HZ)
Thương hiệu	Eaton Moeller
Dòng sản phẩm	DILER Mini-contactors / Control relay
Điện áp cuộn hút	380V AC 50Hz hoặc 440V AC 60Hz
Cấu hình tiếp điểm	3 tiếp điểm thường mở NO + 1 tiếp điểm thường đóng NC
Kiểu đấu nối	Đầu vít
Dòng định mức sử dụng tham khảo	6A theo dữ liệu ứng dụng điều khiển phù hợp
Điện áp cách điện định mức	690V
Kiểu lắp đặt	Gắn thanh DIN hoặc bắt vít
Kích thước tham khảo	Rộng 45mm, cao 58mm, sâu 52mm
Xuất xứ	Đức

Ưu điểm và tính năng nổi bật

Thiết kế mini gọn gàng cho tủ điện công nghiệp

Contactor relay mini Eaton DILER-31 có kích thước nhỏ, giúp tiết kiệm không gian lắp đặt trong tủ điều khiển. Thiết bị phù hợp cho các bảng điện cần mật độ lắp đặt cao nhưng vẫn yêu cầu độ ổn định khi vận hành.

Cấu hình 3NO+1NC linh hoạt

Với 3 tiếp điểm thường mở và 1 tiếp điểm thường đóng, sản phẩm có thể đồng thời thực hiện nhiều tác vụ điều khiển như cấp tín hiệu cho đèn báo, rơ le trung gian, ngõ vào PLC, cuộn hút contactor chính hoặc mạch liên động an toàn.

Cuộn hút AC 380V 50Hz hoặc 440V 60Hz

Model DILER-31(380V50HZ,440V60HZ) được thiết kế cho nguồn điều khiển AC 380V 50Hz hoặc AC 440V 60Hz. Đây là lựa chọn phù hợp cho các hệ thống máy móc, tủ điện xuất khẩu hoặc dây chuyền sử dụng tiêu chuẩn điện áp điều khiển tương ứng.

Đấu nối vít chắc chắn, dễ bảo trì

Kiểu đấu nối đầu vít giúp việc đi dây, siết dây và kiểm tra bảo trì thuận tiện. Khi sử dụng trong môi trường công nghiệp, đầu nối chắc chắn giúp hạn chế lỏng dây do rung động nếu thi công đúng kỹ thuật.

Phù hợp mạch điều khiển, liên động và báo trạng thái

Sản phẩm được dùng như rơ le trung gian công nghiệp trong mạch điều khiển, không phải contactor công suất chính cho tải động lực lớn. Thiết bị giúp khuếch đại tín hiệu điều khiển, phân phối nhiều ngõ ra phụ và tạo logic liên động trong tủ điện.

Chức năng, nguyên lý hoạt động và ứng dụng

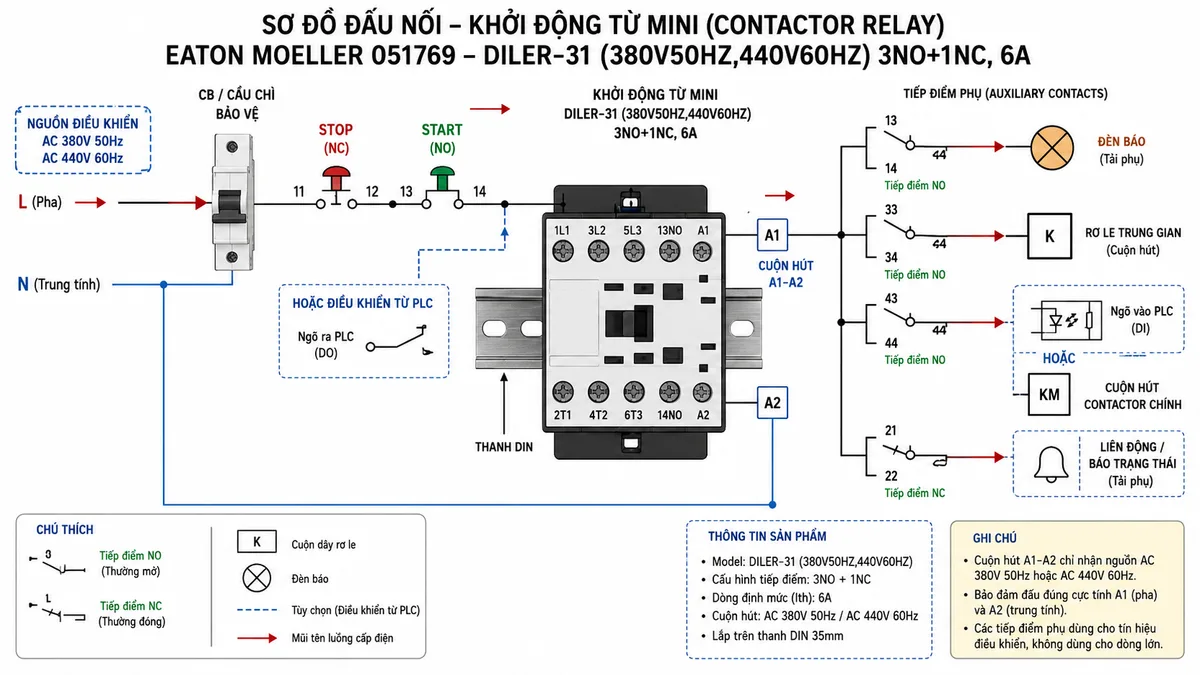

Sơ đồ đấu dây và kết nối điển hình

Trong một mạch điều khiển cơ bản, nguồn AC 380V 50Hz hoặc AC 440V 60Hz đi qua thiết bị bảo vệ như CB hoặc cầu chì, sau đó qua nút STOP thường đóng, nút START thường mở hoặc ngõ ra PLC để cấp điện cho cuộn hút A1-A2. Khi cuộn hút có điện, các tiếp điểm NO chuyển sang trạng thái đóng và tiếp điểm NC chuyển sang trạng thái mở.

Nguyên lý hoạt động của contactor relay

Khi cuộn hút A1-A2 của Eaton Moeller DILER-31 được cấp điện đúng điện áp, lõi từ điện từ sinh lực hút làm thay đổi trạng thái cụm tiếp điểm. Các tiếp điểm thường mở đóng lại để truyền tín hiệu điều khiển đến tải phụ, trong khi tiếp điểm thường đóng mở ra để phục vụ liên động hoặc báo trạng thái. Khi mất điện cuộn hút, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu.

Ứng dụng thực tế

Khởi động từ mini 3NO+1NC thường được dùng trong các mạch điều khiển máy móc, hệ thống bơm, quạt, băng tải, tủ điều khiển HVAC, dây chuyền sản xuất và các hệ thống tự động hóa cần thêm tiếp điểm phụ để điều khiển hoặc giám sát.

• Dùng làm rơ le trung gian giữa PLC và contactor chính.
• Cấp tín hiệu cho đèn báo trạng thái RUN, FAULT hoặc READY.
• Tạo mạch liên động điện giữa các nhánh điều khiển.
• Nhân tín hiệu điều khiển ra nhiều tiếp điểm phụ.
• Ứng dụng trong tủ điện công nghiệp cần thiết bị nhỏ gọn, chuẩn DIN rail.

Cam kết và nơi mua hàng

Khi cần mua Khởi động từ mini Eaton Moeller 051769 - DILER-31(380V50HZ,440V60HZ) chính hãng, khách hàng nên chọn đúng model, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để tránh sai lệch khi lắp đặt trong mạch điều khiển.

Tại thietbicodien, khách hàng có thể đặt mua sản phẩm Eaton Moeller chính hãng, được tư vấn lựa chọn theo sơ đồ tủ điện, điện áp điều khiển và yêu cầu ứng dụng thực tế. thietbicodien cam kết hỗ trợ thông tin kỹ thuật rõ ràng, báo giá minh bạch và giao hàng phù hợp cho nhu cầu bảo trì, thay thế hoặc lắp mới trong hệ thống công nghiệp.

Câu hỏi thường gặp (FAQ)

Khởi động từ mini Eaton Moeller 051769 dùng để làm gì?

Khởi động từ mini Eaton Moeller 051769 dùng trong mạch điều khiển để đóng cắt tín hiệu phụ, điều khiển rơ le trung gian, đèn báo, ngõ vào PLC hoặc cuộn hút contactor chính. Thiết bị phù hợp cho tủ điện công nghiệp và hệ thống tự động hóa.

Model DILER-31(380V50HZ,440V60HZ) có điện áp cuộn hút bao nhiêu?

DILER-31(380V50HZ,440V60HZ) sử dụng cuộn hút AC 380V ở tần số 50Hz hoặc AC 440V ở tần số 60Hz. Khi thay thế, cần kiểm tra đúng điện áp nguồn điều khiển trước khi lắp đặt.

Sản phẩm này có bao nhiêu tiếp điểm?

Sản phẩm có cấu hình 3NO+1NC, gồm 3 tiếp điểm thường mở và 1 tiếp điểm thường đóng. Cấu hình này phù hợp cho các mạch điều khiển cần đồng thời cấp tín hiệu và tạo liên động.

DILER-31 có dùng để đóng cắt trực tiếp động cơ công suất lớn không?

Không nên dùng DILER-31 như contactor động lực chính cho động cơ công suất lớn. Đây là contactor relay mini dùng cho mạch điều khiển, tín hiệu phụ và liên động; nếu cần đóng cắt động cơ, nên chọn contactor công suất phù hợp với tải.

Có thể lắp Eaton DILER-31 trên thanh DIN không?

Có. Dòng Eaton Moeller DILER mini contactor relay hỗ trợ lắp trên thanh DIN hoặc bắt vít, phù hợp cho tủ điện công nghiệp, tủ máy và bảng điều khiển tự động hóa.

Khi mua cần kiểm tra những thông tin nào?

Khi mua, cần kiểm tra đúng mã hàng 051769, đúng model DILER-31(380V50HZ,440V60HZ), đúng điện áp cuộn hút, đúng cấu hình tiếp điểm 3NO+1NC và kiểu đấu nối đầu vít để đảm bảo tương thích với mạch hiện hữu.
