Khởi động từ mini (Contactor Relay) Eaton Moeller 010251 - DILER-31(24V50HZ) 3NO+1NC, 6A

Khởi động từ mini Eaton Moeller 010251 - DILER-31(24V50HZ) 3NO+1NC, 6A

Khởi động từ mini Eaton Moeller 010251 - DILER-31(24V50HZ) là relay contactor mini thuộc dòng DILER của Eaton Moeller, dùng cho mạch điều khiển công nghiệp cần đóng cắt tín hiệu phụ trợ bằng cuộn hút AC 24 V 50 Hz. Sản phẩm có cấu hình 3 tiếp điểm thường mở NO và 1 tiếp điểm thường đóng NC, phù hợp cho tủ điện điều khiển, mạch liên động, mạch báo trạng thái, mạch trung gian giữa nút nhấn, PLC và các thiết bị chấp hành.

Với thiết kế nhỏ gọn, đấu nối vít và khả năng lắp trên thanh DIN hoặc bắt vít, DILER-31(24V50HZ) là lựa chọn phù hợp cho các hệ thống cần một contactor relay mini 24V AC ổn định, dễ lắp đặt và tiết kiệm không gian trong tủ điện.

1) Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng trong lĩnh vực điều khiển, đóng cắt, bảo vệ và tự động hóa. Dòng sản phẩm Moeller được biết đến nhờ độ tin cậy cao, tiêu chuẩn kỹ thuật rõ ràng và khả năng ứng dụng rộng trong tủ điện công nghiệp.

Sản phẩm mã hàng 010251, model DILER-31(24V50HZ), thuộc nhóm contactor relay mini Eaton Moeller. Đây là thiết bị relay trung gian dạng khởi động từ mini, xuất xứ Đức, được dùng để nhân tiếp điểm điều khiển, tạo liên động điện và truyền tín hiệu trong mạch điều khiển AC.

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ mini Eaton Moeller 010251 - DILER-31(24V50HZ)
Model	DILER-31(24V50HZ)
Catalog number	010251
Thương hiệu	Eaton Moeller
Xuất xứ	Đức
Dòng sản phẩm	DILER Mini-contactors
Loại thiết bị	Contactor relay / relay khởi động từ mini
Điện áp cuộn hút	24 V AC, 50 Hz
Dạng vận hành	AC operation
Cấu hình tiếp điểm	3 NO + 1 NC
Tiếp điểm NO	3 tiếp điểm thường mở
Tiếp điểm NC	1 tiếp điểm thường đóng
Dòng làm việc AC-15 tại 220/230/240 V	6 A
Dòng làm việc AC-15 tại 380/400/415 V	3 A
Dòng nhiệt quy ước Ith tại 50 °C	10 A
Điện áp cách điện định mức Ui	690 V
Điện áp xung chịu đựng Uimp	6000 V AC
Cấp bảo vệ	IP20
Kiểu đấu nối	Đấu vít
Kiểu lắp đặt	Thanh DIN hoặc bắt vít
Kích thước	52 mm x 58 mm x 45 mm
Khối lượng	0.17 kg
Tuổi thọ cơ khí	10.000.000 lần thao tác
Nhiệt độ làm việc khi lắp thoáng	-25 °C đến +50 °C
Tiêu chuẩn / chứng nhận	IEC/EN 60947, IEC/EN 60947-4-1, EN 60947-5-1, VDE 0660, UL, CSA, CE

2) Ưu điểm / tính năng nổi bật

Thiết kế mini, tối ưu không gian tủ điện

Contactor relay mini Eaton Moeller DILER-31 có kích thước nhỏ gọn, phù hợp cho các tủ điện điều khiển cần nhiều thiết bị trung gian nhưng vẫn phải đảm bảo bố cục gọn, dễ đi dây và dễ bảo trì.

Cấu hình 3NO+1NC linh hoạt

Cấu hình 3NO+1NC giúp thiết bị vừa có thể cấp tín hiệu điều khiển cho nhiều nhánh tải phụ, vừa có một tiếp điểm thường đóng để tạo mạch liên động, báo trạng thái ngược hoặc tham gia vào mạch an toàn điều khiển.

Cuộn hút AC 24 V 50 Hz phù hợp mạch điều khiển hạ áp

Model DILER-31(24V50HZ) sử dụng cuộn hút 24V AC 50Hz, thích hợp cho các hệ thống điều khiển dùng biến áp điều khiển 24 V AC, giảm rủi ro khi thao tác và phù hợp với nhiều tủ điện tự động hóa.

Đấu nối vít chắc chắn, lắp DIN hoặc bắt vít

Thiết bị dùng đầu nối vít, hỗ trợ lắp đặt trên thanh DIN hoặc bắt vít trực tiếp. Cách lắp này giúp thợ điện dễ thi công, dễ kiểm tra đầu dây và phù hợp với tiêu chuẩn lắp ráp tủ điện công nghiệp.

Độ bền cơ khí cao, vận hành ổn định

Với tuổi thọ cơ khí đến 10 triệu lần thao tác, relay khởi động từ mini Eaton Moeller phù hợp cho các mạch điều khiển phải đóng cắt lặp lại thường xuyên như mạch điều khiển máy, dây chuyền, bơm, quạt, tín hiệu PLC hoặc mạch báo trạng thái.

3) Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng chính của Eaton Moeller 010251 DILER-31(24V50HZ)

Eaton Moeller 010251 DILER-31(24V50HZ) không phải là contactor động lực chính cho tải công suất lớn, mà là contactor relay mini dùng trong mạch điều khiển. Thiết bị nhận tín hiệu từ nút nhấn, công tắc hành trình, relay bảo vệ hoặc PLC, sau đó đóng mở các tiếp điểm phụ để điều khiển đèn báo, relay trung gian, cuộn hút contactor khác hoặc tín hiệu đầu vào hệ thống điều khiển.

Nguyên lý hoạt động

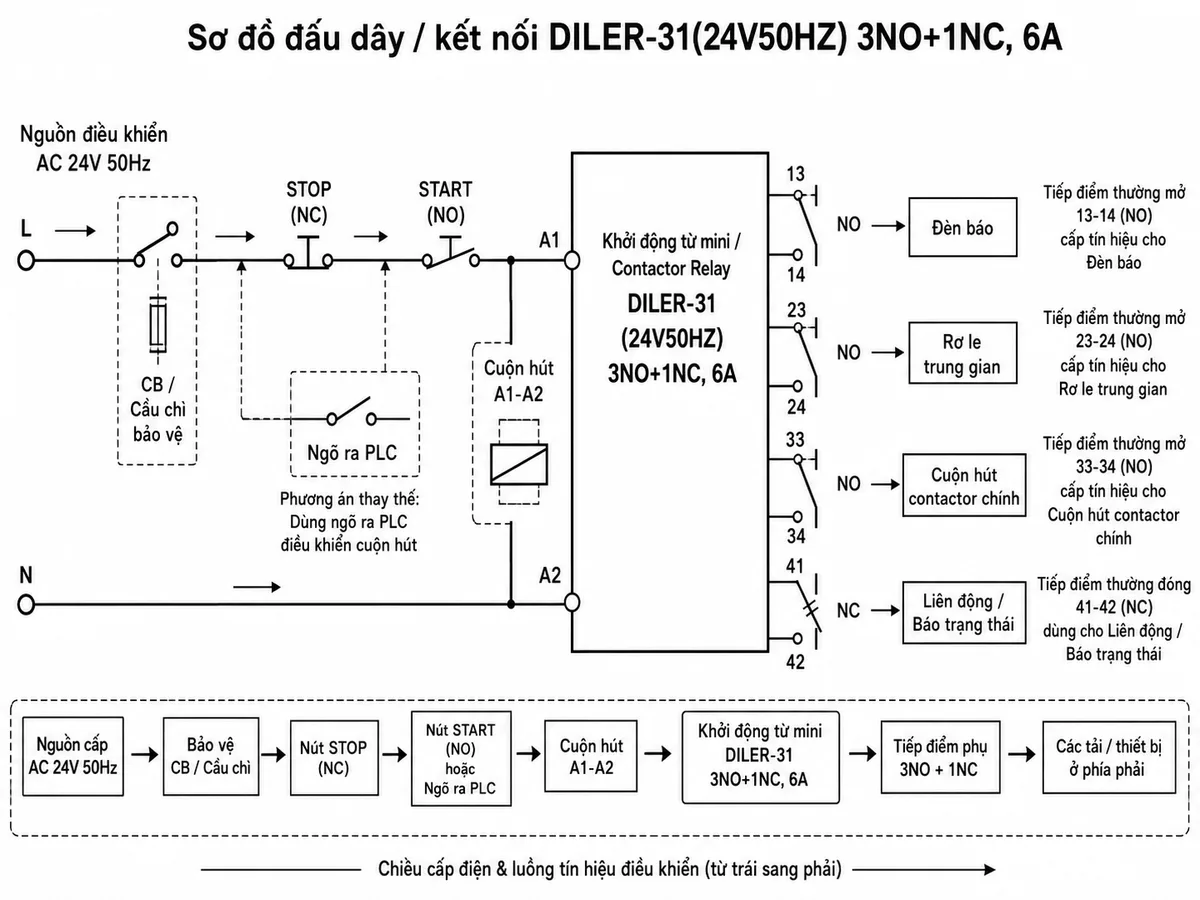

Khi cuộn hút A1-A2 được cấp điện áp 24V AC 50Hz, cuộn dây tạo ra từ trường để hút lõi từ bên trong relay. Khi lõi từ dịch chuyển, các tiếp điểm thường mở chuyển sang trạng thái đóng, còn tiếp điểm thường đóng chuyển sang trạng thái mở. Nhờ đó, mạch điều khiển có thể truyền tín hiệu đến các tải phụ hoặc thiết bị chấp hành khác.

Khi mất điện cuộn hút, lực từ biến mất, lò xo hồi vị đưa cơ cấu tiếp điểm trở về trạng thái ban đầu. Các tiếp điểm NO mở ra, tiếp điểm NC đóng lại, giúp mạch điều khiển tự phục hồi theo đúng logic thiết kế.

Ứng dụng điển hình

• Dùng làm relay trung gian trong tủ điện điều khiển cho máy móc công nghiệp.
• Nhân tiếp điểm điều khiển từ nút nhấn, cảm biến, công tắc hành trình hoặc PLC.
• Tạo mạch liên động điện giữa nhiều contactor, relay hoặc thiết bị chấp hành.
• Điều khiển đèn báo, còi báo, relay phụ, ngõ vào PLC hoặc cuộn hút contactor chính.
• Ứng dụng trong hệ thống bơm, quạt, băng tải, máy đóng gói, dây chuyền tự động hóa và tủ điều khiển phụ trợ.

4) Cam kết & nơi mua hàng

Khi chọn mua Khởi động từ mini Eaton Moeller 010251 - DILER-31(24V50HZ), khách hàng nên ưu tiên sản phẩm đúng model, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để đảm bảo tương thích với sơ đồ điều khiển hiện có.

Tại thietbicodien, khách hàng có thể đặt mua khởi động từ mini Eaton Moeller chính hãng với thông tin sản phẩm rõ ràng, tư vấn chọn mã theo điện áp cuộn hút, số tiếp điểm, ứng dụng tủ điện và nhu cầu thay thế thực tế.

Liên hệ ngay để được tư vấn chọn đúng DILER-31(24V50HZ), tránh nhầm với các phiên bản DILER-31 dùng điện áp cuộn hút khác như 110 V, 220 V, 230 V hoặc phiên bản DC.

Câu hỏi thường gặp (FAQ)

DILER-31(24V50HZ) là thiết bị gì?

DILER-31(24V50HZ) là contactor relay mini của Eaton Moeller, dùng trong mạch điều khiển công nghiệp. Thiết bị có cuộn hút 24 V AC 50 Hz và cấu hình tiếp điểm 3NO+1NC.

Eaton Moeller 010251 có dùng để đóng cắt động cơ trực tiếp không?

Sản phẩm này chủ yếu là relay khởi động từ mini cho mạch điều khiển, không nên dùng như contactor động lực chính cho tải công suất lớn. Với tải động lực, nên chọn contactor phù hợp dòng tải và cấp bảo vệ đi kèm.

Model DILER-31(24V50HZ) có bao nhiêu tiếp điểm?

Model này có 3 tiếp điểm thường mở NO và 1 tiếp điểm thường đóng NC. Cấu hình này phù hợp cho mạch điều khiển cần vừa cấp tín hiệu, vừa tạo liên động hoặc báo trạng thái ngược.

Cuộn hút của Eaton Moeller 010251 dùng điện áp bao nhiêu?

Cuộn hút của Eaton Moeller 010251 dùng điện áp 24 V AC ở tần số 50 Hz. Khi thay thế, cần kiểm tra đúng điện áp cuộn hút để tránh chọn nhầm sang phiên bản 24 V DC hoặc các mức điện áp AC khác.

DILER-31(24V50HZ) phù hợp lắp ở đâu?

Thiết bị phù hợp lắp trong tủ điện điều khiển, tủ máy, tủ bơm, tủ băng tải, dây chuyền tự động hóa và các hệ thống cần relay trung gian 3NO+1NC nhỏ gọn, dễ đấu nối.

Vì sao nên dùng contactor relay mini thay vì đấu trực tiếp tín hiệu điều khiển?

Contactor relay mini giúp cách ly và nhân tín hiệu điều khiển, tăng số lượng tiếp điểm sử dụng, hỗ trợ liên động điện và giúp mạch điều khiển rõ ràng, dễ bảo trì hơn so với việc đấu trực tiếp nhiều tải phụ vào cùng một tín hiệu.
