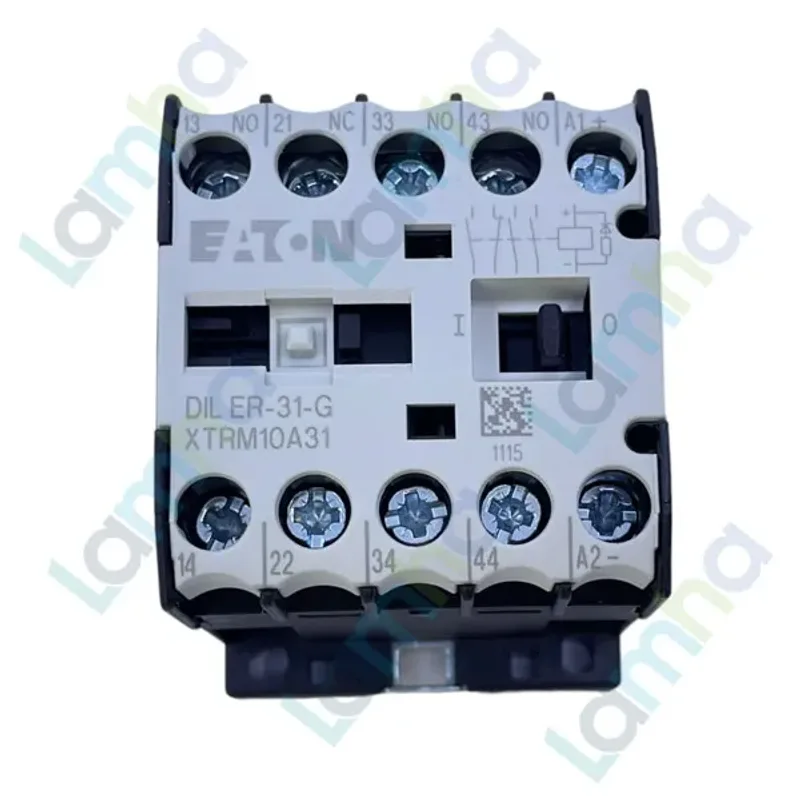

Khởi động từ mini (Contactor Relay) Eaton Moeller 010157 - DILER-31-G(24VDC) 3NO+1NC, 6A

Khởi động từ mini Eaton Moeller 010157 - DILER-31-G(24VDC) 3NO+1NC, 6A

Khởi động từ mini Eaton Moeller 010157 - DILER-31-G(24VDC) là contactor relay mini dùng cho mạch điều khiển công nghiệp, phù hợp các tủ điện cần đóng cắt tín hiệu, liên động, báo trạng thái hoặc điều khiển rơ le trung gian bằng nguồn DC 24V. Sản phẩm thuộc dòng DILER Mini-contactors của Eaton Moeller, cấu hình tiếp điểm 3NO+1NC giúp linh hoạt trong nhiều mạch điều khiển và giám sát.

Eaton là thương hiệu thiết bị điện công nghiệp toàn cầu, trong đó dòng Moeller nổi tiếng ở mảng thiết bị đóng cắt, điều khiển, bảo vệ và tự động hóa. Với xuất xứ Đức, DILER-31-G(24VDC) được lựa chọn nhiều trong tủ điều khiển máy móc, dây chuyền sản xuất, hệ thống PLC và các ứng dụng cần relay trung gian dạng cơ điện có độ ổn định cao.

Ưu điểm và tính năng nổi bật

Contactor Relay Eaton Moeller DILER-31-G(24VDC) có thiết kế nhỏ gọn, phù hợp lắp trong tủ điện có không gian hạn chế. Cấu trúc tiếp điểm 3 thường mở và 1 thường đóng giúp thiết bị vừa có thể truyền tín hiệu điều khiển, vừa hỗ trợ mạch liên động hoặc báo trạng thái.

• Thiết kế mini, thuận tiện lắp đặt trên thanh DIN hoặc bắt vít trong tủ điện điều khiển.
• Cuộn hút DC 24V phù hợp với các hệ thống điều khiển hiện đại dùng nguồn một chiều, PLC, bộ điều khiển máy hoặc mạch tự động hóa.
• Tiếp điểm phụ 3NO+1NC đáp ứng tốt các tác vụ đóng cắt tín hiệu, điều khiển đèn báo, rơ le trung gian, ngõ vào PLC hoặc cuộn hút contactor chính.
• Đầu nối vít chắc chắn, dễ đấu dây, thuận tiện bảo trì và thay thế trong môi trường công nghiệp.
• Có tiếp điểm đối lập liên động, hỗ trợ kiểm soát trạng thái đóng/mở rõ ràng trong mạch điều khiển.

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Tên dòng sản phẩm	Eaton Moeller series DILER Control relay
Mã hàng	010157
Model	DILER-31-G(24VDC)
Loại thiết bị	Contactor relay mini
Ứng dụng	Rơ le điều khiển / contactor relay
Điện áp cuộn hút	24 V DC
Dạng vận hành	DC operation
Cấu hình tiếp điểm	3NO + 1NC
Ký hiệu tiếp điểm	NO: 13-14, 33-34, 43-44; NC: 21-22
Dòng làm việc AC-15 tại 220/230/240 V	6 A
Dòng làm việc AC-15 tại 380/400/415 V	3 A
Dòng nhiệt quy ước	10 A tại 50 °C
Kiểu đấu nối	Đầu nối vít
Cấp bảo vệ	IP20
Kiểu lắp đặt	Thanh DIN hoặc bắt vít
Kích thước	45 x 58 x 54 mm
Khối lượng	Khoảng 0.206 kg
Tiêu chuẩn / chứng nhận	IEC/EN 60947, EN 60947-5-1, UL, CSA, CE, VDE
Xuất xứ	Đức

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng trong tủ điện điều khiển

Khởi động từ mini 24VDC này hoạt động như một relay trung gian công nghiệp: khi cuộn hút A1-A2 được cấp nguồn DC 24V, cơ cấu điện từ bên trong tác động làm thay đổi trạng thái các tiếp điểm. Ba tiếp điểm NO đóng lại để truyền tín hiệu điều khiển, trong khi tiếp điểm NC mở ra để phục vụ liên động, phản hồi trạng thái hoặc ngắt tín hiệu phụ.

Nguyên lý hoạt động

Khi mạch điều khiển cấp điện cho cuộn hút A1-A2, cuộn dây tạo từ trường và hút phần ứng của cơ cấu điện từ. Chuyển động này làm các tiếp điểm NO đóng lại, đồng thời tiếp điểm NC mở ra. Khi ngắt nguồn cuộn hút, lò xo hồi vị đưa cơ cấu trở về trạng thái ban đầu, các tiếp điểm trở lại vị trí nghỉ. Nhờ nguyên lý này, DILER-31-G(24VDC) có thể khuếch đại tín hiệu điều khiển nhỏ từ nút nhấn hoặc PLC thành nhiều nhánh tín hiệu độc lập.

Ứng dụng thực tế

Contactor relay mini Eaton Moeller thường được dùng trong mạch điều khiển máy công nghiệp, tủ PLC, tủ điều khiển bơm, quạt, băng tải, hệ thống cảnh báo trạng thái, mạch liên động an toàn và các hệ thống cần chia tín hiệu điều khiển thành nhiều ngõ ra phụ. Với nguồn cuộn hút DC 24V, sản phẩm đặc biệt phù hợp cho các tủ điều khiển dùng bộ nguồn 24VDC tiêu chuẩn.

Cam kết và nơi mua hàng

Khi cần mua Eaton Moeller 010157 DILER-31-G(24VDC) chính hãng cho tủ điện công nghiệp, hãy đặt hàng tại thietbicodien. Chúng tôi cam kết cung cấp sản phẩm đúng model, đúng thông số, hỗ trợ tư vấn chọn thiết bị phù hợp với sơ đồ điều khiển, có chứng từ và chính sách bán hàng rõ ràng.

thietbicodien là địa chỉ phù hợp cho khách hàng cần mua thiết bị điện công nghiệp Eaton Moeller phục vụ bảo trì, thay thế, lắp mới tủ điều khiển hoặc dự phòng vật tư cho nhà máy. Liên hệ ngay để được báo giá và hỗ trợ kỹ thuật theo đúng nhu cầu sử dụng.

Câu hỏi thường gặp (FAQ)

DILER-31-G(24VDC) dùng để làm gì?

DILER-31-G(24VDC) dùng để đóng cắt tín hiệu trong mạch điều khiển, làm relay trung gian, truyền tín hiệu từ nút nhấn hoặc PLC đến đèn báo, rơ le trung gian, ngõ vào PLC hoặc contactor chính.

Sản phẩm này có phải contactor động lực không?

Không. Đây là contactor relay mini dùng chủ yếu cho mạch điều khiển và tín hiệu phụ, không phải contactor động lực chuyên đóng cắt tải công suất lớn như động cơ ba pha.

DILER-31-G(24VDC) có mấy tiếp điểm?

Sản phẩm có cấu hình 3NO+1NC, gồm ba tiếp điểm thường mở và một tiếp điểm thường đóng, phù hợp cho các mạch cần nhiều nhánh tín hiệu điều khiển hoặc báo trạng thái.

Có thể dùng sản phẩm này với PLC không?

Có. Với cuộn hút DC 24V, khởi động từ mini Eaton Moeller 010157 phù hợp để nhận lệnh từ ngõ ra PLC hoặc mạch điều khiển DC 24V, sau đó truyền tín hiệu đến các thiết bị phụ trợ trong tủ điện.

Khi mất điện cuộn hút, tiếp điểm hoạt động thế nào?

Khi cuộn hút A1-A2 mất nguồn, cơ cấu lò xo hồi vị đưa thiết bị về trạng thái nghỉ: các tiếp điểm NO mở ra và tiếp điểm NC đóng lại, giúp mạch điều khiển trở về trạng thái ban đầu.
