Khởi động từ mini (Contactor Relay) Eaton Moeller 010204 - DILER-31(115V60HZ) 3NO+1NC, 6A

1) Giới thiệu Khởi động từ mini Eaton Moeller 010204 - DILER-31(115V60HZ) 3NO+1NC, 6A

Khởi động từ mini Eaton Moeller 010204 - DILER-31(115V60HZ) là contactor relay thuộc dòng Eaton Moeller DILER, dùng trong mạch điều khiển công nghiệp để đóng/ngắt tín hiệu phụ, liên động, báo trạng thái hoặc điều khiển cuộn hút contactor chính. Sản phẩm có cấu hình 3NO+1NC, cuộn hút 115V AC 60Hz, kiểu đấu nối vít, phù hợp lắp trong tủ điện điều khiển, tủ máy, dây chuyền tự động hóa và hệ thống điều khiển động cơ.

Thương hiệu eaton-moeller kế thừa nền tảng kỹ thuật của Moeller, một tên tuổi lâu đời trong lĩnh vực thiết bị đóng cắt, điều khiển và tự động hóa công nghiệp tại Đức. Dòng DILER được thiết kế theo hướng nhỏ gọn, dễ lắp đặt trên thanh DIN hoặc bắt vít, đáp ứng nhu cầu điều khiển tín hiệu phụ trong các hệ thống điện công nghiệp hiện đại.

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ mini / Contactor Relay Eaton Moeller 010204
Model	DILER-31(115V60HZ)
Thương hiệu	eaton-moeller
Xuất xứ	Đức
Loại thiết bị	Control relay / contactor relay mini
Điện áp cuộn hút	115V AC, 60Hz
Cấu hình tiếp điểm	3 tiếp điểm thường mở NO và 1 tiếp điểm thường đóng NC
Dòng làm việc AC-15 tại 220/230/240V	6A
Dòng nhiệt quy ước Ith	10A ở 50°C, lắp hở
Kiểu đấu nối	Cầu đấu vít
Phương pháp lắp đặt	Lắp thanh DIN hoặc bắt vít
Cấp bảo vệ thiết bị	IP20
Kích thước tham khảo	52 x 58 x 45 mm
Khối lượng tham khảo	0.17 kg
Tiêu chuẩn / chứng nhận	CE, IEC/EN 60947, IEC/EN 60947-4-1, EN 60947-5-1, UL 508, CSA, VDE 0660

2) Ưu điểm / tính năng nổi bật

• Thiết kế mini nhỏ gọn, phù hợp tủ điện có không gian hạn chế nhưng vẫn cần mạch điều khiển phụ ổn định.
• Cấu hình 3NO+1NC giúp linh hoạt cho nhiều tác vụ như báo trạng thái, liên động, cấp tín hiệu PLC, điều khiển rơ le trung gian hoặc kích cuộn contactor chính.
• Cuộn hút 115V AC 60Hz phù hợp các hệ thống điều khiển sử dụng nguồn AC 115V tần số 60Hz.
• Tiếp điểm điều khiển 6A ở cấp AC-15 220/230/240V, đáp ứng tốt các tải điều khiển trong mạch công nghiệp.
• Đấu nối vít chắc chắn, thuận tiện cho bảo trì, thay thế và kiểm tra dây trong tủ điện.
• Lắp đặt DIN-rail hoặc bắt vít, dễ tích hợp vào tủ điều khiển máy móc, dây chuyền sản xuất và hệ thống tự động hóa.
• Tiếp điểm đối kháng có liên động cơ khí hỗ trợ vận hành tin cậy trong các mạch điều khiển cần trạng thái đóng/mở rõ ràng.

3) Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng chính của DILER-31(115V60HZ)

DILER-31(115V60HZ) là contactor relay dùng để khuếch đại và phân phối tín hiệu điều khiển trong tủ điện. Khi cuộn hút được cấp điện, thiết bị thay đổi trạng thái các tiếp điểm: các tiếp điểm NO đóng lại để cấp tín hiệu cho tải điều khiển, trong khi tiếp điểm NC mở ra để thực hiện liên động, ngắt mạch phụ hoặc phản hồi trạng thái.

Thiết bị thường được dùng trong mạch điều khiển động cơ, mạch tự giữ, mạch liên động, mạch báo đèn, mạch trung gian giữa PLC và thiết bị chấp hành, hoặc các hệ thống cần tách biệt tín hiệu điều khiển với tải phụ.

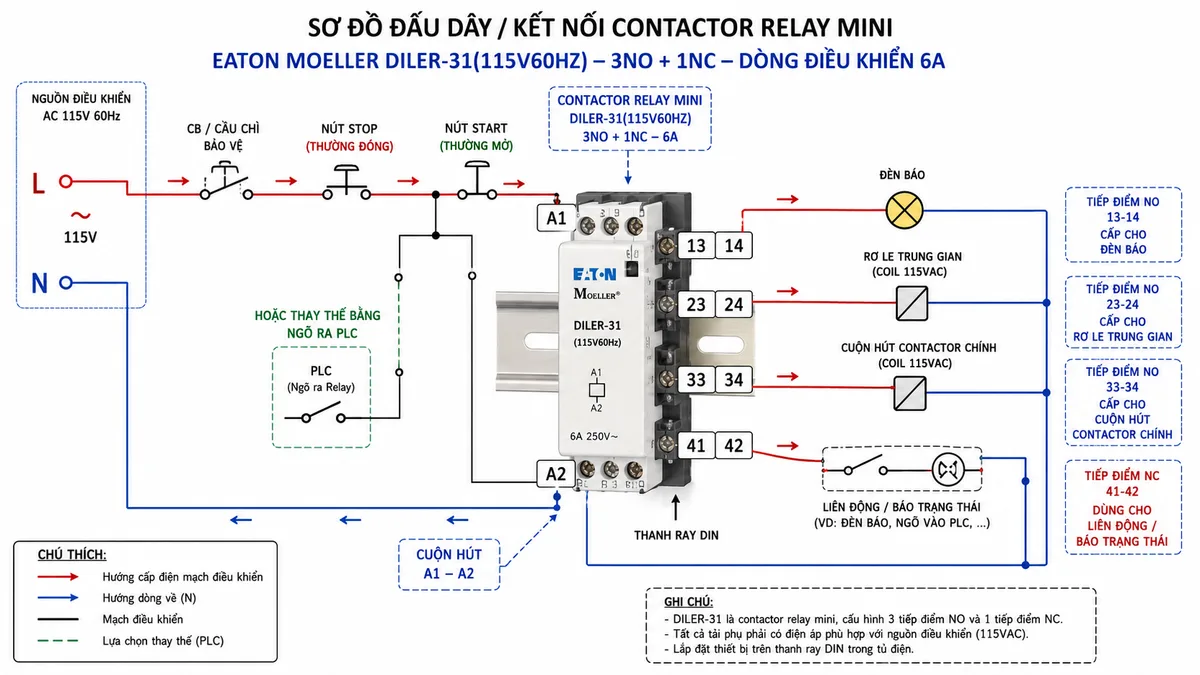

Sơ đồ đấu dây / kết nối đề xuất

Trong mạch điều khiển cơ bản, nguồn AC 115V 60Hz đi qua CB hoặc cầu chì bảo vệ, sau đó qua nút STOP thường đóng và nút START thường mở hoặc ngõ ra PLC để cấp vào cuộn hút A1-A2. Các tiếp điểm thường mở có thể dùng cấp tín hiệu cho đèn báo, rơ le trung gian hoặc cuộn hút contactor chính; tiếp điểm thường đóng dùng cho liên động hoặc báo trạng thái ngược.

Nguyên lý hoạt động

Khi có tín hiệu điều khiển cấp vào cuộn hút A1-A2, cuộn dây tạo từ trường hút lõi từ bên trong relay. Chuyển động cơ khí này làm các tiếp điểm NO chuyển sang trạng thái đóng và tiếp điểm NC chuyển sang trạng thái mở. Khi mất điện cuộn hút, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu, các tiếp điểm trở lại vị trí nghỉ.

Cách hoạt động này giúp contactor relay mini Eaton Moeller đóng vai trò như một phần tử trung gian tin cậy giữa nút nhấn, PLC, cảm biến, rơ le bảo vệ và các thiết bị chấp hành trong tủ điện công nghiệp.

Ứng dụng thực tế

• Dùng làm rơ le trung gian điều khiển trong tủ điện máy móc công nghiệp.
• Điều khiển đèn báo, còi báo, cuộn hút contactor chính hoặc tín hiệu phụ.
• Tạo mạch tự giữ, mạch liên động, mạch báo trạng thái chạy/dừng.
• Kết nối tín hiệu giữa PLC, nút nhấn, cảm biến và thiết bị chấp hành.
• Ứng dụng trong tủ điều khiển động cơ, băng tải, máy đóng gói, máy sản xuất và dây chuyền tự động hóa.

4) Cam kết & nơi mua hàng

Khi cần mua Khởi động từ mini Eaton Moeller 010204 - DILER-31(115V60HZ) cho tủ điện công nghiệp, khách hàng nên chọn đúng model, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để đảm bảo lắp đặt an toàn, vận hành ổn định và thay thế chính xác.

Hãy đặt mua hàng chính hãng Eaton Moeller tại thietbicodien để được hỗ trợ tư vấn chọn model, báo giá theo nhu cầu và cung cấp thiết bị phù hợp cho hệ thống điện công nghiệp.

Câu hỏi thường gặp (FAQ)

DILER-31(115V60HZ) là thiết bị gì?

DILER-31(115V60HZ) là contactor relay mini của Eaton Moeller, dùng trong mạch điều khiển để đóng/ngắt tín hiệu phụ, liên động, báo trạng thái hoặc điều khiển thiết bị chấp hành.

Sản phẩm Eaton Moeller 010204 dùng điện áp cuộn hút bao nhiêu?

Model này sử dụng cuộn hút 115V AC 60Hz. Khi thay thế hoặc thiết kế mới, cần kiểm tra đúng nguồn điều khiển trước khi lắp đặt.

DILER-31(115V60HZ) có bao nhiêu tiếp điểm?

Sản phẩm có cấu hình 3 tiếp điểm thường mở NO và 1 tiếp điểm thường đóng NC, phù hợp cho các mạch điều khiển cần nhiều tín hiệu phụ.

Contactor relay mini này có dùng để đóng cắt trực tiếp động cơ không?

Thiết bị này chủ yếu dùng cho mạch điều khiển và tín hiệu phụ, không phải contactor công suất để đóng cắt trực tiếp động cơ tải lớn. Với động cơ, thiết bị thường dùng để điều khiển cuộn hút contactor chính.

DILER-31(115V60HZ) lắp đặt như thế nào trong tủ điện?

Sản phẩm có thể lắp trên thanh DIN hoặc bắt vít trong tủ điện. Kiểu đấu nối vít giúp cố định dây chắc chắn và thuận tiện cho kiểm tra, bảo trì.

Ứng dụng phổ biến của Eaton Moeller DILER-31 là gì?

Dòng Eaton Moeller DILER-31 thường dùng trong tủ điều khiển động cơ, mạch tự giữ, mạch liên động, mạch báo đèn, mạch trung gian PLC và các dây chuyền tự động hóa công nghiệp.

Cần lưu ý gì khi chọn mua DILER-31(115V60HZ)?

Cần kiểm tra đúng mã hàng 010204, đúng model DILER-31(115V60HZ), đúng điện áp cuộn hút 115V AC 60Hz và đúng cấu hình 3NO+1NC để tránh chọn nhầm với các phiên bản điện áp khác.
