Khởi động từ mini (Contactor Relay) Eaton Moeller 052509 - DILER-31(230V50/60HZ) 3NO+1NC, 6A

Khởi động từ mini Eaton Moeller 052509 DILER-31(230V50/60HZ) 3NO+1NC, 6A

Khởi động từ mini Eaton Moeller 052509 DILER-31(230V50/60HZ) là contactor relay dòng DILER dùng trong mạch điều khiển công nghiệp, phù hợp cho các ứng dụng đóng cắt tín hiệu, điều khiển rơ le trung gian, đèn báo, ngõ vào PLC hoặc mạch liên động. Sản phẩm thuộc thương hiệu Eaton Moeller, có xuất xứ Đức, được thiết kế nhỏ gọn để lắp trong tủ điện điều khiển, tủ máy, dây chuyền tự động hóa và hệ thống phân phối điện công nghiệp.

1) Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng trong lĩnh vực điều khiển, bảo vệ và tự động hóa. Dòng DILER của Eaton Moeller được phát triển cho các mạch điều khiển phụ trợ, nơi cần thiết bị đóng cắt tín hiệu ổn định, kích thước gọn và độ tin cậy cao.

Model DILER-31(230V50/60HZ), mã hàng 052509, là loại contactor relay mini có cuộn hút AC 230V 50/60Hz, cấu hình tiếp điểm 3 thường mở và 1 thường đóng. Đây là lựa chọn phù hợp khi cần một contactor relay mini 230V cho tủ điện công nghiệp, máy móc sản xuất, hệ thống điều khiển động cơ hoặc mạch báo trạng thái.

Thông tin kỹ thuật tham khảo

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ mini / Contactor relay Eaton Moeller 052509
Model	DILER-31(230V50/60HZ)
Dòng sản phẩm	Eaton Moeller series DILER
Ứng dụng	Contactor relay / rơ le điều khiển phụ trợ
Điện áp cuộn hút	230V AC 50/60Hz
Cấu hình tiếp điểm	3NO + 1NC
Dòng làm việc AC-15 tại 220V, 230V, 240V	6A
Dòng nhiệt quy ước Ith	10A
Kiểu đấu nối	Đầu vít
Kiểu lắp đặt	Gắn thanh DIN hoặc bắt vít
Nhiệt độ làm việc môi trường	-25°C đến 50°C
Kích thước tham khảo	51mm x 58mm x 45mm
Khối lượng tham khảo	0,17kg
Tiêu chuẩn / chứng nhận	CE, UL, CSA, IEC/EN 60947, EN 60947-5-1, VDE 0660
Xuất xứ	Đức

2) Ưu điểm / tính năng nổi bật

• Khởi động từ mini 3NO+1NC giúp mở rộng mạch điều khiển với 3 tiếp điểm thường mở và 1 tiếp điểm thường đóng, phù hợp cho nhiều nhánh tín hiệu trong tủ điện.
• Cuộn hút 230V AC 50/60Hz dễ tích hợp với các hệ thống điều khiển dùng nguồn xoay chiều phổ biến trong nhà máy và dây chuyền sản xuất.
• Dòng điều khiển 6A ở nhóm tải AC-15 tại 220V, 230V, 240V phù hợp cho mạch điều khiển, đèn báo, cuộn hút contactor chính và rơ le trung gian.
• Thiết kế mini gọn tủ, hỗ trợ lắp thanh DIN hoặc bắt vít, thuận tiện khi bố trí trong tủ điện có không gian hạn chế.
• Đầu nối vít giúp đấu dây chắc chắn, dễ bảo trì và phù hợp với môi trường lắp đặt công nghiệp.
• Tiếp điểm vận hành cưỡng bức theo tiêu chuẩn liên quan giúp tăng độ tin cậy trong các mạch điều khiển và giám sát trạng thái.
• Độ bền cơ khí cao, phù hợp cho các ứng dụng đóng cắt lặp lại trong hệ thống điều khiển tự động.

3) Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng chính trong mạch điều khiển

Eaton Moeller DILER-31(230V50/60HZ) được dùng như một rơ le trung gian công nghiệp hoặc contactor relay mini để khuếch đại, phân phối và chuyển đổi tín hiệu điều khiển. Khi cuộn hút được cấp điện, trạng thái các tiếp điểm sẽ thay đổi, cho phép thiết bị điều khiển đồng thời nhiều nhánh tín hiệu như đèn báo, PLC, contactor chính hoặc mạch liên động.

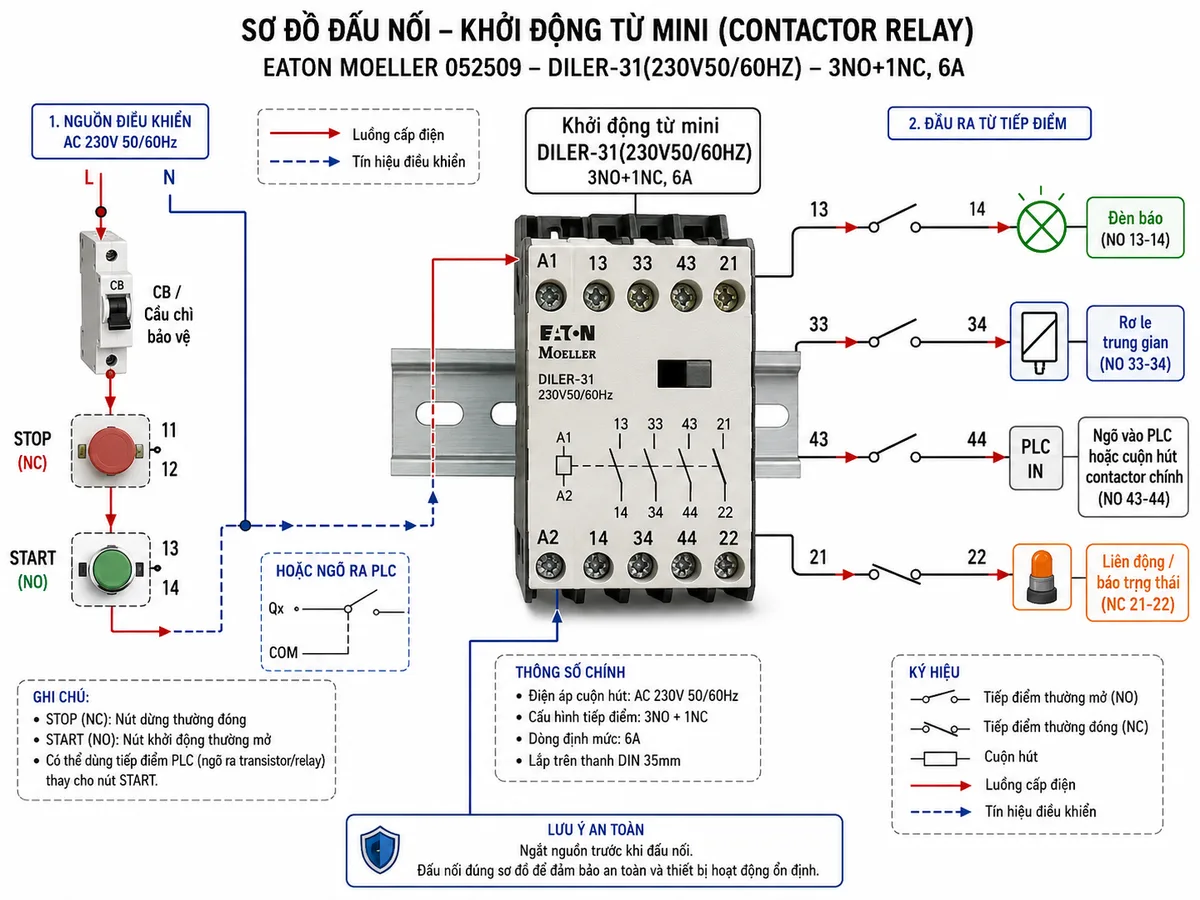

Trong tủ điện, sản phẩm thường được lắp sau CB hoặc cầu chì bảo vệ của mạch điều khiển. Tín hiệu START, STOP, công tắc hành trình, cảm biến hoặc ngõ ra PLC có thể được đưa vào cuộn hút để điều khiển trạng thái tiếp điểm.

Nguyên lý hoạt động

Khi cấp điện áp 230V AC 50/60Hz vào cuộn hút A1-A2, cuộn dây tạo ra từ trường hút lõi từ bên trong contactor relay. Cơ cấu cơ khí sẽ tác động làm các tiếp điểm thường mở chuyển sang trạng thái đóng, đồng thời tiếp điểm thường đóng chuyển sang trạng thái mở. Khi mất điện cuộn hút, lò xo hồi vị đưa lõi từ và hệ tiếp điểm trở về trạng thái ban đầu.

Nhờ nguyên lý này, contactor relay Eaton Moeller 052509 có thể đóng vai trò trung gian giữa tín hiệu điều khiển và các tải điều khiển phụ trợ. Thiết bị không dùng để đóng cắt trực tiếp tải công suất lớn như động cơ chính, mà thường dùng để điều khiển tín hiệu, liên động, báo trạng thái hoặc kích cuộn hút contactor công suất.

Ứng dụng thực tế

• Dùng trong tủ điện điều khiển công nghiệp để đóng cắt tín hiệu điều khiển phụ trợ.
• Làm rơ le trung gian 230V AC cho mạch START/STOP, mạch tự giữ, mạch báo trạng thái và mạch liên động.
• Kết nối với PLC, cảm biến, công tắc hành trình hoặc bộ điều khiển để điều khiển nhiều ngõ ra phụ.
• Dùng để điều khiển đèn báo, còi báo, cuộn hút contactor chính hoặc các tải điều khiển có dòng phù hợp.
• Ứng dụng trong máy móc sản xuất, băng tải, hệ thống bơm, quạt, máy nén khí và dây chuyền tự động hóa.

4) Cam kết & nơi mua hàng

Khi chọn mua khởi động từ mini Eaton Moeller 052509 DILER-31(230V50/60HZ), khách hàng nên ưu tiên đúng model, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để đảm bảo tương thích với bản vẽ tủ điện. Việc dùng sai điện áp điều khiển hoặc sai cấu hình tiếp điểm có thể làm mạch hoạt động không đúng chức năng.

Tại thietbicodien, khách hàng có thể đặt mua sản phẩm Eaton Moeller chính hãng, được tư vấn lựa chọn đúng mã hàng, đúng nhu cầu lắp đặt và phù hợp với hệ thống điều khiển thực tế. Liên hệ thietbicodien để được hỗ trợ báo giá, kiểm tra tình trạng hàng và tư vấn kỹ thuật cho model DILER-31(230V50/60HZ).

Câu hỏi thường gặp (FAQ)

DILER-31(230V50/60HZ) là thiết bị gì?

DILER-31(230V50/60HZ) là contactor relay mini của Eaton Moeller, dùng trong mạch điều khiển công nghiệp để đóng cắt và phân phối tín hiệu phụ trợ.

Khởi động từ mini Eaton Moeller 052509 có mấy tiếp điểm?

Model này có cấu hình 3NO+1NC, gồm 3 tiếp điểm thường mở và 1 tiếp điểm thường đóng, phù hợp cho các mạch điều khiển cần nhiều nhánh tín hiệu.

Cuộn hút của Eaton Moeller 052509 dùng điện áp bao nhiêu?

Cuộn hút của sản phẩm dùng điện áp 230V AC 50/60Hz, phù hợp với nhiều hệ thống điều khiển xoay chiều trong tủ điện công nghiệp.

Sản phẩm này có dùng để đóng cắt trực tiếp động cơ công suất lớn không?

Không nên dùng contactor relay mini để đóng cắt trực tiếp động cơ công suất lớn. Thiết bị chủ yếu dùng cho mạch điều khiển, mạch tín hiệu, liên động, đèn báo, ngõ vào PLC hoặc điều khiển cuộn hút contactor chính.

Eaton Moeller DILER-31(230V50/60HZ) lắp đặt như thế nào?

Sản phẩm có thể lắp trên thanh DIN hoặc bắt vít trong tủ điện. Khi đấu nối cần cấp nguồn đúng vào cuộn hút A1-A2, đồng thời sử dụng CB hoặc cầu chì phù hợp cho mạch điều khiển.

Khi nào nên chọn model DILER-31(230V50/60HZ)?

Nên chọn model này khi hệ thống dùng nguồn điều khiển 230V AC 50/60Hz và cần một rơ le trung gian Eaton Moeller có cấu hình 3 tiếp điểm thường mở, 1 tiếp điểm thường đóng cho mạch điều khiển phụ trợ.
