Khởi động từ mini (Contactor Relay) Eaton Moeller 079761 - DILER-31-G(12VDC) 3NO+1NC, 6A

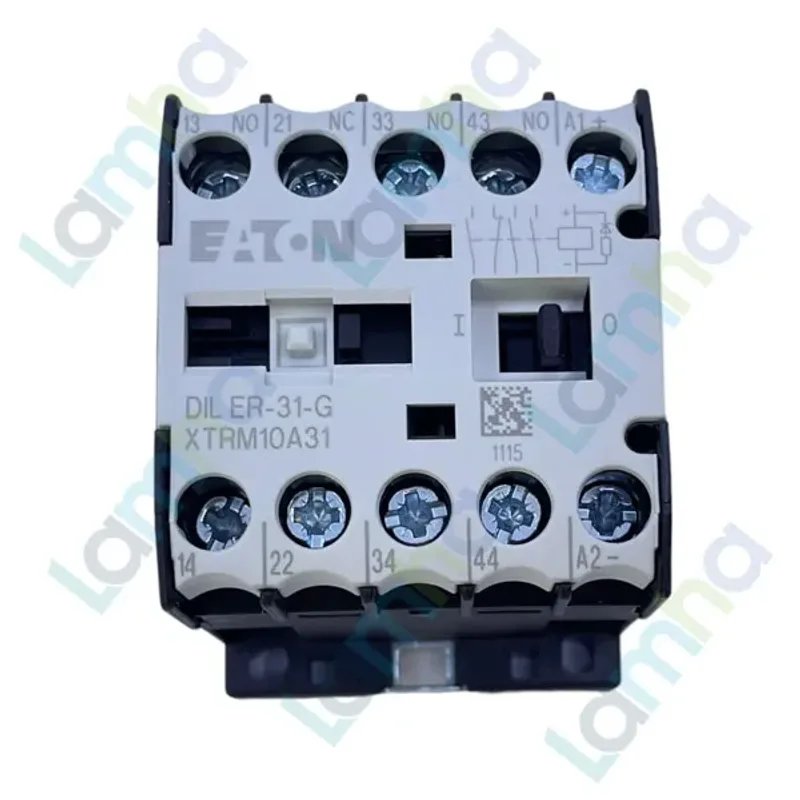

Khởi động từ mini Eaton Moeller 079761 DILER-31-G(12VDC) 3NO+1NC, 6A

Khởi động từ mini Eaton Moeller 079761 DILER-31-G(12VDC) là contactor relay dòng DILER dùng trong mạch điều khiển công nghiệp, có cuộn hút 12VDC, cấu hình tiếp điểm 3NO+1NC và dòng làm việc định mức 6A theo thông tin sản phẩm. Thiết bị phù hợp cho các tủ điện điều khiển cần đóng cắt tín hiệu, liên động, báo trạng thái hoặc điều khiển trung gian giữa PLC, nút nhấn và các cơ cấu chấp hành.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng, kế thừa nền tảng kỹ thuật Moeller của Đức trong lĩnh vực contactor, relay điều khiển, thiết bị bảo vệ và giải pháp tự động hóa. Với xuất xứ Đức, model DILER-31-G(12VDC) được lựa chọn nhiều trong các hệ thống yêu cầu độ bền, độ ổn định và khả năng lắp đặt gọn trong tủ điện.

Ưu điểm và tính năng nổi bật

• Contactor relay mini có kích thước gọn, phù hợp lắp trên thanh DIN hoặc bắt vít trong tủ điện điều khiển.
• Cấu hình 3 tiếp điểm thường mở và 1 tiếp điểm thường đóng giúp linh hoạt cho mạch báo trạng thái, liên động và điều khiển phụ.
• Cuộn hút DC 12V phù hợp với các hệ thống điều khiển điện áp thấp, nguồn DC, mạch PLC hoặc mạch điều khiển dùng nguồn một chiều.
• Đầu nối vít giúp đấu dây chắc chắn, thuận tiện bảo trì và thay thế trong môi trường công nghiệp.
• Thiết kế tiếp điểm đối ứng liên động giúp tăng độ tin cậy khi dùng trong mạch điều khiển logic.
• Dòng DILER được thiết kế cho ứng dụng contactor relay, không chiếm nhiều không gian nhưng vẫn đáp ứng tốt nhu cầu đóng cắt tín hiệu điều khiển.

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Tên sản phẩm	Eaton Moeller series DILER Contactor relay
Mã hàng	079761
Model	DILER-31-G(12VDC)
Loại thiết bị	Contactor relay mini
Điện áp cuộn hút	12 V DC
Cấu hình tiếp điểm	3NO + 1NC
Dòng định mức theo tên sản phẩm	6 A
Kiểu đấu nối	Đầu nối vít
Kiểu lắp đặt	Thanh DIN hoặc bắt vít
Cấp bảo vệ	IP20
Điện áp cách điện định mức	690 V
Điện áp chịu xung định mức	6000 V AC
Công suất tiêu thụ cuộn hút DC	2.3 W
Nhiệt độ làm việc	-25 °C đến 50 °C
Kích thước	Rộng 45 mm, cao 58 mm, sâu 54 mm
Khối lượng	0.206 kg
Tiêu chuẩn và chứng nhận	IEC/EN 60947, EN 60947-5-1, IEC/EN 60947-4-1, UL 508, CSA, CE, VDE 0660

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính trong mạch điều khiển

Eaton Moeller 079761 hoạt động như một rơ le contactor trung gian trong tủ điện. Khi cuộn hút A1-A2 được cấp điện áp 12VDC, cơ cấu điện từ bên trong tác động làm thay đổi trạng thái các tiếp điểm: các tiếp điểm NO đóng lại để truyền tín hiệu điều khiển, trong khi tiếp điểm NC mở ra để phục vụ liên động hoặc báo trạng thái ngược.

Trong thực tế, DILER-31-G(12VDC) thường được dùng để khuếch đại tín hiệu điều khiển, cách ly tín hiệu PLC với tải phụ, điều khiển đèn báo, kích rơ le trung gian khác, cấp lệnh cho contactor chính hoặc tạo mạch tự giữ và liên động trong hệ thống máy móc.

Nguyên lý hoạt động

Khi mạch điều khiển cấp nguồn 12VDC vào cuộn hút, từ trường được tạo ra trong lõi từ, hút phần ứng di động và làm cụm tiếp điểm chuyển trạng thái. Khi mất điện cuộn hút, lò xo hồi vị đưa cơ cấu trở lại vị trí ban đầu, giúp mạch điều khiển trở về trạng thái an toàn theo thiết kế. Cơ chế này giúp contactor relay 3NO+1NC đáp ứng nhanh, dễ tích hợp trong nhiều sơ đồ điều khiển tự động.

Ứng dụng tiêu biểu

• Dùng trong tủ điện máy móc, dây chuyền sản xuất, trạm bơm, hệ thống quạt và hệ thống điều khiển phụ trợ.
• Làm rơ le trung gian Eaton Moeller để chuyển tiếp tín hiệu từ PLC, cảm biến, công tắc hành trình hoặc nút nhấn.
• Tạo mạch liên động điện, mạch báo trạng thái ON/OFF, mạch cảnh báo lỗi hoặc mạch điều khiển contactor chính.
• Phù hợp cho các hệ thống cần khởi động từ mini 12VDC nhỏ gọn, dễ đấu nối và dễ thay thế.

Cam kết và nơi mua hàng

Khi cần mua Khởi động từ mini Eaton Moeller 079761 DILER-31-G(12VDC) cho tủ điện công nghiệp, khách hàng nên chọn đúng model, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để tránh sai lệch khi lắp đặt. Sản phẩm phù hợp cho kỹ sư điện, đơn vị chế tạo tủ điện, bảo trì nhà máy và các hệ thống tự động hóa cần contactor relay DC nhỏ gọn.

Để đặt mua hàng chính hãng, nhận tư vấn chọn model và kiểm tra khả năng tương thích với hệ thống, hãy mua tại thietbicodien. Chúng tôi hỗ trợ tư vấn đúng mã hàng, đúng ứng dụng và cung cấp thiết bị điện công nghiệp phục vụ lắp đặt, thay thế và bảo trì tủ điện.

Câu hỏi thường gặp (FAQ)

DILER-31-G(12VDC) là thiết bị gì?

DILER-31-G(12VDC) là contactor relay mini của Eaton Moeller, dùng trong mạch điều khiển công nghiệp với cuộn hút 12VDC và cấu hình tiếp điểm 3NO+1NC.

Model 079761 có dùng để đóng cắt tải động lực trực tiếp không?

Sản phẩm này là contactor relay, chủ yếu dùng cho mạch điều khiển, tín hiệu, liên động và điều khiển trung gian. Với tải động lực lớn, nên dùng contactor chính phù hợp và để DILER-31-G làm phần điều khiển phụ.

Cuộn hút 12VDC của Eaton Moeller 079761 dùng trong hệ thống nào?

Cuộn hút 12VDC phù hợp với hệ thống điều khiển điện áp thấp, nguồn một chiều, tủ PLC, máy móc tự động hoặc các mạch cần cấp lệnh bằng điện áp DC 12V.

Tiếp điểm 3NO+1NC có ý nghĩa gì?

3NO+1NC nghĩa là thiết bị có ba tiếp điểm thường mở và một tiếp điểm thường đóng. Khi cuộn hút tác động, các tiếp điểm NO đóng lại để truyền tín hiệu, còn tiếp điểm NC mở ra để phục vụ liên động hoặc báo trạng thái.

DILER-31-G(12VDC) lắp đặt như thế nào?

Thiết bị có thể lắp trên thanh DIN hoặc bắt vít trong tủ điện. Khi đấu nối cần tuân thủ sơ đồ trên thân thiết bị, cấp đúng điện áp cuộn hút A1-A2 và bố trí bảo vệ mạch điều khiển bằng CB hoặc cầu chì phù hợp.

Khi thay thế contactor relay cũ, cần kiểm tra những gì?

Cần kiểm tra đúng model, điện áp cuộn hút, số lượng tiếp điểm NO/NC, kiểu đấu nối, không gian lắp đặt và chức năng mạch hiện hữu. Với Eaton Moeller 079761, điểm quan trọng là cuộn hút 12VDC và cấu hình 3NO+1NC.
