Khởi động từ mini (Contactor Relay) Eaton Moeller 051766 - DILER-31(190V50HZ,220V60HZ) 3NO+1NC, 6A

Khởi động từ mini Eaton Moeller 051766 DILER-31(190V50HZ,220V60HZ) 3NO+1NC, 6A

Khởi động từ mini Eaton Moeller 051766 - DILER-31(190V50HZ,220V60HZ) là contactor relay thuộc dòng DILER của Eaton Moeller, dùng trong mạch điều khiển công nghiệp để đóng/cắt tín hiệu, liên động, điều khiển đèn báo, rơ le trung gian, PLC hoặc cuộn hút contactor chính. Sản phẩm có thiết kế nhỏ gọn, phù hợp lắp trong tủ điện điều khiển, tủ máy, dây chuyền tự động hóa và các hệ thống cần contactor relay mini 3NO+1NC hoạt động ổn định.

1) Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng, được sử dụng rộng rãi trong các hệ thống điều khiển, phân phối điện, bảo vệ động cơ và tự động hóa nhà máy. Dòng DILER là nhóm rơ le trung gian dạng contactor mini, được thiết kế cho các ứng dụng đóng cắt tín hiệu điều khiển với độ tin cậy cao và khả năng lắp đặt linh hoạt.

Model DILER-31(190V50HZ,220V60HZ) có xuất xứ Đức, sử dụng cuộn hút AC theo điện áp điều khiển chuyên dụng, phù hợp cho các tủ điện cần thiết bị nhỏ gọn nhưng vẫn đảm bảo tiêu chuẩn công nghiệp.

2) Ưu điểm / tính năng nổi bật

Sản phẩm phù hợp cho kỹ sư điện, đơn vị chế tạo tủ điện và bảo trì nhà máy khi cần một khởi động từ mini Eaton Moeller dùng cho mạch điều khiển có độ bền cơ khí cao, tiếp điểm rõ ràng và dễ đấu nối.

• Thiết kế mini giúp tiết kiệm không gian trong tủ điện điều khiển.
• Tiếp điểm dạng contactor relay phù hợp cho mạch tín hiệu, mạch liên động và mạch điều khiển phụ.
• Đấu nối bằng vít, thuận tiện khi lắp đặt, kiểm tra và bảo trì.
• Có thể lắp trên thanh DIN hoặc bắt vít tùy cấu trúc tủ điện.
• Phù hợp cho các ứng dụng điều khiển đèn báo, PLC, rơ le trung gian và contactor chính.

Thông số kỹ thuật tham khảo theo dữ liệu sản phẩm

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ mini Eaton Moeller 051766
Mã hàng	051766
Model	DILER-31(190V50HZ,220V60HZ)
Dòng sản phẩm	Eaton Moeller series DILER Control relay
Loại thiết bị	Contactor relay / control relay
Điện áp cuộn hút	190 V AC 50 Hz, 220 V AC 60 Hz
Cấu hình tiếp điểm	3NO + 1NC
Dòng làm việc AC-15 tại 220/230/240 V	6 A
Kiểu đấu nối	Đầu vít
Phương pháp lắp đặt	Thanh DIN hoặc bắt vít
Cấp bảo vệ	IP20
Kích thước	45 mm x 58 mm x 52 mm
Khối lượng	0.17 kg
Tiêu chuẩn / chứng nhận	IEC/EN 60947, UL, CSA, CE, VDE
Xuất xứ	Đức

3) Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng trong mạch điều khiển

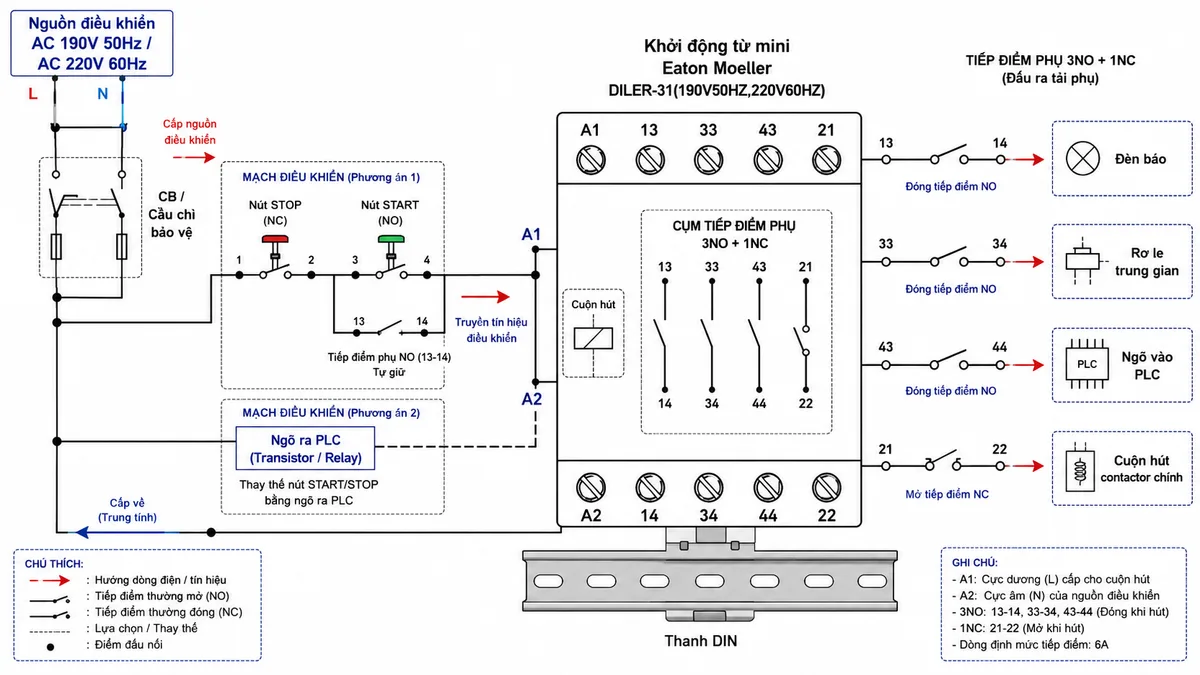

Contactor Relay Eaton Moeller 051766 có nhiệm vụ nhận tín hiệu điều khiển từ nút nhấn, công tắc hành trình, bộ điều khiển hoặc PLC, sau đó chuyển trạng thái các tiếp điểm để điều khiển thiết bị phụ. Trong thực tế, sản phẩm thường được dùng để mở rộng tiếp điểm, tạo mạch tự giữ, liên động an toàn, báo trạng thái hoạt động hoặc trung gian điều khiển cho contactor công suất lớn hơn.

Với cấu hình 3 tiếp điểm thường mở và 1 tiếp điểm thường đóng, thiết bị giúp người thiết kế tủ điện dễ dàng bố trí nhiều nhánh tín hiệu độc lập, ví dụ một nhánh cấp đèn báo, một nhánh đưa tín hiệu về PLC, một nhánh điều khiển rơ le trung gian và một nhánh dùng cho liên động trạng thái.

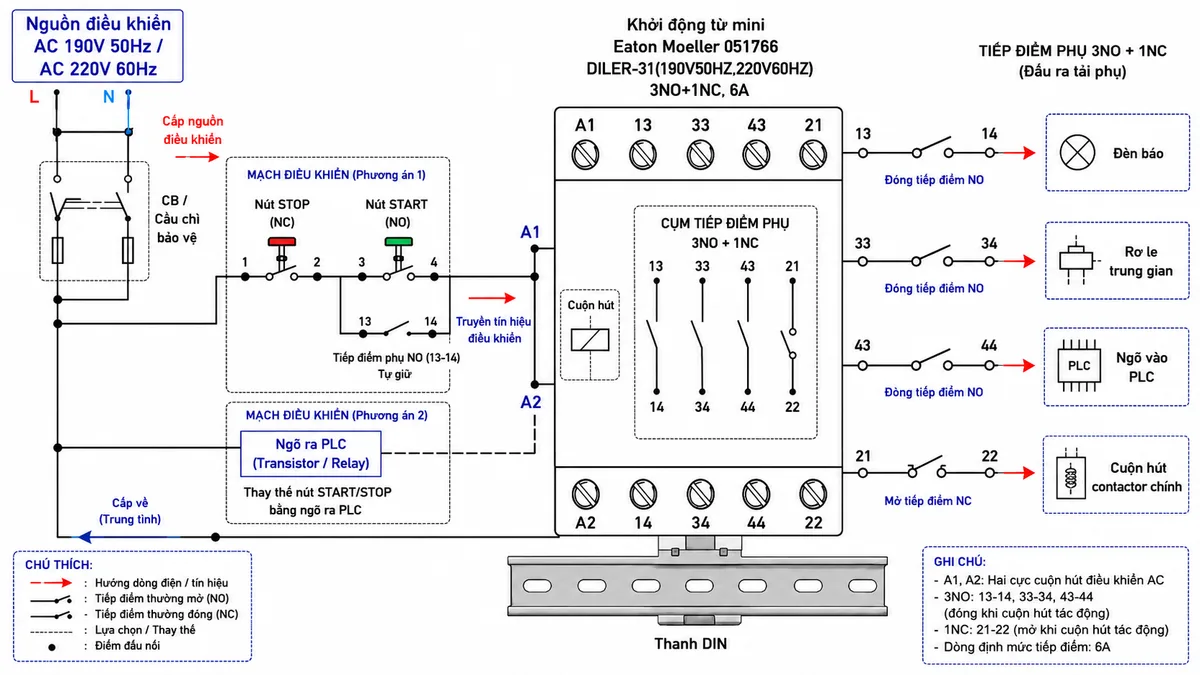

Nguyên lý hoạt động

Khi cuộn hút A1-A2 được cấp đúng nguồn điều khiển, cuộn điện từ tạo ra từ trường hút lõi từ, làm cơ cấu tiếp điểm bên trong đổi trạng thái. Các tiếp điểm thường mở đóng lại để truyền tín hiệu điều khiển, trong khi tiếp điểm thường đóng mở ra để phục vụ chức năng liên động hoặc báo trạng thái. Khi mất điện cuộn hút, lực lò xo hồi vị đưa cơ cấu trở về trạng thái ban đầu.

Nguyên lý này giúp DILER-31 051766 vận hành như một phần tử trung gian đáng tin cậy giữa mạch điều khiển và các thiết bị chấp hành. Thiết bị không thay thế contactor công suất cho tải động lực lớn, mà chủ yếu dùng trong mạch điều khiển, mạch tín hiệu và mạch phụ của hệ thống điện công nghiệp.

Ứng dụng thực tế

Khởi động từ mini 3NO+1NC 6A được ứng dụng trong tủ điều khiển máy móc, dây chuyền sản xuất, hệ thống bơm, quạt, băng tải, máy nén khí, tủ điều khiển HVAC, tủ PLC và các mạch liên động trong nhà máy. Thiết bị đặc biệt hữu ích khi cần mở rộng số lượng tiếp điểm điều khiển nhưng vẫn muốn giữ bố cục tủ điện gọn, dễ kiểm tra và dễ thay thế.

4) Cam kết & nơi mua hàng

Khi chọn mua Eaton Moeller 051766 DILER-31(190V50HZ,220V60HZ), khách hàng nên kiểm tra đúng model, đúng điện áp cuộn hút, đúng cấu hình tiếp điểm và đúng nhu cầu sử dụng trong mạch điều khiển. Việc chọn sai điện áp cuộn hút hoặc sai cấu hình tiếp điểm có thể khiến thiết bị không hoạt động đúng, gây khó khăn khi lắp đặt và vận hành tủ điện.

Để mua khởi động từ mini Eaton Moeller chính hãng, hãy đặt hàng tại thietbicodien. Chúng tôi cam kết tư vấn đúng mã, hỗ trợ kiểm tra thông số theo yêu cầu tủ điện và cung cấp sản phẩm phù hợp cho nhu cầu bảo trì, thay thế hoặc lắp mới hệ thống điện công nghiệp.

Câu hỏi thường gặp (FAQ)

Khởi động từ mini Eaton Moeller 051766 dùng để làm gì?

Khởi động từ mini Eaton Moeller 051766 dùng trong mạch điều khiển để đóng cắt tín hiệu, mở rộng tiếp điểm, liên động, báo trạng thái và điều khiển gián tiếp các thiết bị như rơ le trung gian, đèn báo, PLC hoặc contactor chính.

Model DILER-31(190V50HZ,220V60HZ) có điện áp cuộn hút bao nhiêu?

DILER-31(190V50HZ,220V60HZ) sử dụng cuộn hút AC theo hai mức điện áp danh định: 190 V ở 50 Hz và 220 V ở 60 Hz. Khi lắp đặt cần đối chiếu nguồn điều khiển thực tế để chọn đúng model.

Sản phẩm này có bao nhiêu tiếp điểm?

Thiết bị có cấu hình 3NO+1NC, tức ba tiếp điểm thường mở và một tiếp điểm thường đóng, phù hợp cho nhiều nhánh tín hiệu trong tủ điều khiển.

DILER-31 051766 có dùng để đóng cắt tải động lực trực tiếp không?

Sản phẩm là contactor relay mini nên chủ yếu dùng cho mạch điều khiển và mạch tín hiệu. Với tải động lực lớn như động cơ công suất cao, nên dùng contactor công suất phù hợp và có thiết bị bảo vệ đi kèm.

Thiết bị có thể lắp trên thanh DIN không?

Có. Contactor relay Eaton Moeller DILER có thể lắp trên thanh DIN hoặc bắt vít, giúp linh hoạt khi thiết kế, lắp đặt và bảo trì tủ điện công nghiệp.

Khi thay thế contactor relay cũ cần kiểm tra những gì?

Khi thay thế, cần kiểm tra đúng mã hàng, đúng model, điện áp cuộn hút, cấu hình tiếp điểm, kiểu đấu nối, kích thước lắp đặt và chức năng của từng tiếp điểm trong sơ đồ tủ điện hiện hữu.
