Khởi động từ mini (Contactor Relay) Eaton Moeller 051771 - DILER-31(415V50HZ,480V60HZ) 3NO+1NC, 6A

Khởi động từ mini Eaton Moeller 051771 - DILER-31(415V50HZ,480V60HZ)

Khởi động từ mini Eaton Moeller 051771 - DILER-31(415V50HZ,480V60HZ) là dòng contactor relay mini thuộc series DILER của Eaton Moeller, dùng cho mạch điều khiển công nghiệp cần thiết bị đóng cắt tín hiệu nhỏ gọn, bền bỉ và dễ lắp trong tủ điện. Sản phẩm có cấu hình 3NO+1NC, cuộn hút AC 415V 50Hz hoặc 480V 60Hz, phù hợp cho các mạch điều khiển, liên động, báo trạng thái và trung gian điều khiển contactor chính.

1) Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị điện công nghiệp được sử dụng rộng rãi trong hệ thống điều khiển, đóng cắt, bảo vệ và tự động hóa. Dòng DILER được thiết kế theo hướng nhỏ gọn, thuận tiện lắp đặt trên thanh DIN hoặc bắt vít, đáp ứng nhu cầu điều khiển các tải nhỏ, tín hiệu phụ trợ và mạch logic trong tủ điện.

Với xuất xứ Đức, DILER-31(415V50HZ,480V60HZ) hướng đến các ứng dụng cần độ ổn định cao, tiếp điểm rõ ràng và khả năng phối hợp tốt với nút nhấn, rơ le trung gian, PLC, đèn báo hoặc cuộn hút contactor công suất.

Thông số tham khảo của sản phẩm

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ mini Eaton Moeller 051771 - DILER-31(415V50HZ,480V60HZ)
Mã hàng	051771
Model	DILER-31(415V50HZ,480V60HZ)
Dòng sản phẩm	Eaton Moeller series DILER Contactor Relay
Loại thiết bị	Contactor relay mini, rơ le điều khiển dạng khởi động từ mini
Điện áp cuộn hút	AC 415V 50Hz hoặc AC 480V 60Hz
Cấu hình tiếp điểm	3 tiếp điểm thường mở NO và 1 tiếp điểm thường đóng NC
Dòng định mức thương mại	6A, cần chọn theo loại tải và điều kiện làm việc thực tế
Kiểu đấu nối	Cọc vít
Kiểu lắp đặt	Lắp thanh DIN hoặc bắt vít
Kích thước tham khảo	Rộng 45 mm, cao 58 mm, sâu 52 mm
Khối lượng tham khảo	0,17 kg
Nhiệt độ làm việc tham khảo	-25°C đến +50°C
Tiêu chuẩn, chứng nhận tham khảo	IEC/EN 60947, EN 60947-5-1, UL, CSA, CE
Ứng dụng chính	Mạch điều khiển, liên động, báo trạng thái, điều khiển trung gian trong tủ điện công nghiệp

2) Ưu điểm / tính năng nổi bật

• Thiết kế mini gọn tủ điện: thân thiết bị nhỏ, phù hợp các tủ điều khiển có mật độ linh kiện cao.
• Cấu hình tiếp điểm 3NO+1NC: đáp ứng đồng thời nhiều nhiệm vụ như cấp tín hiệu chạy, điều khiển rơ le trung gian, đưa tín hiệu về PLC và tạo liên động an toàn.
• Cuộn hút AC 415V/480V: phù hợp các hệ thống điều khiển sử dụng điện áp cao trong môi trường công nghiệp.
• Đấu nối bằng cọc vít: thao tác quen thuộc, chắc chắn, thuận tiện khi bảo trì hoặc thay thế trong tủ điện.
• Lắp đặt linh hoạt: có thể gắn trên thanh DIN hoặc bắt vít lên panel, phù hợp nhiều kiểu bố trí tủ điện.
• Tiếp điểm đối lập có liên động cơ khí: giúp tăng độ tin cậy trong mạch điều khiển khi cần phân biệt trạng thái đóng và mở.

3) Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng trong mạch điều khiển

DILER-31(415V50HZ,480V60HZ) hoạt động như một rơ le điều khiển trung gian. Khi cuộn hút A1-A2 được cấp điện đúng điện áp, cơ cấu điện từ bên trong sẽ tác động làm các tiếp điểm NO chuyển sang đóng và tiếp điểm NC chuyển sang mở. Nhờ đó, thiết bị có thể truyền lệnh điều khiển đến đèn báo, PLC, rơ le trung gian hoặc cuộn hút contactor chính.

Sản phẩm thường được dùng trong tủ điện điều khiển máy móc, dây chuyền sản xuất, hệ thống bơm, quạt, băng tải, mạch báo trạng thái, mạch liên động và các hệ thống cần contactor relay Eaton Moeller nhỏ gọn, dễ thay thế.

Nguyên lý hoạt động

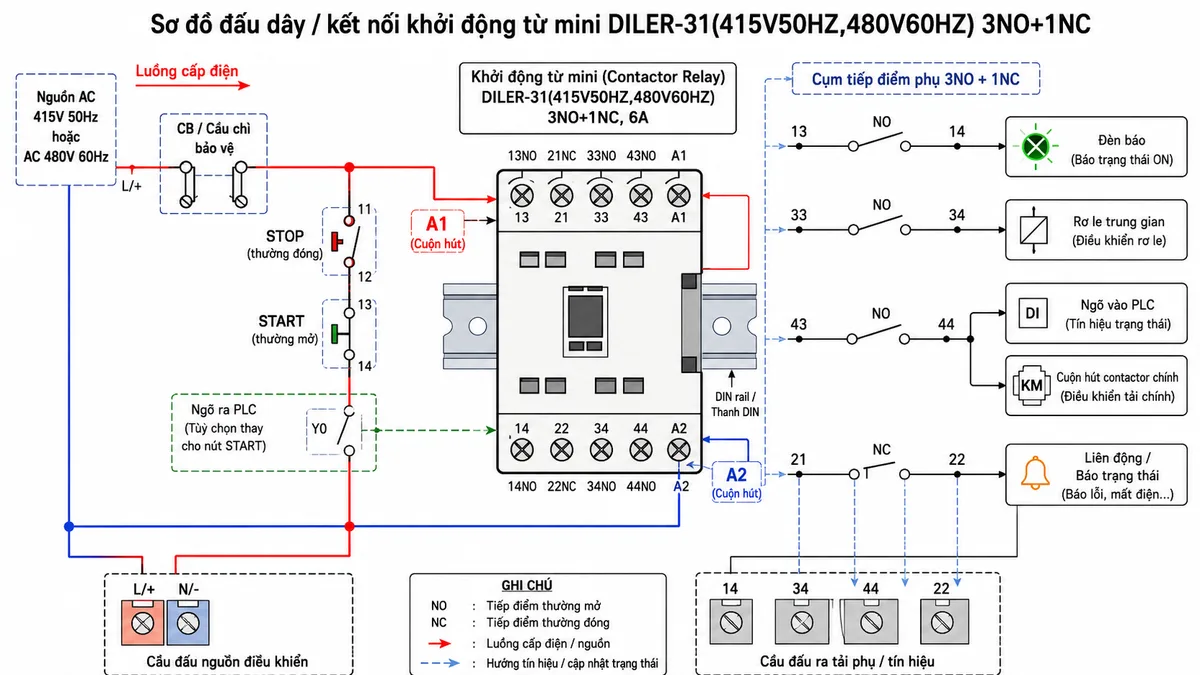

Khi nhấn START hoặc PLC xuất lệnh, điện áp điều khiển được đưa qua thiết bị bảo vệ và tiếp điểm STOP để cấp vào cuộn hút A1-A2. Cuộn hút tạo từ trường, hút phần ứng điện từ, làm thay đổi trạng thái cụm tiếp điểm. Các tiếp điểm NO đóng lại để truyền tín hiệu điều khiển, trong khi tiếp điểm NC mở ra để ngắt mạch liên động hoặc phản hồi trạng thái. Khi mất điện cuộn hút, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu.

Trong thực tế, khởi động từ mini 3NO+1NC không thay thế contactor công suất cho tải lớn; thiết bị chủ yếu dùng để đóng cắt tín hiệu điều khiển, khuếch đại lệnh điều khiển hoặc tạo các mạch logic phụ trợ trong hệ thống điện công nghiệp.

4) Cam kết & nơi mua hàng

Khi cần mua Khởi động từ mini Eaton Moeller 051771 chính hãng, khách hàng nên chọn đúng model DILER-31(415V50HZ,480V60HZ), đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để tránh sai lệch khi lắp đặt. Việc đấu nối thiết bị điện áp cao cần được thực hiện bởi kỹ thuật viên có chuyên môn, tuân thủ sơ đồ tủ điện và quy định an toàn điện.

Đặt mua hàng chính hãng tại thietbicodien để được tư vấn chọn đúng mã Eaton Moeller, hỗ trợ báo giá, chứng từ và giao hàng cho nhu cầu bảo trì, thay thế hoặc lắp mới trong hệ thống điện công nghiệp.

Câu hỏi thường gặp (FAQ)

DILER-31(415V50HZ,480V60HZ) dùng để làm gì?

DILER-31(415V50HZ,480V60HZ) dùng để đóng cắt tín hiệu trong mạch điều khiển, tạo liên động, báo trạng thái hoặc điều khiển trung gian cho contactor chính, rơ le trung gian, đèn báo và PLC.

Sản phẩm này có phải contactor công suất không?

Không nên hiểu sản phẩm này là contactor công suất cho tải lớn. Đây là contactor relay mini, chủ yếu dùng trong mạch điều khiển và mạch tín hiệu phụ trợ.

Cuộn hút của Eaton Moeller 051771 dùng điện áp nào?

Mã Eaton Moeller 051771 có cuộn hút AC dùng cho 415V 50Hz hoặc 480V 60Hz. Khi thay thế, cần kiểm tra đúng điện áp điều khiển hiện có trong tủ điện.

DILER-31 có bao nhiêu tiếp điểm?

Model DILER-31 có cấu hình 3 tiếp điểm thường mở và 1 tiếp điểm thường đóng. Cấu hình này phù hợp cho các mạch cần vừa cấp tín hiệu điều khiển, vừa tạo tín hiệu liên động hoặc phản hồi trạng thái.

Có thể dùng DILER-31 với PLC không?

Có thể dùng khởi động từ mini Eaton Moeller DILER-31 trong mạch có PLC, ví dụ PLC xuất lệnh điều khiển cuộn hút hoặc nhận tín hiệu trạng thái qua tiếp điểm phụ. Tuy nhiên cần kiểm tra điện áp, dòng tải tiếp điểm và sơ đồ điều khiển trước khi đấu nối.

Khi nào nên chọn mã 051771 thay vì các mã DILER-31 điện áp khác?

Nên chọn mã 051771 khi hệ thống điều khiển yêu cầu cuộn hút AC 415V 50Hz hoặc AC 480V 60Hz. Nếu tủ điện dùng điện áp điều khiển khác như 24V, 110V, 220V, 230V hoặc 400V, cần chọn đúng mã DILER-31 tương ứng.

Cần lưu ý gì khi lắp đặt sản phẩm trong tủ điện?

Cần lắp thiết bị đúng chiều và đúng phương án cố định, siết dây chắc chắn tại cọc vít, bố trí CB hoặc cầu chì bảo vệ phù hợp, kiểm tra đúng cực A1-A2 và thử trạng thái tiếp điểm trước khi đưa hệ thống vào vận hành.
