Khởi động từ mini (Contactor Relay) Eaton Moeller 021624 - DILER-31(110V50/60HZ) 3NO+1NC, 6A

Khởi động từ mini Eaton Moeller 021624 - DILER-31(110V50/60HZ) 3NO+1NC, 6A

Khởi động từ mini Eaton Moeller 021624 - DILER-31(110V50/60HZ) là contactor relay dòng DILER của Eaton Moeller, dùng trong mạch điều khiển công nghiệp để đóng cắt tín hiệu, liên động, báo trạng thái và điều khiển cuộn hút contactor chính. Sản phẩm có cấu hình 3 tiếp điểm NO + 1 tiếp điểm NC, cuộn hút AC 110V 50/60Hz, phù hợp cho tủ điện máy móc, dây chuyền tự động hóa, hệ thống điều khiển phụ trợ và các ứng dụng cần relay trung gian dạng mini gắn DIN.

1) Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng thuộc Eaton, chuyên cung cấp các giải pháp điều khiển, bảo vệ và phân phối điện cho nhà máy, tủ điện, hệ thống tự động hóa và máy móc công nghiệp. Dòng DILER được thiết kế theo hướng nhỏ gọn, dễ lắp đặt và phù hợp cho các mạch điều khiển phụ trợ yêu cầu độ tin cậy cao.

Model DILER-31(110V50/60HZ), mã hàng 021624, là phiên bản contactor relay mini dùng cuộn hút AC 110V, có các tiếp điểm phụ thường mở và thường đóng để truyền tín hiệu điều khiển trong tủ điện. Với xuất xứ Đức theo thông tin sản phẩm, thiết bị phù hợp cho các hệ thống yêu cầu linh kiện đồng bộ, rõ mã hàng và dễ thay thế khi bảo trì.

Hạng mục	Thông tin sản phẩm
Tên sản phẩm	Khởi động từ mini Eaton Moeller 021624 - DILER-31(110V50/60HZ)
Model	DILER-31(110V50/60HZ)
Mã hàng	021624
Thương hiệu	Eaton Moeller
Dòng sản phẩm	DILER Control Relay / Mini Contactor Relay
Điện áp cuộn hút	AC 110V 50/60Hz
Cấu hình tiếp điểm	3NO + 1NC
Dòng định mức tham khảo	6A trong ứng dụng điều khiển AC-15 ở dải điện áp phù hợp
Kiểu đấu nối	Cọc vít
Kiểu lắp đặt	Gắn DIN rail hoặc bắt vít
Cấp bảo vệ	IP20
Ứng dụng chính	Mạch điều khiển, liên động, báo trạng thái, điều khiển relay trung gian, PLC và contactor chính

2) Ưu điểm / tính năng nổi bật

Contactor relay Eaton Moeller DILER-31 nổi bật ở thiết kế nhỏ gọn, phù hợp cho tủ điện có không gian hạn chế nhưng vẫn cần nhiều tiếp điểm phụ để phân phối tín hiệu điều khiển. Cấu hình 3NO+1NC giúp thiết bị vừa có thể cấp tín hiệu đóng cho nhiều nhánh điều khiển, vừa có tiếp điểm thường đóng để liên động hoặc phản hồi trạng thái.

• Thiết kế mini gọn tủ, thuận tiện lắp trên thanh DIN trong tủ điều khiển máy móc và dây chuyền.
• Cuộn hút AC 110V 50/60Hz, phù hợp với hệ thống điều khiển sử dụng nguồn 110V xoay chiều.
• 3 tiếp điểm thường mở hỗ trợ cấp tín hiệu cho đèn báo, relay trung gian, đầu vào PLC hoặc cuộn hút contactor chính.
• 1 tiếp điểm thường đóng dùng cho liên động an toàn, khóa chéo hoặc mạch báo trạng thái mất tác động.
• Đấu nối bằng cọc vít, dễ thi công, dễ kiểm tra và thuận tiện khi bảo trì trong tủ điện công nghiệp.
• Ứng dụng linh hoạt trong mạch điều khiển phụ trợ, mạch tự giữ, mạch liên động và hệ thống tự động hóa.

3) Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng chính trong mạch điều khiển

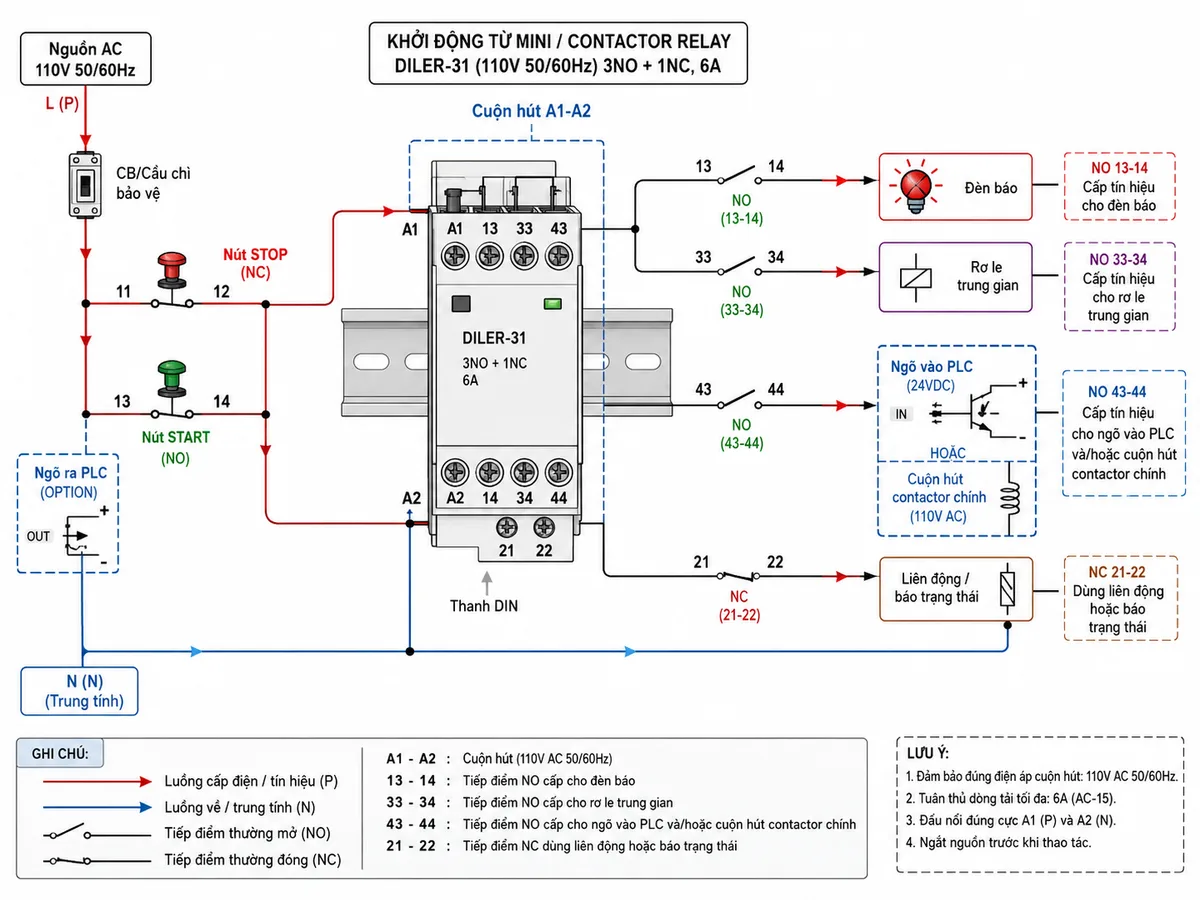

Khởi động từ mini Eaton Moeller 021624 hoạt động như một relay điều khiển điện từ. Khi cuộn hút A1-A2 được cấp nguồn AC 110V 50/60Hz, cơ cấu điện từ bên trong tác động làm các tiếp điểm NO chuyển sang trạng thái đóng và tiếp điểm NC chuyển sang trạng thái mở. Nhờ đó, một tín hiệu điều khiển đầu vào có thể được tách ra thành nhiều tín hiệu đầu ra phục vụ đèn báo, relay trung gian, PLC hoặc contactor chính.

Trong tủ điện công nghiệp, thiết bị thường được đặt sau CB hoặc cầu chì bảo vệ, kết hợp với nút STOP thường đóng, nút START thường mở hoặc ngõ ra PLC. Cách bố trí này giúp mạch điều khiển rõ ràng, dễ bảo vệ, dễ kiểm tra khi cần bảo trì và hạn chế đấu nối trực tiếp nhiều tải điều khiển vào cùng một công tắc.

Nguyên lý hoạt động

Khi người vận hành nhấn START hoặc PLC xuất tín hiệu điều khiển, nguồn AC 110V được cấp vào cuộn hút của DILER-31(110V50/60HZ). Cuộn hút tạo từ trường, kéo cơ cấu phần ứng và làm thay đổi trạng thái các tiếp điểm. Các tiếp điểm NO đóng lại để truyền tín hiệu đến tải điều khiển, trong khi tiếp điểm NC mở ra để phục vụ liên động hoặc phản hồi trạng thái. Khi mất điện cuộn hút, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu.

Nguyên lý này giúp khởi động từ mini 3NO+1NC phù hợp cho các mạch cần cách ly tín hiệu, nhân tín hiệu điều khiển, liên động giữa nhiều thiết bị hoặc gom trạng thái vận hành về PLC. Đây là lựa chọn thông dụng trong tủ điện điều khiển motor, hệ thống bơm, quạt, băng tải, máy đóng gói, máy công cụ và dây chuyền sản xuất tự động.

Ứng dụng thực tế

Contactor relay mini Eaton Moeller được dùng nhiều trong các mạch điều khiển phụ trợ khi cần thiết bị trung gian có kích thước nhỏ, độ tin cậy cao và tiếp điểm rõ ràng. Trong hệ thống điều khiển motor, sản phẩm có thể dùng để cấp tín hiệu cho cuộn hút contactor chính, đồng thời xuất tín hiệu báo chạy về đèn báo hoặc PLC.

Trong mạch tự động hóa, DILER-31 110V giúp tách biệt tín hiệu điều khiển giữa PLC và các tải phụ, giảm tải trực tiếp cho ngõ ra điều khiển. Tiếp điểm NC có thể được dùng trong mạch khóa chéo, liên động an toàn hoặc báo trạng thái khi relay chưa tác động.

4) Cam kết & nơi mua hàng

Khi chọn mua Khởi động từ mini Eaton Moeller 021624 - DILER-31(110V50/60HZ), người dùng nên ưu tiên sản phẩm đúng model, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để tránh nhầm lẫn khi thay thế trong tủ điện. thietbicodien cung cấp sản phẩm thiết bị điện công nghiệp với thông tin rõ ràng, hỗ trợ tư vấn lựa chọn theo nhu cầu lắp đặt, thay thế và bảo trì.

Đặt mua hàng chính hãng tại thietbicodien để được hỗ trợ chọn đúng mã DILER-31(110V50/60HZ), đúng điện áp AC 110V 50/60Hz và đúng cấu hình 3NO+1NC cho hệ thống điều khiển của bạn.

Câu hỏi thường gặp (FAQ)

DILER-31(110V50/60HZ) là thiết bị gì?

DILER-31(110V50/60HZ) là contactor relay mini của Eaton Moeller, dùng trong mạch điều khiển để đóng cắt tín hiệu phụ, liên động, báo trạng thái hoặc điều khiển contactor chính thông qua cuộn hút AC 110V 50/60Hz.

Model 021624 có bao nhiêu tiếp điểm?

Model 021624 có cấu hình 3NO+1NC, nghĩa là có 3 tiếp điểm thường mở và 1 tiếp điểm thường đóng. Cấu hình này phù hợp cho mạch cần nhiều nhánh tín hiệu điều khiển và một nhánh liên động hoặc phản hồi trạng thái.

Thiết bị này dùng nguồn điều khiển bao nhiêu volt?

Sản phẩm dùng cuộn hút AC 110V 50/60Hz. Khi lắp đặt, cần kiểm tra đúng điện áp nguồn điều khiển của tủ điện để tránh chọn nhầm phiên bản cuộn hút khác.

DILER-31(110V50/60HZ) có dùng để đóng cắt tải động lực trực tiếp không?

Thiết bị này là contactor relay điều khiển, chủ yếu dùng cho mạch tín hiệu và mạch điều khiển phụ trợ. Với tải động lực như motor công suất lớn, nên dùng contactor chính phù hợp và dùng DILER-31 để điều khiển hoặc liên động.

Tiếp điểm NC của DILER-31 dùng để làm gì?

Tiếp điểm NC thường dùng cho liên động điện, khóa chéo, báo trạng thái chưa tác động hoặc đưa tín hiệu phản hồi về PLC. Khi cuộn hút tác động, tiếp điểm NC sẽ chuyển từ trạng thái đóng sang mở.

Sản phẩm có phù hợp lắp trong tủ điện công nghiệp không?

Có. Khởi động từ mini Eaton Moeller DILER-31 có thiết kế nhỏ gọn, hỗ trợ lắp trên thanh DIN hoặc bắt vít, phù hợp cho tủ điều khiển máy móc, tủ điện tự động hóa, hệ thống bơm, quạt, băng tải và dây chuyền sản xuất.
