Khởi động từ mini (Contactor Relay) Eaton Moeller 029869 - DILER-31(42V50/60HZ) 3NO+1NC, 6A

Khởi động từ mini Eaton Moeller 029869 DILER-31(42V50/60HZ) 3NO+1NC

Khởi động từ mini Eaton Moeller 029869 DILER-31(42V50/60HZ) là contactor relay dùng trong mạch điều khiển công nghiệp, có cuộn hút 42V AC 50/60Hz và cấu hình tiếp điểm 3NO+1NC. Sản phẩm phù hợp để đóng cắt tín hiệu điều khiển, liên động, báo trạng thái và điều khiển các tải phụ trong tủ điện tự động hóa.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng, kế thừa nền tảng kỹ thuật Moeller của Đức và thuộc hệ sinh thái sản phẩm điều khiển, bảo vệ, tự động hóa của Eaton. Với thiết kế nhỏ gọn, độ bền cơ khí cao và khả năng lắp đặt linh hoạt, dòng DILER mini contactor relay thường được sử dụng trong tủ điện máy móc, dây chuyền sản xuất, hệ thống PLC và mạch điều khiển contactor chính.

Ưu điểm và tính năng nổi bật

• Thiết kế contactor relay mini nhỏ gọn, tiết kiệm không gian trong tủ điện công nghiệp.
• Cấu hình 3 tiếp điểm thường mở và 1 tiếp điểm thường đóng, thuận tiện cho mạch điều khiển, báo trạng thái và liên động.
• Cuộn hút 42V AC 50/60Hz phù hợp với các hệ điều khiển sử dụng điện áp điều khiển thấp hơn lưới nguồn thông dụng.
• Đầu nối vít chắc chắn, dễ đấu dây, dễ bảo trì và phù hợp môi trường tủ điện tiêu chuẩn.
• Có thể lắp trên thanh DIN hoặc bắt vít, thuận tiện khi thay thế, mở rộng hoặc bố trí trong tủ điều khiển.
• Phù hợp cho mạch đèn báo, rơ le trung gian, ngõ vào PLC, mạch liên động và cuộn hút contactor chính.

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ mini Eaton Moeller 029869
Model	DILER-31(42V50/60HZ)
Dòng sản phẩm	Eaton Moeller series DILER Control relay
Ứng dụng	Contactor relay dùng cho mạch điều khiển
Điện áp cuộn hút	42 V AC 50/60 Hz
Cấu hình tiếp điểm	3NO + 1NC
Kiểu vận hành	AC operation
Kiểu đấu nối	Screw terminals
Dòng định mức AC-15	6 A tại 220/230/240 V; 3 A tại 380/400/415 V; 1.5 A tại 500 V
Dòng nhiệt quy ước Ith	10 A ở 50°C, lắp hở
Điện áp cách điện định mức Ui	690 V
Điện áp chịu xung Uimp	6000 V AC
Cấp bảo vệ	IP20
Phương pháp lắp đặt	DIN-rail hoặc bắt vít
Kích thước	52 mm x 45 mm x 58 mm
Trọng lượng	0.17 kg
Xuất xứ	Đức

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng trong mạch điều khiển

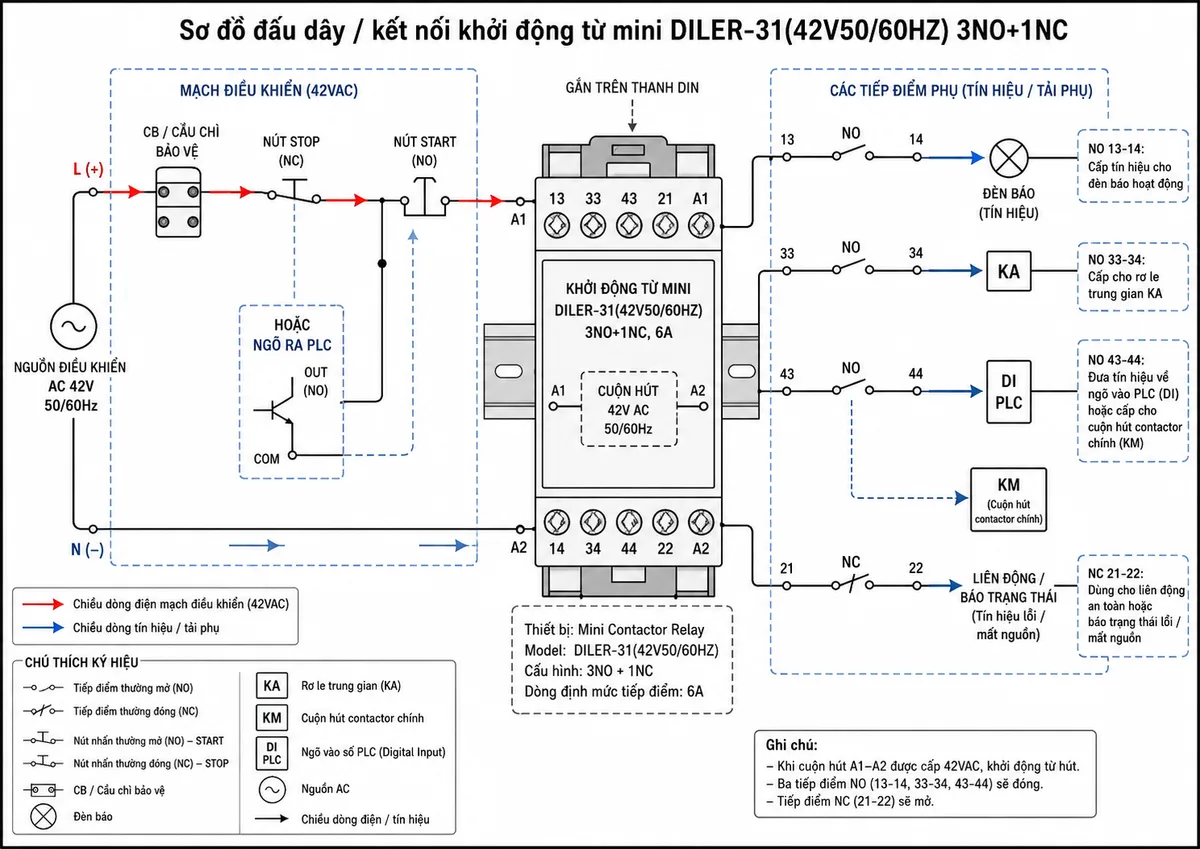

DILER-31(42V50/60HZ) hoạt động như một rơ le contactor phụ trong tủ điện. Khi cuộn hút A1-A2 được cấp điện áp điều khiển phù hợp, các tiếp điểm thường mở đóng lại để truyền tín hiệu hoặc cấp nguồn điều khiển cho tải phụ; đồng thời tiếp điểm thường đóng chuyển trạng thái để phục vụ liên động hoặc báo trạng thái.

Trong ứng dụng thực tế, contactor relay Eaton 3NO+1NC thường được dùng để nhân tín hiệu điều khiển từ nút nhấn hoặc PLC ra nhiều nhánh: bật đèn báo RUN, cấp tín hiệu về ngõ vào PLC, kích rơ le trung gian hoặc điều khiển cuộn hút contactor chính. Nhờ cấu trúc tiếp điểm phụ độc lập, thiết bị giúp mạch điều khiển rõ ràng, dễ kiểm tra và dễ bảo trì.

Nguyên lý hoạt động

Khi có lệnh START hoặc tín hiệu từ PLC, điện áp 42V AC 50/60Hz được đưa vào cuộn hút A1-A2. Cuộn hút tạo từ trường, hút cơ cấu điện từ bên trong contactor relay, làm các tiếp điểm NO chuyển sang trạng thái đóng và tiếp điểm NC chuyển sang trạng thái mở. Khi mất điện cuộn hút, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu.

Nguyên lý này giúp rơ le khởi động từ mini Eaton Moeller thực hiện chức năng chuyển mạch điều khiển một cách nhanh, ổn định và dễ phối hợp với các thiết bị như nút nhấn, đèn báo, cảm biến, PLC, timer, relay bảo vệ và contactor công suất.

Ứng dụng tiêu biểu

• Mạch điều khiển máy móc công nghiệp dùng nguồn điều khiển 42V AC.
• Tủ điện điều khiển động cơ cần tiếp điểm phụ để báo trạng thái, liên động hoặc nhân tín hiệu.
• Hệ thống PLC cần rơ le trung gian để cách ly và phân phối tín hiệu điều khiển.
• Mạch đèn báo, còi báo, khóa liên động, mạch tự giữ hoặc mạch điều khiển contactor chính.
• Dây chuyền sản xuất, tủ máy, tủ bơm, tủ quạt và các hệ thống tự động hóa công nghiệp.

Cam kết và nơi mua hàng

Khi chọn mua Khởi động từ mini Eaton Moeller 029869 DILER-31(42V50/60HZ), người dùng nên kiểm tra đúng mã hàng, điện áp cuộn hút, cấu hình tiếp điểm và yêu cầu tải trong mạch điều khiển để tránh chọn nhầm model. Đây là sản phẩm phù hợp cho các kỹ thuật viên, nhà máy, đơn vị lắp tủ điện và bộ phận bảo trì cần một contactor relay nhỏ gọn, đáng tin cậy cho hệ thống điều khiển.

Để mua hàng chính hãng, đúng model và được tư vấn phù hợp với ứng dụng thực tế, hãy đặt mua tại thietbicodien. Chúng tôi hỗ trợ kiểm tra mã sản phẩm, tư vấn thay thế tương đương và cung cấp giải pháp thiết bị điện công nghiệp cho tủ điều khiển, tủ máy và hệ thống tự động hóa.

Câu hỏi thường gặp (FAQ)

Khởi động từ mini Eaton Moeller 029869 DILER-31(42V50/60HZ) dùng để làm gì?

Sản phẩm dùng trong mạch điều khiển công nghiệp để đóng cắt tín hiệu, nhân tín hiệu điều khiển, báo trạng thái, liên động và điều khiển các tải phụ như đèn báo, rơ le trung gian, ngõ vào PLC hoặc cuộn hút contactor chính.

Model DILER-31(42V50/60HZ) có bao nhiêu tiếp điểm?

Model này có cấu hình 3 tiếp điểm thường mở và 1 tiếp điểm thường đóng, thường được gọi là 3NO+1NC. Cấu hình này phù hợp khi cần nhiều ngõ ra điều khiển và một ngõ liên động hoặc báo trạng thái.

Cuộn hút của Eaton Moeller 029869 sử dụng điện áp nào?

Cuộn hút của sản phẩm sử dụng điện áp điều khiển 42V AC ở tần số 50/60Hz. Khi thay thế hoặc lắp mới, cần kiểm tra đúng điện áp cuộn hút để tránh hư hỏng thiết bị hoặc mạch điều khiển hoạt động sai.

DILER-31(42V50/60HZ) có lắp được trên thanh DIN không?

Có. Sản phẩm hỗ trợ lắp trên thanh DIN hoặc bắt vít, phù hợp với bố trí tủ điện công nghiệp tiêu chuẩn và thuận tiện khi bảo trì, thay thế.

Thiết bị này có dùng để đóng cắt trực tiếp tải công suất lớn không?

Không nên dùng như contactor công suất chính cho tải lớn. DILER-31(42V50/60HZ) là contactor relay dùng cho mạch điều khiển và tải phụ; với động cơ hoặc tải công suất lớn, nên dùng contactor chính phù hợp và dùng DILER để điều khiển hoặc liên động.

Khi nào nên chọn model 42V AC thay vì 24V, 110V hoặc 230V?

Nên chọn model 42V AC khi hệ thống điều khiển, biến áp điều khiển hoặc tiêu chuẩn an toàn của tủ điện yêu cầu điện áp cuộn hút 42V AC. Nếu tủ điện đang dùng điện áp điều khiển khác, cần chọn đúng biến thể DILER tương ứng.
