Khởi động từ mini (Contactor Relay) Eaton Moeller 021594 - DILER-31(24V50/60HZ) 3NO+1NC, 6A

Giới thiệu khởi động từ mini Eaton Moeller 021594 - DILER-31(24V50/60HZ)

Khởi động từ mini Eaton Moeller 021594 - DILER-31(24V50/60HZ) là contactor relay mini dùng trong mạch điều khiển công nghiệp, có cuộn hút 24V AC 50/60Hz, cấu hình tiếp điểm 3NO+1NC và khả năng làm việc phù hợp cho các mạch tín hiệu, liên động, điều khiển đèn báo, rơ le trung gian, PLC hoặc contactor chính.

Sản phẩm thuộc dòng Eaton Moeller series DILER, kế thừa nền tảng thiết bị điều khiển công nghiệp Moeller của Đức và hệ sinh thái quản lý năng lượng Eaton. Với thiết kế nhỏ gọn, lắp đặt linh hoạt trên thanh DIN hoặc bắt vít, model DILER-31(24V50/60HZ) phù hợp cho tủ điện máy móc, hệ thống tự động hóa và các dây chuyền cần tín hiệu điều khiển tin cậy.

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Mã catalog	021594
Model	DILER-31(24V50/60HZ)
Dòng sản phẩm	Eaton Moeller series DILER Control relay
Loại thiết bị	Contactor relay mini, relay điều khiển
Điện áp cuộn hút	24 V AC, 50/60 Hz
Cấu hình tiếp điểm	3 tiếp điểm thường mở NO và 1 tiếp điểm thường đóng NC
Dòng AC-15 tại 220/230/240 V	6 A
Dòng AC-15 tại 380/400/415 V	3 A
Dòng AC-15 tại 500 V	1.5 A
Điện áp làm việc tiếp điểm AC tối đa	600 V
Điện áp cách điện định mức	690 V
Kiểu đấu nối	Cọc vít
Kiểu lắp đặt	Thanh DIN hoặc bắt vít
Kích thước tham khảo	Rộng 45 mm, cao 58 mm, sâu 52 mm
Khối lượng tham khảo	0.17 kg
Nhiệt độ làm việc môi trường	-25 °C đến 50 °C
Tiêu chuẩn và chứng nhận	IEC/EN 60947, IEC/EN 60947-5-1, IEC/EN 60947-4-1, UL 508, CE, CSA, VDE 0660
Xuất xứ	Đức

Ưu điểm và tính năng nổi bật

Eaton Moeller DILER-31 24V AC được thiết kế cho các mạch điều khiển cần độ ổn định cao, thao tác đóng cắt nhanh và bố trí gọn trong tủ điện. Dạng mini giúp tiết kiệm không gian nhưng vẫn đáp ứng tốt các yêu cầu điều khiển phụ trợ trong hệ thống công nghiệp.

• Cuộn hút 24V AC 50/60Hz phù hợp với nhiều mạch điều khiển điện áp thấp an toàn trong tủ điện tự động hóa.
• 3NO+1NC cho phép vừa cấp tín hiệu điều khiển, vừa thực hiện liên động hoặc phản hồi trạng thái.
• Dòng điều khiển 6A ở cấp AC-15 220/230/240V đáp ứng tốt các tải điều khiển như đèn báo, rơ le trung gian và cuộn hút contactor khác.
• Đấu nối cọc vít chắc chắn, dễ thi công, thuận tiện cho bảo trì và thay thế trong tủ điện công nghiệp.
• Lắp thanh DIN hoặc bắt vít linh hoạt, phù hợp cả tủ điện máy nhỏ lẫn hệ thống điều khiển phân tán.
• Tiếp điểm vận hành cơ khí dạng đối nghịch liên động, hỗ trợ tăng độ tin cậy trong mạch điều khiển.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng trong mạch điều khiển

Khởi động từ mini 021594 DILER-31 không phải contactor động lực chính để đóng cắt tải công suất lớn, mà thường được dùng như relay điều khiển trung gian. Thiết bị nhận lệnh từ nút nhấn START/STOP, công tắc hành trình, cảm biến hoặc ngõ ra PLC, sau đó chuyển trạng thái các tiếp điểm phụ để điều khiển các thiết bị khác trong hệ thống.

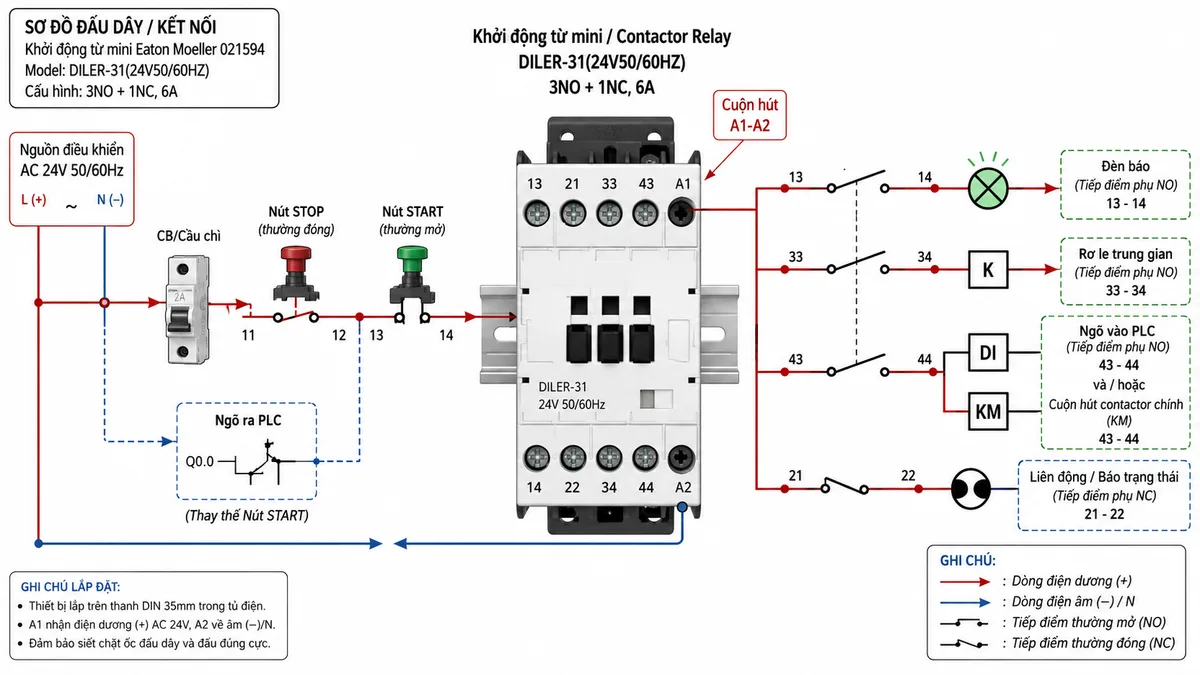

Trong sơ đồ đấu dây thực tế, nguồn điều khiển 24V AC thường đi qua CB hoặc cầu chì bảo vệ, qua nút STOP thường đóng và nút START thường mở hoặc ngõ ra PLC, sau đó cấp vào cuộn hút A1-A2. Các tiếp điểm NO có thể dùng để cấp tín hiệu cho đèn báo, rơ le trung gian, ngõ vào PLC hoặc cuộn hút contactor chính; tiếp điểm NC có thể dùng cho liên động an toàn hoặc báo trạng thái ngược. Khi thi công, cần đối chiếu đúng ký hiệu in trên thân thiết bị và tài liệu kỹ thuật Eaton.

Nguyên lý hoạt động

Khi cuộn hút A1-A2 của DILER-31(24V50/60HZ) được cấp điện, từ trường sinh ra trong cụm nam châm điện sẽ hút phần ứng cơ khí. Tác động này làm các tiếp điểm thường mở đóng lại để truyền tín hiệu điều khiển, đồng thời tiếp điểm thường đóng mở ra để phục vụ liên động hoặc giám sát trạng thái. Khi mất điện cuộn hút, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu.

Nhờ nguyên lý điện từ đơn giản và ổn định, contactor relay Eaton Moeller thường được ứng dụng trong mạch điều khiển máy bơm, quạt, băng tải, máy đóng gói, tủ PLC, mạch báo trạng thái, mạch tự giữ và các hệ thống cần tách tín hiệu điều khiển khỏi thiết bị tải.

Cam kết và nơi mua hàng

Khi cần mua Khởi động từ mini Eaton Moeller 021594 - DILER-31(24V50/60HZ) cho tủ điện công nghiệp, khách hàng nên chọn đúng mã catalog, đúng điện áp cuộn hút và đúng cấu hình tiếp điểm để đảm bảo tương thích với bản vẽ điều khiển. Tại thietbicodien, sản phẩm được tư vấn theo đúng nhu cầu ứng dụng, hỗ trợ kiểm tra model, báo giá nhanh và cung cấp hàng chính hãng cho các dự án điện công nghiệp.

thietbicodien cam kết hỗ trợ khách hàng chọn đúng thiết bị, đúng thông số, phù hợp cho mạch điều khiển, tủ PLC, tủ máy và hệ thống tự động hóa. Liên hệ ngay để được tư vấn lựa chọn contactor relay mini Eaton Moeller đúng mã 021594, đúng điện áp 24V AC và đúng cấu hình 3NO+1NC.

Câu hỏi thường gặp (FAQ)

DILER-31(24V50/60HZ) dùng để làm gì?

DILER-31(24V50/60HZ) dùng làm relay điều khiển trung gian trong tủ điện, nhận tín hiệu từ nút nhấn, cảm biến hoặc PLC rồi đóng/mở các tiếp điểm phụ để điều khiển đèn báo, rơ le trung gian, ngõ vào PLC hoặc cuộn hút contactor khác.

Model 021594 có phải là contactor động lực không?

Model 021594 là contactor relay mini thuộc dòng DILER, chủ yếu dùng cho mạch điều khiển và tín hiệu phụ trợ. Với tải động lực công suất lớn, cần dùng contactor động lực phù hợp và chỉ dùng DILER-31 như phần điều khiển hoặc liên động.

Sản phẩm này có cấu hình tiếp điểm như thế nào?

Khởi động từ mini Eaton Moeller 021594 có cấu hình 3 tiếp điểm thường mở NO và 1 tiếp điểm thường đóng NC. Cấu hình này phù hợp cho các mạch cần nhiều tín hiệu đóng đồng thời và một tín hiệu liên động ngược.

Cuộn hút của Eaton Moeller 021594 dùng điện áp bao nhiêu?

Cuộn hút của sản phẩm dùng 24V AC 50/60Hz. Khi thay thế hoặc lắp mới, cần kiểm tra điện áp điều khiển trong tủ điện để tránh chọn nhầm sang phiên bản DC hoặc phiên bản AC điện áp khác.

DILER-31 24V AC có thể lắp trên thanh DIN không?

Có. Contactor relay mini DILER hỗ trợ lắp trên thanh DIN hoặc bắt vít, giúp kỹ thuật viên dễ bố trí trong tủ điện điều khiển, tủ máy và hệ thống tự động hóa công nghiệp.

Khi chọn mua DILER-31(24V50/60HZ), cần kiểm tra những gì?

Người mua nên kiểm tra đúng mã 021594, đúng model DILER-31(24V50/60HZ), đúng điện áp cuộn hút 24V AC, đúng cấu hình tiếp điểm 3NO+1NC và nhu cầu dòng tải điều khiển trong mạch trước khi đặt hàng.
